Протоколы Internet
Процедуры Интернет
4.5 Процедуры Интернет
Семенов Ю.А. (ГНЦ ИТЭФ)
Данный раздел наиболее динамично развивающаяся часть Интернет-технологий. Одни виды услуг устаревают и выходят из употребления (Gopher, WAIS, MOSAIC), другие появляются вновь (поисковые машины, например Alta Vista, NetScape, MSExplorer и др.). В последнее время несравненно большее внимание стали уделять сетевой безопасности, системам поиска и диагностическим аспектам работы с сетями. Безопасность вышла на первые позиции из-за внедрения Интернет в область финансов и бизнеса. Последнее время активно развивается технология мультимедиа (интеграция с кабельным телевидением), сфера развлечений (игровые серверы) и информационно-поисковые системы на основе техники WWW.
Программа Sendmail
4.4.14.5 Программа Sendmail
Семенов Ю.А. (ГНЦ ИТЭФ)
Одной из досадных особенностей программы Sendmail является огромное количество опций. К счастью большинство из них обычно не используются. Иной раз может показаться, что назначение некоторых опций знает только их автор. Часть этих опций служит для тестирования конфигурационного файла и файла псевдонимов. Такие опции как -bt и -bv используются при изменении конфигурационного файла, чтобы гарантировать, что новые наборы правил работают безошибочно. Наиболее важные опции служат администратору для установления отладочного уровня (-d#), или для установки программы в фоновый режим или режим демона (-bd), или для установки самого отладочного режима (-v).
Почтовая программа sendmail должна запускаться в фоновом режиме с помощью строки в стартовом скрипте. Например:
/usr/lib/sendmail -bd -q30m
Эта командная строка предлагает обрабатывать занесенные в очередь сообщения каждые 30 минут. Время после опции -q может быть задана как произвольная комбинация дней, часов, минут и секунд. В этом случае за числами должны следовать соответственно символы d, h, m или s. Так, например, запись: -q1d2h30m15s указывает, что очередь будет обрабатываться с периодичностью 1 день, 2 часа, 30 минут и 15 секунд.
Конфигурационный файл sendmail является читаемым текстовым. Этот файл начинается с перечня опций и макросов, далее следует набор правил. Эти правила определяют метод дешифровки адресов почтовых сообщений. Обычно настройке подвергаются опции и макросы.
Макросы начинаются с символа D, за которым следует одна буква, определяющая имя макро, и текст расширения. Буква-имя чувствительна к регистру в котором она напечатана. Макросы используются для определения имен (имя ЭВМ, имя домена и т.д.). Практически все опции, доступные при запуске программы sendmail, могут быть описаны и в конфигурационном файле (буквенные имена совпадают).
Описание опции начинается с символа О. В остальном справедливы замечания, представленные в предыдущем абзаце о макро.
Прежде чем изменять конфигурационный файл рекомендуется сделать его копию. Усовершенствования не всегда работают так, как ожидает их автор.
Опция OL# определяет уровень работы журнала операций. Эта опция управляет объемом информации, которая записывается в log-файл при работе программы sendmail. Чем больше число, проставленное вместо символа #, тем больше информации будет записано. Наибольшему уровню соответствует цифра 9.
Опция Om служит для расширения псевдонимов. Если пользователь посылает сообщение адресату, обозначенному псевдонимом, и имя отправителя присутствует в списке псевдонимов, действием по умолчанию будет блокировка посылки самому себе. Опция Om переписывает значение по умолчанию и отправитель также получит свое сообщение. Некоторые пользователи используют такую возможность для контроля того, что сообщение было действительно послано.
Опции Or<время> и OT<время> являются опциями таймаута. Опция ОТ производит запись проблемного сообщения в очередь и осуществляет повторную попытку через специфицированный промежуток времени, прежде чем отправитель будет проинформирован о неудаче. Опция Or специфицирует значение таймаута для операций чтения. Если при получении почты от удаленной ЭВМ возникает пауза, в течение которой не приходит ничего, sendmail по истечение заданного времени прерывает процесс и закрывает соединение. Так как эта опция, вообще говоря, нарушает стандарт RFC-821, значение таймаута должно быть достаточно велико.
Опция OW специфицирует пароль для операций процессора. По существу это лазейка для выполнения пользователем некоторых операций, которые непосредственно для почтовой программы не нужны. Эта опция используется программистами для выявления проблем в работе основной программы, реализующей почтовый протокол.
Сразу после инсталляции следует поменять значение этого пароля (заменить значение, установленное по умолчанию). Удаление строки соответствующей данной опции, автоматически приведет к установлению пароля по умолчанию.
Опция -о или Оо означает, что имена получателей могут разделяться пробелами (стандарт требует применения запятых).
Опция OD служит, для того чтобы автоматически осуществлять актуализацию базы данных при изменении файла псевдонимов (alias).
Привилегированные пользователи могут изменить имя поля From, которое используется при посылке сообщений об ошибках. Это имя может быть изменено с помощью команды –f<пользователь>.
Файл alias обычно размещается в каталоге /usr/lib/aliases и служит для создания почтовых ящиков, которым не соответствует никакой аккоунт пользователя. В этом файле определяется, в какой почтовый ящик следует направлять сообщение, адресованное субъекту с указанным псевдонимом. Допускается направление сообщений вместо какого-либо почтового ящика на stdin. Стандартная строка переадресации в этом файле выглядит как.
alias: имя_пользователя
или
alias: имя_пользователя_1, имя_пользователя_2, имя_пользователя_3, …
Первая строка перенаправляет все сообщения, адресованные alias пользователю с указанным именем. Второй пример соответствует случаю, когда все сообщения, адресованные alias переадресовываются всем пользователям из предлагаемого списка. Этот список может быть продолжен на следующей строке, если пред CR ввести символ \. В качестве имен пользователей могут быть записаны полные почтовые адреса типа vanja.ivanov@somewhere.ru или локальное имя. Для особо длинных списков имен можно указать файл, где этот список содержится. Для этого в файл /usr/lib/aliases нужно занести стоку типа.
Participants: “:include:/usr/local/lib/participants.list”
Обычно желательно включать псевдоним “почтмейстера” и администратора. Когда пользователь на удаленной ЭВМ не может найти имя аккоунта или ЭВМ, он может послать запрос по одному из этих псевдонимов.
Одной из наиболее эффективных (и опасных в то же самое время) особенностей файла alias является возможность перенаправлять приходящую почту программе, базирующейся на псевдониме. Когда первый символ имени аккоунта в псевдониме является вертикальной чертой (|), имя воспринимается как наименование программы, которой следует передать управление. Приходящее сообщение будет передано этой программе, как если бы этот текст был введен с консоли. В файле псевдонимов вертикальная черта работает также как в ядре UNIX. Таким образом, строка:
listserv: “|/usr/local/bin/listserv –l”
пошлет почтовый файл программе listserv, как если бы вы выполнили команду cat mailfile|listserv –l. В действительности так работают серверы подписных листов (LISTSERV). Администратор устанавливает псевдоним, а программа listserv транслирует строку поля Subject или тела сообщения в качестве команды, управляющей работой почтового сервера рассылки. Следует иметь в виду, что эта техника представляет достаточно серьезную угрозу безопасности. По этой причине ее использование должно быть обставлено соответствующими мерами (например, аутентификацией с использованием шифрованных паролей).
Программирование для сетей (новые идеи, принципы и возможности)
7 Программирование для сетей (новые идеи, принципы и возможности)
Семенов Ю.А. (ГНЦ ИТЭФ)
Sie gestehn zu jeder Zeit
Hochtest Gluck der Erdenkinder
Sie nur die Personlichkeit
Программирование - искусство индивидуальное, но сетевое программирование имеет много специфических особенностей, требующих выполнения определенных правил. Оно в значительной мере напоминает написание программ реального времени, так как здесь также приходится иметь дело с постоянно изменяющимися обстоятельствами. Заметные отличия возникают из-за работы в разных операционных системах (DOS, UNIX, Windows, OS/2). Существуют задачи, которые даже сегодня лучше реализовать в ОС DOS. К таким задачам следует отнести хронометраж некоторых сетевых операций (к сожалению многозадачные и многопользовательские системы довольно часто вносят ошибки в результаты временных измерений с использованием внутренних машинных часов). Кроме того, в рамках, например, ICMP.DLL нельзя послать очередной пакет до тех пор, пока не истечет таймаут или не будет получен отклик. Это также создает некоторые трудности. Да и библиотека RAWSOCK не у каждого под рукой. Если задача может быть решена в рамках Windows, ничего другого и не нужно (при всех бесчисленных недостатках эта среда наиболее дружественна к пользователю). В крайнем случае, можно без особого труда перенести ваше приложение в Windows NT или OS/2. Если же вы разрабатываете нечто для многопользовательской среды, стоит подумать о работе под ОС UNIX. Новейшие пакеты для работы с соединителями (socket) заметно облегчают работу программисту. Современные соединители (см. http: //www.stardust.com/wsresource/winsock2/ws2ident.html) способны настраиваться на протокольный набор (это не обязательно TCP/IP) и на конкретный протокол. Библиотеки допускают работу как IPv4 так и с IPv6, необходимо лишь корректно задать параметры. Идеология соединителей, пришедшая из UNIX, и унификация библиотек для работы с ними заметно облегчают перенос программ из одной ОС в другую. Сегодня программист, даже не вникая в особенности протокола, за счет использования стандартных библиотек может создать программу любого приложения. Современная среда программирования, особенно в Windows, позволяет сформировать и удобный интерфейс для работы с разрабатываемым приложением. Новейшие версии библиотек для работы с соединителями позволяют запускать и управлять несколькими процессами ввода/вывода одновременно.
Следует иметь в виду, что, например, в системе UNIX все виды Интернет услуг обслуживает демон inetd. Конкретный запрос (telnet, FTP, finger и т.д.) поступает именно к нему, inetd резервирует номер порта и запускает соответствующий процесс, после чего переходит в режим ожидания новых запросов. Такая схема позволяет эффективно и экономно работать со стандартными номерами портов.
Практически любая утилита использует в качестве параметра имя какого-либо узла или ЭВМ. По этой причине исполнение программы начинается с посылки запроса серверу имен (DNS). После получения нужного IP-адреса посылается ARP-запрос. Далее формируется соединитель и посылается запрос, который зависит от типа реализуемого приложения.
В следующих двух статьях рассмотрено программирование для DOS (непосредственная работа с драйвером сетевого интерфейса) и программирование для Windows. Программирование для UNIX во многом сходно с программированием для Windows, так как здесь используется сходная библиотека для работы с соединителями.
Прокси-ARP
4.4.7 Прокси-ARP
Семенов Ю.А. (ГНЦ ИТЭФ)
Еще одна разновидность протокола ARP служит для того, чтобы один и тот же сетевой префикс адреса можно было использовать для двух сетей. Этот протокол называется смешанным протоколом ARP (proxy). Предположим, мы имеем сеть из четырех ЭВМ (1-4; рис. 4.4.7.1), которую бы мы хотели соединить с другой сетью из четырех ЭВМ (5-8), причем так, чтобы машины взаимодействовали друг с другом так, будто они принадлежат одной сети. Решить эту проблему можно, соединив эти сети через маршрутизатор M, работающий в соответствии со смешанным протоколом ARP (функционально это IP-мост). Маршрутизатор знает, какая из машин принадлежит какой физической сети. Он перехватывает широковещательные ARP-запросы из сети 1, относящиеся к сети 2, и наоборот. Во всех случаях в качестве физического адреса маршрутизатор возвращает свой адрес. В дальнейшем, получая дейтограммы, он маршрутизирует их на физические адреса по их IP-адресам.

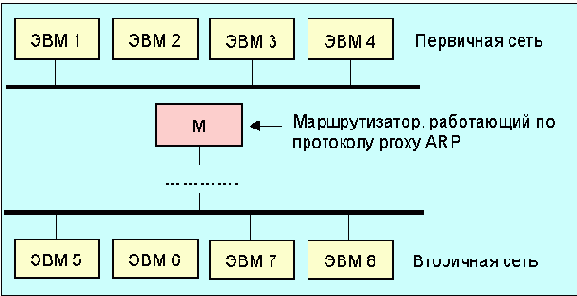

Рис. 4.4.7.1. Использование протокола proxy ARP
Не трудно видеть, что в смешанном протоколе ARP нескольким IP-адресам ставится в соответствие один и тот же физический адрес. Поэтому системы, где предусмотрен контроль за соответствием физических и IP-адресов, не могут работать со смешанным протоколом ARP. Главным преимуществом этого протокола является то, что он позволяет путем добавления одного маршрутизатора (Gateway) подключить к Интернет еще одну сеть, не изменяя таблиц маршрутизации в других узлах. Этот протокол удобен для сети, где есть ЭВМ, не способная работать с субсетями. Протокол используется при построении сетей Интранет.
Протокол аутентификации Нидхэма-Шредера в случаях симметричной и асимметричной системы шифрования
6.4.10 Протокол аутентификации Нидхэма-Шредера в случаях симметричной и асимметричной системы шифрования
Семенов Ю.А. (ГНЦ ИТЭФ)
http://dimacs.rutgers.edu/Workshops/Security/program2/boyd/node14.html
, а также [1]). Протоколу уже более 20 лет. Алгоритм предназначен для организации аутентифицированного канала между разными ЭВМ в сети по схеме точка-точка. Задача решается с помощью одного или двух серверов аутентификации с использованием общедоступных или общих секретных ключей. Данный протокол предоставляет децентрализованную услугу аутентификации.Операция аутентификации может охватывать несколько процессов.
Установление виртуального канала двунаправленного обмена сообщениями между двумя субъектами, работающими на разных ЭВМ.
Установление однонаправленного обмена, который, например, имеет место при отправке почты. Здесь ситуация осложняется тем, что субъекты могут не быть одновременно доступны через сеть и не могут непосредственно обмениваться сообщениями.
Коммуникация, при которой источник информации и ее целостность может гарантироваться третей стороной.
Безопасная передача данных по сети, которая сама не является безопасной, предполагает шифрование передаваемой информации. Будем предполагать, что каждая из сторон, участвующих в обмене, способна шифровать и дешифровать данные. Протокол Нидхэма-Шрёдера может работать как для симметричной, так и несимметричной схем шифрования (с общим секретным ключом и с двумя парами ключей, соответственно). Будем также считать, что злоумышленник может подключить свою ЭВМ в любую точку пути, по которому происходит обмен и, таким образом, способен перехватить, воспроизвести или исказить любое сообщение. ЭВМ же субъектов обмена и сервер аутентификации предполагаются защищенными от вторжения.
Сервер аутентификации может предоставить идентификационную информацию, вычисляемую на основе секретного ключа субъекта аутентификации. Сначала рассмотрим вариант с использованием симметричного шифрования/дешифрования (один ключ).
При схеме шифрования с одним ключом, предполагается, что секретный ключ известен обоим субъектам обмена (А и В) и серверу аутентификации. Инициатором обмена будем считать субъекта А. Сообщения, посылаемые от А к В, могут быть дешифрованы только В и субъект В должен быть уверен, что сообщение пришло именно от А. В начале предположим, что оба субъекта находятся в области действия общего сервера аутентификации (AS). AS знает секретные ключи субъектов А и В (KA и KB, соответственно).
Обмен начинается с того, что субъект А генерирует свой идентификатор IA1, который будет использоваться только один раз. Первое сообщение, посылаемое от A к AS, содержит:
AS:
|
A® AS: |
(A, B, IA1)KA | (1.1) |
Далее AS посылает субъекту А следующее сообщение:
|
AS® A: |
(IA1, B, CK, {CK, A}KB)KA | (1.2) |
Так как выражение (IA1, B, CK, {CK, A}KB) зашифровано ключом КА, то только субъект А может его дешифровать и прочесть. Субъект А проверяет наличие идентификатора IA1 (это подтверждает то, что данное сообщение является откликом на сообщение А), и имени субъекта, с которым А намерен обмениваться данными (В). В результате дешифровки сообщения от AS А получает во владение рабочий ключ СК. Наличие В в сообщение является обязательным. В противном случае злоумышленник может заменить В на, например, Х в сообщении (1), и в дальнейшем А будет взаимодействовать с Х а не с В, сам того не подозревая. Заметим, что часть текста {CK, A}KB субъект А прочесть не может.
Если все прошло нормально, субъект А посылает В следующее сообщение:
|
A® B: |
{CK, A}KB | (1.3) |
|
B® A: |
{IB}CK | (1.4) |
|
A® B: |
{IB-1}CK | (1.5) |
|
A® B: |
{CK, A}KB, {IA2}CK | (1.3a) |
|
B® A: |
{IA2 –1, IB}CK | (1.4a) |
Предполагается, что субъекты А и В вычислили пары ключей (PKA-SKA) и (PKB-SKB), соответственно. Имена ключей, начинающиеся с буквы P, относятся к общедоступным ключам (public), а имена, начинающиеся с буквы S, - к секретным. Инициатором, как и в предыдущем случае, будем считать субъект А. Обмен начинается с посылки AS запроса открытого ключа В (PKB).
|
A® AS: |
(A, B) | (2.1) |
|
AS® A: |
(PKB, B)SKAS | (2.2) |
Шифрование данных с использованием ключа SKAS не гарантирует конфиденциальности, но исключает модификацию сообщения по дороге (ведь никто посторонний не знает ключ SKAS). Важно, чтобы субъект А был уверен, что он получил именно PKB, а не что-то иное. Следующим шагом будет посылка сообщения от А к В:
|
A® B: |
{IA, A}PKB | (2.3) |
/p> Это сообщение может быть дешифровано только субъектом В. Смысл его заключается в том, что А уведомляет В о намерении установить с ним связь, и передает ему свой одноразовый идентификатор IA. Далее В запрашивает у AS открытый ключ А:
|
B® AS: |
B, A | (2.4) |
|
AS® B: |
{PKA, A}SKAS | (2.5) |
|
B® A: |
{IA, IB}PKA | (2.6) |
|
A® B: |
{ IB }PKB | (2.7) |
Так как открытые ключи общедоступны, во многих случая для обеспечения большей достоверности следует использовать шифрование типа:
{{сообщение}SKA}SKB.
В реальной жизни субъекты не всегда могут находиться в пределах зоны ответственности одного общего сервера аутентификации. По этой причине в общем случае каждый из субъектов может иметь свой сервер аутентификации (ASA и ASB). Так как и в этом варианте перед субъектом А стоит задача сформировать для В сообщение типа {CK, A}KB (шаг 1.3). В вычисление таких выражений будут вовлечены оба сервера, так как только ASA может шифровать объекты посредством ключа КА, и только ASB может воспользоваться ключом КВ. Не исключается необходимость обеспечения безопасного обмена между AS. Примерами такого обмена могут служить операции, завершающие сессию аутентификации:
|
ASA® ASB: |
(CK, A, B, IA1) | (1.11) |
|
ASB® ASA: |
(CK, A)KB, IA1, A | (1.12) |
При работе с открытыми ключами возможно непосредственное обращение А к ASB, если субъект А владеет общедоступным ключом PKASB. По минимуму аутентификация при асимметричной схеме шифрования требует пересылки трех сообщений.
Протокол Нидхэма-Шрёдера пригоден и для работы с электронными подписями. Электронная подпись, как обычно, формируется на основе дайджеста D (например, MD5) пересылаемого документа. Сначала рассмотрим вариант с традиционной схемой шифрования. Субъект А начинает передачу с посылки AS сообщения:
|
A® AS: |
(A, {D}KA) | (3.1) |
/p> AS откликается, послав:
|
AS® A: |
{A, D}KAS | (3.2) |
|
B® AS: |
B, {A, D}KAS | (3.3) |
|
AS® B: |
{A, D}KB | 3.4) |
В случае варианта шифрования с общедоступными ключами схема электронной подписи упрощается. В этом варианте можно даже не формировать дайджест можно послать текст, зашифрованный сначала секретным ключом А, а затем с привлечением общедоступного ключа В.
|
A® B: |
{ (текст)SKA }PKB |
В настоящее время разработан улучшенный протокол Нидхэма-Шрёдера (см.
http://dimacs.rutgers.edu/Workshops/Security/program2/dedecker/node4.html).
[1] Roger M. Needham and Michael D. Schroeder, Using Encryption for Authentication in Large Networks of Computers. Communication of the ACM, V.21, N12, December 1978.
Протокол COPS (Common Open Policy Service)
4.4.9.7 Протокол COPS (Common Open Policy Service)
Семенов Ю.А. (ГНЦ ИТЭФ)
1. Базовая модель

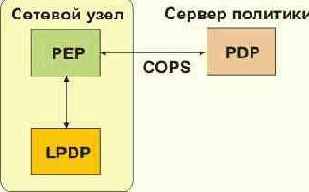

Рис. .1. Схема взаимодействия различных частей COPS.
На рисунке .1 показано взаимодействие различных компонентов политики (взято из [WRK]). Здесь, COPS используется для обмена описаниями политики между узлами реализации политики PEP (Policy Enforcement Point) и удаленными пунктами принятия политических решений PDP (Policy Decision Point) в пределах контекста конкретного типа клиента. Может использоваться опционный пункт принятия локального политического решения LPDP (Local Policy Decision Point) в отсутствии PDP.

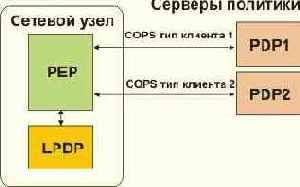

Предполагается, что каждый конкретный клиент политики функционально совместим с PEP [WRK]. PEP может обмениваться информацией с сервером политики.
PEP ответственен за инициализацию постоянного TCP-соединения с PDP. Узел PEP использует это соединение для посылки запросов и получения откликов-решений от удаленного PDP. Коммуникация между PEP и удаленным PDP происходит в основном в форме обменов запрос-решение, хотя удаленный PDP может по своей инициативе послать PEP и не запрошенное решение, чтобы вызвать изменение одобренных ранее состояний запросов. PEP имеет также возможность сообщать удаленному >PDP, что решение PDP успешно исполнено локально. Узел PEP ответственен за уведомление PDP об изменении состояния запроса в PEP. Наконец, в функции PEP входит аннулирование любого состояния, которое не может быть использовано из-за событий, имевших место у клиента, или в силу решений, принятых сервером.
После этого PEP посылает конфигурационный запрос, и ожидает присылки от PDP именованных блоков конфигурационных данных (в виде сообщений-решений). Когда именованные конфигурационные данные успешно доставлены PEP, он должен послать PDP сообщение-отчет, подтверждающее получение конфигурационных данных. Сервер с помощью сообщения-решения может после этого обновить или удалить конфигурационную информацию. Когда PDP посылает решение об удалении именованной конфигурационной информации на PEP, PEP стирает специфицированные данные и посылает PDP в качестве подтверждения сообщение-отчет.
Протокол политики предполагает коммуникацию с само идентифицируемыми объектами, которые содержат данные, необходимые для идентификации состояний запроса, устанавливающие контекст запроса, его тип, содержащие ссылки на поступившие ранее запросы, принятые политические решения, поступившие сообщения об ошибках и прочие данные специфичные для клиента.
Чтобы идентифицировать разные виды клиентов, в каждом сообщении приводится тип клиента. Разные типы клиентов могут иметь различные специфические данные и могут требовать различных политических решений. Ожидается, что каждый новый тип клиента имеет соответствующее описание, характеризующее специфику его взаимодействия с данным протоколом описания политики.
Контекст каждого запроса соответствует типу события, его вызвавшего. Объект контекста COPS идентифицирует тип запроса и сообщения, которые вызвали данное политическое событие, посредством своих полей типа сообщения и запроса. COPS идентифицирует три типа событий: (1) приход сообщения (2) выделение локальных ресурсов, и (3) переадресацию исходящего сообщения. Каждое из этих сообщений может потребовать различных решений. Содержимое сообщений COPS-запросов/решений зависит от контекста. Четвертый тип запроса полезен для типов клиентов, которые хотят получить конфигурационную информацию от PDP. Это позволяет >PEP послать конфигурационный запрос специфическому именованному устройству или модулю, который требует инсталляции конфигурационной информации. PEP может также иметь возможность принимать локальные политические решения с помощью LPDP (Local Policy Decision Point) [WRK], однако, PDP всегда остается точкой принятия решений. Это означает, что соответствующая информация о локальных решениях должна передаваться PDP. То есть, PDP должен быть предоставлен доступ к информации, чтобы принять окончательное политическое решение. Чтобы обеспечить такую возможность, PEP должен послать информацию о локальном решении удаленному PDP посредством объекта решения LPDP. PEP должен затем следовать решению PDP, так как оно является окончательным.
Наконец, допустимость ошибки ( fault tolerance) является обязательной особенностью данного протокола, в частности из-за того, что он ассоциируется с управлением услугами и безопасностью в распределенных сетях. Допустимость ошибки может быть достигнута за счет того, что PEP и удаленный PDP постоянно проверяют свое соединение путем посылки тестовых сообщений keep-alive (“еще жив?”). Когда обнаружен отказ, PEP должен попытаться восстановить контакт с удаленным PDP или соединиться с альтернативным (backup) PDP. Пока PEP не имеет связи, он должен ограничиться принятием локальных решений. Как только соединение восстановлено, PEP должен уведомить PDP о любом ликвидированном состоянии или о событиях, которые произошли с момента потери соединения. Кроме того, удаленный PDP может потребовать, чтобы все внутренние состояния PEP были заново синхронизованы (все ранее поступившие запросы должны быть продублированы). После отказа и до того как новое соединение будет восстановлено в полном объеме, ущерб в обслуживании может быть минимизирован, если PEP кэширует переданные ранее решения и продолжает их использовать в течение некоторого ограниченного времени. В разделах 2.3 и 2.5 детально рассмотрены механизмы COPS для обеспечения надежности.
2. Протокол
2.1. Общий заголовок
Далее рассматриваются форматы сообщений и объекты, которыми обмениваются PEP и удаленный PDP. Каждое сообщение COPS состоит из заголовка, за которым следует некоторое число типизованных объектов.
//// далее обозначает зарезервированное поле и должно содержать 0.
В заголовке имеются поля:
| Версия: 4 бита | Номер версии COPS. Текущее значение версии 1. |
| Флаги: 4 бита | Определенные значения флага (все другие флаги должны быть установлены в нулевое состояние): 0x1 Solicited Message Flag Bit. Этот флаг устанавливается, когда поступает запрос COPS. Этот флаг не должен устанавливаться (значение=0), если только не специфицировано обратное в разделе 3 |
/p> Ниже в таблице представлены значения поля код операции.
операции (8 бит)
Поле Тип клиента: 16 бит
Тип клиента идентифицирует клиента политики. Интерпретация всех инкапсулированных объектов Типы клиента, которые устанавливают старший бит в поле тип клиента, зависят от производителя (enterprise specific; это типы клиентов 0x8000 - 0xFFFF). Для сообщений KA тип клиента в заголовке должен быть установлен равным 0, так как KA используется для проверки связи.
Длина сообщения: 32 бит
Размер сообщения в октетах, который включает в себя стандартный заголовок COPS и все инкапсулированные объекты. Сообщения должны иметь длину кратную 4 октетам.
2.2. Форматы специфических объектов COPS
Все объекты имеют один и тот же формат; каждый объект состоит из одного или более 32-битных слов с 4-октетным заголовком. Формат показан на рисунке:
Длина характеризуется двухоктетной величиной, которая описывает число октетов (включая заголовок), которые образуют объект. Если длина в октетах не попадает на границу слова, кратную 32-бит, должно использоваться заполнение вплоть до конца объекта, так чтобы обеспечивать выравнивание, прежде чем объект будет послан. На принимающей стороне соответствующая граница объекта определяется округлением объявленной ранее длины объекта до значения кратного ближайшим 32-бит.
Обычно, C-Num идентифицирует класс информации в объекте, а C-тип идентифицирует субтип или версию информации, содержащейся в объекте.
C-num: 8 бит
| 1 | Дескриптор (Handle) |
| 2 | Контекст |
| 3 | Входной интерфейс |
| 4 | Выходной интерфейс |
| 5 | Код причины |
| 6 | Решение |
| 7 | LPDP решение |
| 8 | Ошибка |
| 9 | Специфические данные клиента |
| 10 | Таймер Keep-Alive |
| 11 | Идентификация PEP |
| 12 | Тип отчета |
| 13 | Адрес переадресации PDP |
| 14 | Последний PDP-адрес |
| 15 | Таймер аккоунтинга |
| 16 | Целостность сообщения |
/p> C-type: 8 бит. Значения, определенные для C-num.
2.2.1. Объект дескриптор (Handle)
Объект Handle (дескриптор) содержит уникальную величину, которая идентифицирует инсталлированное состояние. Эта идентификация используется большинством операций COPS. Состояние, соответствующее дескриптору, должно быть непосредственно удалено, когда оно более не применимо.
C-Num = 1
C-Type = 1, дескриптор клиента.
Поле дескриптора имеет переменную длину, дескриптор должен отличаться от других дескрипторов клиента того же самого PEP (соединение COPS TCP)для определенного типа клиента. Он всегда выбирается PEP в исходный момент и ликвидируется, когда он более не нужен. Дескриптор клиента используется, чтобы осуществить ссылку на состояние запроса инициализированного некоторым PEP и инсталлированным для типа клиента PDP. PEP специфицирует дескриптор клиента в своих сообщениях запроса (Request), отклика (Report) и ликвидации (Delete), посланных к PDP. Во всех случаях, дескриптор клиента служит для однозначной идентификации конкретного запроса PEP для данного типа клиента.
Значение дескриптора клиента устанавливается PEP и является непрозрачным для PDP. PDP просто выполняет побайтовое сравнение со значением этого объекта с учетом значений дескрипторов объектов других поступивших запросов.
2.2.2. Объект Context
Специфицирует тип события(ий), которое вызвало запрос. Этот объект необходим для сообщений-запросов. Запросы управления доступом, выделения ресурсов, и переадресации зависят от типов клиентов. Для допустимых типов клиента PEP может также послать запрос PDP с целью получения именованной конфигурационной информации. Эта именованная конфигурационная информация может иметь форму, полезную для установления системных атрибутов в PEP, или она может иметь форму правил политики, которые могут быть непосредственно проверены PEP.
В одном запросе может присутствовать несколько флагов. Это, однако, допустимо, только если набор специфической информации клиента в комбинированном запросе идентичен набору, который был бы специфицирован в случае посылки отдельного запроса для каждого из флагов.
C-num = 2, C-тип = 1
R-тип (флаг типа запроса)
M-Type ( Тип сообщения специфичные для клиента (Client Specific) 16-битовые значения типов протокольного сообщения.
2.2.3. Объект In-Interface (IN-Int)
Объект In-Interface используется для идентификации входного интерфейса, к которому относится запрос, и PEP, используется обратный адрес и ifindex.
Объект Interface используется также для идентификации принимающего интерфейса через его ifindex. Поле ifindex может быть использовано, чтобы отличать субинтерфейсы от ненумерованных интерфейсов (смотри, например RSVP LIH). Когда PEP поддерживает SNMP, целое число ifindex должно соответствовать тому же целому числу для интерфейса в индексной интерфейсной таблице MIB-II.
Поле ifindex специфицированное в In-Interface обычно имеет отношение к ниже лежащему потоку протокольных сообщений. Поле ifindex является интерфейсом, через который получаются протокольные сообщения.
C-Num = 3
C-Type = 1, IPv4-адрес + Интерфейс
Для этого типа объекта интерфейса, IPv4-адрес специфицирует адрес, откуда пришло сообщение.
C-Type = 2, IPv6-адрес + Интерфейс
Для данного типа объекта интерфейса, IPv6-адрес специфицируетIP-адрес, откуда пришло входное сообщение. Поле ifindex используется для спецификации местного интерфейса MIB-II PEP, как это описано выше.
2.2.4. Объект Out-Interface (OUT-Int)
Объект Out-Interface используется для идентификации выходного интерфейса, которому адресован запрос, и адреса, куда должен быть переправлено сообщение. Для потоков или сообщений, направляемых локальной ЭВМ PEP, используется обратный адрес и ifindex. Out-Interface >имеет те же форматы, что и объект In-Interface. Этот интерфейсный объект используется также для идентификации выходного интерфейса через его ifindex. Поле ifindex может быть использовано для отличия субинтерфейсов от ненумерованных интерфейсов (смотри, например, RSVP LIH). Когда PEP поддерживает SNMP, целое число ifindex должно соответствовать тому же целому числу для интерфейса в индексной интерфейсной таблице MIB-II.
Поле ifindex специфицированное в Out-Interface обычно связано с потоком протокольных сообщений. Поле ifindex определяет один из адресов, куда протокольное сообщение может быть переадресовано.
C-Num = 4
C-Type = 1, IPv4-адрес + интерфейс
Некоторые форматы C-типа выступают в качестве объекта In-Interface. IPv4-адрес специфицирует адрес, куда направлено исходящее сообщение. Поле ifindex используется для спецификации местного интерфейса MIB-II для PEP.
C-Type = 2, IPv6-адрес + интерфейс
Тот же формат C-типа, что и в случае объекта In-Interface. Для этого типа объекта интерфейса, адрес IPv6 специфицирует IP-адрес, которому адресовано исходящее сообщение. Поле ifindex используется для спецификации местного интерфейса MIB-II для PEP.
2.2.5. Объект Reason
Этот объект специфицирует причину, почему состояние запроса было стерто. Объект появляется в запросах стирания (DRQ). Поле субкода причины зарезервировано для более подробного описания причины, специфической для клиента и описанной в соответствующих документах.
C-Num = 5, C-тип = 1
Субкод (октет 2) содержит неизвестный C-Num объекта (октет 3) содержит неизвестный C-тип объекта
2.2.6. Объект Decision
Решение, принятое PDP. Присутствует в откликах. Специфические необязательные объекты решения необходимы в решениях для определенных запросов в зависимости от типа клиента.
C-Num = 6
C-тип = 1, флаги решения (обязательные)
Команды:
0 = Решение NULL (Конфигурационные данные недоступны)
1 = Инсталлировать (Admit request/Install configuration)
2 = Удалить (запрос/конфигурацию)
Флаги:
0x01 = Trigger Error ( сообщение об ошибке срабатывания, если установлена)
Trigger Error применима для типов клиентов, которые могут посылать уведомления об ошибках для сигнальных сообщений.
Значения поля флаги не применимые для данного контекста R-типа или типа клиента должны игнорироваться PEP.
C-тип = 2, Stateless Data
Этот тип объекта решения несет в себе дополнительную информацию (stateless), которая может быть использована PEP локально. Этот объект имеет переменную длину и его внутренний формат должен специфицироваться для данного типа клиента в соответствующем расширительном документе COPS. Этот объект для сообщений-решений является опционным и интерпретируется согласно текущему контексту.
Ожидается, что даже посторонние PEP могут принимать некоторые простые политические решения в рамках их LPDP
Так как этот набор хорошо известен и используется повсеместно, PDP обслуживает и его (обычным образом, через конфигурацию, или используя сообщение Client-Open). PDP может также включать эту информацию в свои решения, а PEP должен использовать ее в случае запросов выделения ресурсов.
C-тип = 3, Данные замещения
Этот тип объекта решения несет в себе информацию замещения, которая призвана заменить существующие данные в указанном сообщении. Этот объект имеет переменную длину и его внутренний формат должен быть специфицирован для данного типа клиента в соответствующем документе-расширении COPS. Он является опционным в сообщениях решениях и интерпретируется согласно текущему контексту.
C-тип = 4, Данные решения, специфические для клиента
Дополнительные типы решений могут быть введены с помощью информационного объекта специфического решения клиента (Client Specific Decision Data Object). Он имеет переменную длину и его внутренний формат должен быть специфицирован для данного типа клиента в соответствующем документе расширения COPS. Он является опционным в сообщениях-решениях и интерпретируется в соответствии с данным контекстом.
C-тип = 5, именованные данные решения
Информация об именованной конфигурации инкапсулируется в поле версии объекта решения, это делается в ответ на запрос конфигурации. Этот объект имеет переменную длину и его внутренний формат должен быть специфицирован в соответствующих документах расширения COPS для данного типа клиента. Для сообщений решения этот объект является опционным и интерпретируется в зависимости от контекста и флагов решения.
2.2.7. Объект LPDP-решение (LPDPDecision)
Решение принятое LPDP PEP (Local Policy Decision Point) может присутствовать в запросах. Эти объекты имеют формат, идентичный формату объектов специфических решений клиента, описанному выше.
C-Num = 7
C-тип = (тот же C-Type что и для объектов решения)
2.2.8. Объект Error
Этот объект используется для идентификации конкретных протокольных ошибок COPS. Поле субкода ошибки содержит дополнительную спецификацию ошибки, характерную для данного клиента. Субкоды ошибки для конкретного типа клиента должны специфицироваться в соответствующем документе расширения.
C-Num = 8, C-тип = 1
Субкод (октет 2) содержит C-Num и C-Type (октет 3) неизвестного объекта.
2.2.9. Объект специфической информации клиента (ClientSI)
Для запросов необходимы различные типы этого объекта, он используется в откликах и, когда необходимо, в процедурах open. Объект содержит специфическую информацию для клиента данного типа.
C-Num = 9,
C-Type = 1, Signaled ClientSI.
Поле переменной длины. Все объекты/атрибуты, специфичные для сигнального протокола клиента или внутреннего состояния, инкапсулируются в один или более информационных объектов, специфических для клиента. Формат данных, инкапсулированных в объект ClientSI, определяется типом клиента.
C-Type = 2, Именованный ClientSI.
Поле переменной длины. Содержит именованную конфигурационную информацию, полезную для передачи специфических данных о PEP, запросе, или сконфигурированном состоянии серверу PDP.
2.2.10. Объект Keep-Alive-таймер (KATimer)
Значение времени кодируются в виде 2-октетных целых чисел и измеряются в секундах. Время выдержки таймера рассматривается как приращение.
C-Num = 10,
C-Type = 1, значение таймера Keep-alive
Объект таймер используется для спецификации максимального временного интервала, в течение которого сообщение COPS должно быть послано или получено. Диапазон значений таймаутов лежит в пределах 1 - 65535 секунд. Значение нуль соответствует бесконечности.
2.2.11. Объект идентификации PEP (PEPID)
Объект идентификации PEP используется, для того чтобы идентифицировать PEP-клиента удаленному PDP. Это необходимо для сообщений Client-Open.
C-Num = 11, C-Type = 1
Поле переменной длины. Это ASCII-строка, завершающаяся нулем, которая дополняется нулями до границы, кратной 32 бит. Идентификатор PEPID должен содержать ASCII-строку, однозначно идентифицирующую PEP в пределах политической области PEP. Например, он может быть статически приписанным IP-адресом PEP или DNS-именем. Этот идентификатор может использоваться PDP в качестве дескриптора для идентификации PEP в его политических правилах.
2.2.12. Объект тип отчета (Report-Type)
Тип отчета, соответствующий запросу состояния для данного дескриптора:
C-Num = 12, C-Type = 1
Report-Type:
1 = Success : Решение было успешным для PEP
2 = Failure : Решение не могло быть реализовано PEP
3 = Accounting: Актуализация аккоунтинга для инсталлированного состояния.
2.2.13. Адрес пересылки PDP (PDPRedirAddr)
PDP при закрытии PEP- сессии для конкретного типа клиента может опционно использовать этот объект для того чтобы переадресовать PEP на специфицированный адрес сервера и заданный порт TCP:
C-Num = 13,
C-Type = 1, IPv4-адрес+ TCP порт
C-Type = 2, IPv6-адрес + TCP порт
2.2.14. Последний адрес PDP (LastPDPAddr)
Когда PEP имеет определенный тип клиента, он должен специфицировать последний PDP, который он успешно открыл (им получено сообщение Client-Accept) со времени, когда PEP последний раз перезагружался. Если со времени последней загрузки не использовалось никакого PDP, PEP просто не включит этот объект в сообщение Client-Open.
C-Num = 14,
C-Type = 1, IPv4-адрес (тот же формат, что и для PDPRedirAddr)
C-Type = 2, IPv6-адрес (имеет тот же формат, что и PDPRedirAddr)
2.2.15. Объект Accounting-таймер (AcctTimer)
Время кодируется в виде двухоктетых целых чисел и измеряется в секундах. Значение таймера рассматривается как временной интервал между двумя событиями.
C-Num = 15,
C-Type = 1, Значение таймера аккоунтинга
Значение опционного таймера используется для определения минимального интервала между периодическими отчетами о типах аккоунтинга. Оно используется PDP для того чтобы охарактеризовать PEP приемлемое значение интервала между не запрошенными аккоунтинг-актуализациями через сообщения-отчеты, когда это применимо. Он обеспечивает для PDP метод управления объемом аккоунтинг-трафика в сети. Диапазон конечных значений времени лежит в пределах 1 - 65535 секунд (два октета). Значение нуль означает, что не должно быть не запрошенных аккоунтинг-актуализаций.
2.2.16. Объект целостность сообщения (Message Integrity)
Объект целостности (integrity) включает в себя порядковый номер и дайджест сообщения, полезный для аутентификации и проверки целостности сообщения COPS. Когда используется этот объект, он размещается в самом конце сообщения COPS. Дайджест вычисляется для всего сообщения COPS за исключением самого дайджеста. Отправитель сообщения COPS вычисляет и заполняет дайджест-секцию объекта Integrity. Получатель сообщения вычисляет дайджест для этого сообщения и сравнивает его с тем, что хранится в объекте Integrity.
C-Num = 16,
C-Type = 1, HMAC дайджест
Объект HMAC- целостности для вычисления дайджеста сообщения привлекает HMAC (ключевое хэширование для аутентификации сообщения) [HMAC], при этом используется ключ, общий для PEP и PDP.
Объект Integrity специфицирует 32-битовый ID ключа, который определяет специфический ключ, используемый конкретным PEP и его PDP, а также используемый криптографический алгоритм. Для заданного PEPID ID ключа допускает существование одновременно нескольких ключей для PEP и оответствующих ключей PDP. Ключ, идентифицированный ID ключа, используется для вычисления дайджеста сообщения в объекте Integrity. Все программные реализации, как минимум должны поддерживать HMAC-MD5-96, который реализует алгоритм MD5 [MD5] вычисляющий дайджест сообщения длиной 96-бит.
Этот объект включает в себя также порядковый номер, который представляет собой 32-битовое целое число без знака, которое служит для предотвращения атак откликов. Порядковый номер инициируется на фазе обмена сообщениями Client-Open, Client-Accept и инкрементируется каждый раз при посылке очередного сообщения тому же получателю через существующее TCP-соединение. Если порядковый номер достигает значения 0xFFFFFFFF, следующим номер будет равен нулю и процесс продолжится.
Дайджест сообщения COPS вычисляется для области, начиная с заголовка, и вплоть до объекта Integrity (который должен быть последним объектом в сообщении COPS). В эту область попадают заголовок объекта Integrity, ID ключа и порядковый номер (Sequence Number). В случае HMAC-MD5-96, HMAC-MD5 выдает 128-битовый дайджест, который далее укорачивается до 96 бит.
2.3. Коммуникация
Протокол COPS использует одно устойчивое TCP соединение между PEP и удаленным PDP. Реализация PDP на сервере должна прослушивать стандартный номер TCP-порта (COPS=3288 [IANA]). PEP ответственен за инициативу TCP-соединения с PDP. Положение удаленного PDP может быть сконфигурировано или получено с помощью механизма локации услуг [SRVLOC].
Если один PEP может поддерживать несколько типов клиентов, он может посылать соответствующее число сообщений Client-Open, адресованных PDP, через одно или более TCP-соединений. Аналогично, PDP с заданным адресом и номером порта может поддерживать один или более типов клиента. Для заданного набора поддерживаемых типов клиентов PDP может в каждом конкретном случае независимо воспринять или отвергнуть любой тип клиента. Если тип клиента отвергнут, PDP может перенаправить PEP на альтернативный PDP-адрес и TCP-порт для данного типа клиента через COPS. Различные TCP-порты могут использоваться для перенаправления PEP на другие программные реализации PDP, работающие на том же сервере.
Один PEP может сформировать соединения с несколькими PDP. Это может происходить, когда физически различные PDP поддерживают разные типы клиентов (как это показано на рис.).
Рис. .2. Пример с несколькими PDP.
Когда TCP-соединение разорвано, PDP ожидает, что необработанное состояние запроса, соответствующее обмену запрос/решение, будет удалено. Когда PEP регистрирует потерю соединения из-за таймаута, он должен послать сообщение Client-Close каждому открытому типу клиенту, содержащему объект <Error>, который указывает на код ошибки "Communication Failure". Кроме того, PEP должен постоянно пытаться контактировать с первичным PDP или, если не удается, с любым известным запасным PDP. В частности PEP должен проверить все доступные PDP, с которыми он был сконфигурирован до того, как он сможет установить соединение. Если PEP соединен с запасным PDP, а первичный PDP становится доступным, запасной PDP является ответственным за переадресацию PEP на первичный PDP (через сообщение <Client-Close>, содержащее объект <PDPRedirAddr>, идентифицирующий первичный PDP для каждого из типов клиента). В разделе 2.5 рассмотрены детали синхронизации PEP и PDP.
2.4. Использование дескриптора клиента (Client Handle)
Дескриптор клиента служит для идентификации уникального состояния запроса для каждого из типов клиента для одного PEP. Дескрипторы клиента выбираются PEP и являются недоступными для PDP. PDP просто использует дескриптор запроса, чтобы однозначно идентифицировать состояние запроса для конкретного типа клиента, для конкретного TCP-соединения, и тем самым связать его решения с соответствующим запросом. Дескрипторы клиента инициализируются в сообщениях запроса и используются в последующих сообщениях запроса, решения и отчета для ссылки на то же состояние запроса. Когда PEP готов удалить состояние локального запроса, он посылает сообщение удаления (delete) PDP для соответствующего дескриптора клиента. Дескрипторы, относящиеся к различным состояниям запроса, должны быть уникальны в рамках контекста конкретного TCP-соединения и типа клиента.
2.5. Синхронизация
При отсоединении от PDP, PEP должен перейти к принятию локальных решений. При восстановлении соединения PEP информирует PDP обо всех событиях, которые произошли под локальным управлением. Кроме того, удаленный PDP может потребовать, чтобы внутренние состояния всех PEP были заново синхронизованы (все ранее поступившие запросы были заново посланы) путем передачи сообщения синхронизации состояний (Synchronize State).
После неудачи и до полного установления нового соединения, ухудшение сервиса может быть минимизировано, если PEP кэширует переданные ранее решения и продолжает использовать их в течение некоторого времени.
PEP, который кэширует состояние предыдущего обмена PDP, должен сообщить о факте разрыва соединения любому PDP, с которым он может восстановить соединение. Это выполняется путем включения адреса и номера TCP-порта последнего PDP, для которого PEP кэширует состояние в сообщении Client-Open. Объект <LastPDPAddr> будет включен для последнего PDP, с которым PEP был полностью синхронизован. Если прерывание обслуживания было временным и PDP все еще содержит полное состояние для PEP, PDP может выбрать вариант, когда не все состояния синхронизованы. PEP ответственен за актуализацию всех состояний PDP, которые изменились за время прерывания обслуживания. Если PEP выходит из строя и теряет все кэшированные состояния для некоторого типа клиента, он просто не включает <LastPDPAddr> в свое сообщение Client-Open.
3. Содержимое сообщения
Объект Integrity, если он включен, должен всегда быть последним объектом сообщения. Если необходимо обеспечить безопасность, а полученное сообщение не содержит корректного объекта Integrity, получатель должен послать сообщение Client-Close для Client-Type=0, определяющее соответствующий код ошибки.
3.1. Запрос (REQ) PEP -> PDP
PEP устанавливает дескриптор состояния запроса клиента, для которого PDP может обеспечить нужное состояние. Удаленный PDP затем использует дескриптор, для ссылки на информацию и решения, переданные по TCP-каналу конкретному PEP для данного типа клиента.
Раз для нового запроса определен дескриптор, любые последующие модификации запроса могут производиться с помощью сообщения REQ, специфицирующего инсталлированный дескриптор. PEP ответственен за уведомление PDP всякий раз, когда изменения его локального состояния отслеживает состояния PEP. Формат сообщения-запроса имеет вид:
<Request Message> ::= <Common Header>
<Client Handle>
<Context>
[<IN-Int>]
[<OUT-Int>]
[<ClientSI(s)>]
[<LPDPDecision(s)>]
[<Integrity>]
<ClientSI(s)> ::= <ClientSI> | <ClientSI(s)> <ClientSI>
<LPDPDecision(s)> ::= <LPDPDecision> | <LPDPDecision(s)> <LPDPDecision>
<LPDPDecision> ::= [<Context>]
<LPDPDecision: Flags>
[<LPDPDecision: Stateless Data>]
[<LPDPDecision: Replacement Data>]
[<LPDPDecision: ClientSI Data>]
[<LPDPDecision: Named Data>]
Объект context используется для определения контекста, в рамках которого следует интерпретировать все другие объекты. Он также служит для определения вида решения, которое должен послать сервер, определяющий политику. Это решение может относиться к управлению доступом, размещению ресурсов, переадресации или замене объектов, а также в конфигурации.
Объекты interface используются, чтобы определить соответствующий интерфейс, через который было получено или предполагается послать протокольное сообщение. Они обычно используются, если клиент запрашивает конфигурационные данные для какого-то конкретного интерфейса.
ClientSI является информационным объектом клиента и содержит в себе специфическую информацию, для которой должно быть принято политическое решение. В случае конфигурации именованное ClientSI может включать в себя именованные данные о модуле, интерфейсе или функции, которые следует конфигурировать. Порядок следования для кратных ClientSI не существенен.
Наконец, объект LPDPDecision содержит информацию согласно локальному решению, принятому LPDP.
Сообщения Request с неверным форматом должны вызывать сообщения Decision PDP с соответствующим кодом ошибки.
3.2. Решение (DEC) PDP -> PEP
PDP реагирует посредством REQ с сообщением DEC, которое включает в себя ассоциированный дескриптор клиента и один или более объектов решения, сгруппированные относительно пар типов объектов Context и флагов решения (Decision Flags). Если имела место протокольная ошибка, вместо этого присылается объект ошибки.
Требуется, чтобы первое сообщение решения для нового или актуализованного запроса имело флаг требования в заголовке COPS равный 1. Это исключает отслеживание того, какому модифицированному запросу соответствует конкретное решение (т.е., запрос посылается повторно для того же самого дескриптора). Важно, чтобы для данного дескриптора существовало одно предпочтительное решение, соответствующее определенному запросу. Это по существу означает, что PEP не должен посылать более одного REQ (для данного дескриптора), прежде чем он получит соответствующий DEC с заданным набором флагов сообщения. PDP должен всегда посылать решения для запросов в порядке их получения и каждому запросу должно соответствовать решение.
Чтобы избежать тупиков, PEP может делать выдержку после посылки запроса, пока не будет получено решение. Он должен аннулировать дескриптор, для которого время выдержки истекло, а решение не получено, новая попытка может быть осуществлена с новым дескриптором.
Формат сообщения Decision представлен ниже:
<Decision Message> ::= <Common Header>
<Client Handle>
<Decision(s)> | <Error>
[<Integrity>]
<Decision(s)> ::= <Decision> | <Decision(s)> <Decision>
<Decision> ::= <Context>
<Decision: Flags>
[<Decision: Stateless Data>]
[<Decision: Replacement Data>]
[<Decision: ClientSI Data>]
Сообщение Decision может включать либо объект Error, либо один или более объекта context и соответствующего объекта decision. О проблемах протокола COPS сообщается в объекте Error. Объект Decision зависит от контекста и типа клиента.
3.3. Состояние отчета (RPT) PEP -> PDP
Сообщение RPT используется PEP, чтобы сообщить PDP об успехе или неудаче реализации решения PDP, или уведомить об изменении состояния. Report-Type специфицирует вид отчета и опционный ClientSI и может содержать дополнительную информацию для типа клиента.
Для каждого сообщения DEC, содержащего контекст конфигурации, которое получено PEP, он должен сформировать соответствующее сообщение-отчет о состоянии с флагом запрошенного сообщения (Solicited Message flag), который указывает на то успешно или нет реализовано конфигурационное решение. RPT-сообщения, запрошенные решением для данного дескриптора клиента, должны устанавливать флаг запрошенного сообщения и должны быть посланы в том же порядке, к каком получены соответствующие сообщения решения. Не должно быть более одного сообщения отчета о состоянии, соответствующему флагу-требованию, установленному для заданного решения.
Состояние отчета может также использоваться для реализации периодических модификаций специфической информации клиента для целей мониторирования состояния, зависящего от типа клиента. В таких случаях тип аккоунтинг-отчета должен специфицироваться с помощью соответствующего информационного объекта клиента.
<Report State> ::== <Common Header>
<Client Handle>
<Report-Type>
[<ClientSI>]
[<Integrity>]
3.4. Состояние аннулирования запроса DRQ (Delete Request State) PEP -> PDP
При посылке это сообщение PEP указывает, что удаленный PDP, чье состояние идентифицируется дескриптором клиента, более недоступно или неверно. Эта информация будет затем использоваться удаленным PDP для инициации соответствующих служебных операций. Объект кода причины интерпретируется с учетом типа клиента и определяет причину аннулирования. Формат сообщения Delete Request State представлен ниже:
<Delete Request> ::= <Common Header>
<Client Handle>
<Reason>
[<Integrity>]
Важно, что когда состояние запроса окончательно удаляется из PEP, сообщение DRQ для состояния запроса посылается PDP, так что соответствующее состояние может быть также удалено в PDP. Состояния запроса, не удаленные явно PEP, будут поддерживаться PDP, пока не будет закрыта сессия или пока не будет разорвано соединение.
Сообщения Decision с неверным форматом должны запустить DRQ, специфицирующее соответствующий код ошибки (Bad Message Format) и любое ассоциированное состояние PEP должно быть либо удалено, либо повторно запрошено. Если Decision содержится в неизвестном объекте COPS Decision, PEP должен аннулировать его запрос, специфицирующий код причины объекта COPS Unknown, так как PEP будет неспособен работать с информацией, содержащейся в неизвестном объекте. В любом случае, после отправки DRQ, PEP может попытаться послать соответствующий запрос повторно.
3.5. Запрос состояния синхронизации (SSQ) PDP -> PEP
Сообщение запроса состояния синхронизации имеет следующий формат:
<Synchronize State> ::= <Common Header>
[<Client Handle>]
[<Integrity>]
Это сообщение указывает, что удаленный PDP хочет, чтобы клиент повторно прислал свое состояние. Если имеется опционный дескриптор клиента, только состояние, ассоциированное с этим дескриптором, синхронизуется. Если PEP не распознает запрошенный дескриптор, он должен немедленно послать сообщение DRQ PDP для дескриптора, специфицированного в SSQ-сообщении. Если в SSQ-сообщении не специфицировано никакого дескриптора, все активные состояния клиента должны быть синхронизованы с PDP.
Клиент выполняет синхронизацию состояний путем повторной посылки запросов специфицированного типа клиента для существующего состояния PEP. Когда синхронизация завершена, PEP должен направить завершающее сообщение синхронизованного состояния в PDP.
3.6. Client-Open (OPN) PEP -> PDP
Сообщение Client-Open может использоваться PEP, для того чтобы специфицировать PDP типы клиента, которые PEP может поддерживать, и последний PDP, с которым PEP устанавливал соединение при данном типе клиента. Сообщение Client-Open может быть послано PDP в любое время, допускаются множественные сообщения Client-Open для одного и того же типа клиента (в случае общих изменений состояния).
<Client-Open> ::= <Common Header>
<PEPID>
[<ClientSI>]
[<LastPDPAddr>]
[<Integrity>]
PEPID является символическим именем с переменной длиной, которое однозначно идентифицирует клиента для PDP (смотри раздел 2.2.11).
Именованный объект ClientSI может быть включен для передачи дополнительной глобальной информации о PEP к PDP, когда необходимо (как это специфицировано в соответствующем расширении документа для заданного типа клиента).
PEP может также предоставить объект Last PDP Address в его сообщении Client-Open, специфицирующий последний PDP (для заданного типа клиента), для которого он кэширует решения с момента последней перезагрузки (reboot). PDP может использовать эту информацию, чтобы определить подходящий режим синхронизации (смотри раздел 2.5).
Если PDP получает сообщение Client-Open с неверным форматом, он должен сформировать сообщение Client-Close, специфицирующее соответствующий код ошибки.
3.7. Client-Accept (CAT) PDP -> PEP
Сообщение Client-Accept используется для позитивного отклика на сообщение Client-Open. Это сообщение пришлет PEP объект таймера, заключающий в себе максимальный временной интервал между сообщениями keep-alive. Опционно, если нужно, может быть добавлен таймер, специфицирующий минимально допустимый интервал между аккоунтинг-сообщениями-отчетами.
<Client-Accept> ::= <Common Header>
<KA Timer>
[<ACCT Timer>]
[<Integrity>]
Если PDP отказывает клиенту, он пошлет сообщение Client-Close.
Таймер KA соответствует максимальному приемлемому времени между сообщениями, посылаемыми от PDP к PEP. Время выдержки таймера определяется PDP и измеряется в секундах. Значение времени выдержки 0 означает, что не требуется верификации вторичного соединения.
Опционный таймер ACCT позволяет PDP проинформировать PEP о том, что периодические аккоунтинг-отчеты не должны превышать специфицированный временной интервал для каждого дескриптора клиента. Это позволяет PDP контролировать частоту, с которой PEP посылает аккоунтинг-отчеты. Вообще, сообщения Report типа аккоунтинг посылаются PDP, когда определен соответствующий PEP. Аккоунтинг-таймер по большей части используется PDP, чтобы поддерживать частоту актуализаций на приемлемом уровне (т.e. предотвращать перегрузку PEP под действием аккоунтинг-отчетов от PDP). Не включение этого объекта в сообщение означает, что не существует для PDP каких-либо ограничений на частоту аккоунтинг-актуализации.
Если PEP получает сообщение Client-Accept с неверным форматом, он должен сгенерировать сообщение Client-Close, где специфицирован соответствующий код ошибки.
3.8. Client-Close (CC) PEP -> PDP, PDP -> PEP
Сообщение Client-Close может быть послано как PDP, так и PEP с тем, чтобы обратить внимание противоположной стороны на то, что указанный тип клиента более не поддерживается.
<Client-Close> ::= <Common Header>
<Error>
[<PDPRedirAddr>]
[<Integrity>]
Объект Error включен, чтобы описать причину закрытия (например, запрошенный тип клиента не поддерживается удаленным PDP или отказ в работе клиента).
PDP может опционно включать PDP-объект адреса перенаправления, для того чтобы проинформировать PEP об альтернативном PDP, который он должен использовать для типа клиента, специфицированного в общем заголовке.
3.9. Keep-Alive (KA) PEP -> PDP, PDP -> PEP
Сообщение keep-alive должно передаваться PEP в пределах периода, определенного минимальным значением выдержки KA-таймера, которая определяется в сообщениях CAT для данного соединения. Сообщение KA должно генерироваться случайным образом в пределах между 1/4 и 3/4 этого минимального интервала KA-таймера. Когда PDP получает сообщение keep-alive от PEP, он должен откликнуться таким же сообщением, адресованным PEP. Это сообщение обеспечивает подтверждение для каждой из сторон того, что соединение функционирует даже в случае, когда нет никаких других сообщений.
Тип клиента в заголовке должен всегда быть установлен равным 0, так как KA используется для верификации соединения (а не для верификации сессии клиента).
<Keep-Alive> ::= <Common Header>
[<Integrity>]
Как клиент, так и сервер могут предполагать, что TCP-соединение недостаточно для типа клиента с минимальным значением времени (специфицировано в сообщении CAT), если не зарегистрировано никакой телекоммуникационной активности в течение периода времени, превосходящего выдержку таймера. При этом PEP предполагает, что удаленный PDP или соединение не работает и PEP должен пытаться использовать альтернативный/запасной PDP.
3.10. Завершение состояния синхронизации (SSC) PEP -> PDP
Сообщение завершения состояния синхронизации ( Synchronize State Complete) посылается от PEP к PDP, после того как PDP пошлет запрос синхронизации состояния PEP и PEP завершит синхронизацию. Полезно, чтобы PDP знал, когда все старые состояния клиента успешно повторно запрошены и, таким образом, PEP и PDP полностью синхронизованы. Объект дескриптора клиента (Client Handle) следует включать только тогда, когда соответствующее сообщение синхронизации состояний (Synchronize State Message) непосредственно ссылается на определенный дескриптор (handle).
<Synchronize State Complete> ::= <Common Header>
[<Client Handle>]
[<Integrity>]
4. Общие операции
4.1. Согласование уровня безопасности и номера по порядку
Безопасность сообщения COPS согласуется один раз на соединение и работает для всего последующего обмена через это соединение. Если требуется определенный уровень безопасности COPS, он должен быть согласован во время начального обмена сообщениями Client-Open/Client-Accept, специфицирующего тип клиента равный нулю (который зарезервирован для согласования уровня соединения и верификации соединения).
Если PEP не конфигурировался для использования средств безопасности COPS, он просто пошлет PDP сообщения Client-Open для поддерживаемых типов клиента, как это задано в разделе 4.3 и не будет включать объект Integrity в какие-либо сообщения COPS.
В противном случае, средства безопасности могут быть инициализированы PEP, если он посылает PDP сообщение Client-Open с Client-Type=0 до открытия любого другого типа клиента (Client-Type). Если PDP получает Client-Open с Client-Type=0, после того как другой тип клиента уже успешно открыт, он должен прислать сообщение Client-Close (для Client-Type=0) к PEP. Это первое сообщение Client-Open должно специфицировать Client-Type=0 и должно предоставить объекты PEPID и COPS Integrity. Этот объект Integrity будет содержать начальный порядковый номер, который PDP должен инкрементировать в дальнейшем, после исходного обмена Client-Open/Client-Accept и Key ID, идентифицирующего алгоритм и ключ, которые используются для вычисления дайджеста.
Аналогично, если PDP принимает ключ безопасности PEP и алгоритм путем проверки дайджеста сообщения с использованием идентифицированного ключа, PDP должен послать PEP сообщение Client-Accept с Client-Type =0, содержащего объект Integrity. Этот объект Integrity будет включать исходный порядковый номер, идентификатор ключа (Key ID), задающий ключ и алгоритм, использованные для вычисления дайджеста.
Если PEP, от перспективного PDP, который требует безопасности, потерпит неудачу или вообще не выполнит согласование требований безопасности, не послав исходное сообщение Client-Open с Client-Type=0, содержащее корректный объект Integrity, PDP должен послать PEP сообщение Client-Close с Client-Type=0, специфицирующее соответствующий код ошибки. Аналогично, если PDP, в процессе диалога с PEP, который требует безопасности, не выполнил согласования параметров, не послав сообщение Client-Accept со значением Client-Type=0 и корректным объектом Integrity, PEP должен послать PDP сообщение Client-Close со значением Client-Type=0, специфицируя соответствующий код ошибки. Такое сообщение Client-Close не должно нести в себе объект integrity (так как согласование безопасности еще не завершено).
Инициализация безопасности может потерпеть неудачу по одной из следующих причин:
| 1. | Партнер, получающий сообщение требует обеспечения уровня безопасности COPS, но объект Integrity не прислан. |
| 2. | Объект Integrity COPS был прислан, но с неизвестным или неприемлемым C-Type (код ошибки Unknown COPS Object, специфицирующий неподдерживаемые C-Num и C-Type). |
| 3. | Дайджест сообщения или идентификатор ключа в присланном объекте Integrity был некорректен и, следовательно, сообщение не может быть аутентифицировано с помощью ключа (код ошибки - Authentication Failure). |
4.2. Работа с ключами
Процедура работы с ключами находится за пределами данного документа, но реализации COPS должны, по крайней мере, предоставить возможность ручной конфигурации ключей и задания их параметров. Ключ, используемый для формирования дайджеста сообщения с объектом Integrity, идентифицируется с помощью поля Key ID. Таким образом, параметр Key ID используется для идентификации одного из множества ключей, используемых совместно PEP и PDP. Key ID имеет отношение к определенному PEPID для PDP, или к определенному PDP для PEP. Для каждого ключа должны быть также определены параметры времени действия и параметры, задающие криптографический алгоритм. Как минимум, все реализации COPS должны поддерживать криптографический алгоритм HMAC-MD5-96 [HMAC][MD5] для вычисления дайджеста сообщения, который включается в объект Integrity (Keyed Message Digest), присоединяемый к сообщению.
Регулярное изменение ключей является хорошей практикой. Ключи должны быть конфигурируемы так, чтобы их время действия перекрывались, обеспечивая плавный переход с одного набора на другой. В середине периода действия ключа отправитель должен запустить процедуру перехода на следующий ключ. Тем временем, получатели просто воспринимают любой идентифицированный ключ, полученный в пределах его периода существования (lifetime) и отклоняют любые другие ключи.
4.3. Инициализация PEP
Спустя некоторое время после установления соединения между PEP и удаленным PDP, после согласования условий обеспечения безопасности (если это требуется), PEP пошлет удаленному PDP одно или более сообщение Client-Open, по одному для каждого поддерживаемого PEP типов клиента. Сообщение Client-Open должно содержать адрес последнего PDP, с которым PEP хранит полный набор решений. Если не поступило ни одного решения от предыдущего PDP, объект LastPDPAddr не должен быть включен в сообщение Client-Open (смотри раздел 2.5). Каждое сообщение Client-Open должно, по крайней мере, содержать общий заголовок, указывающий на один тип клиента, который поддерживает PEP. Удаленный PDP откликнется сообщениями Client-Accept для каждого типа клиента, запрошенного PEP и поддерживаемого PDP.
Если какой- то конкретный тип клиента не поддерживается PDP, PDP будет реагировать с помощью Client-Close, специфицируя неподдерживаемый тип клиента, и возможно предлагая альтернативный PDP-адрес и номер порта. В противном случае, PDP пошлет Client-Accept, специфицируя временную выдержку между сообщениями keep-alive, а PEP может начать посылку запросов PDP.
4.4. Нестандартные операции
Когда PEP сталкивается с ситуацией, которая требует нового политического решения, он посылает удаленному PDP сообщение-запрос. То, что квалифицируется как случай определенного типа клиента, должно быть специфицировано в соответствующем документе, посвященном этому client-type. Удаленный PDP принимает решение и посылает сообщение-решение PEP. Так как запрос определяет состояние, запрос будет запомнен или инсталлирован на удаленном PDP. Уникальный дескриптор (уникальный для TCP-соединения и типа клиента), специфицированный в запросе и соответствующем ему решении идентифицирует состояние запроса. PEP отвечает за удаление этого состояния запроса, если запрос уже более не применим.
PEP может актуализовать ранее инсталлированное состояние запроса путем повторной посылки запроса для соответствующего дескриптора. Удаленный PDP примет новые решения и пошлет сообщения-решения к PEP. Аналогично, сервер может изменить принятое ранее решение на любое инсталлированное состояние запроса в любое время путем посылки не запрошенного сообщения-решения. В любое время модуль PEP ожидает решения PDP и уведомляет PDP о любых изменениях.
4.5. Операции конфигурирования
В конфигурационном сценарии PEP выполнит запрос PDP для определенного интерфейса, модуля, или функциональности, которые могут быть специфицированы в информационном объекте именованного клиента. PDP пошлет потенциально несколько решений, содержащих именованные блоки конфигурационных данных PEP. Предполагается, что PEP инсталлирует и использует конфигурацию локально. Конкретная именованная конфигурация может быть актуализована путем отправки дополнительных сообщений-решений для данной конфигурации. Когда PDP более не хочет, чтобы PEP использовал часть конфигурационной информации, он пошлет сообщение-решение, специфицирующее именованную конфигурацию и объект флагов решения (decision flags) с командой удаления конфигурации. PEP должен удалить соответствующую конфигурацию и послать сообщение-отчет PDP, об этом удалении.
В любом случае, PEP может уведомить удаленный PDP о локальном статусе инсталлированного состояния, используя сообщение-отклик. Это сообщение, если нужно, может содержать специфическую информацию клиента.
4.6. Операции Keep-Alive
Сообщение Keep-Alive используется для проверки соединения между клиентом и сервером, чтобы проверить функциональность соединения даже в отсутствие обмена сообщениями между PEP и PDP. PEP должен формировать COPS KA-сообщение случайным образом в диапазоне от одной четвертой до 3/4 минимальной величины выдержки KA таймера, заданной PDP в сообщении Client-Accept. При получении сообщения Keep-Alive от PEP, PDP должен реагировать на это сообщение Keep-Alive посылкой отклика Keep-Alive к PEP. Если любая из сторон не получит сообщение Keep-Alive или любого другого сообщения COPS за время выдержки KA-таймера, соединение должно считаться разорванным.
4.7. Закрытие PEP/PDP
Наконец, сообщения Client-Close используются для аннулирования влияния соответствующих сообщений Client-Open, оповещающих партнера о том, что специфицированный тип клиента не поддерживается или не является активным. Когда PEP регистрирует потерю связи, связанную с таймаутом keep-alive он должен послать сообщение Client-Close для каждого открытого типа клиента, специфицирующего код ошибки разрыва соединения. Затем PEP может разорвать соединение с PDP, попытаться восстановить связь или использовать альтернативный PDP. Когда PDP завершает работу, он должен послать сообщения Client-Close всем PEP для всех типов клиента, при этом может специфицироваться альтернативный PDP, который может заменить прежний.
5. Соображения безопасности
Протокол COPS предоставляет объект Integrity, который может обеспечить аутентификацию, целостность сообщения, и предотвратить подмену с использованием записи предыдущих сообщений. Все реализации COPS должны поддерживать работу с объектом COPS Integrity. Чтобы гарантировать, что клиент (PEP) обменивается с корректным сервером политики (PDP), необходима аутентификация PEP и PDP, с использованием общего ключа (secret), и согласованная проверка того, что соединение является корректным. Ключ используется в сочетании с содержимым сообщения COPS, чтобы вычислить дайджест сообщения, который является частью объекта Integrity. Объект Integrity затем используется для проверки всех сообщений COPS, посланных через TCP-соединение между PEP и PDP.
Объект COPS Integrity предоставляет также порядковый номер, чтобы исключить атаки откликов. PDP выбирает начальный порядковый номер для PEP, а PEP выбирает начальный порядковый номер для PDP. Эти начальные номера затем инкрементируются каждым последующим сообщением, пересланным через данное соединение в соответствующем направлении. Исходный порядковый номер должен быть выбран так, чтобы для заданного ключа в процессе монотонного приращения не получалось идентичных номеров.
Безопасность обмена между клиентом (PEP) и сервером (PDP) может быть обеспечена за счет IP Security [IPSEC]. В этом случае, заголовок аутентификации IPSEC (AH) должен использоваться для проверки правильности соединения; кроме того, безопасное поле данных IPSEC ESP (Encapsulation Security Payload) может использоваться для реализации, как безопасности, так и конфиденциальности.
TLS [Transport Layer Security] может использоваться, как для обеспечения соединения, так и для гарантии конфиденциальности.
Тип клиента идентифицирует Client-type приложения, к которому относится сообщение. Значения типа клиента в диапазоне 0x0001-0x3FFF зарезервированы для статуса необходимой спецификации (Specification Required), как это определено [IANA-CONSIDERATIONS]. Эти значения должны быть зарегистрированы IANA и их поведение и применимость должны быть описана в документе расширения COPS.
Значения типа клиента (Client-type) в диапазоне 0x4000 - 0x7FFF зарезервированы для частного использования, как это определено в [IANA-CONSIDERATIONS].
Значения типа клиента в диапазоне 0x8000 - 0xFFFF относятся к типу “первым пришел – первым обслужен”, как это определено в [IANA-CONSIDERATIONS].
6. Ссылки
| [RSVP] | Braden, R., Zhang, L., Berson, S., Herzog, S. and S. Jamin, "Resource ReSerVation Protocol (RSVP) Version 1 - Functional Specification", RFC-2205, September 1997. |
| [WRK] | Yavatkar, R., Pendarakis, D. and R. Guerin, "A Framework for Policy-Based Admission Control", RFC-2753, January 2000. |
| [SRVLOC] | Guttman, E., Perkins, C., Veizades, J. and M. Day, "Service Location Protocol, Version 2", RFC-2608, June 1999. |
| [IPSEC] | Atkinson, R., "Security Architecture for the Internet Protocol", RFC-2401, August 1995. |
| [HMAC] | Krawczyk, H., Bellare, M. and R. Canetti, "HMAC: Keyed-Hashing for Message Authentication", RFC-2104, February 1997. |
| [MD5] | Rivest, R., "The MD5 Message-Digest Algorithm", RFC-1321, April 1992. |
| [RSVPPR] | Braden, R. and L. Zhang, "Resource ReSerVation Protocol (RSVP) - Version 1 Message Processing Rules", RFC-2209, September 1997. |
| [TLS] | Dierks T. and C. Allen, "The TLS Protocol Version 1.0", RFC-2246, January 1999. |
| [IANA] | http://www.isi.edu/in-notes/iana/assignments/port-numbers |
| [IANA-CONSIDERATIONS] | Alvestrand, H. and T. Narten, "Guidelines for Writing an IANA Considerations Section in RFCs", BCP 26, RFC-2434, October 1998 |
Протокол динамического конфигурирования ЭВМ DHCP
4.4.12.1 Протокол динамического конфигурирования ЭВМ DHCP
Семенов Ю.А. (ГНЦ ИТЭФ)
1. Введение
Протокол динамической конфигурации ЭВМ DHCP (Dynamic Host Configuration Protocol, RFC-2131, -2132, -2485, -2563, -2610, -2855, -2937, -2939, -3004, -3011, -3046; [22], [23], [24] и [25]) служит для предоставления конфигурационных параметров ЭВМ, подключенных к Интернет. DHCP имеет два компонента: протокол предоставления специфических для ЭВМ конфигурационных параметров со стороны DHCP-сервера и механизм предоставления ЭВМ сетевых адресов.
Протокол DHCP используется, помимо загрузки бездисковых станций или Х-терминалов (BOOTP), сервис-провайдерами для пулов модемов, когда число одновременно занятых модемов существенно меньше их полного числа. Это позволяет сэкономить заметное число IP-адресов. Протокол эффективен для случая распределения адресов за Firewall, где ЭВМ в защищенной зоне все равно бессмысленно выделять реальные IP-адреса.
DHCP построен по схеме клиент-сервер, где DHCP-сервер выделяет сетевые адреса и доставляет конфигурационные параметры динамически конфигурируемым ЭВМ.
ЭВМ не должна действовать как DHCP-сервер, если только она специально не сконфигурирована системным администратором. IP-протокол требует установки многих параметров. Так как IP-протокол может быть использован самым разным сетевым оборудованием, значения этих параметров не могут быть угаданы заранее. Кроме того, схема распределенного присвоения адресов зависит от механизма выявления уже используемых адресов. ЭВМ могут не всегда корректно зарезервировать свои сетевые адреса, таким образом, схема распределенного выделения адресов не может гарантировать уникальности сетевых адресов.
DHCP поддерживает три механизма выделения IP-адресов. При "автоматическом выделении", DHCP присваивает клиенту постоянный IP-адрес. При "динамическом присвоении", DHCP присваивает клиенту IP-адрес на ограниченное время. При "ручном выделении", IP-адрес выделяется клиенту сетевым администратором, а DHCP используется просто для передачи адреса клиенту. Конкретная сеть использует один или более этих механизмов, в зависимости от политики сетевого администратора.
Динамическое присвоение адресов представляет собой единственный механизм, который позволяет автоматически повторно использовать адрес, который не нужен клиенту. Таким образом,
динамическое присвоение адресов является оптимальной схемой для клиентов, подключаемых к сети временно, или совместно использующих один и тот же набор IP-адресов и не нуждающихся в постоянных адресах.
Формат сообщений DHCP базируется на формате сообщений BOOTP, чтобы можно было воспользоваться процедурами транспортировки данных, описанными в спецификации BOOTP [7, 21] и обеспечить совместимость DHCP-серверов с существующими клиентами BOOTP. Использование агентов транспортировки BOOTP исключает необходимость наличия DHCP-серверов в каждом физическом сегменте сети.
1.1. Сопряженные разработки
Существует несколько протоколов Интернет, которые так или иначе связаны с проблемой присвоения сетевых адресов. Протокол RARP (Reverse Address Resolution Protocol) [10] через расширения, описанные в DRARP (Dynamic RARP [5]), не только позволяет определить сетевой адрес, но и включает в себя автоматический механизм распределения IP-адресов. Протокол TFTP (Trivial File Transfer Protocol) [20] обеспечивает транспортировку загрузочного модуля от boot-сервера. Протокол ICMP (Internet Control Message Protocol) [16] с помощью сообщений "ICMP redirect" информирует ЭВМ о дополнительных маршрутизаторах. ICMP может также предоставить информацию о масках субсетей (сообщения "ICMP mask request"). ЭВМ могут найти маршрутизатор через ICMP-механизм поиска маршрутизаторов [8].
BOOTP является транспортным механизмом сбора конфигурационной информации. Протокол BOOTP является масштабируемым, определены стандартные расширения [17] для нескольких конфигурационных параметров. Морган предложил расширение BOOTP для динамического присвоения IP-адресов [15]. Протокол NIP (Network Information Protocol), использованный в проекте Athena МТИ, предоставляет распределенный динамический механизм выделения IP-адресов [19]. Протокол RLP (Resource Location Protocol [1]) служит для нахождения серверов, предоставляющих услуги верхнего уровня. Бездисковые рабочие станции компании Sun Microsystems используют процедуру загрузки, которая с привлечением механизма RARP, TFTP и RPC, называемого "bootparams", предоставляет бездисковой ЭВМ конфигурационную информацию и фрагменты операционной системы.
Существуют разработки, которые позволяют определить для заданного пути максимальный размер пакета (MTU) [14]. Существуют предложение по использованию протокола ARP (Address Resolution Protocol) для нахождения и выбора ресурсов [6]. Наконец, в RFC Host Requirements [3, 4] упоминаются специфические требования к конфигурированию ЭВМ, и предлагается сценарий инициализации бездисковых ЭВМ.
1.2. Постановка задачи
Протокол DHCP предназначен для предоставления клиентам DHCP конфигурационных параметров, описанных в RFC Host Requirements. После получения через DHCP необходимых параметров, клиент DHCP должен быть готов к обмену пакетами с любой другой ЭВМ в Интернет. Параметры стека TCP/IP, предоставляемые протоколом DHCP перечислены в приложении A. Не все эти параметры необходимы для первичной инициализации клиента. Клиент и сервер могут согласовывать список необходимых параметров.
Протокол DHCP позволяет, но не требует конфигурации параметров клиента, не имеющих прямого отношения к IP-протоколу. DHCP не обращается к системе DNS для регистрации адреса [12, 13]. DHCP не может использоваться для конфигурации маршрутизаторов.
1.3. Терминология
В данном документе применены следующие определения:
1.4. Цели
Ниже предлагается список основных задач DHCP.
DHCP должен:
2. Краткий обзор протокола
С точки зрения клиента, DHCP является расширением механизма BOOTP. Такая схема позволяет существующим BOOTP-клиентам успешно сотрудничать с DHCP-серверами без необходимости изменения стартовой программы клиента. В RFC-1542 [2] детализировано взаимодействие между BOOTP- и DHCP-клиентами и серверами [9]. Имеется несколько новых, опционных операций, которые оптимизируют взаимодействие между DHCP-клиентами и серверами (смотри разделы 3 и 4).
На рис. . 1 представлен формат сообщения DHCP, а в таблице 1 перечислены поля этого сообщения. Числа в скобках указывают размер каждого из полей в октетах.
Существует два принципиальных отличия между DHCP и BOOTP. Во-первых, DHCP определяет механизмы, через которые клиентам на определенное время могут быть присвоены сетевые адреса, позволяя последовательное присвоение сетевого адреса различным клиентам. Во-вторых, DHCP предоставляет механизм, который позволяет клиенту получить все необходимые им для работы конфигурационные параметры.
DHCP вводит небольшое изменение в терминологию, имеющее целью прояснить значение одного из полей. Поле "vendor extensions" в BOOTP переименовано в поле "опции" в DHCP. Аналогично, помеченные информационные элементы, использованные в поле BOOTP "vendor extensions", которые именовались как "расширения производителя", теперь называются просто "опции".
| 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 | |||
| op (1) | htype (1) | hlen (1) | Шаги (1) |
| xid (4) | |||
| secs (2) | Флаги (2) | ||
| ciaddr (4) | |||
| yiaddr (4) | |||
| siaddr (4) | |||
| chaddr (4) | |||
|
chaddr (16) |
|||
|
sname (64) |
|||
|
Файл (128) |
|||
| Опции (длина переменная) |
DHCP определяет новую опцию 'client identifier', которая используется для прямой передачи идентификатора клиента DHCP серверу. Это изменение исключает перегрузку поля 'chaddr' в сообщениях BOOTP, где 'chaddr' используется как в качестве аппаратного адреса для пересылки сообщений откликов BOOTP, так и в качестве идентификатора клиента. Идентификатор клиента представляет собой непрозрачный ключ, который не должен интерпретироваться сервером; например, идентификатор клиента может содержать аппаратный адрес, идентичный тому, который лежит в поле 'chaddr', или он может содержать другой идентификатор типа, такой как DNS-имя. Идентификатор клиента, выбранный DHCP клиентом, должен быть уникальным для субсети, к которой он подключен. Если клиент использует идентификатор клиента в одном сообщении, он должен использовать тот же идентификатор во всех последующих сообщениях, чтобы гарантировать корректную идентификацию клиента всеми серверами. DHCP определяет поле 'siaddr' как адрес сервера для использования во время следующего шага процесса начальной загрузки клиента. DHCP-сервер может прислать свой собственный адрес в поле 'siaddr', если сервер готов обеспечить последующую загрузку (например, доставку образа операционной системы). DHCP-сервер всегда присылает свой адрес в опции 'server identifier'. Назначения полей заголовка представлены в таблице 1.
Таблица 1. Описание полей сообщения DHCP
| Поле | Байт | Описание |
| op | 1 | Код операции сообщения / тип сообщения. |
| 1 | = BOOTREQUEST, 2 = BOOTREPLY | |
| htype | 1 | Тип аппаратного адреса, смотри раздел ARP в RFC "Assigned Numbers"; например, '1' для 10 мегабитного Ethernet. |
| Hlen | 1 | Длина аппаратного адреса (например, '6' для 10 мегабитного Ethernet). |
| Шаги | 1 | Клиент устанавливает это поле равным нулю, поле используется опционно агентами транспортировки, когда загрузка осуществляется через посредника. |
| Xid | 4 | ID-транзакции, случайное число, выбираемое клиентом, и используемое как клиентом, так и сервером для установления соответствия между запросами и откликами. |
| Secs | 2 | Заполняется клиентом, число секунд с момента начала запроса адреса или рестарта процесса. |
| Флаги | 2 | Флаги (смотри рис. 2). |
| Ciaddr | 4 | IP-адрес клиента заполняется только в случае, если клиент находится в состоянии BOUND, RENEW или REBINDING и может реагировать на запросы ARP. |
| Yiadd | 4 | IP-адрес следующего сервера, используемого в процессе загрузки; присылается сервером в DHCPOFFER, DHCPACK. |
| Giaddr | 4 | IP-адрес агента транспортировки, используется когда загрузка осуществляется через посредника. |
| Chaddr | 16 | Аппаратный адрес клиента. |
| Sname | 64 | Опционное имя ЭВМ-сервера, строка завершается нулем. |
| Файл | 128 | Имя файла загрузки (Boot-файла), строка завершается нулем; имя "generic" или нуль в DHCPDISCOVER, полное описание прохода в DHCPOFFER. |
| Опции | var | Поле опционных параметров. |
В случае, когда клиент использует DHCP для начальной конфигурации (прежде чем программа клиента TCP/IP полностью сконфигурирована), DHCP требует использования клиентского программного обеспечения TCP/IP в вольной интерпретации RFC-1122. Программа TCP/IP должна принять и передать IP-уровню любой IP-пакет, доставленный по аппаратному адресу клиента, до того как IP-адрес будет сконфигурирован; DHCP-серверы и агенты транспортировки BOOTP могут быть неспособны доставить DHCP-сообщения клиентам, которые не могут принимать уникастные дейтограммы, до того, как программа TCP/IP сконфигурирована должным образом.
Для того чтобы работать с клиентами, которые не могут воспринимать уникастные IP-дейтограммы до того, как будет сконфигурирована программа TCP/IP, DHCP использует поле 'флаги' [21]. Самый левый бит определен как флаг BROADCAST (B). Остающиеся биты поля флаги зарезервированы на будущее. Они должны быть установлены равными нулю клиентами и игнорироваться серверами и агентами транспортировки. На рис. 2 показан формат поля флаги.
B: флаг BROADCAST
MBZ: должно быть равно нулю (must be zero; зарезервировано на будущее)
Рис. .2: Формат поля 'флаги'
2.1. Основные конфигурационные параметры
Первым видом сервиса, предоставляемого DHCP, является запоминание сетевых параметров для клиента. Модель DHCP памяти характеризуется записями ключ - значение для каждого клиента, где ключ представляет собой некоторый уникальный идентификатор (например, номер IP-субсети и уникальный идентификатор в пределах субсети), а значение содержит набор конфигурационного параметров клиента.
Например, ключ может представлять собой пару (номер IP-субсети, аппаратный адрес), чтобы допустить повторное или даже одновременное применение одних и тех же аппаратных адресов в различных субсетях. Заметим, что должен быть определен тип "аппаратного адреса" с тем, чтобы можно было решить проблему возможного дублирования при изменении порядка бит в случае смешения типов оборудования. В качестве альтернативы, ключ может представлять собой пару (номер IP-субсети, имя ЭВМ), позволяя серверу присвоить параметры DHCP-клиенту, который переместился в другую субсеть или сменил свой аппаратный адрес (возможно из-за выхода из строя и замены сетевого интерфейса). Протокол определяет то, что ключ представляет собой (номер IP-субсети, аппаратный адрес), если только клиент не прелагает идентификатор в явном виде, используя опцию 'client identifier'. Клиент может запросить DHCP-сервис, чтобы получить свои конфигурационные параметры. Интерфейс клиента к депозитарию конфигурационных параметров реализуется с помощью протокольных сообщений запроса и откликов серверов, несущих в себе конфигурационные параметры.
2.2. Динамическое выделение сетевых адресов
Вторым видом сервиса, предоставляемым DHCP, является временное или постоянное выделение клиенту сетевого (IP) адреса. Основной механизм для динамического присвоения сетевых адресов достаточно прост: клиент запрашивает использование адреса на определенный период времени. Механизм выделения адреса (ассоциация DHCP-серверов) гарантирует, что адрес в течение оговоренного времени не будет использован для других целей, и пытается прислать тот же сетевой адрес всякий раз, когда клиент его запрашивает. Клиент может расширить это время последующими запросами. Клиент может послать серверу сообщение об освобождении адреса, когда клиент более не нуждается в этом адресе. Клиент может запросить постоянное присвоение адреса, потребовав бесконечное значение времени выделения адреса. Даже при "постоянном" выделении адресов, сервер может определить большой, но не бесконечный срок аренды адреса, чтобы позволить детектирование факта, что клиент перестал работать.
При некоторых обстоятельствах может оказаться необходимым повторно присваивать сетевые адреса из-за отсутствия свободных адресов. При таких условиях, механизм выделения будет повторно присваивать адреса, чье время действительности истекло. Сервер должен использовать информацию, которая доступна в конфигурационном депозитарии, чтобы выбрать адрес, который может быть использован повторно. Например, сервер может выбрать последний из присвоенных адресов. В качестве проверки совместимости сервер должен проверить повторно используемые адреса, прежде чем их повторно пускать в оборот. Это может быть, например, контроль посредством ICMP эхо-запроса, а клиент должен проверить вновь полученный адрес, например, посредством ARP.
3. Протокол клиент-сервер
DHCP использует формат сообщение BOOTP, определенный в RFC-951 и представленный в таблице 1 и на рис. 1. Поле 'op' каждого сообщения DHCP, посланного клиентом серверу, содержит BOOTREQUEST. В поле 'op' DHCP-сообщения, посланного сервером клиенту, заносится BOOTREPLY.
Первые 4 октета поля 'опции' сообщения DHCP содержат (десятичные) коды 99, 130, 83 и 99, соответственно (это те же коды (magic cookie), что определены в RFC-1497 [17]). Остальная часть поля 'опции' состоит из списка помеченных параметров, которые называются "опции". Все "vendor extensions" перечисленные в RFC-1497, являются также опциями DHCP. Документ RFC-1533 предоставляет полный набор опций, определенных для использования с DHCP.
Несколько опций уже определено. Одной из них является опция "DHCP message type", которая должна включаться во все DHCP-сообщения. Эта опция определяет тип DHCP-сообщения. Дополнительные опции могут допускаться, требоваться или не разрешаться в зависимости от типа DHCP-сообщения.
В рамках данного документа, DHCP-сообщения, которые содержат опцию 'тип сообщения DHCP' будут восприниматься согласно типу сообщения; например, сообщение DHCP с типом опции равным 1 будет восприниматься как сообщение "DHCPDISCOVER".
3.1. Взаимодействие клиента и сервера при выделении сетевого адреса
Ниже рассматривается протокольный обмен между клиентом и сервером DHCP-сообщениями, описанными в таблице 2. Временная диаграмма на рис. 3 демонстрирует типичную схему взаимодействия клиента и сервера. Если клиент уже знает свой адрес, некоторые шаги могут быть опущены; такое упрошенное взаимодействие описано в разделе 3.2.
Таблица 2: Сообщения DHCP

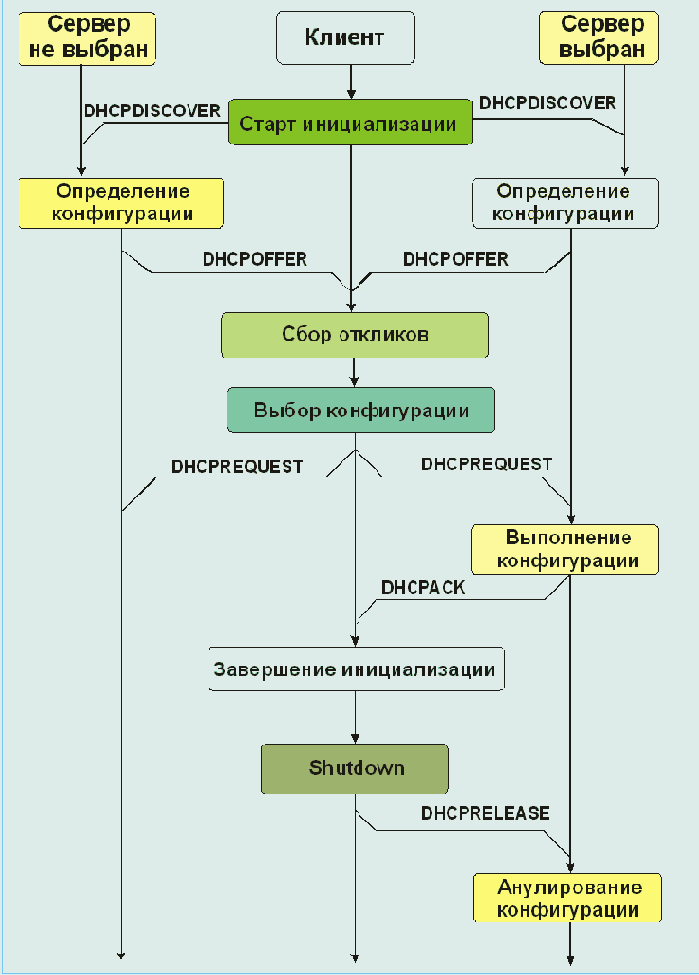

Рис. 3. Временная диаграмма обмена сообщениями между DHCP-клиентом и сервером в ходе присвоения нового сетевого адреса
3. Клиент получает одно или более сообщений DHCPOFFER от одного или более серверов. Клиент может предпочесть дождаться нескольких откликов. Клиент выбирает один сервер, которому пошлет запрос конфигурационных параметров, согласно предложению, содержащемуся в сообщении DHCPOFFER. Клиент широковещательно отправляет сообщение DHCPREQUEST, которое должно содержать опцию 'server identifier', чтобы указать, какой сервер им выбран, и которое может включать в себя другие опции, специфицирующие желательные конфигурационные значения. Опция 'requested IP-адрес' в сообщении сервера DHCPOFFER должна содержать значение 'yiaddr'. Сообщение DHCPREQUEST посылается широковещательно агентами транспортировки DHCP/BOOTP. Для того чтобы быть уверенным, что любой агент транспортировки BOOTP направляет сообщение DHCPREQUEST тому же набору DHCP-серверов, которые получили исходное сообщение DHCPDISCOVER, сообщение DHCPREQUEST должно использовать то же значение поля 'secs' заголовка DHCP-сообщения и должно посылаться по тому же широковещательному IP-адресу, что и оригинальное сообщение DHCPDISCOVER. Клиент реализует таймаут и повторно посылает сообщение DHCPDISCOVER, если не получает сообщений DHCPOFFER.
Если выбранный сервер не может адекватно реагировать на сообщение DHCPREQUEST (например, запрошенный сетевой адрес уже выделен), сервер должен реагировать посылкой сообщения DHCPNAK.
Сервер должен пометить адрес, предложенный клиенту в сообщении DHCPOFFER, как доступный, если сервер не получил от клиента никакого сообщения DHCPREQUEST.
Клиент реализует таймаут и повторно посылает сообщение DHCPREQUEST, если клиент не получает ни сообщения DHCPACK ни DHCPNAK. Клиент повторно посылает DHCPREQUEST согласно алгоритму повторной пересылки, описанному в разделе 4.1. Клиент должен выбрать число повторных передач сообщения DHCPREQUEST адекватным, чтобы обеспечить достаточную вероятность доступа к серверу, не заставляя клиента (и пользователя этого клиента) ждать слишком долго; например, клиент, осуществляя повторную пересылку так, как это описано в разделе 4.1, может повторно послать сообщение DHCPREQUEST четыре раза, при полной задержке 60 секунд, прежде чем повторно запустит процедуру инициализации. Если клиент не получает ни сообщения DHCPACK ни DHCPNAK после применения алгоритма повторной пересылки, клиент возвращается в исходное состояние и перезапускает процесс инициализации. Клиент должен уведомить пользователя о том, что процесс инициализации не прошел и делается повторная попытка.
3.2. Взаимодействие клиента и сервера при повторном использовании ранее выделенных сетевых адресов
Если клиент помнит и желает использовать выделенный ранее сетевой адрес, он может опустить некоторые шаги, рассмотренные в предыдущем разделе. Временная диаграмма на рис. 4 показывает типовое взаимодействие клиента и сервера в случае повторного использования старого сетевого адреса.

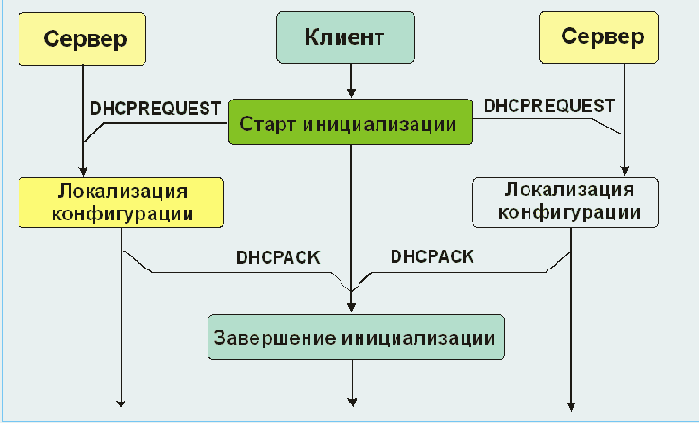

Рис. .4. Временная диаграмма обмена сообщениями между DHCP-клиентов и сервером при повторном присвоении ранее использованного сетевого адреса
Если запрос клиента не корректен (например, клиент переместился в другую субсеть), серверы должны реагировать посылкой клиенту сообщения DHCPNAK. Серверы не должны откликаться, если их информация не абсолютно надежна. Например, сервер, который идентифицирует запрос для набора параметров, который принадлежит другому серверу, и имеет истекший срок действия, сервер не должен реагировать сообщением DHCPNAK, если только серверы не используют явно механизм поддержания когерентности.
Если 'giaddr' в сообщении DHCPREQUEST равен 0x0, клиент находится в той же субсети, что и сервер. Сервер должен широковещательно послать сообщение DHCPNAK по адресу 0xffffffff, так как клиент может не иметь правильного сетевого адреса или сетевой маски, и клиент может не отвечать на ARP-запрос. В противном случае, сервер должен послать сообщение DHCPNAK по IP-адресу транспортного агента BOOTP, записанного в 'giaddr'. Транспортный агент, в свою очередь, переадресует сообщение непосредственно по аппаратному адресу клиента, так что DHCPNAK будет доставлен, даже если клиент переместился в другую сеть.
Если клиент обнаруживает, что IP-адрес в сообщении DHCPACK уже использован, клиент должен послать сообщение DHCPDECLINE серверу и повторно запустить процесс конфигурации, послав запрос на новый сетевой адрес. Это действие соответствует переходу клиента в состояние INIT на диаграмме состояния DHCP, которая описана в разделе 4.4.
Если клиент получает сообщение DHCPNAK, он не может повторно использовать свой запомненный сетевой адрес. Он должен вместо этого запросить новый адрес путем повторного запуска конфигурационного процесса. Это действие соответствует переходу клиента в состояние INIT на диаграмме состояния DHCP.
Клиент выполняет таймаут и повторно посылает сообщение DHCPREQUEST. Если клиент не получает ни сообщения DHCPACK, ни DHCPNAK, клиент, согласно алгоритму из раздела 4.1, повторно посылает сообщение DHCPREQUEST. Клиент должен выбрать число повторных передач сообщения DHCPREQUEST адекватным, чтобы обеспечить достаточную вероятность доступа к серверу, не заставляя клиента (и пользователя этого клиента) ждать слишком долго. Например, клиент, осуществляя повторную пересылку так, как это описано в разделе 4.1, может повторно передать сообщение DHCPREQUEST четыре раза при полной задержке 60 секунд, прежде чем повторно запустит процедуру инициализации. Если клиент после повторной пересылки не получил ни сообщения DHCPACK, ни DHCPNAK, он может решить использовать присвоенный ранее сетевой адрес и конфигурационные параметры вплоть до истечения срока их действия. Это соответствует переходу в состояние BOUND на диаграмме состояний клиента, показанной на рис. 5.
Заметим, что в случае, когда клиент сохраняет свой сетевой адрес локально, при корректном прерывании сессии (shutdown) он не должен отказываться от конфигурационного набора. Только в случае, когда клиенту нужно отказаться от конфигурационного набора, например, клиент намеривается перейти в другую субсеть, он будет должен послать сообщение DHCPRELEASE.
3.3. Интерпретация и представление значений времени
Клиент получает сетевой адрес на определенный период времени (который может быть бесконечным). В данном протоколе время измеряется в секундах. Значение времени 0xffffffff зарезервировано для обозначения бесконечности.
Так как клиент и сервер могут не иметь синхронизованных часов, значения времени в DHCP-сообщения являются относительными, и должны интерпретироваться с учетом показаний локальных часов клиента. Время измеряется в секундах и представляется в виде 32-битных кодов без знака. Это позволяет описывать относительные интервалы времени от 0 до примерно 100 лет, что вполне приемлемо для целей протокола DHCP.
Алгоритм интерпретации времени действия конфигурационного набора, представленный в предыдущем параграфе, предполагает, что часы клиента и сервера стабильны относительно друг друга. Если имеется относительный дрейф этих часов, сервер может считать время действия конфигурационного набора исчерпанным, а клиент - нет. Чтобы компенсировать такого рода эффект, сервер может послать клиенту значение времени действия короче того, которое он записывает в свою базу данных.
3.4. Получение параметров при внешне заданных адресах
Если клиент получил сетевой адрес каким-то другим образом (например, при ручной конфигурации), он может использовать запрос-сообщение DHCPINFORM, чтобы получить другие локальные конфигурационные параметры. Серверы, получив сообщение DHCPINFORM, формируют сообщение DHCPACK с любыми конфигурационными параметрами, приемлемыми для клиента. При этом сетевой адрес не присваивается, не проверяется существующий набор параметров, не заполняется 'yiaddr' и не задаются параметры времени действия конфигурационного набора. Серверы должны послать ответ DHCPACK по уникастному адресу, заданному в поле 'ciaddr' сообщения DHCPINFORM.
Сервер в целях совместимости должен проверить сетевой адрес в сообщении DHCPINFORM, но не должен проверять существующее значение времени действия конфигурационного набора. Сервер формирует сообщение DHCPACK, содержащее конфигурационные параметры для клиента, приславшего запрос, и посылает сообщение DHCPACK непосредственно клиенту.
3.5. Параметры клиента в DHCP
Не все клиенты требуют инициализации всех параметров, перечисленных в приложении A. Используются два способа сокращения числа параметров, пересылаемых от сервера клиенту. 1. Большинство параметров имеет значения по умолчанию, определенные в Host Requirements RFC; если клиент не получил параметров от сервера, которые переписывают значения по умолчанию, клиент использует эти значения. 2. В своем исходном сообщении DHCPDISCOVER или DHCPREQUEST, клиент может предоставить серверу список специфических параметров, которые ему нужны. Если клиент включает список параметров в сообщение DHCPDISCOVER, он должен включать этот список в любое последующее сообщение DHCPREQUEST.
Клиент должен включить опцию 'maximum DHCP message size', чтобы позволить серверу знать, максимальный размер его DHCP-сообщений. Параметры, присланные в ответ клиенту, могут иметь размер больший, чем выделено для опций в сообщении DHCP. В этом случае, два дополнительных опционных флага (которые должны присутствовать в поле 'опции' сообщения) индицируют, что для опций должны использоваться поля 'file' и 'sname'.
Клиент может проинформировать сервер о том, в каких конфигурационных параметрах заинтересован клиент, включив опцию 'parameter request list'.
Кроме того, клиент может предложить значения для сетевого адреса и времени его действия в сообщении DHCPDISCOVER. Клиент может включить опцию 'requested IP-адрес', чтобы предложить конкретное значение IP-адреса, которое он хотел бы получить, и может включить опцию 'IP-адрес lease time', чтобы предложить предпочтительное значение времени действия конфигурационного набора. Другие опции, представляющие рекомендации по конфигурационным параметрам, допустимы в сообщении DHCPDISCOVER или DHCPREQUEST. Однако дополнительные опции могут игнорироваться серверами, и разные серверы могут прислать различные отклики на одни и те же опции. Опция 'requested IP-адрес' должна заноситься только в сообщение DHCPREQUEST, когда клиент проверяет конфигурационные параметры, полученные ранее. Клиент заполняет поле 'ciaddr', только когда он имеет корректный IP-адрес в состояниях BOUND, RENEWING или REBINDING.
Если сервер получает сообщение DHCPREQUEST с некорректным 'запрошенным IP-адресом', он должен прислать клиенту сообщение DHCPNAK и может уведомить о проблеме системного администратора. Сервер может включить код ошибки в опцию сообщения.
3.6. Применение DHCP для клиентов с несколькими интерфейсами
Клиент с несколькими сетевыми интерфейсами должен использовать DHCP для получения конфигурационных параметров через каждый из интерфейсов независимо.
3.7. Когда клиентам следует использовать DHCP?
Клиент должен использовать DHCP для нового запроса или верификации своего IP-адреса и сетевых параметров всякий раз, когда локальные конфигурационные параметры изменились; например, во время перезагрузки системы или после сетевого разрыва, так как локальная сетевая конфигурация может измениться без информирования об этом клиента или пользователя.
Если клиент знает предыдущий сетевой адрес и не может контактировать с локальным DHCP-сервером, клиент может продолжать использовать предыдущий сетевой адрес до тех пор, пока время действия адреса не истечет. Если время действия исчерпано до того, как клиент смог контактировать с DHCP-сервером, клиент должен немедленно прекратить использование текущего сетевого адреса и может проинформировать о данной проблеме локального пользователя.
4. Спецификация протокола DHCP для системы клиент-сервер
В этом разделе, мы предполагаем, что DHCP-сервер имеет блок сетевых адресов, из которого он может удовлетворять запросы. Каждый сервер поддерживает базу данных присвоенных адресов и времен их действия.
4.1. Формирование и посылка сообщений DHCP
Клиенты и серверы DHCP конструируют DHCP-сообщения путем заполнения полей в секции сообщения с фиксированным форматом и присоединяя помеченные информационные элементы переменной длины в секции опций. Область опций включает в себя 4-октетную секцию 'magic cookie' (которая описана в разделе 3), за которой следуют собственно опции. Последняя опция должна быть всегда опцией 'end'.
DHCP использует в качестве транспортного протокола UDP. DHCP-сообщения от клиента к серверу посылаются через порт DHCP-сервера (67), а DHCP-сообщения от сервера к клиенту посылаются через порт DHCP-клиента (68). Сервер с несколькими сетевыми адресами (например, ЭВМ с несколькими сетевыми интерфейсами) может использовать для передачи исходящего DHCP-сообщения любой из своих сетевых адресов.
Поле 'server identifier' используется как для идентификации DHCP-сервера в DHCP-сообщении, так и в качестве адреса места назначения при передаче информации от клиента серверу. Сервер с несколькими сетевыми адресами должен быть готов воспринимать любой из своих сетевых адресов в качестве идентификатора в DHCP-сообщении. Чтобы адаптироваться к потенциально не полной сетевой коннективности, сервер должен выбрать адрес в качестве 'server identifier', который по информации сервера доступен со стороны клиента. Например, если DHCP-сервер и DHCP-клиент подключены к одной субсети (т.e., поле 'giaddr' в сообщении от клиента равно нулю), сервер должен выбрать свой IP-адрес, используемый для передачи в пределах субсети в качестве 'server identifier'. Если сервер использует несколько IP-адресов в субсети, он может воспользоваться любым таким адресом. Если сервер получил сообщение через DHCP-агента доставки, сервер должен в качестве 'server identifier' выбрать адрес интерфейса, через который получено сообщение, (если только сервер не имеет других, лучших идей по поводу такого выбора). DHCP-клиенты должны использовать IP-адрес, переданный через опцию 'server identifier', для любого уникастного запроса, адресованного DHCP-серверу.
Сообщения DHCP посылаются клиентом широковещательно, до тех пор пока он не получит свой IP-адрес, адрес поля отправителя в IP-заголовке при этом должно быть равно нулю.
Если поле 'giaddr' в DHCP-сообщении клиента не равно нулю, сервер посылает любой отклик в порт 'DHCP server' агента транспортировки BOOTP, чей адрес указан в 'giaddr'. Если поле 'giaddr' равно нулю, а поле 'ciaddr' не равно нулю, тогда сервер посылает сообщения DHCPOFFER и DHCPACK по уникастному адресу, записанному в поле 'ciaddr'. Если 'giaddr' равно нулю и 'ciaddr' равно нулю, а бит broadcast =1, тогда сервер посылает сообщения DHCPOFFER и DHCPACK по адресу 0xffffffff. Если бит broadcast =1 и 'giaddr' равно нулю и 'ciaddr' равно нулю, тогда сервер посылает сообщения DHCPOFFER и DHCPACK по аппаратному адресу клиента и адресу 'yiaddr'. Во всех случаях, когда 'giaddr' равно нулю, сервер широковещательно посылает любое сообщение DHCPNAK по адресу 0xffffffff.
Если опции в DHCP-сообщении распространяются на поля 'sname' и 'файл', в поле 'опции' должна появиться опция 'option overload', со значением 1, 2 или 3, как это специфицировано в RFC-1533. Если в поле 'опции' присутствует опция 'option overload', опции в этом поле должны завершаться опцией 'end', и могут содержать один или более опций 'pad' (заполнитель). Опции в полях 'sname' и 'файл' (если их применение индицировано опцией 'options overload') должны начинаться с первого октета поля, завершаться опцией 'end', и за ними для заполнения пространства до конца поля должны следовать опции 'pad'. Любая индивидуальная опция в полях 'опции', 'sname' и 'файл' должна полностью умещаться в поле. Опции в поле 'options' должны интерпретироваться первыми, так чтобы любая 'option overload' могла быть воспринята. Поле 'файл' должно интерпретироваться следующим (если опция 'option overload' указывает, что поле 'файл' содержит опции DHCP), за ним должно следовать поле 'sname'.
Значения, передаваемые в метку 'option' могут превосходить по длине 255 октетов, выделенных на одну опцию (например, список маршрутизаторов опции 'router' [21]). Опции могут появляться только раз, если только явно не указано обратного. Клиент присоединяет значения кратных опций к общему списку параметров для конфигурации.
Клиенты DHCP ответственны за доставку всех сообщений. Клиент должен адаптировать стратегию повторных передач, которая включает в себя экспоненциальный алгоритм вычисления псевдослучайных задержек между повторными пересылками. Задержки между повторными пересылками должны быть выбраны так, чтобы предоставить достаточно времени для ответов сервера с учетом условия связи между клиентом и сервером. Например, в сети 10Mбит/c Ethernet, задержка перед первой повторной посылкой должна быть случайным образом равномерно распределенной при среднем значении 4 секунды. Задержка следующей (второй) ретрансмиссии должна быть также случайной и составлять 8 секунд. Значения последовательных повторных передач должны при каждой последующей попытке удваиваться. Максимальное значение равно 64 секунд. Клиент может обеспечить для пользователя индикацию попыток повторной передачи.
Поле 'xid' используется клиентом для установления соответствия между приходящим DHCP-сообщением и отправленного ранее запросом. DHCP-клиент должен выбрать 'xid так чтобы минимизировать вероятность получения идентичных 'xid' разными клиентами. Например, клиент может выбирать разные, случайные начальные 'xid' каждый раз, когда клиент перезагружается, а далее использует инкрементацию этого значения при последующих передачах вплоть до следующей перезагрузки. Выбор нового 'xid' для каждой последующей повторной передачи относится на усмотрение конкретной программной реализации. Клиент может решить повторно использовать то же самое значение 'xid' или выбрать новый 'xid' для передачи каждого сообщения.
В норме, DHCP-серверы и агенты доставки BOOTP пытаются доставить сообщения DHCPOFFER, DHCPACK и DHCPNAK непосредственно клиенту, используя уникастную адресацию. IP-адрес места назначения (в IP-заголовке) равен адресу 'yiaddr', а адрес связного уровня равен 'chaddr'. К сожалению, некоторые реализации клиентов не могут получать уникастные IP-дейтограммы до тех пор, пока приложение не будет сконфигурировано и клиент не получит корректный IP-адрес (это ведет к тупику, когда IP-адрес не может быть получен клиентом до тех пор, пока в результате конфигурационного процесса он этот самый адрес не получит).
Клиент, который не может получать уникастные IP-дейтограммы, пока его протокольная программа не сконфигурирована, должен установить бит BROADCAST=1 в поле флагов в любом сообщении DHCPDISCOVER или DHCPREQUEST, которые клиент посылает. Бит BROADCAST укажет, что DHCP-сервер и агент транспортировки BOOTP должны посылать клиенту сообщения широковещательно. Клиент, который может получать уникастные IP-дейтограммы до того как его программа сконфигурирована, должен сделать бит BROADCAST равным 0.
Сервер или агент доставки, посылающие или передающие DHCP-сообщение непосредственно DHCP-клиенту (т.e., не агенту транспортировки, указанному в поле 'giaddr'), должны анализировать бит BROADCAST поля 'флаги'. Если этот бит равен 1, DHCP-сообщение должно быть послано как широковещательное по адресу 0xffffffff. Если бит BROADCAST равен 0, сообщение должно быть послано по уникастному IP-адресу указанному в поле 'yiaddr'. Если уникастная транспортировка невозможна, сообщение может быть послано по широковещательному адресу 0xffffffff.
4.2. Административное управление сервером DHCP
DHCP-серверы не обязаны откликаться на каждое сообщение DHCPDISCOVER и DHCPREQUEST, которое они получают. Например, сетевой администратор с целью сохранения строгого контроля за клиентами, подключенными к сети, может захотеть сконфигурировать DHCP-серверы так, чтобы они реагировали только на клиентов, которые были зарегистрированы ранее с помощью некоторого внешнего механизма. Спецификация DHCP описывает только взаимодействие между клиентами и серверами, когда они хотят этого; описание административного контроля со стороны системного администратора находится вне пределов данной спецификации. Специальные реализации DHCP-серверов могут включать в себя любые механизмы административного контроля.
При некоторых условиях, DHCP-сервер будет должен проанализировать значения опций vendor class, включенные в сообщения DHCPDISCOVER или DHCPREQUEST с тем, чтобы определить корректные параметры для конкретного клиента.
DHCP- сервер должен использовать некоторый уникальный идентификатор, для того чтобы установить соответствие между клиентом и его набором конфигурационных параметров. Клиент может решить выдать идентификатор с помощью опции 'client identifier'. Если клиент предоставляет 'client identifier', он должен использовать его во всех последующих сообщениях, а сервер должен использовать этот идентификатор для распознавания клиента. Если клиент не предоставляет опцию 'client identifier', сервер должен для идентификации клиента использовать содержимое поля 'chaddr'. Для клиента DHCP весьма важно использовать уникальный идентификатор в пределах субсети, к которой он подключен согласно опции 'client identifier'. Использование 'chaddr' в качестве уникального идентификатора клиента может вызвать непредсказуемые результаты, так как такой идентификатор может быть ассоциирован с аппаратным интерфейсом, который может быть передан новому клиенту. Чтобы избежать непредсказуемых изменений сетевого адреса клиента (из-за переноса аппаратного интерфейса) некоторые узлы могут использовать в качестве идентификатора клиента серийный номер производителя. Сетевые узлы могут также использовать в качестве идентификатора клиента DNS-имя.
Клиенты DHCP вольны использовать любую стратегию при выборе DHCP-сервера из числа тех, список которых клиент получает в сообщении DHCPOFFER. Реализация клиента должна предоставлять для пользователя механизм выбора значений 'vendor class identifier'.
4.3. Поведение сервера DHCP
DHCP-сервер обрабатывает приходящие от клиента DHCP-сообщения на основе текущего состояния набора конфигурирующих параметров клиента. DHCP-сервер может получать от клиента следующие сообщения:
o DHCPDISCOVER
o DHCPREQUEST
o DHCPDECLINE
o DHCPRELEASE
o DHCPINFORM
В таблице 3 рассмотрено использование полей и опций в DHCP-сообщении сервера.
4.3.1. Сообщение DHCPDISCOVER
Когда сервер получает от клиента сообщение DHCPDISCOVER, он выбирает сетевой адрес для клиента, приславшего запрос. Если нет свободного адреса, сервер может проинформировать о проблеме системного администратора. Если адрес доступен, новый адрес должен быть выбран следующим образом:
Как это описано в разделе 4.2, сервер может, по административным причинам, присвоить адрес отличный от запрошенного, или может повторно использовать адрес для конкретного клиента, даже если имеются свободные адреса.
Заметим, что в некоторых сетевых архитектурах (например, в Интернет с более чем одной IP-субсетью, сопряженной с физическим сетевым сегментом), DHCP-клиенту должен быть присвоен адрес из другой субсети, а не адрес, записанный в 'giaddr'. Таким образом, DHCP не требует, чтобы клиенту был присвоен адрес из субсети 'giaddr'. Сервер волен выбрать какую-то другую субсеть. Механизм выбора IP-адреса находится вне пределов данной спецификации.
Если это не требуется для корректной работы DHCP, сервер не должен повторно использовать выбранный сетевой адрес, прежде чем клиент пришлет сообщение серверу DHCPOFFER. Сервер может решить записать этот адрес, как предложенный клиенту. Он должен также выбрать время действия конфигурационного набора, согласно следующим правилам:
| o | Если клиент не запросил специальный конфигурационный набор в сообщении DHCPDISCOVER и клиент уже имеет сетевой адрес, сервер присылает значение времени действия, ранее присвоенное данному адресу (заметим, что клиент должен явно запросить установления времени действия набора, чтобы переписать значение, ассоциированное с данным адресом), в противном случае |
| o | Если клиент не запросил определенное значение времени действия конфигурационного набора в сообщении DHCPDISCOVER и клиент не имеет сетевого адреса, сервер присваивает времени действия набора местное значение по умолчанию, в противном случае |
| o | Если клиент запросил специальный конфигурационный набор параметров в сообщении DHCPDISCOVER (вне зависимости оттого, имел ли он уже сетевой адрес), сервер может либо предоставить запрошенный набор (если это согласуется с местной политикой) или выбрать другой набор. |
/p> Таблица 3. Поля и опции, используемые DHCP-серверами
Поле |
DHCPOFFER |
DHCPACK |
DHCPNAK |
| 'op' | BOOTREPLY | BOOTREPLY | BOOTREPLY |
| 'htype' | Из RFC "Assigned Numbers" | ||
| 'hlen' | Длина аппаратного адреса в октетах | ||
| 'hops' | 0 | 0 | 0 |
| 'xid' | 'xid' из сообщения клиента DHCPDISCOVER | 'xid' из сообщения клиента DHCPREQUEST | 'xid' из сообщения клиента DHCPREQUEST |
| 'secs' | 0 | 0 | 0 |
| 'ciaddr' | 0 | 'ciaddr' из DHCPREQUEST или 0 | 0 |
| 'yiaddr' | IP-адрес предложенный клиенту | IP-адрес присвоенный клиенту | 0 |
| 'siaddr' | IP-адрес следующего сервера загрузки | IP-адрес следующего сервера загрузки | 0 |
| 'flags' | 'flags' из сообщения клиента DHCPDISCOVER | флаги' из сообщения клиента DHCPREQUEST | 'flags' из сообщения клиента DHCPREQUEST |
| 'giaddr' | 'giaddr' из сообщения клиента DHCPDISCOVER | 'giaddr' из сообщения клиента DHCPREQUEST | 'giaddr' >из сообщения клиента DHCPREQUEST |
| 'chaddr' | 'chaddr' из сообщения клиента DHCPDISCOVER | 'chaddr' из сообщения клиента DHCPREQUEST | 'chaddr' из сообщения клиента DHCPREQUEST |
| 'sname' |
Имя ЭВМ сервера или опции |
Имя ЭВМ сервера или опции |
(не используется) |
| 'файл' |
Файл загруз. клиента имя или опции |
Файл загруз. клиента имя или опции |
(не используется) |
| 'опции' | опции | опции |
Опция |
DHCPOFFER |
DHCPACK |
DHCPNAK |
| Запрошенный IP-адрес | не должен | не должен | не должен |
| IP-адрес lease time | должен |
должен (DHCPREQUEST) не должен (DHCPINFORM) |
не должен |
| Использование полей 'файл'/'sname' | может | может | не должен |
| Тип сообщения DHCP | DHCPOFFER | DHCPACKDHCPNAK | |
| Список параметров | не должен | не должен | не должен |
| Сообщение | должен | должен | должен |
| Идентификатор клиента | не должен | не должен | может |
| Идентификатор Vendor class | может | может | может |
| Идентификатор сервера | должен | должен | должен |
| Макс. размер сообщения | не должен | не должен | не должен |
| Все прочие | может | может | не должен |
| o | Сетевой адрес клиента, как это определено правилами приведенными выше, |
| o | Время действия клиентского набора, как это определено правилами из данного раздела, |
| o |
Параметры, запрошенные клиентом, согласно следующим правилам: |
| - Если в сервере явно задано значение параметра по умолчанию, сервер должен включить это значение в соответствующую опцию поля 'option', в противном случае | |
| - Если сервер распознает параметр, как параметр, определенный в документе Host Requirements, сервер должен включить его значение по умолчанию (как это рекомендуется в документе Host Requirements), в соответствующую опцию в поле 'option', в противном случае | |
| - Сервер не должен присылать значение этого параметра |
/p> Сервер должен предоставить столько запрошенных параметров, сколько возможно, должен опустить любые параметры, которые не может предоставить. Сервер должен включить каждый запрошенный параметр только один раз, если только не разрешено обратного в опциях DHCP и в документе Vendor Extensions BOOTP.
Сервер может прислать 'vendor class identifier', использованный чтобы определить параметры в сообщении DHCPOFFER, чтобы помочь клиенту решить, какой выбрать DHCPOFFER. Сервер вводит поле 'xid' из сообщения DHCPDISCOVER в поле 'xid' сообщения DHCPOFFER и посылает клиенту, приславшему запрос, сообщение DHCPOFFER.
4.3.2. Сообщение DHCPREQUEST
Сообщение DHCPREQUEST может прийти от клиента, реагирующего на сообщение сервера DHCPOFFER, от клиента, верифицирующего ранее выделенный IP-адрес, или от клиента, расширяющего время действия конфигурационного набора. Если сообщение DHCPREQUEST содержит опцию 'server identifier', то это отклик на сообщение DHCPOFFER. В противном случае, сообщение является запросом верификации или расширения времени действия набора. Если клиент использует 'client identifier' в сообщении DHCPREQUEST, он должен использовать его во всех последующих сообщениях. Если клиент включил список запрашиваемых параметров в сообщение DHCPDISCOVER, он должен включить этот список во все последующие сообщения. Любые конфигурационные параметры в сообщении DHCPACK не должны конфликтовать с полученными ранее в сообщении DHCPOFFER. Клиент должен использовать для конфигурации параметры из сообщения DHCPACK. Клиенты посылают сообщения DHCPREQUEST следующим образом:
o DHCPREQUEST, сформированный в состоянии SELECTING:
Клиент вводит адрес выбранного сервера 'server identifier', 'ciaddr' должен быть равен нулю, в ‘запрошенный IP-адрес' должно быть записано значение yiaddr, взятое из DHCPOFFER.
Заметим, что клиент может собрать несколько сообщений DHCPOFFER и выбрать наилучшее предложение. Клиент определяет свой выбор путем идентификации сервера в сообщении DHCPREQUEST. Если клиент получает неприемлемые предложения, клиент может попробовать другое сообщение DHCPDISCOVER. Следовательно, серверы не могут получить DHCPREQUEST, из которого они могли бы решить, принял ли клиент данное предложение. Так как серверы не осуществили присвоение какого-либо сетевого адреса на основе DHCPOFFER, они вольны повторно использовать предложенные сетевые адреса в откликах на последующие запросы. Серверы не должны повторно использовать предложенные адреса и могут реализовать зависимый от реализации механизм таймаутов в процессе принятия решения о повторном использовании предложенных адресов.
o DHCPREQUEST генерируется в состоянии INIT-REBOOT:
Поле 'server identifier' не должно быть заполнено, в опции 'Запрошенный IP-адрес' должен быть записан предшествующий адрес, присвоенный клиенту. 'ciaddr' должен быть равен нулю. Клиент пытается верифицировать присвоенный ранее конфигурационный набор. Сервер должен клиенту послать сообщение DHCPNAK, если ‘запрошенный IP-адрес’ не корректен, или относится к неверной сети.
Определение того, находится ли клиент в состоянии INIT-REBOOT, осуществляется просмотром содержимого 'giaddr', опции 'requested IP-адрес', и базы данных. Если DHCP-сервер обнаружит, что клиент находится не в той сети (т.e., результат наложения локальной маски субсети или маски удаленной субсети (если 'giaddr' не равно нулю) на опцию 'запрошенный IP-адрес' выдает не реальный результат), тогда сервер должен послать клиенту сообщение DHCPNAK. Если с сетью все в порядке, тогда DHCP-сервер должен проверить, корректна ли запись клиента о его IP-адресе. Если нет, сервер должен послать клиенту сообщение DHCPNAK. Если DHCP-сервер не имеет записи об этом клиенте, тогда он должен оставаться пассивным, и может выдать предупреждение сетевому администратору.
Если 'giaddr' в сообщении DHCPREQUEST равен 0x0, клиент находится в той же субсети, что и сервер. Сервер должен широковещательно послать сообщение DHCPNAK по адресу 0xffffffff, так как клиент не может иметь корректный сетевой адрес или сетевую маску, и клиент не может откликаться на ARP-запросы.
Если в сообщении DHCPREQUEST установлен 'giaddr', клиент находится в другой субсети. Сервер должен установить широковещательный бит в DHCPNAK, агент отклика пошлет клиенту сообщение DHCPNAK широковещательно, так как клиент может не иметь корректного сетевого адреса или сетевой маски, и клиент может не откликаться на ARP-запросы.
o DHCPREQUEST генерируется в состоянии RENEWING:
'server identifier' не должен быть заполнен, опция 'запрошенный IP-адрес' не должна быть заполнена, в 'ciaddr' должен быть записан IP-адрес клиента. В этой ситуации, клиент полностью сконфигурирован, и пытается расширить срок действия конфигурационного набора. Это сообщение будет послано по уникастному адресу, таким образом, в обмен не будет вовлечено никаких агентов транспортировки. Так как 'giaddr' не заполнен, DHCP-сервер будет полагаться на значениеn 'ciaddr', и использовать его при передаче данных клиенту.
Клиент может пожелать обновить или расширить время действия конфигурационного набора до T1. Сервер может пожелать не расширять время действия (например, по решению сетевого администратора), но должен в любом случае откликнуться сообщением DHCPACK.
o DHCPREQUEST генерируется в состоянии REBINDING:
'server identifier' не должен быть заполнен, опция 'запрошенный IP-адрес' не должна быть заполнена, в 'ciaddr' должен быть записан IP-адрес клиента. В этой ситуации, клиент полностью сконфигурирован, и пытается увеличить время действия набора параметров. Это сообщение должно быть передано широковещательно по IP-адресу 0xffffffff. DHCP-сервер должен проверить корректность 'ciaddr' прежде чем откликаться на DHCPREQUEST. DHCPREQUEST от клиента в состоянии REBINDING имеет целью согласовать узлы, имеющие несколько DHCP-серверов, а также предложить механизм для согласования времен действия конфигурационных наборов, предлагаемых разными серверами. DHCP-сервер может расширить время действия набора параметров клиента, только если он имеет для этого административные привилегии.
4.3.3. Сообщение DHCPDECLINE
Если сервер получает сообщение DHCPDECLINE, клиент каким-то образом обнаружил, что предлагаемый сетевой адрес уже используется. Сервер должен пометить сетевой адрес как недоступный и уведомить администратора системы о возможной конфигурационной проблеме.
4.3.4. Сообщение DHCPRELEASE
При получении сообщения DHCPRELEASE, сервер помечает сетевой адрес, как не присвоенный. Сервер должен хранить запись с конфигурационными параметрами клиента для возможного последующего использования при поступлении соответствующего запроса.
4.3.5. Сообщение DHCPINFORM
Сервер реагирует на сообщение DHCPINFORM посылкой сообщения DHCPACK непосредственно по адресу, записанному в поле 'ciaddr' сообщения DHCPINFORM. Сервер не должен уведомлять клиента об истечении времени действия конфигурационного набора и не должен производить запись в 'yiaddr'. Сервер включает в сообщение DHCPACK другие параметры, как это определено в разделе 4.3.1.
4.3.6. Сообщения клиента
Таблица 4 характеризует различие между сообщениями клиента в различных состояниях
Таблица 4. Сообщения клиента для различных состояний
| INIT-REBOOT | SELECTING | RENEWING | REBINDING | |
| broad/unicast | Широковещ. | Широковещ | Уникастный | Широковещ |
| server-ip | Не должен | Должен | Не должен | Не должен |
| Запрошенный IP | Должен | Должен | Не должен | Не должен |
| ciaddr | нуль | нуль | IP адрес | IP адрес |
4.4. Поведение клиента DHCP
На рис. 5 представлена диаграмма состояний для DHCP-клиента. Клиент может получить следующие сообщения от сервера:
o DHCPOFFER
o DHCPACK
o DHCPNAK
Сообщение DHCPINFORM не показано на рис. 5. Клиент просто посылает DHCPINFORM и ждет сообщения-отклика DHCPACK. Раз клиент выбрал свои параметры, он завершил процесс конфигурации.
Таблица 5 описывает использование полей и опций DHCP-сообщения клиента.

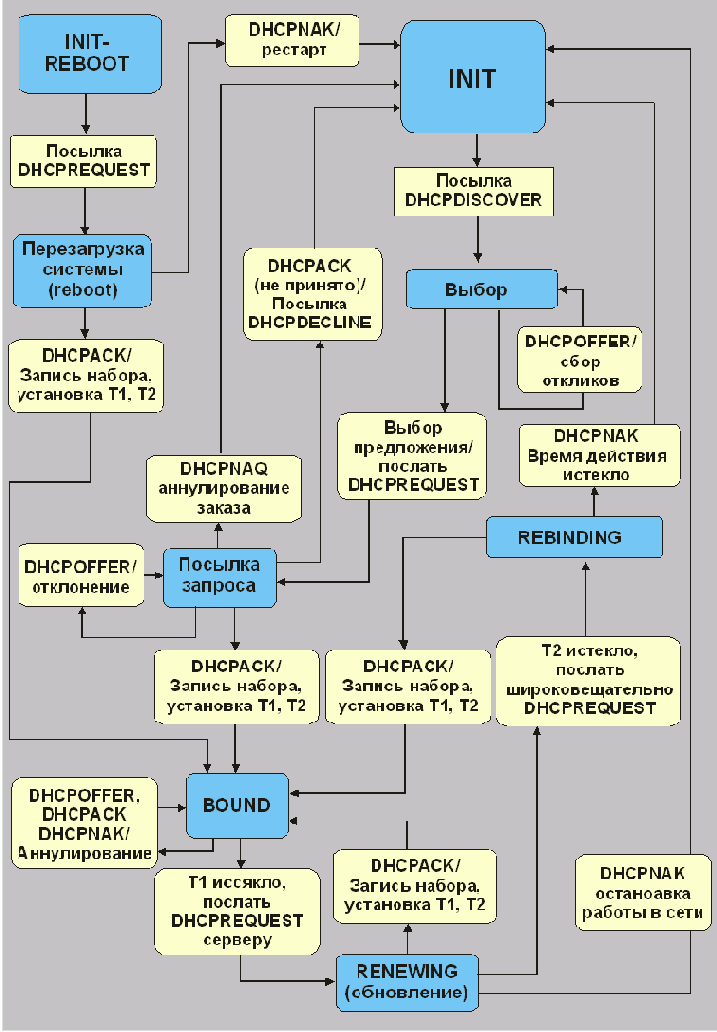

Рис. 5. Диаграмма состояний DHCP-клиента
4.4.1. Инициализация и выделение сетевого адреса
Клиент начинает работу в состоянии INIT и формирует сообщение DHCPDISCOVER. Клиент должен ждать случайное время в интервале 1-10 секунд, для того чтобы десинхронизовать процессы при запуске DHCP. Клиент устанавливает 'ciaddr' равным 0x00000000. Клиент может запросить специфические параметры путем включения опции 'parameter request list'. Клиент может предложить сетевой адрес и/или время действия набора параметров путем включения опций 'запрошенный IP-адрес' и 'IP-address lease time'. Клиент должен включить его аппаратный адрес в поле 'chaddr', если это необходимо для доставки DHCP-откликов. Клиент может включить уникальный идентификатор в опцию 'client identifier', как это описано в разделе 4.2. Если клиент включил список запрашиваемых параметров в сообщение DHCPDISCOVER, он должен включать этот список во все последующие сообщения.
Клиент генерирует и записывает случайный идентификатор транзакции, вставляет этот идентификатор в поле 'xid'. Клиент записывает свое локальное время для использования позднее при вычислении времени пригодности набора конфигурационных параметров. Клиент затем посылает широковещательно DHCPDISCOVER по локальному аппаратному адресу 0xffffffff, по широковещательному IP-адресу и UDP-порту 'DHCP-сервера'.
Если 'xid' приходящего сообщения DHCPOFFER не согласуется с 'xid' последнего сообщения DHCPDISCOVER, сообщение DHCPOFFER должно молча игнорироваться. Любое приходящее сообщение DHCPACK должно молча игнорироваться.
Клиент собирает сообщения DHCPOFFER за определенный период времени, выбирает одно сообщение DHCPOFFER из числа приходящих сообщений DHCPOFFER (например, первое сообщение DHCPOFFER или сообщение DHCPOFFER от сервера, используемого ранее) и извлекает адрес сервера из опции 'server identifier' сообщения DHCPOFFER. Время, в течение которого клиент собирает сообщения, и механизм, используемый для выбора одного DHCPOFFER зависит от конкретной реализации.
Таблица 5. Поля и опции, используемые клиентами DHCP
Поле |
DHCPDISCOVER DHCPINFORM |
DHCPREQUEST |
DHCPDECLINE, DHCPRELEASE |
| 'op' | BOOTREQUEST | BOOTREQUEST | BOOTREQUEST |
| 'htype' | Из RFC"Assigned Numbers" | ||
| 'hlen' | Длина аппаратного адреса в октетах | ||
| 'шаги' | 0 | 0 | 0 |
| 'xid' | выбрано клиентом | 'xid' из сообщения сервера DHCPOFFER | выбрано клиентом |
| 'secs' | 0 или число сек с момента, когда HCP-процесс запущен | 0 или число сек со времени, когдаDHCP- процесс запущен | 0 |
| 'флаги' | Устанавливает 'BROADCAST'-флаг, если клиент требует широковещательного отклика | Устанавливает 'BROADCAST' флаг, если клиент требует широковещательного отклика | 0 |
| 'ciaddr' | 0 (DHCPDISCOVER) сетевой адрес клиента(DHCPINFORM) | 0 или сетевой адрес клиента (BOUND/RENEW/REBIND) | 0 (DHCPDECLINE) сетевой адрес клиента (DHCPRELEASE) |
| 'yiaddr' | 0 | 0 | 0 |
| 'siaddr' | 0 | 0 | 0 |
| 'giaddr' | 0 | 0 | 0 |
| 'chaddr' | аппаратный адрес клиента | аппаратный адрес клиента | аппаратный адрес клиента |
| 'sname' | опции, если указано в 'sname/file' опция; иначе не используется | опции, если указано в 'sname/file' опция; иначе не используется | (не используется) |
| 'файл' | опции, если указано в 'sname/file' опция; иначе не используется | опции, если указано в 'sname/file' опция; иначе не используется | (не используется) |
| 'опции' | опции | опции | (не используется) |
/p>
Опция |
DHCPDISCOVER DHCPINFORM |
DHCPREQUEST |
DHCPDECLINE, DHCPRELEASE |
| Requested IP-address |
Может (DISCOVER) не должен (INFORM) |
Должен (в SELECTING или INIT-REBOOT) не должен (в BOUND или RENEWING) |
Должен (DHCPDECLINE), не должен (DHCPRELEASE) |
| IP-address lease time |
Может (DISCOVER) не должен (INFORM) |
Может | Не должен |
| Использование полей 'file'/'sname' | Может | Может | Может |
| Тип сообщения DHCP | DHCPDISCOVER/ DHCPINFORM | DHCPREQUEST | DHCPDECLINE/ DHCPRELEASE |
| Идентификатор клиента | Может | Может | Может |
| Vendor class identifier | Может | Может | Не должен |
| Идентификатор сервера | Не должен |
Должен (после SELECTING) Не должен (после INIT-REBOOT, BOUND, RENEWING или REBINDING) |
Должен |
| Parameter request list | Может | Может | Не должен |
| Maximum message size | Может | Может | Не должен |
| Message | Не следует | Не следует | Следует |
| Site-specific | Может | Может | Не должен |
| Прочие | Может | Может | Не должен |
4.4.2. Инициализация при известном сетевом адресе
Клиент начинает работу в состоянии INIT-REBOOT и посылает сообщение DHCPREQUEST. Клиент должен вставить свой сетевой адрес в опцию 'requested IP-адрес' сообщения DHCPREQUEST. Клиент может запросить специфические конфигурационные параметры, включив опцию 'parameter request list'. Клиент генерирует и записывает случайный идентификатор транзакции и заносит этот идентификатор в поле 'xid'. Клиент записывает свое локальное время для последующего использования при вычислении времени истечения пригодности конфигурационного набора параметров. Клиент не должен включать 'server identifier' в сообщение DHCPREQUEST. Клиент затем широковещательно посылает DHCP-серверу сообщение DHCPREQUEST с использованием аппаратного широковещательного адреса и UDP-порта.
Раз от какого-то сервера пришло сообщение DHCPACK с полем 'xid' согласующимся с тем, которое содержится в сообщении клиента DHCPREQUEST, клиент инициализирован и он переходит в состояние BOUND. Клиент записывает время истечения годности конфигурационного набора параметров, которое равно сумме времени, когда было послано сообщение DHCPREQUEST и длительности пригодности конфигурационного набора, взятого из сообщения DHCPACK.
4.4.3. Инициализация при сетевом адресе заданном извне
Клиент посылает сообщение DHCPINFORM, клиент может запросить специфические конфигурационные параметры путем включения их в опцию 'parameter request list'. Клиент генерирует и записывает случайный идентификатор транзакции и вводит его в поле 'xid'. Клиент помещает свой сетевой адрес в поле 'ciaddr'. Клиенту не следует запрашивать параметры времени действия конфигурационного набора.
Клиент посылает уникастное сообщение DHCPINFORM DHCP-серверу, если он знает адрес сервера, в противном случае он посылает это сообщение широковещательно. Сообщения DHCPINFORM должны быть направлены 'DHCP-серверу ' через UDP-порт.
Раз от любого из серверов получено сообщение DHCPACK с полем 'xid', согласующимся с тем, что содержалось в сообщении клиента DHCPINFORM, клиент инициализирован.
Если клиент не получил DHCPACK в пределах разумного временного интервала (60 секунд или 4 попыток, если используется таймауты, предложенные в разделе 4.1), тогда клиент должен выдать сообщение пользователю, уведомляющее его о возникшей проблеме, а затем продолжить сетевую активность, используя разумные значения по умолчанию из приложения A.
4.4.4. Использование широковещательной и уникастной адресации
DHCP-клиент широковещательно посылает сообщения DHCPDISCOVER, DHCPREQUEST и DHCPINFORM, если только клиент не знает адреса DHCP-сервера. Клиент посылает сообщения DHCPRELEASE серверу уникастно. Так как клиент отказывается использовать IP-адрес, предоставленный сервером, он посылает сообщения DHCPDECLINE широковещательно.
Когда DHCP-клиент знает адрес DHCP-сервера, в состоянии INIT или REBOOTING, клиент может использовать адрес, записанный в DHCPDISCOVER или DHCPREQUEST, а не широковещательный IP-адрес. Клиент может также использовать уникастную адресацию при посылке сообщений DHCPINFORM известному DHCP-серверу. Если клиент не получает отклика на DHCP-сообщение, посланное по IP-адресу известного DHCP-сервера, DHCP-клиент переходит на широковещательную адресацию.
4.4.5. Восстановление и истечение пригодности
Клиент поддерживает две временные переменные, T1 и T2, которые специфицируют времена, когда клиент пытается расширить время действия своего сетевого адреса. T1 равно времени, когда клиент попадает в состояние RENEWING и пытается контактировать с сервером, который предоставил клиенту сетевой адрес. T2 равно времени, когда клиент перешел в состояние REBINDING и пытается контактировать с каким-то сервером. T1 должно быть раньше T2, которое в свою очередь, должно быть раньше, чем время, когда истекает период годности конфигурационного набора параметров.
Чтобы исключить необходимость синхронизации часов, T1 и T2 выражаются в опциях в относительных единицах [2].
В момент T1 клиент переходит в состояние RENEWING и посылает серверу (уникастно) сообщение DHCPREQUEST с тем, чтобы продлить действие набора конфигурационных параметров. Клиент устанавливает поле 'ciaddr' в DHCPREQUEST равным его текущему сетевому адресу. Клиент записывает локальное время, когда было послано сообщение DHCPREQUEST. Клиент не должен включать идентификатор сервера в сообщение DHCPREQUEST.
Любые сообщения DHCPACK, которые приходят с 'xid', не согласующимся с ‘xid' из сообщения клиента DHCPREQUEST, игнорируются. Когда клиент получает от сервера DHCPACK, он вычисляет время истечения пригодности конфигурационного набора параметров (равно сумме времени, когда клиент посылал сообщение DHCPREQUEST и длительности пригодности конфигурационного набора параметров из сообщения DHCPACK). Клиент успешно восстанавливает свой сетевой адрес, возвращается в состояние BOUND и может продолжить свою сетевую активность.
Если не приходит никакого DHCPACK до T2, клиент переходит в состояние REBINDING и посылает широковещательно сообщение DHCPREQUEST с целью расширения времени действия конфигурационного набора. Клиент устанавливает поле 'ciaddr' в DHCPREQUEST равным его текущему сетевому адресу. Клиент не должен включать 'server identifier' в сообщение DHCPREQUEST.
Времена T1 и T2 конфигурируются сервером посредством опций. T1 по умолчанию равно (0.5 * duration_of_lease). T2 по умолчанию равно (0.875 * duration_of_lease). Чтобы исключить синхронизацию восстановления состояния клиентов, времена T1 и T2 должны быть выбраны с некоторым случайным разбросом относительно фиксированных значений.
Клиент может решить обновить или продлить время действия конфигурационного набора вплоть до T1. Сервер может решить расширить длительность пригодности конфигурационного набора параметров в соответствии с политикой сетевого администратора.
Как в состоянии RENEWING, так и в REBINDING, если клиент не получает отклика на свое сообщение DHCPREQUEST. Клиент должен ждать половину остающегося времени вплоть до T2 (в состоянии RENEWING) и половину остающегося времени действия конфигурационного набора (в состоянии REBINDING), как минимум 60 секунд, прежде чем осуществить повторную отправку сообщения DHCPREQUEST.
Если время действия конфигурационного набора иссякло, клиент получает DHCPACK, переходит в состояние INIT, должен остановить всякую сетевую активность и запросить инициализацию параметров. Если клиент получает затем DHCPACK, присваивающее клиенту его предыдущий сетевой адрес, клиенту следует продолжить сетевые операции. Если клиенту дали новый сетевой адрес, он не должен использовать предыдущий и ему следует уведомить локальных пользователей о возникшей проблеме.
4.4.6. Сообщение DHCPRELEASE
Если клиент более не нуждается в использовании своего сетевого адреса (например, клиент завершил работу через shutdown), клиент посылает серверу сообщение DHCPRELEASE. Заметим, что корректная работа DHCP не зависит от передачи сообщений DHCPRELEASE.
5. Ссылки
A. Параметры конфигурации ЭВМ
IP-layer_parameters,_per_host:_
Маска субсети
MTU
All-subnets-MTU
Широковещательный адрес
Определить маску
Быть поставщиком масок
Выполнять поиск маршрутизатора
Router solicitation address
Link-layer_parameters,_per_interface:_
| Trailers | on/off | HRC 2.3.1 |
| Таймаут ARP кэша | целое | HRC 2.3.2.1 |
| Инкапсуляция Ethernet | RFC-894/RFC-1042 | HRC 2.3.3 |
| TTL | целое | HRC 4.2.2.19 |
| Интервал Keep-alive | целое | HRC 4.2.3.6 |
| Размер данных Keep-alive | 0/1 | HRC 4.2.3.6 |
MTU = Path MTU Discovery (RFC-1191, предлагаемый стандарт)
RD = Router Discovery (RFC-1256, предлагаемый стандарт)
Опция DHCP для протокола аутентификации пользователей открытых групп
(RFC-2485, S. Drach, DHCP Option for The Open Group's User Authentication Protocol)
Технический стандарт для клиента вычислительной сети разработан рабочей группой по сетевым вычислениям NCWG (Network Computing Working Group), он определяет схему аутентификации клиента-пользователя в вычислительной сети, которая носит название протокола аутентификации пользователя (UAP).
UAP предлагает два уровня аутентификации, базовый и безопасный. Базовая аутентификация использует механизм, определенный в спецификации HTTP 1.1 [3]. Безопасная аутентификация является просто аутентификацией реализованной в рамках сессии SSLv3 [4].
В обоих случаях клиент UAP должен получить IP-адрес и номер порта службы UAP. В зависимости от реализации системы может потребоваться дополнительная информация о проходе. URL [5] представляет прекрасный механизм инкапсуляции этой информации, так как многие серверы UAP реализуются как часть HTTP/SSL-серверов.
Большинство клиентов UAP конфигурируются при загрузке через DHCP. Ни одна из существующих опций DHCP [6] не имеет информационных полей, содержащих URL. Опция 72 содержит список IP-адресов WWW-серверов, но она не адекватна задаче, так как нельзя специфицировать номер порта и/или проход. Следовательно, нужна опция, которая содержит список URL.
Опция протокола аутентификации пользователя
Эта опция специфицирует список URL, каждый из которых указывает на сервер аутентификации пользователя, способный обрабатывать запросы, реализуемые через протокол UAP. Серверы UAP могут воспринимать соединения HTTP 1.1 или SSLv3. Если список содержит URL, который не содержит данных о номере порта, присваивается значение порта по умолчанию (т.e., порт 80 для http и порт 443 для https). Если список включает в себя URL, который не содержит данных о проходе, предполагается проход /uap. На рис. 1 показан формат опции аутентификации пользователя.
Рис. .1. Формат опции аутентификации пользователя
| Код | 98 |
| Длина | длина поля данных (т.e., списка URL) в байтах. |
| Список URL | Список из одного или более URL, разделенных символами ASCII (0x20) пробел. Поле список URL имеет переменную длину. |
Ссылки
| [1] | Droms, R., "Dynamic Host Configuration Protocol", RFC-2131, March 1997. |
| [2] | Technical Standard: Network Computing Client, The Open Group, Document Number C801, October 1998. |
| [3] | Fielding, R., Gettys, J., Mogul, J., Frystyk, H., and T. Berners-Lee, "Hypertext Transfer Protocol -- HTTP/1.1", RFC-2068, January 1997. |
| [4] | Freier, A., Karlton, P., and P. Kocher, "The SSL Protocol, Version 3.0", Netscape Communications Corp., November 1996. Standards Information Base, The Open Group, http://www.db.opengroup.org/sib.htm#SSL_3. |
| [5] | Berners-Lee, T., Masinter, L., and M. McCahill, "Uniform Resource Locators (URL)", RFC-1738, December 1994. |
| [6] | Alexander, S. and R. Droms, "DHCP Options and BOOTP Vendor Extensions", RFC-2132, March 1997. |
с кредитными картами CyberCash версия
4.6.3 Протокол для работы с кредитными картами CyberCash версия 0.8
Семенов Ю.А. (ГНЦ ИТЭФ)
Протокол CyberCash (RFC-1898, D. Eastlake, CyberCash Credit Card Protocol Version 0.8. February 1996) предназначен для осуществления платежей через Интернет посредством кредитных карточек.
CyberCash Inc. представляет собой компанию, базирующуюся в штате Вирджиния и основанную в августе 1994. Целью компании является посредничество в сфере платежей через Интернет. CyberCash выполняет функцию посредника, через которого осуществляются финансовые операции между покупателем, продавцом и их банками. Важно то, что до начала операции участники могут не иметь никаких отношений друг с другом.
CyberCash является третьей стороной, которая гарантирует надежную проводку платежа от одного партнера к другому.
1.1. Обзор системы
Система CyberCash предназначена для обеспечения нескольких платежных услуг в Интернет. Чтобы получить доступ к услугам CyberCash, клиенту нужен только персональная ЭВМ, имеющая доступ к сети. Соответственно, продавцы и банкиры должны лишь незначительно изменить свои операционные процедуры, чтобы реализовать транзакции CyberCash.
Вначале покупатель должен загрузить общедоступное программное обеспечение CyberCash из Интернет. Эта программа устанавливает соединение между покупателями, продавцами и их банками. Доступ к системе CyberCash еще проще, кнопки CyberCash "PAY" могут быть вставлены в популярные программы реального времени, позволяя клиенту войти в систему CyberCash, когда он пожелает осуществить оплату товара или услуги. Покупатель может не иметь до этого каких-либо отношений с CyberCash. Клиент идентифицирует свою личность через сеть.
Транзакции используют информацию, введенную клиентом в свою ЭВМ, никакого ручного ввода данных для аутентификации не требуется. Покупатель лишь запускает платежную процедуру для каждой транзакции путем выбора одной из опций. Безопасность транзакций обеспечивается криптографически. Конфиденциальная информация о покупателе по каналам связи (например, продавцу) не пересылается.

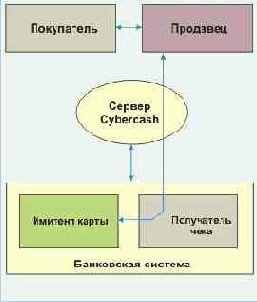

Рис. .1. Схема взаимодействия субъектов сделки
1.2. Соображения безопасности
В системе CyberCash особое внимание уделяется вопросам безопасности. Система использует самые современные технологии шифрования и способна адаптировать любые новые схемы шифрования, которые появятся в будущем.
1.2.1. Аутентификация и идентификация личности
Аутентификация сообщений базируется на применении общедоступного ключа, как это делается в алгоритме RSA. Сервер CyberCash содержит записи общедоступных ключей для “персон” покупателя и продавца. Таким образом, можно аутентифицировать любую информацию подписанную покупателем или продавцом, вне зависимости от пути, которым эта информация попала на сервер. Соответствующий секретный ключ, который необходим для формирования цифровых подписей, хранится покупателем и продавцом и никогда не раскрывается. В программе клиента секретный ключ хранится в зашифрованном виде, защищенный парольной фразой.
В то время как истинная идентичность покупателя или продавца определяется парой ключей (общедоступный/секретный), для человека эти ключи запомнить слишком сложно (более 100 шестнадцатеричных цифр). Поэтому, пользовательский интерфейс использует короткие алфавитно-цифровые идентификаторы, выбранные пользователем, для того чтобы специфицировать себя. CyberCash добавляет контрольные цифры к запрошенному ADDS ID, с тем чтобы минимизировать вероятность неверного выбора персоны. IDU персоны является общедоступной информацией. Владение ID персоны без соответствующего секретного ключа в данной системе не предоставляет каких-либо преимуществ.
Отдельные лица или организации могут образовать одного или несколько CyberCash клиентов. Таким образом, отдельному лицу может соответствовать несколько несвязанных друг с другом CyberCash-клиентов, а разным лицам может соответствовать общий CyberCash-клиент. Этот подход предоставляет уровень конфиденциальности, согласующийся с Интернет и с требованиями финансовых операций. Однако, персона, желающая воспользоваться кредитной карточкой для покупки в рамках системы CyberCash должна сначала идентифицировать себя, как это требует организация, выпустившая эту карту.
Контроль над персоной CyberCash доступен только субъекту, владеющему секретным ключом данной персоны. В то же время, для каждой CyberCash-персоны предусмотрена аварийная парольная фраза блокировки. По получении этой парольной фразы, даже в случае использования небезопасного канала, такого как телефон или обычная электронная почта, CyberCash отложит любые операции для данной CyberCash-персоны. Эта парольная фраза может быть записана отдельно и храниться менее строго по сравнению с секретным ключом, так как она не может быть использована для передачи денег. Это обеспечивает некоторую защиту против потери секретного ключа или пароля, с помощью которого он был зашифрован.
1.2.2. Конфиденциальность
Сообщения шифрования работают со стандартом DES (Digital Encryption Standard), обычно используемым в настоящее время при осуществлении электронных платежей. Планируется применение супершифрования (т.e., более чем одноуровневое шифрование) особо чувствительной информации, такой как PIN-коды, и обрабатывать их так, что они никогда не появляются в виде простого текста, за исключением короткого времени перед поступлением на специальное оборудование внутри сервера перед перекодировкой с помощью нового ключа.
Обработка платежа через кредитную карточку посредством системы CyberCash организована так, что продавец никогда не узнает номер кредитной карточки покупателя, если только банк не решит выдать ему эту информацию. Кроме того, сервер не хранит у себя в памяти эту информацию постоянно. Номер кредитной карточки присутствует там только во время непосредственного выполнения платежной операции.
1.3. Работа с кредитной картой
При использовании системы CyberCash для транзакций с применением кредитной карточки, покупателю, решившему произвести покупку, достаточно кликнуть на клавише CyberCash "PAY" панели продавца. Продавец посылает покупателю счет, который содержит информацию о покупке, отображаемую на экране дисплея покупателя. (Смотри описание сообщения PR1). Покупатель добавляет номер своей кредитной карточки и другую информацию путем выбора соответствующих пунктов из списка кредитных карт, зарегистрированных на его CyberCash-персону. Вся эта информация снабжается электронной подписью покупателя, реализуемой посредством программы СyberCash, шифруется, и передается продавцу вместе с хэш-кодом счета. (Смотри описание сообщения CH1.)
При получении этого сообщения, продавец добавляет туда информацию авторизации, которая шифруется, снабжается электронной подписью продавца и пересылается серверу CyberCash. (Смотри описание сообщений CM1 & CM2). Сервер CyberCash может аутентифицировать все подписи для подтверждения того, что покупатель и продавец согласились с корректностью счета и правильностью суммы стоимости сделки. Сервер CyberCash переадресует соответствующую информацию в банк, сопровождая ее запросом на производство платежа в пользу продавца, включая его авторизацию. Банк дешифрует и обрабатывает полученную информацию, после чего осуществляет соответствующую операцию с кредитной карточкой. Отклик банка передается серверу CyberCash, который присылает продавцу электронную квитанцию (смотри описание сообщения CM6) часть которой продавец переадресует покупателю (смотри описание сообщения CH2). На этом транзакция завершается.
2. Формат заголовка общего сообщения
Версия 0.8 внешнего формата для кодирования сообщений CyberCash описана ниже. Сообщения CyberCash представляют собой стилизованные документы для передачи финансовой информации по Интернет.
В то время как существует множество схем передачи данных по Интернет (HTTP, SMTP и прочие), каждая из них привязывается к определенному механизму передачи. Так как сообщения CyberCash могут передаваться через любую из названных сред (да и через некоторые не названные), должна быть обеспечена независимость от механизма обмена.
2.1. Формат сообщения
Сообщения CyberCash состоят из следующих компонентов:
Заголовок – определяет начало сообщения CyberCash и включает информацию о версии.
Прозрачная часть – содержит данные, которые не являются конфиденциальными.
Невидимые части – содержат финансовую информацию сообщения и защищены от разглашения или искажения. Невидимая часть может отсутствовать в некоторых сообщениях. Если она присутствует, она обеспечивает защиту от искажения прозрачной части.
Завершающая секция – определяет конец сообщения CyberCash и содержит контрольный код, который позволяет судить о том, что сообщение дошло без искажений. Заметим, что этот код призван детектировать случайные искажения сообщения.
В CyberCash сообщении запрещены нулевые символы (значение нуль) или символы, характеризуемые восемью битами. "Двоичные" значения, которые могут содержать такие коды, представляются с помощью base64, описанного в документе RFC-1521.
2.2. Детали формата
Заголовок содержит одну строку, которая выглядит следующим образом
$$-CyberCash-0.8-$$
или
$$-CyberCash-1.2.3-Extra-$$
Он содержит в себе несколько полей, разделенных символом минус "-"
Строка "Extra" используется в безопасной среде так чтобы один компонент мог что-то сообщить другому без существенных издержек. Например, Firewall-сервер может записать здесь "HTTP" или "SMTP", прежде чем переадресовывать сообщение базовому серверу в пределах периметра Firewall.
2.3. Части тела
Части тела сообщения (как открытые, так и скрытые) состоят из пар атрибут-значение в формате, который напоминает формат стандартного заголовка почтового сообщения (RFC-822). Однако здесь имеются некоторые трудности.
Имена атрибутов начинаются с и в основном состоят из букв и лишь иногда содержат в конце дефис, за которым следует число. Такое завершающее число используется, когда имеется индексированный вектор значений. Имена атрибутов часто называют метками (label).
Если метка завершается ":", тогда производится обработка согласно требованиям документа RFC-822. Когда важно наличие завершающего пробела (SP, TAB, LF), все лидирующие пробелы на последующих строках удаляются. Такие строки укорачиваются до 64 символов, не считая завершающего символа.
Однако если метка завершается ";", это указывает на поле произвольной формы, где символы начала новой строки и любые лидирующие пробелы после начального пробела, который отмечает продолжение строки, являются существенными. Такие строки не должны разрываться за исключением того, что для исключения проблем обработки, они принудительно ограничиваются 200 символами. Пустые строки игнорируются и не означают изменения режима обработки строк.
Другим способом решения проблемы может быть следующее: после обнаружения начальной последовательности $$ в стартовой строке, вы можете обрабатывать любые последующие строки в соответствии с первым символом. Если он является алфавитно-цифровым, это новая метка, которая должна завершаться символами ":" или ";", а это указывает на новую пару метка-значение. Если он является пробелом (SP, TAB, LF или CR), это указывает на продолжение предыдущей строки метки. (Как конкретно обрабатывается продолжение, зависит от завершающего символа метки). Если это "$", то строка должна быть оконечной строкой сообщения. Если это #, тогда это строка комментария и должна игнорироваться. Другие начальные символы не определены. На данный момент программные продукты CyberCash не поддерживают комментариев.
2.4. Открытая часть
Открытая часть сообщения включает любые текстовые данные, связанные с финансовой транзакцией, а также информацию, необходимую CyberCash и другим, для того чтобы дешифровать скрытую часть. Она всегда включает поле транзакции, которое представляет собой номер транзакции, сформированный источником запроса, это поле копируется в отклик. Открытая часть всегда включает поле даты, которое представляет собой местную дату и время, переносимые без изменений в соответствующие поля отклика. Во всех случаях кроме начальной регистрации открытая часть содержит ID персоны источника запроса.
В сообщениях, подготовленных для сервера, существует киберключ (cyberkey:) поле, которое идентифицирует, какой из общедоступных ключей сервера был использован для шифрования ключа сессии.
2.5. Скрытая часть
Скрытая часть сообщения состоит из одного блока символов, представленных в кодировке base64 (смотри RFC-1521). Данные в закрытой секции всегда сначала шифруются, а затем кодируются.
Скрытая часть сообщения выделяется метками "opaque" или "merchant-opaque" в зависимости оттого, клиент или продавец зашифровал эти данные.
Для сообщений, приходящих на сервер, скрытые данные шифруются согласно алгоритму DES CBC с помощью случайного ключа транзакции, при этом ключ DES шифруется посредством алгоритма RSA с привлечением одного из общедоступных ключей сервера. Зашифрованный с помощью RSA ключ DES размещается в первой части поля, закодированного с помощью base64. Соответствующий исходящий отклик сервера может быть зашифрован с помощью DES с применением ключа транзакции. В этом случае достаточно открытых данных, чтобы идентифицировать транзакцию, а покупатель и продавец имеют ключ транзакции, полученный вместе с входным сообщением.
Подпись необязательна в скрытой части сообщения отклика. Знание ключа транзакции является достаточным для аутентификации. Для формирования отклика необходимо знать секретный ключ сервера, чтобы заполучить ключ транзакции. Предполагается, что если кто-то исказил скрытую часть отклика, вероятность того, что это будет незамечено пренебрежимо мала. Кто-то может повредить открытую часть сообщения, но это не окажет никакого воздействие, так как все сообщение будет просто отвергнуто.
2.6. Завершающая часть
Завершающая секция служит для выделения конца сообщения. Она содержит несколько полей разделенных "-".
| 1. | "$$" - строка литералов. |
| 2. | "CyberCash" - строка литералов (не чувствительна к регистру). |
| 3. | "End" - строка литералов (не чувствительна к регистру). |
| 4. | Контрольная сумма передачи. |
| 5. | "$$" – строка литералов. |
2.7. Примеры сообщений
Простое сообщение от клиента:
$$-CyberCash-0.8-$$
id: DONALD-69
transaction: 918273645
date: 199512250102
cyberkey:CC1001
opaque:
GpOJvDpLH62z+eZlbVkhZJXtTneZH32Qj4T4IwJqv6kjAeMRZw6nR4f0OhvbTFfPm+GG
aXmoxyUlwVnFkYcOyTbSOidqrwOjnAwLEVGJ/wa4ciKKI2PsNPA4sThpV2leFp2Vmkm4
elmZdS0Qe350g6OPrkC7TKpqQKHjzczRRytWbFvE+zSi44wMF/ngzmiVsUCW01FXc8T9
EB8KjHEzVSRfZDn+lP/c1nTLTwPrQ0DYiN1lGy9nwM1ImXifijHR19LZIHlRXy8=
$$-End-CyberCash-End-jkn38fD3+/DFDF3434mn10==-$$
Сообщение от продавца:
$$-CyberCash-a.b.c-extra-$$
merchant-ccid: acme-69
merchant-date: 19951231115959
merchant-transaction: 987654321
label: value
labelx: multiple line
value...
# Комментарий
# еще одна строка комментария
label; text with a real
multi-line
format !
merchant-cyberkey: CC1001
merchant-opaque:
C1Q96lU7n9snKN5nv+1SWpDZumJPJY+QNXGAm3SPgB/dlXlTDHwYJ4HDWKZMat+VIJ8y
/iomz6/+LgX+Dn0smoAge7W+ESJ6d6Ge3kRAQKVCSpbOVLXF6E7mshlyXgQYmtwIVN2J
66fJMQpo31ErrdPVdtq6MufynN8rJyJtu8xSNolXlqIYNQy5G2I3XCc6D3UnSErPx1VJ
6cbwjLuIHHv58Nk+xxt/FyW7yAMwUb9YNcmOj//6Ru0NiOA9P/IiWczDe2mJRK1uqVpC
sDrWehG/UbFTPD26trlYRnnY
$$-CyberCash-End-kchfiZ5WAUlpk1/v1ogwuQ==-$$
3. Подписи и хэши
Входные сообщения- запросы CyberCash обычно имеют подпись всех полей. Эта подпись передается в пределах скрытой части сообщения. Она позволяет серверу аутентифицировать источник сообщения.
Сообщения от продавца клиенту, инициализирующие процедуру покупки, имеют поля подписанные продавцом. Эти поля и эта подпись включаются клиентом в скрытую часть сообщения продавцу, так что когда все передается серверу, он может проверить, что клиент получил именно ту информацию, которую ему передал продавец.
3.1. Цифровые подписи
Цифровые подписи являются средством аутентификации. В сообщениях CyberCash, они вычисляются с привлечением хэша данных, подлежащих аутентификации, после чего хэш шифруется посредством секретного ключа RSA.
Любой, кто владеет соответствующим общедоступным ключом, может дешифровать хэш и сравнить его с хэшем сообщения. Если они совпадают, вы можете быть уверены, что подпись была сформирована хозяином секретного ключа, соответствующего общедоступному ключу, которым вы воспользовались, и что сообщение не было искажено при транспортировке.
В системе CyberCash, клиенты, продавцы и сервер имеют пары ключей (общедоступный/секретный). Сохраняя в тайне свой секретный ключ и регистрируя на сервере свой общедоступный ключ (для продавца или клиента), можно обеспечить высокое качество аутентификации с помощью подписи определенных частей сообщения.
Цифровая подпись RSA имеет размер практически равный длине используемого модуля. Например, если модуль содержит 768 бит, то двоичная электронная подпись будет содержать столько же бит, что равно 96 байт. В представлении base64 это займет 128 байт.
3.2. Хэш-коды
Хэши, используемые в сообщениях CyberCash представляют собой дайджесты сообщений. То есть, некоторое компактное отображение сообщения, которое изменяется неузнаваемо при любых искажениях исходного сообщения. Таким образом, относительно небольшой хэш может использоваться для контроля целостности достаточно большого сообщения. Если вы уверены в аутентичности хэша, и получили сообщение, которое соответствует этому хэшу, вы можете тогда быть уверены, что это оригинальное сообщение.
Хэш вычисляется с использованием алгоритма MD5 (смотри RFC-1321) для комбинированного сообщения. Комбинированное сообщение составляется из меток и значений, специфицированных в списке для конкретного хэша. Так как хэш чувствителен к порядку поступающих данных, существенно, чтобы пары метка-значение были сгруппированы в правильной последовательности.
До хэширования из текста комбинированного сообщения удаляются все пробелы (SP, TAB, LF и CR) и все коды меньше 32 и больше 127. Таким образом, все формы обозначения начала новой строки, пустые строки, завершающие пробелы и прочее, удаляются.
Хэши MD5 имеют по 16 байт. Это означает, что кодировка base64 такого хэша занимает 24 символа (последние два будут всегда заполнителями).
4. Форматы специальных сообщений
Далее описывается формат сообщений CyberCash версии 0.8. Предполагается, что читатель знаком с такими терминами как "получатель" (acquirer), "PAN" (первичный номер счета), и т.д., определенными в документе ISO 8583, и назначение валюты (currency designations), как это определено в ISO 4217. Некоторые несущественные поля для упрощения удалены. В последующих примерах сообщений подписи, хэши и шифрованные секции не имеют никакого реального смысла.
4.1. Регистрация персоны и нахождение приложения
Первым шагом, который должен сделать клиент, чтобы использовать CyberCash, является регистрация персоны с помощью своего приложения. Это делается с помощью сообщения R1, описанного ниже. Сервер CyberCash откликается сообщением R2.
Когда приложение покупателя узнает, что оно устарело, оно может воспользоваться запросом GA1, посылаемым серверу, и получить в отклике GA2 подписанную версию самого себя.
4.1.1. R1 – регистрация
Описание: Это исходное сообщение, посылаемое для формирования новой персоны CyberCash.
#########################################################
Отправитель: CyberApp
Получатель: CyberServer
#####################################################################
Пример сообщения:
$$-CyberCash-0.8-$$
transaction: 123123213
date: 19950121100505.nnn
cyberkey: CC1001
opaque:
FrYOQrD16lEfrvkrqGWkajM1IZOsLbcouB43A4HzIpV3/EBQM5WzkRJGzYPM1r3noBUc
MJ4zvpG0xlroY1de6DccwO9j/0aAZgDi9bcQWV4PFLjsN604j3qxWdYn9evIGQGbqGjF
vn1qI1Ckrz/4/eT1oRkBBILbrWsuwTltFd84plvTy+bo5WE3WnhVKsCUJAlkKpXMaX73
JRPoOEVQ3YEmhmD8itutafqvC90atX7ErkfUGDNqcB9iViRQ7HSvGDnKwaihRyfirkgN
+lhOg6xSEw2AmYlNiFL5d/Us9eNG8cZM5peTow==
$$-CyberCash-End-kchfiZ5WAUlpk1/v1ogwuQ==-$$
#####################################################################
Скрытый ключ: Сгенерирован с использованием общедоступного ключа CyberCash, идентифицированного в CyberKey.
#####################################################################
Содержимое скрытой секции:
type: registration
swversion: 0.8win
content-language: en-us
requested-id: MyRequestedCCID
email: myemail@myemailhost.com
pubkey:
0VdP1eAUZRrqt3Rlg460Go/TTs4gZYZ+mvI7OlS3l08BVeoms8nELqL1RG1pVYdDrTsX
E5L+wcGCLEo5+XU5zTKkdRUnGRW4ratrqtcte7e94F+4gkCN06GlzM/Hux94
signature:
v6JGmxIwRiB6iXUK7XAIiHZRQsZwkbLV0L0OpVEvan9l59hVJ3nia/cZc/r5arkLIYEU
dw6Uj/R4Z7ZdqO/fZZHldpd9+XPaqNHw/y8Arih6VbwrO5pKerLQfuuPbIom
#####################################################################
подпись покрывает следующие поля: transaction, date, cyberkey, type, swversion, content-language, requested-id, email, pubkey
#####################################################################
Объяснение:
content-language ( язык содержимого) берется из поля заголовка MIME (смотри RFC-1766) и соответствует языку, на котором должно быть написано сообщение (в настоящее время допустимо пока только en-us). swversion используется для проверки, не является ли приложение клиента устаревшим.
4.1.2 R2 – отклик регистрации
Это сообщение предоставляет отклик об успехе или неудаче R1.
#####################################################################
Отправитель: CyberServer
Получатель: CyberApp
#####################################################################
Пример сообщения:
$$-CyberCash-0.8-$$
transaction: 12312313
date: 19950121100505.nnn
opaque:
r1XfjSQt+KJYUVOGU60r7voFrm55A8fP5DjJZuPzWdPQjGBIu3B6Geya8AlJfHsW11u8
dIv1yQeeYj/+l9TD1dXW21/1cUDFFK++J2gUMVv8mX1Z6Mi4OU8AfsgoCliwSkWmjSOb
kE62sAlZTnw998cKzMFp70TSlI3PEBtvIfpLq5lDCNbWidX8vFZV0ENUmMQ9DTP3du9w
fsFGvz1mvtHLT/Gj8GNQRYKF4xiyx4HYzTkSMhgU5B/QDLPS/SawIJuR86b9X0mwsr0a
gbGTzECPJTiKkrhxxMG/eymptsVQSLqNaTCx6w==
$$-CyberCash-End-kchfiZ5WAUlpk1/v1ogwuQ==-$$
#####################################################################
Скрытый ключ. Тот же самый, что и ключ сессии для R1 в случае той же транзакции и того же соединения (ID может отсутствовать).
#####################################################################
Содержимое скрытой секции:
type: registration-response
server-date: 19950121100506.nnn
requested-id: MyRequestedCCID
response-id: CyberCashHandle
>email: myemail@myemailhost.com
response-code: success/failure/etc.
pubkey:
0VdP1eAUZRrqt3Rlg460Go/TTs4gZYZ+mvI7OlS3l08BVeoms8nELqL1RG1pVYdDrTsX
E5L+wcGCLEo5+XU5zTKkdRUnGRW4ratrqtcte7e94F+4gkCN06GlzM/Hux94
swseverity: fatal/warning [отсутствует, если все в порядке]
swmessage; Говорит CyberApp, что оно является устаревшим. Этот текст отображается для пользователя [присутствует только, если имеется SWSeverity].
message;
Произвольный текст уведомления об успехе или неудаче.
Этот текст должен быть отображен для владельца приложения CyberCash...
В принципе текст включает в себя: duplicate-id (дублированный ID), bad-signature (ошибочная подпись) или ill-formed-registration (некорректная регистрация).
Объяснение:
responseid |
применяется для предоставления уникального ID, если в результате ошибки потерян ID, использованный ранее. Если причина неудачи не связана с дублированным ID, это поле может быть опущено. |
responseid |
предоставляет действительный ID с присоединенными контрольными символами в случае успеха. |
swseverity |
может предупредить пользователя о том, что приложение устарело или о наличии в нем известных ошибок. |
4.1.3. GA1 - get-application (получение приложения)
Используется CyberApp, чтобы получить обновленную версию.
#####################################################################
Отправитель: CyberApp
Получатель: CyberServer
#####################################################################
Пример сообщения:
$$-CyberCash-0.8-$$
transaction: 123123213
date: 19950121100505.nnn
cyberkey: CC1001
opaque:
VHMS611wGkUmR6bKoI+ODoSbl7L5PKtEo6aM88LCidqN+H/8B4xM3LxdwUiLn7rMPkZi
xOGb+5d1lRV7WeTp21QYlqJr8emc6FAnGd5c0csPmcnEpTFh9xZDJaStarxxmSEwm2mw
l2VjEUODH6321vjoMAOFQWn7ER0o
$$-CyberCash-End-0QXqLlNxrn4GNQPPk9AO1Q==-$$
#####################################################################
Скрытый ключ. Генерируется с использованием общедоступного ключа CyberCash, идентифицированного в CyberKey.
#####################################################################
Содержимое скрытой секции:
type: get-application
swversion: 0.8win
Объяснение:
Может не существовать персоны покупателя и поэтому ID может отсутствовать. Может не быть пары ключей покупателя (общедоступный/секретный) и поэтому не быть подписи. swversion является обязательным, так что сервер мог сказать, что следует возвратить.
4.1.4. GA2 – отклик получения приложения (get-application-response)
Возвращает в случае успеха URL копии современного приложения CyberApp или флаг неудачи.
#####################################################################
Отправитель: CyberServer
Получатель: CyberApp
#####################################################################
Пример сообщения:
$$-CyberCash-0.8-$$
transaction: 12312313
date: 19950110102333.nnn
opaque:
EDD+b9wAfje5f7vscnNTJPkn1Wdi7uG3mHi8MrzLyFC0dj7e0JRjZ2PmjDHuR81kbhqb
nX/w4uvsoPgwM5UJEW0Rb9pbB39mUFBDLPVgsNwALySeQGso0KyOjMxNs1mSukHdOmDV
4uZR4HLRRfEhMdX4WmG/2+sbewTYaCMx4tn/+MNDZlJ89Letbz5kupr0ZekQlPix+pJs
rHzP5YqaMnk5iRBHvwKb5MaxKXGOOef5ms8M5W8lI2d0XPecH4xNBn8BMAJ6iSkZmszo
QfDeWgga48g2tqlA6ifZGp7daDR81lumtGMCvg==
$$-CyberCash-End-0QXqLlNxrn4GNQPPk9AO1Q==-$$
#####################################################################
Скрытый ключ: ключ сессии от GA1
#####################################################################
Содержимое скрытой секции:
type: get-application-response
server-date: 19950110102334.nnn
response-code: success/failure/etc.
message; Текст сообщения отображается пользователю, предоставляя дополнительную информацию об успехе или неудаче.
swversion: 0.8win
application-url: http://foo.cybercash.com/server/0.8WIN.EXE
>application-hash: lSLzs/vFQ0BXfU98LZNWhQ==
В качестве хэша приложения используется MD5.
application-url и application-hash при ошибке опускаются.
swversion является версией, подлежащей передаче покупателю.
4.2. Привязка кредитных карт (Binding Credit Cards)
Система CyberCash сконструирована так, чтобы предоставить организации, выпустившей кредитную карту, возможность определить, может ли она использоваться через CyberCash. Покупатель, после регистрации персоны в CyberCash, как это описано выше, может связать каждую кредитную карту по своему желанию с персоной в системе CyberCash. Это делается с помощью сообщения BC1, посылаемого покупателем своему серверу CyberCash, и отклика BC4, приходящего от сервера.
4.2.1. BC1 – подключение кредитной карты (Bind-Credit-card)
Это начальное сообщение в процессе установления соответствия между кредитной картой и персоной CyberCash.
#####################################################################
Отправитель: CyberApp
Получатель: CyberServer
#####################################################################
Пример сообщения:
$$-CyberCash-0.8-$$
id: MyCyberCashID
date: 19950121100505.nnn
transaction: 12312314
cyberkey: CC1001
opaque:
EDD+b9wAfje5f7vscnNTJPkn1Wdi7uG3mHi8MrzLyFC0dj7e0JRjZ2PmjDHuR81kbhqb
nX/w4uvsoPgwM5UJEW0Rb9pbB39mUFBDLPVgsNwALySeQGso0KyOjMxNs1mSukHdOmDV
4uZR4HLRRfEhMdX4WmG/2+sbewTYaCMx4tn/+MNDZlJ89Letbz5kupr0ZekQlPix+pJs
rHzP5YqaMnk5iRBHvwKb5MaxKXGOOef5ms8M5W8lI2d0XPecH4xNBn8BMAJ6iSkZmszo
QfDeWgga48g2tqlA6ifZGp7daDR81lumtGMCvg==
$$-CyberCash-End-kchfiZ5WAUlpk1/v1ogwuQ==-$$
#####################################################################
Скрытый ключ. Формируется из ключа шифрования CyberCash идентифицированного в CyberKey
#####################################################################
Содержимое скрытой секции:
type: bind-credit-card
swversion: 0.8win
card-number: 1234567887654321
card-type: mastercard
card-salt: 46735210
card-expiration-date: 05/99
card-name: John Q. Public
card-street:
card-city:
card-state:
card-postal-code:
card-country:
signature:
tX3odBF2xPHqvhN4KVQZZBIXDveNi0eWA7717DNfcyqh2TpXqgCxlDjcKqdJXgsNLkY7
GkyuDyTF/m3SZif64giCLjJRKg0I6mqI1k/Dcm58D9hKCUttz4rFWRqhlFaj
#####################################################################
Подпись покрывает следующие поля: id, date, transaction, cyberkey, type, swversion, card-number, card-salt, card-expiration-date, card-name, card-street, card-city, card-state, card-postal-code, card-country
#####################################################################
Объяснение:
salt необходимо из-за того, что хэш, запомненный сервером, является менее информативным. Сервер лишь запоминает префикс номера кредитной карты и хэш комбинации номера кредитной карты и salt. Если бы он хэшировал лишь номер кредитной карты, появилась бы возможность выяснить номер кредитной карты путем простого перебора всех возможных номеров. Запись номеров кредитных карт в файлы сервера могут сделать систему весьма уязвимой.
4.2.2. BC4 – отклик подключения кредитной карты (bind-credit-card-response)
Отмечает, что процесс подключения кредитной карты завершился. Присылает флаг успеха или неудачи.
#####################################################################
Получатель: CyberApp
#####################################################################
Пример сообщения:
$$-CyberCash-0.8-$$
id: mycybercashid
transaction: 12312314
date: 19950121100505.nnn
opaque:
EDD+b9wAfje5f7vscnNTJPkn1Wdi7uG3mHi8MrzLyFC0dj7e0JRjZ2PmjDHuR81kbhqb
nX/w4uvsoPgwM5UJEW0Rb9pbB39mUFBDLPVgsNwALySeQGso0KyOjMxNs1mSukHdOmDV
4uZR4HLRRfEhMdX4WmG/2+sbewTYaCMx4tn/+MNDZlJ89Letbz5kupr0ZekQlPix+pJs
rHzP5YqaMnk5iRBHvwKb5MaxKXGOOef5ms8M5W8lI2d0XPecH4xNBn8BMAJ6iSkZmszo
QfDeWgga48g2tqlA6ifZGp7daDR81lumtGMCvg==
$$-CyberCash-End-kchfiZ5WAUlpk1/v1ogwuQ==-$$
#####################################################################
Скрытый ключ. Ключ сессии от BC1 и ID
#####################################################################
Содержимое скрытой секции:
type: bind-credit-card-response
server-date: 19950121100506.nnn
swseverity: fatal/warning [absent if ok]
swmessage; message about obsoleteness of customer software to be shown to the customer. [only resent if SWSeverity present]
response-code: success/failure/etc.
card-number: 1234567887654321
card-type: visa
card-salt: 47562310
card-expiration-date: 01/99
card*: [other card* lines to also be given in CH.1 message]
message; Простой текст для пользователя может содержать много строк.
Все строки card* могут быть спасены в виде единого блока для последующего предоставления в CH.1. card-expiration-date, card-number, card-salt и card-type должны присутствовать всегда. В зависимости от причины неудачи не все поля могут быть представлены в сообщении отклике.
4.3. Сообщения покупателя о покупке, содержащие данные о кредитной карте
Вообще, подключение CyberCash к покупке с помощью кредитной карты происходит после того как пользователь определит, что же он, в конце концов, покупает. Когда клиент нажимает клавишу CyberCash “payment”, продавец посылает покупателю сообщение PR1 в виде тела типа MIME риложение/cybercash.
Если покупатель желает продолжить процедуру, он отвечает продавцу сообщением CH1. Продавец реагирует, послав отклик CH2. В паузе между посылкой CH1 и получением CH2, продавец обычно контактирует с сервером CyberCash посредством сообщений CM*.
4.3.1. PR1 – запрос платежа (payment-request)
Это сообщение является первым, которое определено CyberCash в процессе торговой сделки со стороны продавца. Собственно покупка произведена, так как мы собираемся ее оплатить.
#####################################################################
Отправитель: MerchantApp
Получатель: CyberApp
#####################################################################
Пример сообщения:
$$-CyberCash-0.8-$$
type: payment-request
merchant-ccid: ACME-012
merchant-order-id: 1231-3424-234242
merchant-date: 19950121100505.nnn
note;
Товары ACME
Покупка 4 пар "Rocket Shoes" по цене $39.95 каждая.
Доставка и вручение $5.00
Общая цена: 164.80
Доставить по адресу: Wily Coyote 1234 South St. Somewhere, VA 12345
merchant-amount: usd 164.80
accepts: visa:CC001, master:CC001,amex:CC001,JCPenny:VK005,macy:VK006
url-pay-to: http://www.ACME.com/CybercashPayment
>url-success: http://www.ACME.com/ordersuccess
>url-fail: http://www.ACME.com/orderfail
merchant-signed-hash:
a/0meaMHRinNVd8nq/fKsYg5AfTZZUCX0S3gkjAhZTmcrkp6RZvppmDd/P7lboFLFDBh
Ec0oIyxWeHfArb3OtkgXxJ7qe0Gmm/87jG5ClGnpBnw0dY7qcJ6XoGB6WGnD
$$-CyberCash-End-lSLzs/vFQ0BXfU98LZNWhQ==-$$
Скрытая секция здесь отсутствует.
#####################################################################
При формировании подписанного продавцом хэша используется секретный ключ продавца. Хэш формируется для полей: type, merchant-ccid, merchant-order-id, date, note, merchant-amount, accepts, url-pay-to, url-success, url-fail
#####################################################################
Это сообщение подписывается продавцом, но покупатель не может непосредственно проверить эту подпись. Когда платеж произведен, Покупатель подписывает хэш (полученный непосредственно покупателем) платежа. Если соответствия не будет, CyberCash блокирует платежную операцию.
accepts:
Программа клиента распознает только одно слово имени карты из поля accepts сообщения PR1. Например,
MasterCard
AmericanExpress
Распознаны как
Master card
American express
Не распознаны. MasterCard и masterCard распознаются оба как master card.
За типом карты следует указатель ключа. Для основного ряда кредитных карт это будет CC*. Клиент может использовать или игнорировать * номер по своему выбору. Для личной карты это будет VK*, где * представляет собой ключ CheckFree, который следует использовать. Карты разделяются запятыми, указатель ключа следует за типом карты и двоеточием.
url-pay-to
указывает, куда следует послать CH1.
url-fail
и url-success несут информацию о том, где броузер должен искать данные в случае успеха или неудачи.
4.3.2. CH1 – платеж через кредитную карту (credit-card-payment)
Это сообщение осуществляет представление кредитной карты для выполнения платежа. ####################################################################
Отправитель: CyberApp
Получатель: MerchantApp
#####################################################################
Пример сообщения:
$$-CyberCash-0.8-$$
type: card-payment
id: myCyberCashID
order-id: 1231-3424-234242
merchant-ccid: ACME-012
transaction: 78784567
date: 19950121100505.nnn
pr-hash: c77VU/1umPKH2kpMR2QVKg==
pr-signed-hash:
a/0meaMHRinNVd8nq/fKsYg5AfTZZUCX0S3gkjAhZTmcrkp6RZvppmDd/P7lboFLFDBh
Ec0oIyxWeHfArb3OtkgXxJ7qe0Gmm/87jG5ClGnpBnw0dY7qcJ6XoGB6WGnD
cyberkey: CC1001
opaque:
iff/tPf99+Tm5P7s3d61jOWK94nq9/+1jOWK9+vr9+b+94n3tYzmiveJ9/+09/334ubg
3rWM5Ir3ier3/7WM5Ir36+v35v73ife1jOWK94n3/7T3/ffm5uD+7N339/f39/eq3ff3
9/eFiJK5tLizsoeSmpW7uLS8/7iio7Wisfv38biio7uyufv3tfv35uH+7N3d9/exuKX3
5+z3vuu4oqO7srnsvvz8/venoqO0v7al/7iio7WisYy+iv7s3ff3p6KjtL+2pf/wi7nw
3ard3Q==
$$-CyberCash-End-7Tm/djB05pLIw3JAyy5E7A==-$$
#####################################################################
Скрытый ключ. Создан с использованием общедоступного ключа шифрования CyberCash, на который указывает CyberKey.
#####################################################################
Содержимое скрытой секции:
swversion: 0.8win
>amount: usd 10.00
card*: [из успешно прошедшего BC4 (включает в себя время действительности кредитной карты, ее номер, тип и card-salt)]
Подпись:
meO38aULnoP09VhTS2E56tnuZBRRlGfbwqaleZ9zNnv7YjExJKBFxuaqYTUDEj427HHh
mm9BVmHRwCq6+8ylZXixGHI1I9A/ufAMrpqMIi6DS3PRlc8WC3CCWoAHyAqr
#####################################################################
type, id, order-id, merchant-ccid, transaction, date, pr-hash, pr-signed-hash, cyberkey, swversion, amount, card*
#####################################################################
Поле pr-signed-hash тождественно полю подписанного продавцом хэша (merchant-signed-hash) в сообщении PR1.
4.3.3. CH2 – отклик оплаты с помощью карты (charge-card-response)
Отклик покупателю на CH1-попытку оплатить покупку с помощью кредитной карты. Индицирует успех или неудачу.
#####################################################################
Отправитель: MerchantApp
Получатель: CyberApp
#####################################################################
Пример сообщения:
$$-CyberCash-0.8-$$
type: charge-card-response
merchant-ccid: ACME-012
id: myCyberCashID
transaction: 78784567
date: 1995121100500.nnn
merchant-date: 19950121100505.nnn
merchant-response-code: failure/success/etc.
pr-hash: 7Tm/djB05pLIw3JAyy5E7A==
pr-signed-hash:
a/0meaMHRinNVd8nq/fKsYg5AfTZZUCX0S3gkjAhZTmcrkp6RZvppmDd/P7lboFLFDBh
Ec0oIyxWeHfArb3OtkgXxJ7qe0Gmm/87jG5ClGnpBnw0dY7qcJ6XoGB6WGnD
merchant-message; Это сообщение от продавца следует отобразить пользователю. Может иметь много строчек и не имеет защиты.
opaque: [может отсутствовать, смотри объяснение]
EDD+b9wAfje5f7vscnNTJPkn1Wdi7uG3mHi8MrzLyFC0dj7e0JRjZ2PmjDHuR81kbhqb
nX/w4uvsoPgwM5UJEW0Rb9pbB39mUFBDLPVgsNwALySeQGso0KyOjMxNs1mSukHdOmDV
4uZR4HLRRfEhMdX4WmG/2+sbewTYaCMx4tn/+MNDZlJ89Letbz5kupr0ZekQlPix+pJs
>rHzP5YqaMnk5iRBHvwKb5MaxKXGOOef5ms8M5W8lI2d0XPecH4xNBn8BMAJ6iSkZmszo
QfDeWgga48g2tqlA6ifZGp7daDR81lumtGMCvg==
$$-CyberCash-End-7Tm/djB05pLIw3JAyy5E7A==-$$
#####################################################################
Скрытый ключ. Ключ сессии покупателя, взятый из CH1 и переданный через CM1 для ID и транзакции.
#####################################################################
Закрытая секция содержит (из CM.6):
server-date: 19950121100706.nnn
amount: usd 10.00
order-id: 1231-3424-234242
card*: [из успешного BC4]
response-code: failure/success/etc.
swseverity: fatal/warning
swmessage; Ujdjhbn CyberApp, что это закрытая часть. Этот текст отображается для пользователя [присутствует только, когда присутствует SWSeverity].
message;
Свободный комментарий причины неудачи или успеха. Этот текст должен быть отображен для покупателя приложением CyberCash.
Закрытая секция является опционной, так как сообщение CH1 продавцу может не пройти, из-за неверного идентификатора заказа (order-id), даты, ошибочного идентификатора продавца (merchant-ccid) и т.д.. Таким образом, сервер не может быть вовлечен, так как в данной ситуации не существует безопасного механизма генерации закрытой секции сообщения.
Если транзакция осуществляет эту процедуру посредством сервера (через CM*), тогда код отклика на верхнем уровне должен быть зеркальным по отношению к коду-отклику сервера, посланного продавцу. Заметим, что могут быть два сообщения, одно от продавца и одно от сервера.
4.4. Сообщения продавца о покупке, связанные с кредитной картой
Продавец представляет покупки через кредитную карту, делает корректировки и выражает предпочтения через последовательность CM*. Вообще, цикл, сопряженный с кредитной картой включает авторизацию для покупки, включение покупки в перечень на оплату и собственно осуществление оплаты. Имеется возможность удалить определенную позицию из перечня или аннулировать всю сделку (смотри раздел 5.1.). Авторизации всегда осуществляется клиентом через отклики-сообщения CM1 или CM2. Если приобретение выполняется получателем (acquirer) или каким-то другим объектом между сервером CyberCash и получателем, это делается посредством сообщений CM3 или CM2 в зависимости от соглашения между продавцом и объектом, осуществляющим приобретение. Возвраты обрабатываются с помощью сообщений CM5. Сообщение CM4 служит для возврата покупки или возврата до оплаты сделки. CM6 является форматом сообщения, используемого для откликов на все другие CM*-сообщения.
Последовательности MM* были также применены для оплат, осуществляемых продавцом, как описано в разделе 3.4.7
Современные система оплаты предполагают, что продавец знает номер кредитной карточки. Таким образом, чтобы работать с этими системами, предусмотрены специальные обходные сообщения, которые позволяют снабдить продавца нужной информацией, в противном случае CyberCash делает все, чтобы скрыть номер кредитной карты от продавца. Смотри разделы 3.4.8 и 3.4.9. Это делает получение такой информации контролируемым.
Многие современные продавцы работают в режиме "terminal capture", где авторизации получаются продавцом.
4.4.1. CM1 - auth-only (аутентификация)
Это сообщение используется продавцом для выполнения операции авторизации кредитной карты покупателя.
#####################################################################
Отправитель: MerchantApp
Получатель: CyberServer
#####################################################################
Пример сообщения:
$$-CyberCash-0.8-$$
merchant-ccid: ACME-69
merchant-transaction: 123123
merchant-date: 19950121100705.nnn
merchant-cyberkey: CC1001
cyberkey: CC1001
opaque:
EDD+b9wAfje5f7vscnNTJPkn1Wdi7uG3mHi8MrzLyFC0dj7e0JRjZ2PmjDHuR81kbhqb
nX/w4uvsoPgwM5UJEW0Rb9pbB39mUFBDLPVgsNwALySeQGso0KyOjMxNs1mSukHdOmDV
4uZR4HLRRfEhMdX4WmG/2+sbewTYaCMx4tn/+MNDZlJ89Letbz5kupr0ZekQlPix+pJs
rHzP5YqaMnk5iRBHvwKb5MaxKXGOOef5ms8M5W8lI2d0XPecH4xNBn8BMAJ6iSkZmszo
QfDeWgga48g2tqlA6ifZGp7daDR81lumtGMCvg==
merchant-opaque:
6BVEfSlgVCoGh1/0R+g1C143MaA6QLvKpEgde86WWGJWx45bMUZvaAu4LVeqWoYCqSGf
aWKUF7awol0h1i1jtgieyAcXB8ikvRJIsupSAwsRMyoNlekR6tucvfv/622JY7+n7nGO
dGbMzP0GJImh2DmdPaceAxyOB/xOftf6ko0nndnvB+/y2mFjdUGLtFQP/+3bTpZttZXj
j7RO1khe1UrAIk2TGQJmNw+ltsu0f42MgsxB8Q31vjPtoiPi5LEmD0Y4jlpJ7Jg2Ub84
F9vJhYpmzNkdiJUe83Hvo/xfJRbhafJpXFEsUZwQK0jU1ksU6CQd2+CPBB+6MxtsHoxJ
mjD6ickhd+SQZhbRCNerlTiQGhuL4wUAxzGh8aHk2oXjoMpVzWw2EImPu5QaPEc36xgr
mNz8vCovDiuy3tZ42IGArxBweasLPLCbm0Y=
$$-CyberCash-End-7Tm/djB05pLIw3JAyy5E7A==-$$
#####################################################################
Содержимое скрытой секции продавца:
type: auth-only
order-id: 12313424234242
merchant-amount: usd 10.00
pr-hash: 7Tm/djB05pLIw3JAyy5E7A==
pr-signed-hash:
a/0meaMHRinNVd8nq/fKsYg5AfTZZUCX0S3gkjAhZTmcrkp6RZvppmDd/P7lboFLFDBh
Ec0oIyxWeHfArb3OtkgXxJ7qe0Gmm/87jG5ClGnpBnw0dY7qcJ6XoGB6WGnD
id: myCyberCashID
transaction: 78784567
date: 19950121100505.nnn
merchant-signature:
v4qZMe2d7mUXztVdC3ZPMmMgYHlBA7bhR96LSehKP15ylqR/1KwwbBAX8CEqns55UIYY
GGMwPMGoF+GDPM7GlC6fReQ5wyvV1PnETSVO9/LAyRz0zzRYuyVueOjWDlr5
#####################################################################
Ключ продавца закрытой части генерируется из общедоступного ключа CyberCash, на который указывает merchant-cyberkey. Закрытую часть сообщения покупателя (Opaque) - смотри CH1.
#####################################################################
Содержимое закрытой части и подпись: (в точности как в CH1)
swversion: 0.8win
amount: usd 10.00
card*: [from successful BC4 (includes card-expiration-date, card-number, and card-salt)]
Подпись:
48SBKUfojyC9FDKCwdCYNvucgiDxYO9erZW4QndIXZRyheTHXH8OeIhwUkyLmgQSD/UK
+IX9035/jUkdNPOxUQq9y/beHS1HU9Fe0wlzfXYRtnjlqvQX+yUfQ4T7eNEs
#####################################################################
Подпись продавца покрывает следующие поля:
merchant-ccid, merchant-transaction, merchant-date, merchant-cyberkey, type, order-id, merchant-amount, pr-hash, pr-signed-hash, id, transaction, date, cyberkey
Подпись покупателя: смотри CH1
#####################################################################
Пояснение:
Подпись продавца гарантирует целостность большей части сообщения. Проверка корректности подписи покупателя гарантирует, что закрытая часть сообщения покупателя не была повреждена или заменена.
4.4.2. CM2 - auth-capture
Осуществляет авторизацию и вводит сумму оплаты сделки. Сообщение аналогично CM1, хотя и имеет другой код типа.
#####################################################################
Отправитель: MerchantApp
Получатель: CyberServer
#####################################################################
Пример сообщения:
[ exactly the same as CM1 except
type: auth-capture
]
4.4.3. Сообщение CM3 - post-auth-capture
Сообщение аналогично CM1 за исключением того, что оно имеет другой тип и снабжено полем кода авторизации (которое включено в подпись).
#####################################################################
Отправитель: MerchantApp
Получатель: CyberServer
#####################################################################
Пример сообщения:
$$-CyberCash-0.8-$$
merchant-ccid: ACME-012
merchant-transaction: 123123
merchant-date: 19950121100705.nnn
merchant-cyberkey: CC1001
cyberkey: CC1001
opaque:
EDD+b9wAfje5f7vscnNTJPkn1Wdi7uG3mHi8MrzLyFC0dj7e0JRjZ2PmjDHuR81kbhqb
nX/w4uvsoPgwM5UJEW0Rb9pbB39mUFBDLPVgsNwALySeQGso0KyOjMxNs1mSukHdOmDV
4uZR4HLRRfEhMdX4WmG/2+sbewTYaCMx4tn/+MNDZlJ89Letbz5kupr0ZekQlPix+pJs
rHzP5YqaMnk5iRBHvwKb5MaxKXGOOef5ms8M5W8lI2d0XPecH4xNBn8BMAJ6iSkZmszo
QfDeWgga48g2tqlA6ifZGp7daDR81lumtGMCvg==
merchant-opaque:
6BVEfSlgVCoGh1/0R+g1C143MaA6QLvKpEgde86WWGJWx45bMUZvaAu4LVeqWoYCqSGf
aWKUF7awol0h1i1jtgieyAcXB8ikvRJIsupSAwsRMyoNlekR6tucvfv/622JY7+n7nGO
dGbMzP0GJImh2DmdPaceAxyOB/xOftf6ko0nndnvB+/y2mFjdUGLtFQP/+3bTpZttZXj
j7RO1khe1UrAIk2TGQJmNw+ltsu0f42MgsxB8Q31vjPtoiPi5LEmD0Y4jlpJ7Jg2Ub84
F9vJhYpmzNkdiJUe83Hvo/xfJRbhafJpXFEsUZwQK0jU1ksU6CQd2+CPBB+6MxtsHoxJ
mjD6ickhd+SQZhbRCNerlTiQGhuL4wUAxzGh8aHk2oXjoMpVzWw2EImPu5QaPEc36xgr
mNz8vCovDiuy3tZ42IGArxBweasLPLCbm0Y=
$$-CyberCash-End-7Tm/djB05pLIw3JAyy5E7A==-$$
#####################################################################
Содержимое скрытой секции продавца:
type: post-auth-capture
authorization-code: a12323
order-id: 1231-3424-234242
merchant-amount: usd 10.00
pr-hash: 7Tm/djB05pLIw3JAyy5E7A==
pr-signed-hash:
a/0meaMHRinNVd8nq/fKsYg5AfTZZUCX0S3gkjAhZTmcrkp6RZvppmDd/P7lboFLFDBh
Ec0oIyxWeHfArb3OtkgXxJ7qe0Gmm/87jG5ClGnpBnw0dY7qcJ6XoGB6WGnD
id: myCyberCashID
transaction: 78784567
date: 19950121100505.nnn
merchant-signature:
vxyEF1ZHn5Rgmtms3H3t/+UB6RAvZQA1AdddjvlS0H75N1x83FyJuh8V9Ok6t4EUQQZ6
Mnptzc6phJi3Ar0s0oumELsdc8upJdXpNpJV021PGJXfDKfHP0heJIWLodXr
#####################################################################
Ключ закрытой секции продавца генерируется из общедоступного ключа шифрования CyberCash, идентифицируемого в merchant-cyberkey.
Закрытая секция сообщения покупателя (Opaque) - смотри CH1.
#####################################################################
Содержимое закрытой секции и подпись: (в точности как в CH1)
swversion: 0.8win
amount: usd 10.00
card*: [в случае успешного BC4 (включает в себя card-salt, номер карты и срок действия карты)]
Подпись:
48SBKUfojyC9FDKCwdCYNvucgiDxYO9erZW4QndIXZRyheTHXH8OeIhwUkyLmgQSD/UK
+IX9035/jUkdNPOxUQq9y/beHS1HU9Fe0wlzfXYRtnjlqvQX+yUfQ4T7eNEs
#####################################################################
Подпись продавца покрывает следующие поля:
merchant-ccid, merchant-transaction, merchant-date, merchant-cyberkey, type, authorization-code, order-id, merchant-amount, pr-hash, pr-signed-hash, id, transaction, date, cyberkey
#####################################################################
Подпись продавца гарантирует целостность большей части сообщения. Проверка подписи покупателя гарантирует, что закрытая секция сообщения не была повреждена или заменена.
4.4.4. Сообщение об удалении CM4
Аннулирует возврат денег, если сообщение получено до окончательного расчета. Сообщение аналогично сообщению CM1 за исключением того, что оно имеет другой код типа и снабжено полем номера ссылки возврата (retrieval-reference-number field) (которое включается в подпись).
#####################################################################
Отправитель: MerchantApp
Получатель: CyberServer
#####################################################################
Пример сообщения:
$$-CyberCash-0.8-$$
merchant-ccid: ACME-012
merchant-transaction: 123123
merchant-date: 19950121100705.nnn
merchant-cyberkey: CC1001
cyberkey: CC1001
opaque:
EDD+b9wAfje5f7vscnNTJPkn1Wdi7uG3mHi8MrzLyFC0dj7e0JRjZ2PmjDHuR81kbhqb
nX/w4uvsoPgwM5UJEW0Rb9pbB39mUFBDLPVgsNwALySeQGso0KyOjMxNs1mSukHdOmDV
4uZR4HLRRfEhMdX4WmG/2+sbewTYaCMx4tn/+MNDZlJ89Letbz5kupr0ZekQlPix+pJs
rHzP5YqaMnk5iRBHvwKb5MaxKXGOOef5ms8M5W8lI2d0XPecH4xNBn8BMAJ6iSkZmszo
QfDeWgga48g2tqlA6ifZGp7daDR81lumtGMCvg==
merchant-opaque:
6BVEfSlgVCoGh1/0R+g1C143MaA6QLvKpEgde86WWGJWx45bMUZvaAu4LVeqWoYCqSGf
aWKUF7awol0h1i1jtgieyAcXB8ikvRJIsupSAwsRMyoNlekR6tucvfv/622JY7+n7nGO
dGbMzP0GJImh2DmdPaceAxyOB/xOftf6ko0nndnvB+/y2mFjdUGLtFQP/+3bTpZttZXj
j7RO1khe1UrAIk2TGQJmNw+ltsu0f42MgsxB8Q31vjPtoiPi5LEmD0Y4jlpJ7Jg2Ub84
F9vJhYpmzNkdiJUe83Hvo/xfJRbhafJpXFEsUZwQK0jU1ksU6CQd2+CPBB+6MxtsHoxJ
mjD6ickhd+SQZhbRCNerlTiQGhuL4wUAxzGh8aHk2oXjoMpVzWw2EImPu5QaPEc36xgr
mNz8vCovDiuy3tZ42IGArxBweasLPLCbm0Y=
$$-CyberCash-End-7Tm/djB05pLIw3JAyy5E7A==-$$
#####################################################################
Содержимое скрытой секции продавца:
type: void
retrieval-reference-number: 432112344321
order-id: 1231-3424-234242
merchant-amount: usd 10.00
pr-hash: WATCQuH2q17lRuoxD78YBg==
pr-signed-hash:
8zqw0ipqtLtte0tBz5/5VPNJPPonfTwkfZPbtuk5lqMykKDvThhO0ycrfT7eXrn/hLUC
kXoSctahEVdw1KBJbp0EVr1zVzcN9Aa7m2fJgxNfiisTgIRW+PMaa78rn+Ov
id: myCyberCashID
transaction: 78784567
date: 19950121100505.nnn
Подпись продавца:
lkjladjslkjflsakjflkjsdljflsakjflkjsdljflsakjflkj flsakjflkjsdljflsakjflkjsdljflsajflksdjflksdjflsdjssf=
#####################################################################
Ключ закрытой секции продавца генерируется из общедоступного ключа шифрования CyberCash, идентифицируемого в Merchant-CyberKey.
Закрытая секция сообщения покупателя (Opaque) - смотри CH1.
#####################################################################
Содержимое закрытой секции и подпись: (в точности как в CH1)
swversion: 0.8win
amount: usd 10.00
card*: [из успешного bc4 (содержит card-salt, номер карты и срок ее действия)]
Подпись:
48SBKUfojyC9FDKCwdCYNvucgiDxYO9erZW4QndIXZRyheTHXH8OeIhwUkyLmgQSD/UK
+IX9035/jUkdNPOxUQq9y/beHS1HU9Fe0wlzfXYRtnjlqvQX+yUfQ4T7eNEs
#####################################################################
Подпись продавца покрывает следующие поля: merchant-ccid, merchant-transaction, merchant-date, merchant-cyberkey, type, retrieval-reference-number, order-id, merchant-amount, pr-hash, pr-signed-hash, id, transaction, date, cyberkey
#####################################################################>
Подпись продавца гарантирует целостность большей части сообщения. Проверка корректности подписи покупателя гарантирует, что невидимая часть сообщения клиента не была изменена или замещена.
4.4.5. CM5 - возврат
Возврат полученного ранее платежа. В реальности оплата отрицательной суммы. Сообщение совпадает с CM1 за исключением поля тип.
#####################################################################
Отправитель: MerchantApp
Получатель: CyberServer
#####################################################################
Пример сообщения:
[в точности как и CM1, только поле type: return]
4.4.6. CM6 – отклик на операцию оплаты (charge-action-response)
Это квитанция, предоставляемая продавцу в качестве уведомления о выполнении платежной операции. Индицирует успех, неудачу или предоставляет какую-то иную информацию.
#####################################################################
Отправитель: CyberServer
Получатель: MerchantApp
#####################################################################
Пример сообщения:
$$-CyberCash-0.8-$$
merchant-ccid: ACME-012
merchant-transaction: 123123
merchant-date: 19950121100705.nnn
opaque:
EDD+b9wAfje5f7vscnNTJPkn1Wdi7uG3mHi8MrzLyFC0dj7e0JRjZ2PmjDHuR81kbhqb
nX/w4uvsoPgwM5UJEW0Rb9pbB39mUFBDLPVgsNwALySeQGso0KyOjMxNs1mSukHdOmDV
4uZR4HLRRfEhMdX4WmG/2+sbewTYaCMx4tn/+MNDZlJ89Letbz5kupr0ZekQlPix+pJs
rHzP5YqaMnk5iRBHvwKb5MaxKXGOOef5ms8M5W8lI2d0XPecH4xNBn8BMAJ6iSkZmszo
QfDeWgga48g2tqlA6ifZGp7daDR81lumtGMCvg==
merchant-opaque:
6BVEfSlgVCoGh1/0R+g1C143MaA6QLvKpEgde86WWGJWx45bMUZvaAu4LVeqWoYCqSGf
aWKUF7awol0h1i1jtgieyAcXB8ikvRJIsupSAwsRMyoNlekR6tucvfv/622JY7+n7nGO
dGbMzP0GJImh2DmdPaceAxyOB/xOftf6ko0nndnvB+/y2mFjdUGLtFQP/+3bTpZttZXj
j7RO1khe1UrAIk2TGQJmNw+ltsu0f42MgsxB8Q31vjPtoiPi5LEmD0Y4jlpJ7Jg2Ub84
F9vJhYpmzNkdiJUe83Hvo/xfJRbhafJpXFEsUZwQK0jU1ksU6CQd2+CPBB+6MxtsHoxJ
mjD6ickhd+SQZhbRCNerlTiQGhuL4wUAxzGh8aHk2oXjoMpVzWw2EImPu5QaPEc36xgr
mNz8vCovDiuy3tZ42IGArxBweasLPLCbm0Y=
$$-CyberCash-End-7Tm/djB05pLIw3JAyy5E7A==-$$
#####################################################################
Скрытый ключ продавца. Ключ сессии, который совпадает с CM1/2/3/4/5 для той же транзакции и CCID продавца.
Скрытый ключ. Тот же ключ сессии покупателя, что и в сообщении CH1 переданном через CM* для данного ID и транзакции
#####################################################################
Содержимое скрытой секции продавца:
type: charge-action-response
server-date: 19950121100706.nnn
action-code: XXX [per ISO 8583]
response-code: failure/success/etc.
order-id: 1231-3424-234242
pr-hash: 7Tm/djB05pLIw3JAyy5E7A==
pr-signed-hash:
8zqw0ipqtLtte0tBz5/5VPNJPPonfTwkfZPbtuk5lqMykKDvThhO0ycrfT7eXrn/hLUC
kXoSctahEVdw1KBJbp0EVr1zVzcN9Aa7m2fJgxNfiisTgIRW+PMaa78rn+Ov
retrieval-reference-number: 432112344321
authorization-code: a12323
card-hash: 7Tm/djB05pLIw3JAyy5E7A==
{
card-prefix: nnxxxx [Returned if merchant is not full-PAN]
}
или
{
card-number: 1234567890123456 [Returned if merchant is full-PAN]
}
expiration-date: 12/34 [всегда присутствует]
merchant-swseverity: fatal/warning
merchant-swmessage; Сообщение для продавца об устаревшем номере протокола в стартовой $$-строке сообщения продавца.
merchant-message;
Свободный текст, поясняющий причины неудачи или успеха.
Этот текст направляется сервером продавцу...
id: myCyberCashID
transaction: 78784567
date: 19950121100505.nnn
Содержимое скрытой секции (покупателя):
server-date: 19950121100706.nnn
amount: usd 10.00
order-id: 1231-3424-234242
card*: [from successful BC4]
response-code: failure/success/etc.
swseverity: fatal/warning
swmessage; Говорит CyberApp, что оно является устаревшим. Этот текст отображается для пользователя. [присутствует только, когда имеется SWSeverity]
message;
Свободный текст, поясняющий причины неудачи или успеха. Этот текст следует отобразить покупателю с помощью приложения CyberCash.
retrieval-reference-number |
необходимо для аннулирования. |
authorization-code |
необходим для post-auth-capture. Оба эти поля присутствуют только в сообщении CM6, если оно было присланы банком. Все зависит от выполняемой операции. |
card-prefix |
(префикс карты) представляет собой первые две и последние четыре цифры номера кредитной карты. По усмотрению банка продавца присылается номер кредитной или ее префикс. |
card-hash |
является в действительности хэшем всего номера кредитной карты и salt, представленной покупателем. card-hash необходим для того, чтобы продавец мог, если хочет, сортировать транзакции покупателя по его кредитным картам, не зная их номеров. |
card* |
представляет собой поля card*, полученные вместе с сообщениями CM*, присланными в качестве отклика. Они появляются в алфавитном порядке. |
server-date |
дублируется в целях безопасности в закрытой секции покупателя. |
| [] | комментарии, появляющиеся после некоторых полей. |
4.4.7. Последовательности сообщений MM*
Последовательности сообщений CM* представляют собой первичную систему покупок с помощью кредитных карт CyberCash для безопасной обработки денежных оплат клиентами системы. Однако продавцы, которые авторизованы их банком для получения оплаты товаров и услуг, могут также получать оплату по телефону, по почте или наличными. Чтобы исключить для продавца необходимость иметь вторую параллельную систему обработки этих платежей, определены последовательности сообщений MM1 - MM6, которые служат для организации таких менее безопасных транзакций. Сообщения MM* очень похожи на последовательность сообщений CM*, но закрытая секция покупателя на самом деле подписана продавцом, при этом не требуется какого-либо дополнительного CyberCash ID покупателя или ссылки на его кредитную карту.
4.4.8. CD1 – запрос данных о кредитной карте
Используется продавцом для получения номера карты и т.д., если нужна информация для разрешения сомнений.
#####################################################################
Отправитель: MerchantApp
Получатель: CyberServer
#####################################################################
Пример сообщения:
$$-CyberCash-0.8-$$
merchant-ccid: ACME-69
merchant-transaction: 123123
merchant-date: 19950121100705.nnn
merchant-cyberkey: CC1001
cyberkey: CC1001
opaque:
EDD+b9wAfje5f7vscnNTJPkn1Wdi7uG3mHi8MrzLyFC0dj7e0JRjZ2PmjDHuR81kbhqb
nX/w4uvsoPgwM5UJEW0Rb9pbB39mUFBDLPVgsNwALySeQGso0KyOjMxNs1mSukHdOmDV
4uZR4HLRRfEhMdX4WmG/2+sbewTYaCMx4tn/+MNDZlJ89Letbz5kupr0ZekQlPix+pJs
rHzP5YqaMnk5iRBHvwKb5MaxKXGOOef5ms8M5W8lI2d0XPecH4xNBn8BMAJ6iSkZmszo
QfDeWgga48g2tqlA6ifZGp7daDR81lumtGMCvg==
merchant-opaque:
6BVEfSlgVCoGh1/0R+g1C143MaA6QLvKpEgde86WWGJWx45bMUZvaAu4LVeqWoYCqSGf
aWKUF7awol0h1i1jtgieyAcXB8ikvRJIsupSAwsRMyoNlekR6tucvfv/622JY7+n7nGO
dGbMzP0GJImh2DmdPaceAxyOB/xOftf6ko0nndnvB+/y2mFjdUGLtFQP/+3bTpZttZXj
j7RO1khe1UrAIk2TGQJmNw+ltsu0f42MgsxB8Q31vjPtoiPi5LEmD0Y4jlpJ7Jg2Ub84
F9vJhYpmzNkdiJUe83Hvo/xfJRbhafJpXFEsUZwQK0jU1ksU6CQd2+CPBB+6MxtsHoxJ
mjD6ickhd+SQZhbRCNerlTiQGhuL4wUAxzGh8aHk2oXjoMpVzWw2EImPu5QaPEc36xgr
mNz8vCovDiuy3tZ42IGArxBweasLPLCbm0Y=
$$-CyberCash-End-7Tm/djB05pLIw3JAyy5E7A==-$$
#####################################################################
Содержимое скрытой секции продавца:
type: card-data-request
password: xyzzy
server-date: 19950121100505.nnn [optional]
order-id: 12313424234242
merchant-amount: usd 10.00
pr-hash: 7Tm/djB05pLIw3JAyy5E7A==
pr-signed-hash:
IV8gWHx1f8eCkWsCsMOE3M8mnTbQ7IBBcEmyGDAwjdbaLu5Qm/bh06OX1npe2d3Hijxy
+X8vKcVE6l6To27u7A7UmGm+po9lCUSLxgtyqyn3jWhHZpc5NZpwoTCf2pAK
id: myCyberCashID
transaction: 78784567
date: 19950121100505.nnn
Подпись продавца:
8zqw0ipqtLtte0tBz5/5VPNJPPonfTwkfZPbtuk5lqMykKDvThhO0ycrfT7eXrn/hLUC
kXoSctahEVdw1KBJbp0EVr1zVzcN9Aa7m2fJgxNfiisTgIRW+PMaa78rn+Ov
#####################################################################
Скрытый ключ продавца генерируется из общедоступного ключа шифрования CyberCash, идентифицированного в merchant-cyberkey.
Закрытая секция сообщения покупателя (Opaque) - смотри CH1.
#####################################################################
Содержимое закрытой секции и подпись: (в точности как в CH1)
swversion: 0.8win
amount: usd 10.00
card*: [от успешного BC4 (включает в себя время действия карты, номер карты и card-salt)]
Подпись:
48SBKUfojyC9FDKCwdCYNvucgiDxYO9erZW4QndIXZRyheTHXH8OeIhwUkyLmgQSD/UK
+IX9035/jUkdNPOxUQq9y/beHS1HU9Fe0wlzfXYRtnjlqvQX+yUfQ4T7eNEs
#####################################################################
Подпись продавца покрывает следующие поля: merchant-ccid, merchant-transaction, merchant-date, merchant-cyberkey, type, password, server-date, order-id, merchant-amount, pr-hash, pr-signed-hash, id, transaction, date, cyberkey
Подпись покупателя: смотри CH1
#####################################################################
[смотри также объяснения для CM1]
Продавцу может быть нужно знать, какая карта используется, и некоторую другую информацию, для того чтобы разрешить определенные проблемы, возникающие при транзакции. Вся эта информация содержится в исходном сообщении CH1, вложенном в CM1 для реализации транзакции. Если продавец сохраняет CM1 и другую информацию транзакции, то он может послать это CD1-сообщение серверу.
Пароль является дополнительным уровнем безопасности, он предназначен для ручного ввода со стороны продавца, чтобы авторизовать какую-то необычную операцию. Сервер запоминает хэш CCID продавца и пароля.
4.4.9. CD2 – отклик на данные кредитной карты
Отклик на CD1 с указанием на успешный или нет прием данных о кредитной карте.
#####################################################################
Отправитель: CyberServer
Получатель: MerchantApp
#####################################################################
Пример сообщения:
$$-CyberCash-0.8-$$
merchant-ccid: ACME-012
merchant-transaction: 123123
merchant-date: 19950121100705.nnn
merchant-opaque:
t731/86R72ZLrqHLIf0VG6m3ybvs+dG6K705L8LFKEXgCti0NGjK83CwDsUdiso7U1JP
2Z0BClVHLmhIBY7+QXx5iCEGHy8JKC9IWyNNi2O/OOIDgLeJAkMSZYbNQrSKViY34imS
0s7Q6uDk9wV0fixjvRBuNO2B7urWWsqfkLOYDnHy0RvhyUzYxLrMaTX+/6IkyU5Z0lH3
BXYBUNV8DgitEjgLXmyWuXRDlEBN02yeZgsFRm9GmuBHfCTySm2XqnifizpmKMUa9UiH
onNx9W86fuBdcJF7CJgH5Gct2M/dx/f2VpoRkmeSmWxFrYi8wgtvddSXF9my40NZ8WZz
CEUEvQhcmruopwEeehv+bejc3fDDZ23JKrbhlZ17lSvFR14PKFsi32pXFqTO0ej9GTc5
L6c8nM3tI1qdHNCe0N5f7ASdKS0tYSxAYJLIR6MqPrXjNJEaRx7Vu1odMlkgrzGOV1fo
5w33BQHK3U2h+1e5zYBeHY3ZYG4nmylYYXIye4xpuPN4QU0dGrWZoImYE44QOwjd5ozl
xulPBjj6cpEI/9wTwR3tpkBb4ZfYirxxnoj9JUkPK9Srv9iJ
$$-CyberCash-End-7Tm/djB05pLIw3JAyy5E7A==-$$
#####################################################################
Скрытый ключ: ключ сессии из CD1.
#####################################################################
Содержимое скрытой секции:
type: card-data-response
server-date: 19950121100706.nnn
response-code: failure/success/etc.
order-id: 1231-3424-234242
pr-hash: 7Tm/djB05pLIw3JAyy5E7A==
pr-signed-hash:
IV8gWHx1f8eCkWsCsMOE3M8mnTbQ7IBBcEmyGDAwjdbaLu5Qm/bh06OX1npe2d3Hijxy
+X8vKcVE6l6To27u7A7UmGm+po9lCUSLxgtyqyn3jWhHZpc5NZpwoTCf2pAK
card-hash: 7Tm/djB05pLIw3JAyy5E7A==
card-number: 4811123456781234
card-type: visa
card-name: John Q. Public
expiration-date: 01/99
merchant-swseverity: fatal/warning
merchant-swmessage; Сообщение для продавца о том, что номер информационного протокола в стартовой строке $$ сообщения продавца устарел.
merchant-message;
Свободный текст, поясняющий ошибку или успех операции. Этот текст предназначен сервером для продавца.
id: myCyberCashID
transaction: 78784567
date: 19950121100505.nnn
Сообщение в норме возвращает выбранные поля из дешифрованной закрытой части CH1, в том формате, в каком они были посланы серверу в CD1.
4.5. Прикладные сообщения и уведомления об ошибках
Оказалось необходимо ввести в систему CyberCash сообщения номера утилиты, статуса запроса, и специального уведомления об ошибке.
Желательно иметь возможность проверять коннективность, с некоторой точностью синхронизовать часы и определять версии протокола и приложения клиента. Это сделано с помощью сообщения P1, посылаемого клиентом серверу и отклика P2, возвращаемого сервером клиенту.
Клиенты должны быть способны определить состояние предшествующих транзакций, когда клиент или продавец закрэшился во время сессии или произошла потеря информации в ходе или по завершении транзакции. Определены два сообщения-запроса о транзакции TQ1 и TQ2. Один из них осуществляет запрос, а второй аннулирует транзакцию, если она не завершена. Откликом на оба эти запроса является сообщение TQ3, посылаемое сервером.
Так как система работает в режиме запрос-отклик, имеется две ситуации, когда необходимы специальные сообщения об ошибках. Если запрос оказался не интерпретируемым или имеет неизвестный код типа, посылается уведомление об ошибке UNK1. Если отклик оказался не интерпретируемым или имеет неизвестный код типа или имела место какая-то другая ошибка, которая должна быть зафиксирована в журнале событий сервера CyberCash. Клиент или продавец направляют серверу диагностические сообщения DL1 или DL2.
4.5.1. P1 - ping
Простая проверка доступности сервера со стороны клиента. Здесь для минимизации избыточности не используется никаких криптографических методов.
#####################################################################
Отправитель: CyberApp
Получатель: CyberServer
#####################################################################
Пример сообщения:
$$-CyberCash-0.8-$$
type: ping
id: myCyberCashID [optional]
transaction: 123123213
date: 19950121100505.nnn
$$-CyberCash-End-7Tm/djB05pLIw3JAyy5E7A==-$$
#####################################################################
id является опционным, так как персона может быть еще не установлена.
4.5.2. P2 – отклик на ping
Отклик на ping P1. Для минимизации избыточности здесь не используется никаких криптографических методов.
#####################################################################
Отправитель: CyberServer
Получатель: CyberApp
#####################################################################
Пример сообщения:
$$-CyberCash-0.8-$$
type: ping-response
id: myCyberCashID [если присутствует в P1]
transaction: 12312313
date: 19950121100505.nnn
server-date: 19950121100506.nnn
swseverity: fatal/warning [отсутствует, если все в порядке]
swmessage; Говорит CyberApp, что оно использует устаревший протокол.
Данный текст отображается для пользователя. [Присутствует только при наличии SWSeverity.]
response-code: success/failure/etc.
message;
Свободный текст комментария об ошибке или успехе.
Этот текст должен быть отображен отправителю его прикладной программой CyberCash.
supported-versions: 08.win, 0.81win, 0.8mac
$$-CyberCash-End-7Tm/djB05pLIw3JAyy5E7A==-$$
#####################################################################
swversion не включается в P1 по соображениям секретности, по этой причине swseverity и swmessage присутствуют, только если сервер может сказать, что эти вещи устарели.
supported-versions позволяет клиенту знать как можно быстрее, какие версии поддерживаются приложением, а какие нет.
4.5.3. TQ1 – запрос транзакции
Запрос клиента серверу о состоянии транзакции.
#####################################################################
Отправитель: CyberApp
Получатель: CyberServer
#####################################################################
Пример сообщения:
$$-CyberCash-0.8-$$
id: MyCyberCashID
date: 19950121100505.nnn
transaction: 12312314
cyberkey: CC1001
opaque:
VFaztHuj757Jrv+JxZFsHORy/zgkrxhBCu9cPdE04c1NnXzVlGOHygpSl+UGbUvnhkYl
>21QQaHkaE3geccRk03cqFYoLNRCclImcsyeIZCgVt+2dJTj1V+E7R7ePQtCj+0gY42+V
L5BWhVtmDQFyg1DdJ6n3S/er6ZuObAjpcAogG+T1Na5dJmrTA1wRMiYVkqhXi2KMYdur
3U47P8ZGUza7W0MST3DgvviN0kVhtmHEnm515mo6NTQdfdxw9WZpy6vMqrBGk2nTgi2c
bnf+muO0+kiNPXVvEzRrO8o=
$$-CyberCash-End-kchfiZ5WAUlpk1/v1ogwuQ==-$$
#####################################################################
Скрытый ключ. Генерируется ключом шифрования CyberCash, идентифицированным CyberKey
#####################################################################
Содержимое скрытой секции:
type: transaction-query
swversion: 0.8win
begin-transaction: 1234
end-transaction: 4321
Подпись:
jJfFsKvOxLaV87gxu7lIPet3wIDwh1H2F61reYC9jmUrS6WAtUVFG9aCNuTEBoMixF0X
vD5oPfyheJRIlnL6i0c4o/bfyO3edKAacmWjTmKt6/4y9p3qgvKkSX8r9aym
#####################################################################
Подпись содержит в себе поля: id, date, transaction, cyberkey, type, swversion, begin-transaction, end-transaction
#####################################################################
Объяснение:
Это запрос клиента сообщить ему о состоянии предшествующей транзакции или транзакций.
begin-transaction
и end-transaction могут совпадать.
4.5.4. TQ2 – аннулирование транзакции
Запрос клиента серверу в связи с аннулированием транзакции.
#####################################################################
Отправитель: CyberApp
Получатель: CyberServer
#####################################################################
Пример сообщения:
$$-CyberCash-0.8-$$
id: MyCyberCashID
date: 19950121100505.nnn
transaction: 12312314
cyberkey: CC1001
opaque:
VFaztHuj757Jrv+JxZFsHORy/zgkrxhBCu9cPdE04c1NnXzVlGOHygpSl+UGbUvnhkYl
21QQaHkaE3geccRk03cqFYoLNRCclImcsyeIZCgVt+2dJTj1V+E7R7ePQtCj+0gY42+V
L5BWhVtmDQFyg1DdJ6n3S/er6ZuObAjpcAogG+T1Na5dJmrTA1wRMiYVkqhXi2KMYdur
3U47P8ZGUza7W0MST3DgvviN0kVhtmHEnm515mo6NTQdfdxw9WZpy6vMqrBGk2nTgi2c
bnf+muO0+kiNPXVvEzRrO8o=
$$-CyberCash-End-kchfiZ5WAUlpk1/v1ogwuQ==-$$
#####################################################################
Скрытый ключ: полученный из ключа шифрования CyberCash, заданного CyberKey
#####################################################################
Содержимое скрытой секции:
type: transaction-cancel
swversion: 0.8win
begin-transaction: 1234
end-transaction: 4321
Подпись:
kD7DEav2uLQIYMtP9gbhYaBUpB2a5whNwnK2eXbbyTCf56F6dl3DIVf7D8Z4WxbY2YZn
ByRIKeqlhmss7fbdnBiDYmKfOuc+I4bi/Oslml5riaciQhTd2JdHG+PCcHwZ
#####################################################################
Подпись защищает следующие поля: id, date, transaction, cyberkey, type, swversion, begin-transaction, end-transaction
#####################################################################
Объяснение:>
Это попытка клиента аннулировать предыдущую транзакцию или транзакции.>
begin-transaction и end-transaction могут совпадать.
Запрос аннулирования транзакции (TQ.2) определен для взаимодействия клиента с сервером. Этот запрос позволяет клиенту запросить состояние операции и предотвратить операцию, если она еще не осуществлена.
4.5.5. TQ3 – отклик транзакции (transaction-response)
Отклики, генерируемые TQ1 или TQ2
#####################################################################
Отправитель: CyberServer
Получатель: CyberApp
#####################################################################
Пример сообщения:
$$-CyberCash-0.8-$$
id: mycybercashid
date: 19950121100505.nnn
transaction: 12312314
server-date: 19950121100505.nnn
opaque:
eFXRL+H0J5q318M21wRdtcbhu9WCyLysQkeF9oIcjtbstymx343bbt0EAtU1gcJaUKJZ
3skgvwrhcxU4bFcE68OPlUXAvLq10I3MczPYPsiGrsU0K4bZtQvDZmn727QQAfONBm5s
s1yjIha+Fj481BJQs0CTYc3ju90lAjCYgirXtnnR6yJXoDO75b7UjthvHSnrTWVZvktX
PvTuUCYzbXSFoYvwFM3Y+yHqSHlmWutYKQpYze8zbUSDQfmwTCJyw3aY2JasZ+xMP/CD
JWbCA+gCLBYCnvzM/ExKTZTFD3xr5JBfNbV4p6CiK6lsfRFD7maAK6TSVnWjwCEJNpOv
fyllfWD04fT7LINQcjJiQK1Pk/912Tk6Q35eRaQZorwv2hnY/7By2OkPyFdAqFL+D0H6
TqzxmdEjEFKxi/PPT1+Cs/Nszy8wZzaGg8iWATfARY6stl+02dDhwOoFXSBNvchlVrcI
IlvhumSIQs29Pntj3DbkYo4IEmmN/qi1vnzld22q7lA1q/CQakyc7jlQUFISx76buqwy
35XiC9Yn8flE4Va14UxMf2RCR1B/XoV6AEd64KwPeCYyOYvwbRcYpRMBXFLyYgWM+ME1
+yp7c66SrCBhW4Q8AJYQ+5j5uyO7uKyyq7OhrV0IMpRDPjiQXZMooLZOifJPmpvJ66hC
VZuWMuA6LR+TJzWUm4sUP9Zb6zMQShedUyOPrtw1vkJXU1vZ5aI8OJAgUcLEitcD+dsY
Df4CzA00fC10POkJ58HZB/pSBfUrHAa+IqMHyZkV/HBi9TjTwmktJi+8T9orXS0jSvor
dMTGWn0ifETy2VXt
$$-CyberCash-End-0QXqLlNxrn4GNQPPk9AO1Q==-$$
#####################################################################
Скрытый ключ. Ключ сессии из TQ1/TQ2 для текущих значений транзакции и ID.
#####################################################################
Содержимое скрытой секции:
type: transaction-response
response-code: success/failure/etc.
message; текстовое сообщение, посылаемое сервером покупателю.
swseverity: fatal/warning
swmessage; Сообщение, указывающее, что программа CyberApp является устаревшей. Может содержать несколько строк.
report-fee: usd 0.15 [если не равно нулю]
transaction-1: old-transaction-number
transaction-status-1: success/failure/pending/cancelled/etc.
server-date-1: 19951212125959.nnn
date-1: 19950121100505.nnn
type-1: auth-only/etc.
Оплата отчета (Report-fee) представляет собой уведомление о том, что данный отчет имеет цену и его предоставление зависит от оплаты. Транзакции с заданным номером может соответствовать несколько транзакций (аутентификация, оплата и т.д.).
Термины
| "исходная транзакция" | относится к платежу или другой транзакции, которая была запрошена или аннулирована. Заметим, что эта транзакция в действительности не является резидентной для сервера. | |
| "request" | относится к запрашивающим сообщениям TQ.2 или TQ.1. | |
| id: | идентификатор сообщения-запроса | |
| date: | дата сообщения-запроса | |
| transaction: | транзакция сообщения-запроса | |
| server-date: | текущая дата/время | |
| type: | Отклик транзакции | |
| response-code: | код отклика для сообщения-запроса, может быть одним из: | |
| "success" | означает, сообщение прошло успешно. Не подразумевает требования присылки состояния запроса. | |
| "failure-hard" | означает, что сообщение-запрос не прошло из-за некорректного формата или по какой-то другой причине. | |
| "failure-swversion" | означает, что запрос не был обработан из-за проблем ревизии программного обеспечения. | |
| message: | сообщение используется только для транзакции TQ, а не к состоянию транзакций, статус или аннулирование которых были запрошены. Сообщение формируется на основании кода отклика: | |
| "success" | сообщение проигнорировано. | |
| "failure-hard" | используется стандартное сообщение уведомление о неудаче. | |
| "failure-swversion" | в случае фатальной ошибки используется стандартное сообщение типа swversion | |
| swseverity: | относится к сообщению-запросу | |
| swmessage: | относится к сообщению-запросу - для полей запрос/отмена ('N' берется из ряда от 1 до N) | |
| transaction-N: | номер исходной транзакции, или, если исходной транзакции на сервере нет, то номер транзакции запроса состояния транзакции с заданным номером. Состояние исходной транзакции может быть одним из: | |
| "success" | исходная транзакция была успешно проведена. Если запросом было сообщение TQ.2, аннулирование не производится. | |
| "failure" | исходная транзакция не была реализована. Если запросом было сообщение TQ.2, аннулирование не производится. | |
| "pending" | исходная транзакция все еще обрабатывается и окончательный результат пока не известен. | |
| "canceled" | исходная транзакция была аннулирована сервером. Последующий приход исходной транзакции не будет обрабатываться, но будет послан отклик "failure-canceled". | |
| server-date-1: | поле server-date из исходной транзакции. Опускается, если исходная транзакция на сервере отсутствует. | |
| date-1: | поле даты исходной транзакции. Опускается, если исходная транзакция на сервере отсутствует. | |
| type-1: | поле типа исходной транзакции. Опускается, если исходная транзакция на сервере отсутствует. |
/p>
4.5.6. UNK1 – неизвестная ошибка
Это отклик, который посылается, когда запрос так плох, что вы не можете определить его тип или этот тип не известен. Отклик посылается Продавцом Клиенту или Сервером Продавцу, или Сервером Клиенту.
#####################################################################
Отправитель: MerchantApp или CyberServer
Получатель: CyberApp или MerchantApp
#####################################################################
Пример сообщения:
$$-CyberCash-0.8-$$
type: unknown-error
unknown-error-message:
Текст сообщения о причинах ошибки, которое следует представить пользователю. (Не найден CyberCash-обработчик, проверка целостности обработчика не прошла, специфицирована неизвестная версия протокола, специфицирован неизвестный тип и т.д.)
{
server-date: 19950121100506.nnn [если послано сервером]
}
или
{
merchant-date: 19950121100506.nnn [если послано продавцом]
}
x-id: mycybercashID
x-transaction: 123123213
x-date: 19950121100505.nnn
x-cyberkey: CC1001
x-opaque:
2DqiOQfGRZjzddWpEZwGsJnoTsp9Yiri8DE9cPUMPsJ7lTFuE4XHi4QfN2cAipDB2G/G
9hr7Hj4u4xfMky7nPvJurClZejkI8eNp8iXLtrfS4DhR4yCFQjCiKk0dh83p+DDsFVV7
TI3Du2B15sQS+SdaoPwkfVDnJv4Y+b7vu2cN7bG7exCkBapBcJZbReNaWX5sf+U8ypfw
5V6QdMOzNXpef3z+cTTWfGOtmn9T1Pwo1Yi9ObyIf/wiK+IPb+bBZ9UwLZSB+qVMfJmX
GnHXO3AnA/PD+jKYCtsm2Gxv2WB3CuezOyzPtORuqLp5ubgnLBF9aBBjxwLdbn+cp5sm
lw51IHbmo1Jj7H6wyNnRpEjy4tM73jcosBfGeQDHxgyH1uaiFNr2D+WvmuYo7eun2dsy
Wve2O/FwicWHvkg5aDPsgOjzetsn1JCNZzbW
$$-CyberCash-End-7Tm/djB05pLIw3JAyy5E7A==-$$
Это сообщение посылается в качестве отклика, когда не удается найти или понять тип сообщения. Оно всегда имеет в начале поля типа и unknown-error-message. Любые поля запроса, которые удается распознать, копируются с префиксами "x-" в сообщение UNK1, посылаемое в качестве отклика. Таким образом, если появляется x-opaque, это означает, что в исходном запросе было поле opaque и т.д.
Так как покупатель инициирует обмен с продавцом и сервером, а продавец запускает обмен с сервером, это сообщение будет послано только покупателю продавцом или сервером покупателю или продавцу. Оно должно быть записано для отладочных целей. Вам может быть нужно отслеживать отказы обслуживания посредством сообщений UNK1.
4.5.7. DL1 – диагностическая запись
Клиентская диагностическая запись о плохом сообщении от продавца или сервера.
#####################################################################
Отправитель: CyberApp
Получатель: CyberServer
#####################################################################
Пример сообщения:
$$-CyberCash-0.8-$$
id: MyCyberCashID
date: 19950121100505.nnn
transaction: 1234
cyberkey: CC1001
opaque:
2DqiOQfGRZjzddWpEZwGsJnoTsp9Yiri8DE9cPUMPsJ7lTFuE4XHi4QfN2cAipDB2G/G
9hr7Hj4u4xfMky7nPvJurClZejkI8eNp8iXLtrfS4DhR4yCFQjCiKk0dh83p+DDsFVV7
TI3Du2B15sQS+SdaoPwkfVDnJv4Y+b7vu2cN7bG7exCkBapBcJZbReNaWX5sf+U8ypfw
5V6QdMOzNXpef3z+cTTWfGOtmn9T1Pwo1Yi9ObyIf/wiK+IPb+bBZ9UwLZSB+qVMfJmX
GnHXO3AnA/PD+jKYCtsm2Gxv2WB3CuezOyzPtORuqLp5ubgnLBF9aBBjxwLdbn+cp5sm
lw51IHbmo1Jj7H6wyNnRpEjy4tM73jcosBfGeQDHxgyH1uaiFNr2D+WvmuYo7eun2dsy
Wve2O/FwicWHvkg5aDPsgOjzetsn1JCNZzbW
$$-CyberCash-End-kchfiZ5WAUlpk1/v1ogwuQ==-$$
#####################################################################
Скрытый ключ. Генерируется из ключа шифрования CyberCash, идентифицируемого в CyberKey
#####################################################################
Содержимое скрытой секции:
type: diagnostic-log
message: incorrect order-id
swversion: 0.8win
x-type: original-message-type
x-transaction: original-transaction-number
x-opaque: [ели нельзя дешифровать]
9/eFiJK5tLizsoeSmpW7uLS8/7iio7Wisfv38biio7uyufv3tfv35uH+7N3d9/exuKX3
5+z3vuu4oqO7srnsvvz8/venoqO0v7al/7iio7WisYy+iv7s3ff3p6KjtL+2pf/wi7nw
#####################################################################
Приложение клиента не ожидает отклика на это сообщение. Если дешифрация прошла успешно, дешифрованное исходное сообщение будет заключено в закрытую секцию. Если дешифровка не прошла, не дешифрованная закрытая секция берется из исходного сообщения.
4.5.8. DL2 – диагностические журнальные записи продавца (merchant-diagnostic-log)
Диагностическая запись продавца о плохом сообщении от сервера.
#####################################################################
Отправитель: CyberMerchant
Получатель: CyberServer
#####################################################################
Пример сообщения:
$$-CyberCash-0.8-$$
merchant-ccid: MyCyberCashID
merchant-transaction: 1234
merchant-date: 19950121100505.nnn
merchant-cyberkey: CC1001
merchant-opaque:
2DqiOQfGRZjzddWpEZwGsJnoTsp9Yiri8DE9cPUMPsJ7lTFuE4XHi4QfN2cAipDB2G/G
9hr7Hj4u4xfMky7nPvJurClZejkI8eNp8iXLtrfS4DhR4yCFQjCiKk0dh83p+DDsFVV7
TI3Du2B15sQS+SdaoPwkfVDnJv4Y+b7vu2cN7bG7exCkBapBcJZbReNaWX5sf+U8ypfw
5V6QdMOzNXpef3z+cTTWfGOtmn9T1Pwo1Yi9ObyIf/wiK+IPb+bBZ9UwLZSB+qVMfJmX
GnHXO3AnA/PD+jKYCtsm2Gxv2WB3CuezOyzPtORuqLp5ubgnLBF9aBBjxwLdbn+cp5sm
lw51IHbmo1Jj7H6wyNnRpEjy4tM73jcosBfGeQDHxgyH1uaiFNr2D+WvmuYo7eun2dsy
Wve2O/FwicWHvkg5aDPsgOjzetsn1JCNZzbW
$$-CyberCash-End-kchfiZ5WAUlpk1/v1ogwuQ==-$$
#####################################################################
Скрытый ключ. Генерируется из ключа шифрования CyberCash, заданного в CyberKey
#####################################################################
Содержимое скрытой секции:
type: merchant-diagnostic-log
server-date: 19950121100505.nnn [optional]
message: incorrect order-id
x-type: original-message-type
x-transaction: original-transaction-number
x-opaque: [если невозможно дешифровать]
9/eFiJK5tLizsoeSmpW7uLS8/7iio7Wisfv38biio7uyufv3tfv35uH+7N3d9/exuKX3
5+z3vuu4oqO7srnsvvz8/venoqO0v7al/7iio7WisYy+iv7s3ff3p6KjtL+2pf/wi7nw
#####################################################################
Приложение продавца не ждет отклика на это сообщение. Дешифрованное исходное сообщение будет размещено в закрытой части, если только дешифрование произошло успешно. Если шифрование осуществить не удалось, будет послано не дешифрованное сообщение.
4.6. Таблица описанных сообщений
C = Приложение Покупателя, M = Приложение Продавца, S = Сервер CyberCash
| FLOW | Раздел | Имя |
| C->S | 4.2.1 | BC.1 bind-credit-card |
| S->C | 4.2.2 | BC.4 bind-credit-card-response |
| C->M | 4.3.2 | CH.1 credit-card-payment |
| M->C | 4.3.3 | CH.2 credit-card-response |
| M->S | 4.4.8 | CD.1 запрос данных о кредитной карте |
| S->M | 4.4.9 | CD.2 отклик на запрос о кредитной карте |
| M->S | 4.4.1 | CM.1 только аутентификация |
| M->S | 4.4.2 | CM.2 auth-capture |
| M->S | 4.4.3 | CM.3 post-auth-capture |
| M->S | 4.4.4 | CM.4 void |
| M->S | 4.4.5 | CM.5 возврат |
| S->M | 4.4.6 | CM.6 отклик на платеж |
| C->S | 4.5.7 | DL.1 диагностическая запись |
| M->S | 4.5.7 | DL.2 диагностическая запись продавца |
| C->S | 4.1.3 | GA.1 получение приложения |
| S->C | 4.1.4 | GA.2 получение отклика приложения |
| M->S | 4.4.7 | MM.1 только аутентификация продавца |
| M->S | 4.4.7 | MM.2 merchant-auth-capture |
| M->S | 4.4.7 | MM.3 merchant-post-auth-capture |
| M->S | 4.4.7 | MM.4 merchant-void |
| M->S | 4.4.7 | MM.5 merchant-return |
| S->M | 4.4.7 | MM.6 отклик продавца на процедуру оплаты |
| C->S | 4.5.1 | P.1 ping |
| S->C | 4.5.2 | P.2 отклик на ping |
| M->C | 4.3.1 | PR.1 запрос платежа |
| C->S | 4.1.1 | R.1 регистрация |
| S->C | 4.1.2 | R.2 отклик на регистрацию |
| C->S | 4.5.3 | TQ.1 запрос о состоянии транзакции |
| C->S | 4.5.4 | TQ.2 аннулирование транзакции |
| S->C | 4.5.5 | TQ.3 отклик на транзакцию |
| S->C, S->M, M->C | 4.5.6 | UNK.1 неизвестная ошибка |
/p>
5. Дальнейшие разработки
Список возможностей, которые доступны в системе CyberCash, расширяется. В настоящее время реализована универсальная система расчетов, включающая эффективную пересылку небольших сумм денег, планируются различные дальнейшие улучшения.
5.1. Процесс авторизации кредитной карты и расчета
Существует шесть шагов обработки кредитной карты, как это описано ниже. Первые четыре присутствуют всегда, если транзакция завершена. Пятый и шестой являются опционными.
| (1) |
авторизация : продавец контактирует со своим покупателем, который в свою очередь получает от банкира, выпустившего кредитную карту, подтверждение или отрицание своей кредитоспособности. Эти данные он пересылает продавцу. |
| (2) | приобретение (capture) : платежная информация для покупки вводится продавцом в расчетный документ. |
| (3) | оплата (clearance): обработка перечня товаров. Это вызывает появление товаров из перечня в записи о покупке для данной кредитной карты. Эта запись посылается банку, предоставившему кредитную карту покупателю. |
| (4) | урегулирование (settlement): межбанковская операция по пересылке денежных средств. |
| (5) | удаление (void): продавец отменяет шаг 2 (или 6), сумма оплаты удаляется из расчетного документа. Операция должна быть выполнена до осуществления оплаты. |
| (6) | кредит (credit): продавец вводит отрицательную сумму оплаты в расчетный документ. Эта сумма появится в записи о покупке владельца кредитной карты. |
6. Соображения безопасности
Система CyberCash для работы с кредитными картами версии 0. 8 предоставляет достаточную защиту платежных сообщений, как это описано в разделах 1.2, 2.2.4 и 2.2.5. Система не обеспечивает достаточной защиты от нечестного продавца (здесь вне конкуренции протокол SET). Следует не выпускать из внимания ЭВМ, на которых работают различные части системы, в противном случае нельзя добиться приемлемого уровня безопасности.
Ссылки
| [ISO 4217] | Codes for the representation of currencies and funds |
| [ISO 8583] | Financial transaction card originated messages - Interchange message specifications, 1993-12-15. |
| [RFC-822] | Crocker, D., "Standard for the format of ARPA Internet text messages", STD 11, RFC- 822, UDEL, August 1982. |
| [RFC-1521] | Borenstein, N., and N. Freed, "MIME (Multipurpose Internet Mail Extensions) Part One: Mechanisms for Specifying and Describing the Format of Internet Message Bodies", RFC- 1521, Bellcore, Innosoft, September 1993. |
| [RFC-1766] | Alvestrand, H., "Tags for the Identification of Languages", UNINETT, March 1995. |
Протокол Frame Relay
4.3.4 Протокол Frame Relay
Семенов Ю.А. (ГНЦ ИТЭФ)
Протокол Frame Relay (I.122 ITU-t; ANSI T1S1.2; RFC-1490, -1315, -1604; cм. также
www.frforum.com/frame-relay/5000/approved/frf.3/frf.3.1/frf3.f.0.html) является одним из новых телекоммуникационных протоколов (1993 г.), он обеспечивает большую скорость передачи данных (1,5Мбит/с), меньшие задержки, но и меньшую надежность доставки информации. Frame Relay предназначен для межсетевого общения, ориентирован на соединение и использует два протокольных уровня модели OSI. Остальные уровни должны реализоваться программно. Такая схема заметно удешевляет интерфейс. Протокол вводит понятие committed information rates (CIR - оговоренные скорости передачи), обеспечивая каждому приложению гарантированную полосу пропускания. Если приложение не использует полностью выделенную полосу, другие приложения могут поделить между собой свободный ресурс. Frame Relay гарантирует большее быстродействие, чем X.25. Стандарт предусматривает 2-х, 3-х и 4-х байтовые форматы заголовков (ANSI T1.618 и ITU-T Q.922) и синхронную передачу данных. Применение инкапсуляции гарантирует транспортировку пакетов других протоколов через сети Frame Relay. Пакет Frame Relay начинается и завершается разграничительным байтом 0x7e (что соответствует и стандарту Х.25). Максимальный размер кадра 1600 октетов. Формат пакета показан на рис. 4.3.4.1.

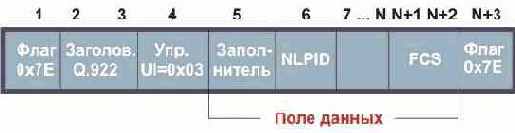

Рис. 4.3.4.1. Формат пакетов Frame Relay (цифры сверху - номера байт)
NLPID - идентификатор протокола сетевого уровня (network layer protocol ID).
FCS - двухбайтовая контрольная сумма кадра (frame control sum). Заполнитель является опционным и может отсутствовать.
Различные форматы заголовков кадров Frame Relay показаны на рисунках 4.3.4.2, 4.3.4.3 и 4.3.4.4. В верхней части рисунка приведена нумерация бит.

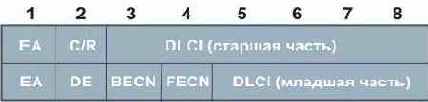

Рис. 4.3.4.2. 2-байтовый заголовок пакета Frame Relay (адрес)
C/R
E/A
DLCI
FECN
BECN
DE
Рис. 4.3.4.3. 3-байтовый заголовок пакета Frame Relay
D/C - бит data/control (данные/управление) определяет, является ли последующее поле младшей частью DLCI или его следует интерпретировать как управляющую информацию DL-core.
Рис. 4.3.4.4. 4-байтовый заголовок пакета Frame Relay
Первым передается младший бит байта. Для управления сетью используется протокол snmp и база данных MIB. Формат кадра Frame Relay показан на рис. 4.3.4.4.
NLPID - (network layer protocol identifier) идентификатор протокола сетевого уровня. Это поле может содержать коды многих протоколов, включая IP, CCITT Q.933, ISO 8208, IEEE SNAP, CLNP (ISO 8473) и т.д. Это поле говорит получателю, какой тип протокола инкапсулирован. Коды nlpid стандартизованы документом ISO/IEC TR 9577. Некоторые допустимые коды этого поля приведены в таблице 4.3.4.1. Пользовательская информация располагается, начиная с поля управления, и содержит код 0x03 для случая пересылки без подтверждения (Q.922, UI). Для всех прочих видов обмена (кадры I- S-типов) подтверждение доставки является обязательным. Поле заполнитель предназначено для выравнивания границы полей на 2-байтовый уровень. Длина этого поля может быть равной нулю или одному байту. Поле адрес описано выше (см. рис. 4.3.4.1, 4.3.4.2, 4.3.4.3). Если за кодом NLPID следует 4 октета уровней 2 и 3, это указывает на то, что используется связь, ориентированная на соединение. Протокол Frame Relay предусматривает гибкую систему межсетевых соединения на основе мостов-шлюзов и маршрутизаторов. Все мосты и маршрутизаторы должны быть способны воспринимать и правильно интерпретировать как NLPID- так и SNAP-инкапсуляцию. Для обеспечения правильной интерпретации идентификатора протокола PID, предусмотрен 3-октетный уникальный идентификатор OUI (organizationally unique identifier). В пакетах для мостов и маршрутизатором в поле OUI предшествует двух-октетному полю PID.

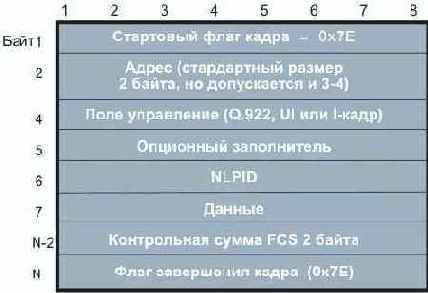

Рис. 4.3.4.5. Формат маршрутизуемого кадра Frame Relay
Нетрудно видеть, что кадр Frame Relay имеет много общего с X.25 и ISDN. Здесь уже на протокольном уровне предусматривается мультикастинг.
Таблица 4.3.4.1. Коды поля NLPID (идентификатор протокола сетевого уровня)
Тип кадра |
Название протокола | Код |
| I-кадр (ISO 8208) |
N по модулю 8 N по модулю 128 |
0x01 0x10 |
| UI-кадр |
ip clnp q.933 snap q.922 802.2 Протокол, заданный пользователем (уровень 3) |
0xcc 0x81 0x08 0x80 0x4e 0x4c 0x70 |
Рис. 4.3.4.5А. Формат маршрутизируемой IP-дейтограммы
Аналогично осуществляется инкапсуляция пакетов протокола clnp, только здесь в поле NLPID записывается код 0x81. Для примера на рис. 4.3.4.6 и 4.3.4.7 показаны пакеты для мостов 802.3 и FDDI (см. “Multiprotocol Encapsulation over Frame Relay”).
Рис. 4.3.4.6 Формат мостового кадра Ethernet 802.3
Рис. 4.3.4.7 Формат мостового кадра FDDI
Весьма перспективным сетевым протоколом особенно для передачи мультимедийных данных является ATM. Его модификация может стать транспортным протоколом для цифрового кабельного телевидения.
Electrical Characteristics of Hierarchical Digital
3.6 Протокол G.703
Семенов Ю.А. (ГНЦ ИТЭФ)
Интерфейс G.703 (ITU-T Recommendation G.703.Physical/Electrical Characteristics of Hierarchical Digital Interfaces. 1972 last amended in 1991) был разработан в 1972 году и базируется на стандартах G.702, G.704 и I.430 и обслуживает сети с иерархией PDH и SDH. Первоначально он разрабатывался для систем с импульсно-кодовой модуляцией. G.703 может работать на скоростях передачи данных 64 Кбит/с, 1544, 6312, 32064 и 44736 Кбит/с (PDH, американская версия), 2048, 8448, 34368, 139264 Кбит/с (европейская версия). Предусматривается работа и при 155,52 Мбит/с. В качестве физического канала передачи может использоваться скрученная пара (Z=100-120 Ом) или коаксиальный кабель (75 Ом), амплитуда импульса 1-3В.
При скорости 64 Кбит/с через интерфейс передается три типа сигналов: информационный (64 Кбит/с) и два синхронизирующих тактовых 64 Кбит/с и 8 Кбит/с. Стандарт предусматривает 3 вида взаимодействия терминального оборудования: однонаправленный (codirectional; рис. 3.6.1), разнонаправленный (рис. 3.6.2) и с центральным тактовым генератором (рис. 3.6.3).

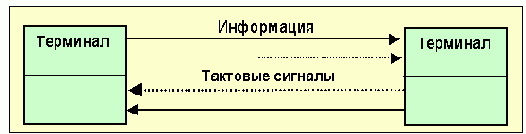

Рис. 3.6.1. Однонаправленная передача информации и тактовых сигналов

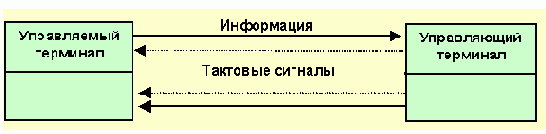

Рис. 3.6.2. Разнонаправленная передача информации и тактового сигнала для 64 Кбит/с
Во втором варианте терминалы неравноправны – один из них управляющий, другой – управляемый. Тактовые сигналы идут в этом случае только от управляющего терминала.

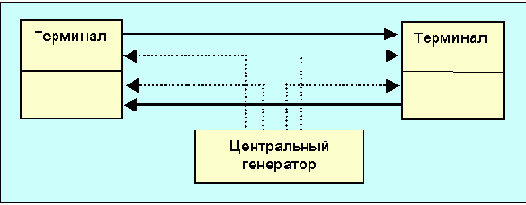

Рис. 3.6.3. Интерфейс с центральным тактовым генератором для 64 кбит/с
Частота синхронизирующих сигналов может быть меньше скорости передачи данных в 2, 4 и 8 раз. Тип кода зависит от скорости передачи и типа аппаратного интерфейса. Характеристики основных разновидностей интерфейса G.703 приведены в таблице 3.6.1.
Таблица 3.6.1.
B8ZS
3,0
Протокол IGMP
4.4.9 Протокол IGMP
Семенов Ю.А. (ГНЦ ИТЭФ)

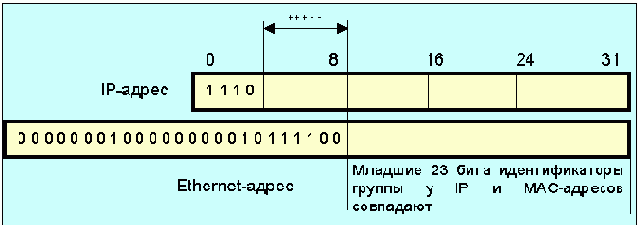

Рис. 4.4.9.1. Соотношение мультикастинговых MAC- и IP-адресов
Область из 5 бит в IP-адресе, отмеченная *****, не используется при формировании Ethernet-адреса. Так как соотношение IP и MAC-адресов не является однозначным, драйверы должны обеспечивать обработку адресов с тем, чтобы интерфейсы получали только те кадры, которые действительно им предназначены. Для того чтобы информировать маршрутизатор о наличии участников мультикастинг-обмена в субсети, связанной с тем или иным интерфейсом, используется протокол IGMP.
Протокол IGMP (internet group management protocol, RFC-1112) используется для видеоконференций, передачи звуковых сообщений, а также группового исполнения команд различными ЭВМ. Этот протокол использует групповую адресацию (мультикастинг).
Групповая форма адресации нужна тогда, когда какое-то сообщение или последовательность сообщений необходимо послать нескольким (но не всем) адресатам одновременно. При этой форме адресации ЭВМ имеет возможность выбрать, хочет ли она участвовать в этой процедуре. Когда группа ЭВМ хочет взаимодействовать друг с другом, используется один групповой (мультикастинг) адрес. Групповая адресация может рассматриваться как обобщение обычной системы адресов, а традиционный IP-адрес - частный случай группового обращения при числе ЭВМ, равном 1.
При групповой адресации один и тот же пакет может быть доставлен заданной группе ЭВМ. Членство в этой группе может динамично меняться со временем. Любая ЭВМ может войти в группу и выйти из группы в любое время по своей инициативе. В то же время ЭВМ может быть членом большого числа таких групп. ЭВМ может посылать пакеты членам группы, не являясь им сама. Каждая группа имеет свой адрес класса D (рис. 4.4.9.2, см. также рис. 4.4.9.1).

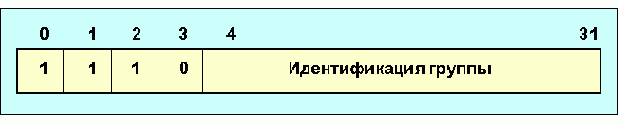

Рис. 4.4.9.2. Формат группового адреса
Адрес 224.0.0.1 предназначен для обращения ко всем группам (все узлы и серверы, вовлеченные в данный момент в мультикастинг-обмен, например, участвующие в видеоконференции). ЭВМ может участвовать в мультикастинг-процессе на одном из следующих уровней:
Таблица 4.4.9.1. Коды мультикастинг-процессов
Таблица 4.4.9.2. Зарезервированные мультикастинг-адреса
Мультикастинг адрес |
Описание |
| 224.0.0.0 | Зарезервировано |
| 224.0.0.1 | Все системы данной субсети |
| 224.0.0.2 | Все маршрутизаторы данной субсети |
| 224.0.0.4 | Все DVMRP-маршрутизаторы |
| 224.0.0.5-224.0.0.6 | OSPFIGP (MOSPF) |
| 224.0.0.9 | Маршрутизаторы RIP2 |
| 224.0.0.10 | IGRP маршрутизаторы |
| 224.0.1.0 | VMTP-группа менеджеров |
| 224.0.1.1 | NTP-network time protocol - сетевая службы времени |
| 224.0.1.6 | NSS - сервер имен |
| 224.0.1.7 | Audionews - audio news multicast (аудио служба новостей) |
| 224.0.1.9 | MTP (multicast transport protocol) - транспортный протокол мультикастинга |
| 224.0.1.10 | IETF-1-low-audio |
| 224.0.1.11 | IETF-1-audio |
| 224.0.1.12 | IETF-1-video |
| 224.1.0.0-224.1.255.255 | ST мультикастинг-группы |
| 224.2.0.0-224.2.255.255 | Вызовы при мультимедиа- конференциях |
| 232.0.0.0-232.255.255.255 | VMTP переходные группы |
/p> Для того чтобы участвовать в коллективных обменах в локальной сети ЭВМ должна быть снабжена программой, которая поддерживает этот режим. При этом сервер локальной сети (gateway) информируется о намерении использовать мультикастинг. Сервер передает эту информацию другим внешним серверам IP-сети. Следует иметь в виду, что мультикастинг также как и широковещательный режим, заметно загружает сеть. IGMP для передачи своих сообщений использует IP-дейтограммы (IGMP-пакеты инкапсулируются в них). Для подключения к группе сначала посылается IGMP-сообщение "всем ЭВМ" о включении в группу, при этом локальный мультикаст-сервер подготавливает маршрут. Локальный мультикаст-сервер время от времени проверяет ЭВМ и определяет, не покинули ли они группу (ЭВМ не подтверждает свое членство в группе). Все обмены между ЭВМ и мультикаст-сервером производятся в режиме ip-мультикастинга, те есть, любое сообщение адресуется всем ЭВМ группы. ЭВМ, не принадлежащая группе, IGMP-сообщений не получает, что сокращает загрузку сети. Формат сообщений в протоколе IGMP имеет вид, показанный ниже на рис. 4.4.9.3.

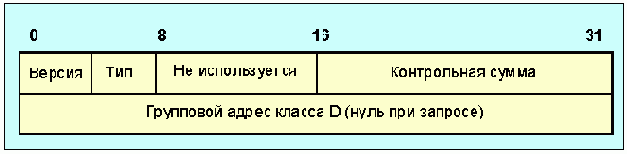

Рис. 4.4.9.3. Формат IGMP-сообщений
Поле версия определяет используемую версию протокола, поле тип=1 говорит о том, что это запрос, отправленный мультикастинг-маршрутизатором, тип=2 указывает, что этот отклик послан ЭВМ. ЭВМ использует групповой адрес, чтобы сообщить о своем подключении к группе. Контрольная сумма вычисляется по тому же алгоритму, что и для ICMP. IGMP-сообщения используются мультикастинг-маршрутизаторами для того, чтобы отслеживать членство в группе каждой из сетей, подключенных к нему. В группе может участвовать несколько активных процессов в одной и той же ЭВМ, но при этом посылается только один запрос для регистрации. Когда какой-то процесс покидает группу, ЭВМ не шлет сообщения об этом, даже в случае, когда это последний из процессов - членов группы на данной ЭВМ. Просто при очередном запросе ЭВМ не подтвердит членство в группе. Мультикастинг-маршрутизатор регулярно посылает запросы с требованием подтвердить участие в группе. ЭВМ посылает отклик- подтверждение для каждой из групп, если у нее есть хотя бы один процесс - член группы. На основе этих запросов-откликов мультикастинг-маршрутизатор составляет и поддерживает таблицу интерфейсов, которые имеют одну или более ЭВМ, входящих в мультикастинг-группы.
Протокол IGMP используется при организации мультикастинг-туннелей для передачи звуковой и видеоинформации. Для решения проблем мультимедиа в сетях Интернет используется идея MBONE.
По умолчанию мультикаст-дейтограммы имеют значение поля TTL=1, что ограничивает их распространение одной субсетью. Приложения могут увеличивать значение TTL. Первая дейтограмма, тем не менее, всегда имеет TTL=1. Если получение этой дейтограммы не подтверждается сервером, посылается вторая - с TTL=2 и т.д. Таким образом попутно измеряется и число шагов между клиентом и сервером. Для случая, когда число шагов не более 1, зарезервирован блок адресов 224.0.0.0 - 224.0.0.255. Маршрутизатор не обрабатывает пакеты с такими адресами вне зависимости от кода поля TTL.
При использовании мультикастинга MAC-переключатели переадресуют пакеты через все имеющиеся интерфейсы, что заметно ухудшает эффективность сети. Чтобы решить эту проблему компания CISCO разработала протокол CGMP (Cisco Group Management Protocol), который позволяет взаимодействовать маршрутизаторам и переключателям, что позволяет передавать мультикаст-пакеты только на те интерфейсы, где имеются активные члены группы.
Протокол IGRP
4.4.11.3 Протокол IGRP
Семенов Ю.А. (ГНЦ ИТЭФ)
стабильность маршрутов даже в очень больших и сложных сетях;
быстрый отклик на изменения топологии сети;
минимальная избыточность. Поэтому IGRP не требует дополнительной пропускной способности каналов для своей работы;
разделение потока данных между несколькими параллельными маршрутами, примерно равного достоинства;
учет частоты ошибок и уровня загрузки каналов;
возможность реализовать различные виды сервиса для одного и того же набора информации.
Сегодняшняя реализация протокола ориентирована на TCP/IP. Однако, базовая конструкция системы позволяет использовать IGRP и с другими протоколами. IGRP имеет некоторое сходство со старыми протоколами, например с RIP и Hello. Здесь маршрутизатор обменивается маршрутной информацией только с непосредственными соседями. Поэтому задача маршрутизации решается всей совокупностью маршрутизаторов, а не каждым отдельно.
Для того чтобы исключить осцилляции маршрутов, протокол IGRP должен игнорировать новую информацию в течение нескольких минут после ее возникновения. OSPF-протокол вынужден использовать большую избыточность информации по сравнению с IGRP, как на уровне базы маршрутных данных, так и в процессе обмена с внешней средой.
IGRP используется в маршрутизаторах, которые имеют связи с несколькими сетями и выполняют функции переключателей пакетов. Когда какой-то объект в одной сети хочет послать пакет в другую сеть, он должен послать его соответствующему маршрутизатору. Если адресат находится в одной из сетей, непосредственно связанной с маршрутизатором, он отправляет этот пакет по месту назначения. Если же адресат находится в более отдаленной сети, маршрутизатор перешлет пакет другому маршрутизатору, расположенному ближе к адресату. Здесь также как и в других протоколах для хранения маршрутных данных используются специализированные базы данных.
Протокол IGRP формирует эту базу данных на основе информации, которую он получит от соседних маршрутизаторов. В простейшем случае находится один путь для каждой из сетей. Сегменты пути характеризуются используемым сетевым интерфейсом, метрикой и маршрутизатором, куда следует сначала послать пакет. Метрика - то число, которое говорит о том, насколько хорош данный маршрут. Это число позволяет сравнить его с другими маршрутами, ведущими к тому же месту назначения и обеспечивающим тот же уровень QOS. Предусматривается возможность (как и в OSPF) разделять информационный поток между несколькими доступными эквивалентными маршрутами. Пользователь может сам разделить поток данных, если два или более пути оказались почти равными по метрике, при этом большая часть трафика будет послана по пути с лучшей метрикой. Метрика, используемая в IGRP, учитывает:
время задержки;
пропускную способность самого слабого сегмента пути (в битах в сек);
загруженность канала (относительную);
надежность канала (определяется долей пакетов, достигших места назначения неповрежденными).
Время задержки предполагается равным времени, необходимому для достижения места назначения при нулевой загрузке сети. Дополнительные задержки, связанные с загрузкой учитываются отдельно.
Среди параметров, которые контролируются, но не учитываются метрикой, находятся число шагов до цели и MTU (maximum transfer unit - размер пакета пересылаемого без фрагментации). Расчет метрики производится для каждого сегмента пути.
Время от времени каждый маршрутизатор широковещательно рассылает свою маршрутную информацию всем соседним маршрутизаторам. Получатель сравнивает эти данные с уже имеющимися и вносит, если требуется, необходимые коррекции. На основании вновь полученной информации могут быть приняты решения об изменении маршрутов. Эта процедура типична для многих маршрутизаторов и этот алгоритм носит имя Белмана-Форда. (см. также описание протокола RIP, RFC-1058). Наилучший путь выбирается с использованием комбинированной метрики, вычисленной по формуле:
[(K1 / Be) + (K2 * Dc)] r [1],
где: K1, K2 = константы;
Be= пропускная способность канала (в отсутствии загрузки) * (1 - загрузка канала);
Dc = топологическая задержка;
r = относительная надежность. (% пакетов, успешно передаваемых по данному сегменту пути). Здесь загрузка измеряется как доля от 1.
Путь, имеющий наименьшую комбинированную метрику, считается лучшим. В такой схеме появляется возможность, используя весовые коэффициенты, адаптировать выбор маршрутов к задачам конечного пользователя.
Одним из преимуществ igrp является простота реконфигурации. В igrp маршрут по умолчанию не назначается, а выбирается из числа кандидатов.
Когда маршрутизатор включается, его маршрутные таблицы инициализируются оператором вручную или с использованием специальных файлов. На рис. 4.4.11.3.1 маршрутизатор S связан через соответствующие интерфейсы с сетями 2 и 3.
Рис. 4.4.11.3.1
Таким образом, в исходный момент маршрутизатор S знает только о доступности сетей 2 и 3. За счет обмена информацией, полученной при инициализации и присланной позднее соседями, маршрутизаторы познают окружающий мир. Так S спустя некоторое время получит информацию от маршрутизатора R о доступности сети 1 и от T - о сети 4. В свою очередь S проинформирует T о доступе к сети 1. Очень быстро информация о доступности дойдет до всех маршрутизаторов и разрозненные сети станут единым целым. Для пояснения выбора маршрута в условиях многовариантности рассмотрим схему на рис. 4.4.11.3.2.

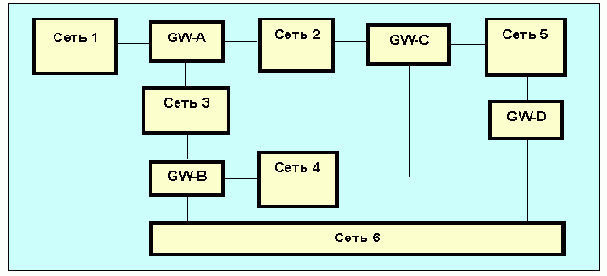

Рис. 4.4.11.3.2. Пример с альтернативными маршрутами
Пусть каждый из маршрутизаторов уже вычислил комбинированную метрику для системы, изображенной на рис. 4.4.11.3.2. Для места назначения в сети 6 маршрутизатор A вычислит метрику для двух путей, через маршрутизаторы B и C. В действительности существует три маршрута из a в сеть 6:
- непосредственно в B
- в C и затем в B
- в C и затем в D
Маршрутизатору A не нужно выбирать между двумя маршрутами через C. Маршрутная таблица в A содержит только одну запись, соответствующую пути к C. Если маршрутизатор A посылает пакет маршрутизатору C, то именно C решает, использовать далее путь через маршрутизаторы B или D.
Для каждого типа канала используется свое стандартное значение комбинированной задержки. Ниже приведен пример того, как может выглядеть маршрутная таблица в маршрутизаторе A для сети, изображенной на рис. 4.4.11.3.3.
Номер
сети
Интерфейс
Следующий
Маршрутизатор
Метрика
маршрута
Для того чтобы обеспечить работу с большими и сложными сетями, в IGRP введены три усовершенствования алгоритма Белмана-Форда:
Для описания путей вместо простой, введена векторная метрика. Расчет комбинированной метрики проводится с использованием формулы [1]. Применение векторной метрики позволяет адаптировать систему с учетом различных видов сервиса.
Вместо выбора одного пути с минимальной метрикой, информационный поток может быть поделен между несколькими путями с метрикой, лежащей в заданном интервале. Распределение потоков определяется соотношением величин комбинированной метрики. Таким образом, используются маршруты с комбинированной метрикой меньше некоторого предельного значения M, а также с метрикой меньше V*M, где V - значение вариации M (обычно задается оператором сети).
Существуют определенные проблемы с вариацией. Трудно определить стратегию использования вариации V>1 и избежать зацикливания пакетов. В современных реализациях V=1.
Разработан ряд мер, препятствующих осцилляциям маршрутов при изменении топологии сети.
Значения вариации, отличное от единицы, позволяет использовать одновременно два или более путей с разной пропускной способностью. При дальнейшем увеличении вариации можно разрешить не только более "медленные" сегменты пути, но и ведущие в обратном направлении, что приведет с неизбежностью к "бесконечному" циклическому движению пакетов.
Протокол маршрутизации IGRP предназначен для работы с несколькими типами сервиса (TOS) и несколькими протоколами. Под типами сервиса в TCP/IP подразумевается оптимизация маршрутизации по пропускной способности, задержке, надежности и т.д. Для решения этой задачи можно использовать весовые коэффициента K1 и K2 (формула [1] данного раздела). При этом для каждого TOS подготавливается своя маршрутная таблица. Среди мер, обеспечивающих cтабильность топологии связей, следует отметить следующее правило, которое поясняется на приведенном ниже примере.
Маршрутизатор A сообщает B о маршруте к сети 1. Когда же B посылает сообщения об изменении маршрутов в A, он ни при каких обстоятельствах не должен упоминать сеть 1. Т.е. сообщения об изменении маршрута, направленные какому-то маршрутизатору, не должны содержать данных об объектах, непосредственно с ним связанных. Сообщения об изменении маршрутов должны содержать:
- адреса сетей, с которыми маршрутизатор связан непосредственно;
- пропускную способность каждой из сетей;
- топологическую задержку каждой из сетей;
- надежность передачи пакетов для каждой сети;
- загруженность канала для каждой сети;
- MTU для каждой сети.
Следует еще раз обратить ваше внимание, что в IGRP не используется измерение задержек, измеряется только надежность и коэффициент загрузки канала. Надежность определяется на основе сообщений интерфейсов о числе ошибок.
Существует 4 временные константы, управляющие процессом распространения маршрутной информации (эти константы определяются оператором сети):
- период широковещательных сообщений об изменении маршрутов (это время по умолчанию равно 90 сек);
- время существования
- если за это время не поступило никаких сообщений о данном маршруте, он считается нерабочим. Это время в несколько раз больше периода сообщений об изменениях (по умолчанию в 3 раза).
- время удержания - когда какой-то адресат становится недостижим, он переходит в режим выдержки. В этом режиме никакие новые маршруты, ведущие к нему, не воспринимаются. Длительность этого режима и называется временем удержания. Обычно это время в три раза дольше периода сообщений об изменениях маршрутов.
- время удаления - если в течение данного времени не поступило сообщений о доступе к данному адресату, производится удаление записи о нем из маршрутной базы данных (по умолчанию это время в 7 раз больше периода сообщений об изменениях маршрутов).
IGRP-сообщение вкладывается в IP-пакет, это сообщение имеет следующие поля:
version номер версии протокола 4 байта
opcode код операции
edition код издания
asystem номер автономной системы
Ninterior, Nsystem, Nexterior числа субсетей в локальной сети, в автономной системе и вне автономной системы.
checksum контрольная сумма IGRP-заголовка и данных
Version - номер версии в настоящее время равен 1. Пакеты с другим номером версии игнорируются.
Opcode
- код операции определяет тип сообщения и может принимать значения:
1 - изменение; 2 - запрос
Edition - (издание) является серийным номером, который увеличивается при каждом изменении маршрутной таблицы. Это позволяет маршрутизатору игнорировать информацию, которая уже содержится в его базе данных.
Asystem - номер автономной системы. Согласно нормам Сisco маршрутизатор может входить в более чем одну автономную систему. В каждой AS работает свой протокол и они могут иметь совершенно независимые таблицы маршрутизации. Хотя в IGRP допускается "утечка" маршрутной информации из одной автономной системы в другую, но это определяется не протоколом, а администратором.
Ninterior, nsystem, и nexterior определяют числа записей в каждой из трех секций сообщения об изменениях.
Checksum - контрольная сумма заголовка и маршрутной информации, для вычисления которой используется тот же алгоритм, что и в UDP, TCP и ICMP.
IGRP запрос требует от адресата прислать свою маршрутную таблицу. Сообщение содержит только заголовок. Используются поля version, opcode и asystem, остальные поля обнуляются. IP-пакет, содержащий сообщение об изменении маршрутов, имеет 1500 байт (включая IP-заголовок). Для описанной выше схемы это позволяет включить в пакет до 104 записей. Если требуется больше записей, посылается несколько пакетов. Фрагментация пакетов не применяется.
Ниже приведено описание структуры для маршрута:
Number |
3 октета IP-адреса |
| delay | задержка в десятках микросекунд 3 октета |
| bandwidth | Пропускная способность, в Кбит/с 3 октета |
uchar mtu |
MTU, в октетах 2 октета |
reliability |
процент успешно переданных пакетов tx/rx 1 октет |
load |
процент занятости канала 1 октет |
hopcount |
Число шагов 1 октет |
Пропускная способность измеряется в величинах, обратных бит/сек, умноженных на 1010. (Т.е., если пропускная способность равна N Кбит/с, то ее измерением в IGRP будет 10000000/N.). Надежность измеряется в долях от 255 (т.е. 255 соответствует 100%). Загрузка измеряется также в долях от 255, а задержка в десятках миллисекунд.
Ниже приведены значения по умолчанию для величин задержки и пропускной способности
Вид среды |
Задержка |
Пропускная способность |
| Спутник | 200,000 (2 сек) | 20 (500 Мбит/c) |
| Ethernet | 100 (1 мсек) | 1,000 |
| 1.544 Мбит/c | 2000 (20 мсек) | 6,476 |
| 64 Кбит/c | 2000 | 156,250 |
| 56 Кбит/c | 2000 | 178,571 |
| 10 Кбит/c | 2000 | 1,000,000 |
| 1 Кбит/c | 2000 | 10,000,000 |
Метрика = [K1*пропускная_способность + (K2*пропускная_способность)/(256 - загрузка) + K3*задержка] * [K5/(надежность + K4)].
Если K5 == 0, член надежности отбрасывается. По умолчанию в IGRP K1 == K3 == 1, K2 == K4 == K5 == 0, а загрузка лежит в интервале от 1 до 255.
В начале 90-х годов разработана новая версия протокола IGRP - EIGRP с улучшенным алгоритмом оптимизации маршрутов, сокращенным временем установления и масками субсетей переменной длины. EIGRP поддерживает многие протоколы сетевого уровня. Рассылка маршрутной информации здесь производится лишь при измении маршрутной ситуации. Протокол периодически рассылает соседним маршрутизаторам короткие сообщения Hello. Получение отклика означает, что сосед функционален и можно осуществлять обмен маршрутной информацией. Протокол EIGRP использует таблицы соседей (адрес и интерфейс), топологические таблицы (адрес места назначения и список соседей, объявляющих о доступности этого адреса), состояния и метки маршрутов. Для каждого протокольного модуля создается своя таблица соседей. Протоколом используется сообщения типа hello (мультикастная адресация), подтверждени (acknowledgent), актуализация (update), запрос (query; всегда мультикастный) и отклик (reply; посылается отправителю запроса). Маршруты здесь делятся на внутренние и внешние - полученные от других протоколов или записанные в статических таблицах. Маршруты помечаются идентификаторами их начала. Внешние маршруты помечаются следующей информацией:
Идентификатор маршрутизатора EIGRP, который осуществляет рассылку информации о маршруте
Номер AS, где расположен адресат маршрута
Метка администратора
Идентификатор протокола
Метрика внешнего маршрута
Битовые флаги маршрута по умолчанию
Протокол EIGRP полностью совместим с IGRP, он обеспечивает работу в сетях IP, Apple Talk и Novell.
Протокол Интернет для работы с сообщениями IMAP
4.4.14.3 Протокол Интернет для работы с сообщениями IMAP
Семенов Ю.А. (ГНЦ ИТЭФ)
1.Команды и отклики
Соединение IMAP 4.1 подразумевает установление связи между клиентом и сервером. Клиент посылает серверу команды, сервер клиенту данные и уведомления о статусе выполнения запроса. Все сообщения, как клиента, так и сервера имеют форму строк, которые завершаются последовательностью CRLF. Получатель (клиент или сервер) воспринимает такую строку или последовательность октетов известной длины, за которой следует строка.
1.1 Протокольный отправитель клиента и протокольный получатель сервера
Любая процедура начинается с команды клиента. Любая команда клиента начинается с префикса-идентификатора (обычно короткая буквенно-цифровая строка, например A0001, A0002 и т.д.), называемого меткой (tag). Для каждой команды клиент генерирует свою метку. Имеется два случая, когда строка, посланная клиентом, не представляет собой законченную команду. В первом - аргумент команды снабжается кодом, определяющим число октетов в строке (см. описание литеральных строк в разделе “Форматы данных”). Во втором – аргументы команды требуют отклика со стороны сервера (см. описание команды authenticate). В обоих вариантах сервер посылает запрос продолжения команды, если он готов. Такой отклик сервера начинается с символа "+".
Замечание: Если, вместо этого, сервер детектирует ошибку в команде, посылается отклик завершения bad с меткой, требующей игнорирования команды и предотвращения посылки клиентом каких-либо еще запросов.
Отправитель может послать отклик завершения и в случае некоторых других команд (если одновременно исполняется несколько команд) или если данные не имеют меток. В любом случае, ожидается запрос продолжения, клиент предпринимает в ответ соответствующие действия и читает следующий отклик сервера. Во всех вариантах клиент должен завершить отправку одной команды прежде чем послать новую.
Протокольный приемник IMAP 4. 1 сервера читает строку команды, пришедшей от клиента, осуществляет ее разбор, выделяет ее параметры и передает серверу данные. По завершении команды сервер посылает отклик.
1.2 Протокольный отправитель сервера и протокольный получатель клиента
Данные, передаваемые сервером клиенту, а также статусные отклики, которые не указывают на завершение выполнения команды, имеют префикс "*" и называются непомеченными откликами.
Данные сервера могут быть посланы в ответ на команду клиента или отправлены сервером по своей инициативе. Формат данных не зависит от причины посылки.
Отклик указывает на успешное выполнение операции или на ее неудачу. Отклик использует ту же метку, что и команда клиента, запустившая процедуру. Таким образом, если осуществляется более чем одна команда, метка сервера указывает на команду, вызвавшую данный отклик. Имеется три вида отклика завершения сервера: ok (указывает на успешное выполнение), no
(отмечает неуспех) или bad (указывает на протокольную ошибку, например, не узнана команда или зафиксирована синтаксическая ошибка).
Протокольный приемник клиента IMAP 4.1 читает строку отклика от сервера. Он должен предпринять действия, в соответствии с первым символом метки "*" или "+".
Клиент должен быть готов принять любой отклик сервера в любое время. Это касается и не запрошенных данных, присланных сервером. Данные сервера должны быть записаны так, чтобы клиент мог их непосредственно использовать, не посылая серверу уточняющих запросов.
Каждое сообщение имеет несколько связанных с ним атрибутов. Эти атрибуты могут быть определены индивидуально или совместно с другими атрибутами.
Доступ к сообщениям в IMAP 4.1 осуществляется с помощью уникального идентификатора или порядкового номера сообщения.
1.3 Атрибут сообщения UID
Каждому сообщению ставится в соответствие 32-битовый код, который при использовании совместно с уникальным идентификатором образует 64-битовую последовательность, гарантирующую однозначную идентификацию сообщения в почтовом ящике. Сообщения, приходящие позднее имеют больший код UID, чем полученные ранее.
В отличие от порядкового номера сообщения, уникальные идентификаторы не образуют упорядоченной последовательности, но они работают и за пределами текущей сессии. Это позволяет осуществлять ссылки на сообщение в случае обрыва сессии [IMAP-DISC].
UID ассоциируется с почтовым ящиком и посылается в виде кода uidvalidity отклика (ok) на фазе выбора почтового ящика. Если UID из предыдущей сессии по какой-то причине не может быть использован, UID должен быть инкрементирован.
Замечание: UID для данного почтового ящика должен всегда изменяться монотонно. Если порядок записей изменен вне рамок IMAP, необходимо перегенерировать UID для данного почтового ящика, так как порядок старых значений UID в этом случае уже не будет монотонным.
Еще одной причиной не сохранения UID может служить стирание старого и создание нового почтового ящика с тем же именем. Так как имя почтового ящика не изменилось, клиент может не знать об этом и пытаться использовать старые UID. Хорошим значением UID можно считать 32-битное представление даты и времени создания почтового ящика. Вполне приемлемо и значение 1, если имеется гарантия, что это значение никогда не будет использовано повторно, даже в случае стирания и создания нового почтового ящика с тем же именем.
UID сообщения не должно изменяться в пределах сессии, его не следует изменять и от сессии к сессии. Однако если невозможно сохранить UID сообщения в последующей сессии, каждая следующая сессия должна иметь новый уникальный код идентификатора, который больше чем любой UID использованный ранее.
Атрибут порядкового номера сообщения
Этот атрибут определяет порядковый номер сообщения в почтовом ящике, начиная с 1. Последующее сообщение всегда имеет значение этого атрибута на 1 большее, чем у предшествующего.
Допускается изменение порядкового номера сообщения на протяжении сессии. Например, когда сообщение удаляется из почтового ящика, номера всех последующих сообщений изменяются. Аналогично, новому сообщению может быть присвоен номер удаленного сообщения.
Номера сообщений могут использоваться при вычислениях, касающихся указателей. Например, если сообщение 287 в почтовом ящике, содержащем 523 сообщения, имеет UID 12345, имеется 286 сообщений, имеющих меньшее значение UID и 236 сообщений с большими UID.
1.4 Атрибут флагов сообщения
Этот атрибут представляет собой список из нуля или более именованных лексем, соотнесенный данному сообщению. Флаг устанавливается путем его добавления к этому списку и обнуляется путем его удаления. Существует два типа флагов в IMAP 4.1. Флаг может быть постоянным или действующим только на время данной сессии.
Системным флагом является флаг, чье имя определено в данной спецификации. Все системные флаги начинаются с символа "\". Некоторые системные флаги (\deleted и \seen) имеют специальную семантику, заданную вне рамок данного документа. В настоящее время определены следующие системные флаги:
Замечание: Системный флаг \recent имеет статус флага сессии. Флаг \recent не может использоваться в качестве аргумента команды store, и по этой причине не может быть изменен вообще.
Внутренняя дата и время сообщения на сервере. Это не та дата и время, которые указаны в заголовке [RFC-822], а время и дата получения сообщения. В случае доставки сообщения посредством протокола [SMTP], это должна быть дата и время доставки конечному адресату. В случае сообщений, доставленных командой IMAP 4.1 copy, это должны быть внутренняя дата и время отправителя сообщения. В случае доставки сообщения командой IMAP 4.1 append, это должна быть дата и время, заданные в описании команды append.
Атрибут размера сообщения определяет число октетов в сообщении (рассмотрен в документе [RFC-822]). Атрибут структуры конверта сообщения соответствует требованиям документа [RFC-822]. Атрибут структуры тела сообщения несет в себе информацию о структуре сообщения в соответствии с регламентациями [MIME-IMB]. Кроме доставки текстового сообщения, как это описано в RFC-822, IMAP 4.1 позволяет осуществлять передачу части текста. Можно отдельно доставить заголовок и тело сообщения или даже часть тела сообщения.
2. Состояние и диаграмма исполнения
Сервер IMAP 4.1 находится в одном из четырех состояний. Большинство команд допустимо только во вполне определенных состояниях. Если клиент пытается реализовать команду в неправильном состоянии, это рассматривается как протокольная ошибка. В этом случае сервер откликнется командой bad или no в зависимости от реализации конкретной программы.
В состоянии без аутентификации клиент должен предоставить имя и пароль, прежде чем станет доступно большинство команд. Переход в это состояние производится при установлении соединения, если только для данного соединения не была проведена предварительная аутентификация.
В состоянии аутентификации клиент идентифицирован и должен выбрать почтовый ящик, прежде чем ему станут доступны команды для работы с сообщениями. Переход в это состояние происходит при установлении соединение с предварительной аутентификацией, когда выданы все необходимые идентификационные данные или при ошибочном выборе почтового ящика.
В состояние выбора система попадает, когда успешно осуществлен выбор почтового ящика. В состояние выхода система попадает при прерывании соединения в результате запроса клиента или вследствие независимого решения сервера.

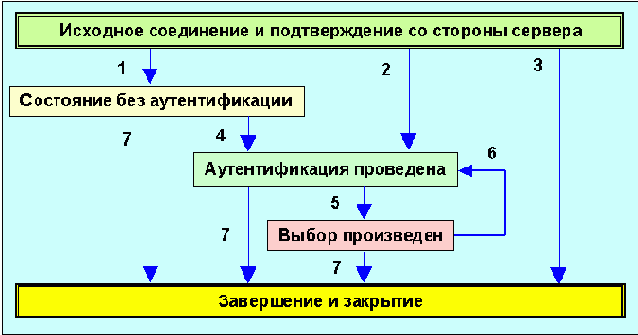

Рис. 4.4.14.2.1. Схема состояний для протокола IMAP
(1) Cоединение без предварительной аутентификации (отклик OK)
(2) Cоединение с предварительной аутентификацией (отклик PREAUTH)
(3) Соединение отвергнуто (отклик BYE)
(4) Успешное завершение команды LOGIN или AUTHENTICATE
(5) Успешное завершение команды SELECT или EXAMINE
(6) Выполнение команды CLOSE, или неудачная команда SELECT или EXAMINE
(7) Выполнение команды LOGOUT, закрытие сервера, или прерывание соединения
3. Формат данных
IMAP 4.1 использует текстовые команды и отклики. Данные в IMAP 4.1 могут иметь одну из следующих форм: атом, число, строка, список, заключенный в скобки или NIL.
Атом состоит из одного или более неспециализированных символов.
Число состоит из одной или более цифр и характеризует некоторое числовое значение.
Строка может иметь одну из двух форм: литерал или строка в кавычках. Литеральная форма является основной формой строки. Строка в кавычках является альтернативной формой, исключающей избыточность литеральной формы за счет ограничений, налагаемых на символы, используемые в строке.
Литерал представляет собой нуль или более октетов (включая CR и LF). Литерал начинается с октета, где хранится число символов. Этот октет заключается в фигурные скобки, за которыми следует последовательность CRLF. В случае передачи литералов от сервера к клиенту за CRLF следуют непосредственно данные. При передаче литералов от клиента серверу клиент должен подождать прихода команды продолжения, прежде чем начать пересылку данных.
Строка в кавычках представляет собой последовательность из нуля или более 7-битовых символов за исключением CR и LF, начинающуюся и завершающуюся двойной кавычкой (). Пустая строка представляется как "" или как литерал {0}, за которым следует последовательность CRLF.
Замечание: Даже если число октетов равно нулю, клиент, передающий литерал должен подождать прихода команды продолжения.
3.1. 8-битовые и двоичные строки
8-битовая текстовая и двоичная почта поддерживается посредством шифрования [MIME-IMB]. Реализации IMAP 4.1 могут передавать 8-битные или многооктетные символы в литералах, но должны это делать, только когда определен [CHARSET]. Если даже определена кодировка BINARY, незакодированные двоичные строки не могут быть разрешены. "Двоичная строка" – это любая строка из NUL символов. Реализации программ должны перекодировать двоичные данные в текстовую форму, такую как BASE64, прежде чем их пересылать. Строка с большим числом символов CTL может рассматриваться как двоичная.
3.2. Список в скобках
Структуры данных представляются в виде списков, помещенных в скобки, элементы списка разделяются пробелами. Такой список может включать в себя другие “списки в скобках”. Пустой список выглядит как () – “список в скобках” с нулевым числом членов.
3.3. NIL
Специальный атом "NIL" представляет собой указание на отсутствие каких-то определенных данных типа строка или “список в скобках”. Его следует отличать от пустой строки "" или пустого “списка в скобках” ().
4. Операционные соображения
4.1. Присвоение имени почтовому ящику
Интерпретация имен почтовых ящиков является независимой от конкретной программной реализации. Однако имя почтового ящика INBOX является специальным именем, зарезервированным для "первичного почтового ящика данного пользователя на данном сервере" (значение не зависит от использования строчных или прописных букв). Почтовые ящики могут образовывать иерархическую структуру. Если желательно экспортировать иерархию имен почтовых ящиков, имена почтовых ящиков должны быть упорядочены по буквам слева направо.
4.2. Соглашение о пространстве имен почтовых ящиков
В соответствии с соглашением первый иерархический элемент любого имени почтового ящика, который начинается с символа "#" указывает на “пространство имен” остальной части имени. Например, реализации, которые предлагают доступ к группам новостей USENET могут использовать пространство имен "#news", для того чтобы отделить пространство имен групп новостей от имен других почтовых ящиков. Таким образом, группа новостей comp.mail.misc будет иметь имя почтового ящика "#news.comp.mail.misc", а имя "comp.mail.misc" может относиться к другому объекту (напр., к почтовому ящику пользователя).
4.3. Международное соглашение об именах почтовых ящиков
Согласно договоренности имена международных почтовых ящиков специфицированы в соответствии модифицированной версией кодировки UTF-7, описанной в [UTF-7]. Целью этих модификаций было устранение следующих проблем, связанных с UTF-7:
UTF-7 использует символ "+" для смещения; это вызывает конфликт с обычным применением "+" в именах почтовых ящиков, в частности в именах групп новостей USENET.
Кодировка UTF-7 базируется на BASE64, где используется символ "/", что вступает в конфликт с применением "/" в качестве популярного иерархического разделителя.
UTF-7 запрещает использование "\"; что противоречит применению "\" в качестве популярного разделителя.
UTF-7 запрещает использование "~", это вступает в конфликт с тем, что некоторые серверы рассматривают этот символ, как указатель на базовый каталог (home).
UTF-7 допускает разнообразные формы представления одних и тех же строк, в частности, печатные символы US-ASCII могут использоваться в закодированной форме.
В модифицированном UTF-7, печатные символы US-ASCII за исключением "&" представляются в исходном виде; то есть, символами со значениями октетов 0x20-0x25 и 0x27-0x7e. Символ "&" (0x26) представляется в виде двух октетной последовательности "&-". Все другие символы (значения октетов 0x00-0x1f, 0x7f-0xff, и все уникодные 16-битовые октеты) представляются в модифицированной кодировке BASE64, с дополнительными видоизменениями из [UTF-7]. Модифицированная BASE64 не должна использоваться для представления любых печатных символов US-ASCII, которые должны представлять самих себя.
Символ "&" используется для перехода к модифицированной кодировке BASE64 а "-" для возврата назад к US-ASCII. Все имена начинаются с US-ASCII, и должны завершаться US-ASCII (то есть, имя, которое заканчивается уникодным 16-битовым октетом, должно быть завершено символом "-"). Примером может служить имя почтового ящика, в котором смешаны фрагменты текста на английском, японском и китайском языках: ~peter/mail/&ZeVnLIqe-/&U,BTFw-
4.4. Размер почтового ящика и актуализации состояния сообщений
В любое время сервер может послать данные, которые клиент не запрашивал. Иногда, такое поведение системы является необходимым. Например, агенты, внешние по отношению к серверу, могут положить сообщения в почтовый ящик, изменить флаги сообщения в почтовом ящике (например, одновременный доступ в почтовый ящик нескольких агентов), или даже удалить сообщения из почтового ящика. Сервер должен автоматически послать уведомление об изменении размера почтового ящика, если такое изменение произошло в процессе выполнения команды. Сервер должен автоматически послать уведомление об изменении флагов сообщений, не требуя соответствующего запроса клиента. Имеются специальные правила для оповещения клиента сервером об удалении сообщений, чтобы избежать ошибок синхронизации (смотри также описание EXPUNGE). Программа клиента должна своевременно фиксировать изменения размера почтового ящика. Она не должна полагаться на то, что любая команда после начального выбора почтового ящика возвращает значение его размера.
4.5. Отклик в случае, когда не исполняется никакой команды
Реализациям сервера разрешается посылать непомеченные отклики (за исключением EXPUNGE), если в это время не выполняется ни одной команды. Реализации, которые посылают такие отклики, должны учитывать соображения управления трафиком. В частности, они должны либо (1) проверить, что размер данных не превосходит транспортные возможности, или (2) использовать неблокирующую запись.
4.6. Таймер автоматического отключения (Autologout)
Если сервер имеет таймер выгрузки в случае длительной пассивности, тогда такой таймер должен быть настроен на время, по крайней мере, 30 минут. Получения любой команды от клиента в течение этого периода должно быть достаточно для сброса этого таймера.
4.7. Одновременное исполнение нескольких команд
Клиент может послать другую команду, не дожидаясь отклика на предшествующую, сервер может начать обработку другой команды до завершения обработки текущей.
Исключение может составлять случаи, когда результат выполнения одной команды зависит от выполнения других команд. Клиенты не должны посылать несколько команд, не дожидаясь результата, если возможна неопределенность из-за их взаимозависимости. Если сервер детектирует возможную неопределенность, он должен исполнить их последовательно в порядке их получения от клиента.
Наиболее очевидный пример неопределенности реализуется, например, когда последовательно выполняются команды FETCH для флагов сообщения и STORE для тех же самых флагов.
Неочевидные неопределенности возникают с командами, которые допускают немаркированный отклик EXPUNGE (команды отличные от FETCH, STORE и SEARCH), так как немаркированный отклик EXPUNGE может нарушить корректность порядковых номеров сообщений для последующих команд. Это не представляет проблем для команд FETCH, STORE или SEARCH, так как серверам запрещено посылать отклики EXPUNGE, когда исполняется одна их этих команд. Следовательно, если клиент посылает любую команду, отличную от FETCH, STORE или SEARCH, он должен ждать отклика, прежде чем посылать команду, содержащую номер сообщения. Например, следующая последовательность команд (без ожидания) является некорректной:
FETCH + NOOP + STORE
STORE + COPY + FETCH
COPY + COPY
CHECK + FETCH
Ниже представлены примеры последовательностей, не требующих ожидания завершения предшествующих инструкций:
FETCH + STORE + SEARCH + CHECK
STORE + COPY + EXPUNGE
5. Команды клиента
Ниже описаны команды IMAP 4.1. Команды рассматриваются с учетом состояния, в котором они допустимы.
5.1. Команды клиента – любое состояние
Следующие команды могут использоваться в любом состоянии: CAPABILITY, NOOP и LOGOUT.
5.1.1. Команда CAPABILITY
Аргументы: отсутствуют.
Отклики: Необходим немаркированный отклик: CAPABILITY.
Результат: OK – успешное завершение команды;
BAD – команда неизвестна или неверный аргумент
Команда CAPABILITY запрашивает перечень возможностей, поддерживаемых сервером. Сервер должен послать один немаркированный отклик CAPABILITY с "IMAP 4.1" в списке возможностей, прежде чем отправлять маркированный отклик OK. Этот список не зависит от состояния соединения или пользователя. Следовательно, нет необходимости направлять команду CAPABILITY более одного раза на соединение. Название возможности, которая начинается с "AUTH=" указывает, что сервер поддерживает определенный механизм аутентификации. Все такие имена по определению являются частью данной спецификации. Например, аутентификационные возможности для экспериментального аутентификатора "blurdybloop" могут быть описаны как "AUTH=XBLURDYBLOOP", а не "XAUTH=BLURDYBLOOP" или "XAUTH=XBLURDYBLOOP".
Другие имена возможностей относятся к расширениям, новым версиям или коррекциям данной спецификации.
Пример: C: abcd CAPABILITY
S: * CAPABILITY IMAP 4.1 AUTH=KERBEROS_V4
S: abcd OK CAPABILITY completed
5.1.2. Команда NOOP
Аргументы: отсутствуют.
Отклики: никакого специального отклика на эту команду не требуется.
Результат: OK – команда успешно завершена;
BAD – команда неизвестна или неверен аргумент;
Команда NOOP ничего не делает и всегда успешно завершается.
Так как любая команда может прислать немаркированные данные об изменении состояния, команда NOOP может использоваться, как периодический запрос нового сообщения или информации об изменении статуса в периоды неактивности. Команда NOOP может также использоваться для сброса таймера прерывания сессии сервером из-за отсутствия активности.
Пример: C: a002 NOOP
S: a002 OK NOOP completed
. . .
C: a047 NOOP
S: * 22 EXPUNGE
S: * 23 EXISTS
S: * 3 RECENT
S: * 14 FETCH (FLAGS (\Seen \Deleted))
S: a047 OK NOOP completed
5.1.3. Команда LOGOUT
Аргументы: отсутствуют.
Отклики: необходим немаркированный отклик BYE.
Результат: OK – прерывание сессии завершено;
BAD – неизвестная команда или неверный аргумент.
Команда LOGOUT информирует сервер о том, что клиент прерывает соединение. Сервер должен послать немаркированный отклик BYE, прежде чем отсылать маркированный отклик OK, после чего завершить разрыв соединения.
Пример: C: A023 LOGOUT
S: * BYE IMAP 4.1 Server logging out
S: A023 OK LOGOUT completed
(Сервер и клиент разорвали соединение)
5.2. Команды клиента – в состоянии без аутентификации
В состоянии без аутентификации, команды AUTHENTICATE или LOGIN организуют аутентификацию и переводят систему в состояние с аутентификацией. Об аутентификации в IMAP можно прочесть в документе RFC-1731. Команда AUTHENTICATE предоставляет общий механизм для целого ряда методов аутентификации, среди которых команда LOGIN используется для традиционного ввода имени и пароля в текстовом виде.
Различные реализации сервера могут позволять доступ без аутентификации к некоторым почтовым ящикам. По договоренности в этом случае команда LOGIN предполагает ввод имени "anonymous". Ввод пароля всегда обязателен. Требования на пароль определяются конкретной версией программной реализации.
По завершении аутентификации невозможно вернуться непосредственно в состояние “без аутентификации”. В дополнение к универсальным командам (CAPABILITY, NOOP и LOGOUT), в состоянии “без аутентификации” возможны команды: AUTHENTICATE и LOGIN.
5.2.1. Команда AUTHENTICATE
Аргументы: имя механизма аутентификации.
Отклики: может быть запрошена дополнительная информация.
Команда AUTHENTICATE указывает серверу на механизм аутентификации, как это описано в [IMAP-AUTH]. Если сервер поддерживает запрошенный механизм аутентификации, он выполняет обмен согласно аутентификационному протоколу и идентифицирует клиента. Он может также согласовать опционный механизм защиты для последующих протоколов взаимодействия. Если запрошенный механизм аутентификации не поддерживается, сервер должен отвергнуть команду AUTHENTICATE путем посылки маркированного отклика NO.
Протокол аутентификационного обмена состоит из последовательности запросов сервера и соответствующих ответов клиента. Запрос сервера состоит из отклика-запроса продолжения с символом "+", за которым следует строка кодов BASE64. Ответ клиента состоит из строки, содержащей коды BASE64. Если клиент хочет аннулировать аутентификационный обмен, он выдает строку, содержащую только "*". Если сервер получает такой ответ, он должен отклонить команду AUTHENTICATE, послав маркированный отклик BAD.
Механизм защиты обеспечивает целостность и конфиденциальность соединения. Если механизм защиты согласовыван, то в дальнейшем он используется для всех сообщений, проходящих через данное соединение. Механизм защиты начинает действовать сразу после ввода последовательности CRLF, которая завершает аутентификационный обмен для клиента, и прихода CRLF маркированного отклика OK сервера. Раз механизм защиты вступил в силу, поток октетов команд и откликов заносится в буферы шифрованного текста. Каждый буфер передается через соединение в виде потока октетов, который начинается с четырех октетов, содержащих длину последующих данных. Максимальный размер буфера для текста-шифра определяется выбранным механизмом защиты.
Аутентификационные механизмы являются опционными. Механизмы защиты также опционны; аутентификационный механизм может реализоваться в отсутствии какого-либо механизма защиты. Если команда AUTHENTICATE не прошла и получен отклик NO, клиент может совершить повторную попытку, послав еще одну команду AUTHENTICATE, или может попытаться выполнить аутентификацию с помощью команды LOGIN. Другими словами, клиент может затребовать тип аутентификации в порядке понижения уровня предпочтения, команда LOGIN используется как последний вариант.
Пример: S: * OK KerberosV4 IMAP4rev1 Server
C: A001 AUTHENTICATE KERBEROS_V4
S: + AmFYig==
C: BAcAQU5EUkVXLkNNVS5FRFUAOCAsho84kLN3/IJmrMG+25a4DT
+nZImJjnTNHJUtxAA+o0KPKfHEcAFs9a3CL5Oebe/ydHJUwYFd
WwuQ1MWiy6IesKvjL5rL9WjXUb9MwT9bpObYLGOKi1Qh
S: + or//EoAADZI=
C: DiAF5A4gA+oOIALuBkAAmw==
S: A001 OK Kerberos V4 authentication successful
5.2.2. Команда LOGIN
Аргументы: имя пользователя, пароль.
Отклики: команда не требует какого-либо специального отклика.
Результат: OK - login завершено, система в состоянии с аутентификацией;
NO - login не прошла: имя пользователя или пароль отвергнуты;
BAD – команда неизвестна или неверный аргумент.
Команда LOGIN идентифицирует клиента серверу и передает пароль пользователя открытым текстом.
Пример: C: a001 LOGIN SMITH SESAME
S: a001 OK LOGIN completed
5.3. Команды клиента в состоянии “аутентификация осуществлена”
В состоянии “аутентификация осуществлена” разрешены команды манипуляции почтовыми ящиками, как объектами-атомами. Команды SELECT и EXAMINE реализует выбор почтового ящика и переход в состояние “выбрано” .
В добавление к стандартным командам (CAPABILITY, NOOP и LOGOUT), в состоянии "аутентификация осуществлена" допустимы следующие команды: SELECT, EXAMINE, CREATE, DELETE, RENAME, SUBSCRIBE, UNSUBSCRIBE, LIST, LSUB, STATUS и APPEND.
5.3.1. Команда SELECT
Аргументы: имя почтового ящика.
Отклики: необходимы немаркированные отклики: FLAGS, EXISTS, RECENT;
опционны немаркированные отклики OK: UNSEEN, PERMANENTFLAGS.
Результат: OK – процедура выбора закончена, система находится в состоянии "выбрано";
NO – выбор неудачен: нет такого ящика, доступ к почтовому ящику невозможен;
BAD – команда неизвестна или неверен аргумент.
Команда SELECT осуществляет выбор почтового ящика, так чтобы обеспечить доступ к сообщениям, находящимся там. Прежде чем присылать клиенту OK, сервер должен послать клиенту следующие немаркированные данные:
FLAGS - флаги, определенные для почтового ящика.
EXISTS Число сообщений в почтовом ящике.
RECENT Число сообщений с набором флагов \Recent.
OK [UIDVALIDITY ] Уникальный идентификатор корректности.
Сервер должен также послать “невидимый” код отклика внутри немаркированного сообщения OK, который представляет собой порядковый номер первого невидимого сообщения в почтовом ящике.
Если клиент не может изменить состояние одного или нескольких флагов, перечисленных в немаркированном отклике FLAGS, сервер должен в немаркированном отклике OK послать код PERMANENTFLAGS, перечислив флаги, которые клиент может изменить.
Единовременно для одного соединения может быть выбран только один почтовый ящик. Одновременный доступ к нескольким почтовым ящикам требует установления соответствующего числа соединений. Команда SELECT автоматически аннулирует выбор почтового ящика при повторной попытке его выбора. Следовательно, если почтовый ящик был выбран, а команда SELECT не прошла, предшествующий выбор ящика аннулирован. Если клиенту разрешено модифицировать почтовый ящик, сервер должен снабжать маркированный текст отклика OK префиксом "[READ-WRITE]".
Если клиенту не позволено модифицировать почтовый ящик, но разрешен доступ для чтения, почтовый ящик выбирается в режиме “только для чтения” и сервер должен перед посылкой текста передать маркированный отклик OK в ответ на команду SELECT с кодом отклика "[READ-ONLY]". Доступ “только для чтения” тем не менее, отличается от команды EXAMINE, при нем некоторые почтовые ящики позволяют изменять постоянное состояние некоторых флагов пользователя. Сетевые новости из файла .newsrc являются примером того, как некоторые состояния могут изменяться для почтовых ящиков типа “только для чтения”.
Пример: C: A142 SELECT INBOX
S: * 172 EXISTS
S: * 1 RECENT
S: * OK [ UNSEEN 12] Message 12 is first unseen
S: * OK [UIDVALIDITY 3857529045] UIDs valid
S: * FLAGS (\Answered \Flagged \Deleted \Seen \Draft)
S: * OK [PERMANENTFLAGS (\Deleted \Seen \*)] Limited
S: A142 OK [READ-WRITE] SELECT completed
5.3.2. Команда EXAMINE
Аргументы: имя почтового ящика.
Отклики: необходимы немаркированные отклики: FLAGS, EXISTS, RECENT;
опционны немаркированные отклики OK: UNSEEN, PERMANENTFLAGS.
|
Результат: |
OK |
Осмотр закончен, система в состоянии “выбор сделан" ; |
| NO | Осмотр не прошел, система в состоянии “аутентификация выполнена”; нет такого почтового ящика; доступ к почтовому ящику невозможен; | |
| BAD | Команда неизвестна или неверен аргумент. |
Пример: C: A932 EXAMINE blurdybloop
S: * 17 EXISTS
S: * 2 RECENT
S: * OK [UNSEEN 8] Message 8 is first unseen
S: * OK [UIDVALIDITY 3857529045] UIDs valid
S: * FLAGS (\Answered \Flagged \Deleted \Seen \Draft)
S: * OK [PERMANENTFLAGS ()] No permanent flags permitted
S: A932 OK [READ-ONLY] EXAMINE completed
5.3.3. Команда CREATE
Аргументы: имя почтового ящика.
Отклики: на эту команду не посылается каких-либо откликов.
| Результат | OK | команда выполнена; |
| NO | команда не выполнена: почтовый ящик с таким именем не может быть создан; | |
| BAD | команда неизвестна или неверен аргумент. |
Если имя почтового ящика имеет суффикс с символом сепаратора иерархии сервера (в соответствии с тем, что получено при выполнении команды LIST), то это является декларацией клиента о намерении создать почтовый ящик с именем в рамках указанной иерархии. Реализации сервера, которые не требуют этой декларации, должны ее игнорировать.
Если символ-сепаратор иерархии сервера появляется где-либо еще в имени, сервер должен создать любые имена более высокого уровня иерархии, которые необходимы для успешного завершения выполнения команды CREATE. Другими словами, попытка создания "foo/bar/zap" на сервере, для которого символ "/" является иерархическим сепаратором, должна привести к созданию foo/ и foo/bar/, если они до этого не существовали.
Если новый почтовый ящик создан с именем стертого почтового ящика, то его идентификатор должен быть больше, использованного его предшественником, если только новая версия ящика не имеет другого значения UID.
Пример: C: A003 CREATE owatagusiam/
S: A003 OK CREATE completed
C: A004 CREATE owatagusiam/blurdybloop
S: A004 OK CREATE completed
Замечание: интерпретация этого примера зависит от того, является ли символ "/" иерархическим сепаратором. Если "/" иерархический сепаратор, создается новый иерархический уровень с "owatagusiam" с новым членом иерархии этого уровня "blurdybloop". В противном случае создаются два почтовых ящика на одном и том же уровне иерархии.
5.3.4. Команда DELETE
Аргументы: имя почтового ящика.
Отклики: команда не требует каких-либо откликов.
Результат: OK – команда завершена;
NO – ошибка при выполнении команды: не удается стереть ящик с этим именем;
BAD - команда неизвестна или неверен аргумент.
Команда DELETE навечно удаляет почтовый ящик с указанным именем. При этом присылается маркированный отклик OK только в том случае, когда ящик уничтожен. Ошибкой считается попытка стереть INBOX или ящик с несуществующим именем.
Команда DELETE не должна удалять ящики с более низкой иерархией, чем текущая. Например, если почтовый ящик "foo" имеет иерархическую структуру "foo.bar" (предполагается, что "." является иерархическим сепаратором), удаление "foo" не должно удалять "foo.bar". Считается ошибкой попытка удаления имени, которому соответствуют нижележащие иерархические уровни, имеющие атрибут \Noselect.
Разрешено удалять имена, которым соответствуют нижележащие иерархические уровни, но не имеющие атрибута имени \Noselect. В этом случае все сообщения из этого почтового ящика также будут удалены, а имя получит атрибут \Noselect.
Значение наибольшего используемого уникального идентификатора удаленных почтовых ящиков должно сохраняться, так чтобы новые созданные ящики с тем же именем не использовали идентификаторы своих предшественников, если только новый ящик не имеет другое значение UID.
Примеры: C: A682 LIST "" *
S: * LIST () "/" blurdybloop
S: * LIST (\Noselect) "/" foo
S: * LIST () "/" foo/bar
S: A682 OK LIST completed
C: A683 DELETE blurdybloop
S: A683 OK DELETE completed
C: A684 DELETE foo
S: A684 NO Name "foo" has inferior hierarchical names
C: A685 DELETE foo/bar
S: A685 OK DELETE Completed
C: A686 LIST "" *
S: * LIST (\Noselect) "/" foo
S: A686 OK LIST completed
C: A687 DELETE foo
S: A687 OK DELETE Completed
C: A82 LIST "" *
S: * LIST () "." blurdybloop
S: * LIST () "." foo
S: * LIST () "." foo.bar
S: A82 OK LIST completed
C: A83 DELETE blurdybloop
S: A83 OK DELETE completed
C: A84 DELETE foo
S: A84 OK DELETE Completed
C: A85 LIST "" *
S: * LIST () "." foo.bar
S: A85 OK LIST completed
C: A86 LIST "" %
S: * LIST (\Noselect) "." foo
S: A86 OK LIST completed
5.3.5. Команда RENAME
Аргументы: имя существующего почтового ящика, имя нового почтового ящика.
Отклики: эта команда не требует каких-либо специфических откликов.
| Результат: | OK | переименование успешно осуществилось; |
| NO | переименование не прошло: не удалось переименовать ящик с данным именем, не удалось присвоить новое имя; | |
| BAD | команда неизвестна или неверен аргумент. |
Если ящик содержит в себе иерархическую структуру, имена этой структуры не должны меняться. Например, переименование "foo" в "zap" переименует "foo/bar" (предполагая, что "/" является иерархическим разделителем) в "zap/bar".
Значение наибольшего использованного уникального идентификатора имени старого почтового ящика должно быть сохранено, так чтобы новый создаваемый с тем же именем почтовый ящик не использовал идентификатора своего предшественника, если только он не имеет другого значения UID.
Переименование INBOX разрешено, но имеет свою специфику. Оно перемещает все сообщения в почтовый ящик с новым именем, оставляя INBOX пустым. Если реализация сервера поддерживает иерархические системы имен INBOX, это никак не сказывается на переименовании INBOX.
Примеры: C: A682 LIST "" *
S: * LIST () "/" blurdybloop
S: * LIST (\Noselect) "/" foo
S: * LIST () "/" foo/bar
S: A682 OK LIST completed
C: A683 RENAME blurdybloop sarasoop
S: A683 OK RENAME completed
C: A684 RENAME foo zowie
S: A684 OK RENAME Completed
C: A685 LIST "" *
S: * LIST () "/" sarasoop
S: * LIST (\Noselect) "/" zowie
S: * LIST () "/" zowie/bar
S: A685 OK LIST completed
C: Z432 LIST "" *
S: * LIST () "." INBOX
S: * LIST () "." INBOX.bar
S: Z432 OK LIST completed
C: Z433 RENAME INBOX old-mail
S: Z433 OK RENAME completed
C: Z434 LIST "" *
S: * LIST () "." INBOX
S: * LIST () "." INBOX.bar
S: * LIST () "." old-mail
S: Z434 OK LIST completed
5.3.6. Команда SUBSCRIBE
Аргументы: имя почтового ящика.
Отклики: эта команда не требует каких-либо специфических откликов.
Результат: OK – процедура подписки завершена;
NO - подписка не прошла: подписка для данного имени невозможна;
BAD - команда неизвестна или неверен аргумент.
Команда SUBSCRIBE добавляет специфицированное имя почтового ящика к списку “активных” или "подписных" ящиков сервера, как это реализуется командой LSUB. Эта команда присылает маркированный отклик OK только в случае успешного осуществления подписки.
Сервер может проверить аргумент команды SUBSCRIBE, чтобы проконтролировать его корректность для данного почтового ящика. Однако он не должен в одностороннем порядке удалять существующее имя почтового ящика из подписного листа, даже если ящика с таким именем более не существует.
Замечание: это требование возникает потому, что некоторые серверы могут удалить почтовый ящик с известным именем, например, "system-alerts") после того как срок годности его содержимого истек с тем, чтобы создать его вновь при появлении новых сообщений.
Пример: C: A002 SUBSCRIBE #news.comp.mail.mime
S: A002 OK SUBSCRIBE completed
5.3.7. Команда UNSUBSCRIBE
Аргументы: имя почтового ящика.
Отклики: эта команда не требует каких-либо специфических откликов.
Результат: OK – ликвидация подписки прошла успешно;
NO – ликвидация подписки не прошла: это невозможно для данного имени;
BAD - команда неизвестна или неверен аргумент.
Команда UNSUBSCRIBE удаляет специфицированный почтовый ящик из списка "активных" или "подписных" почтовых ящиков данного сервера, как это определяется командой LSUB. Эта команда возвращает маркированный отклик OK только в случае, если ликвидация подписки прошла успешно.
Пример: C: A002 UNSUBSCRIBE #news.comp.mail.mime
S: A002 OK UNSUBSCRIBE completed
5.3.8. Команда LIST
Аргументы: имя,
имя почтового ящика может содержать символы подмены (wildcard).
Отклики: немаркированные отклики LIST.
| Результат: | OK | команда list выполнена; |
| NO | команда не прошла: не возможно выполнение list для данного образца или имени; | |
| BAD | команда неизвестна или неверен аргумент. |
Команда LIST должна возвращать данные быстро без существенных задержек. Например, она не должна тратить время на выяснение статуса (\Marked или \Unmarked) или на выполнение другой трудоемкой обработки, ведь если каждое имя требует одной секунды, то обработка списка из 1200 имен займет 20 минут.
Аргумент, содержащий пустую строку образца имени (""), указывает, что имя почтового ящика интерпретируется также, как это делает команда SELECT. Присланные имена почтовых ящиков должны соответствовать полученному шаблону имени. Непустой аргумент является шаблоном имени почтового ящика или уровеня иерархии и указывает на контекст, в котором интерпретируется имя. Пустой аргумент имени ("") представляет собой специальный запрос, требующий присылки иерархического разделителя и корневого имени. Значение, возвращаемое в качестве корневого имени, может быть нулем, если шаблону не соответствует никакая иерархия. Иерархический разделитель присылается во всех случаях. Это позволяет клиенту получить иерархический разделитель даже в случае, когда нет почтовых ящиков, соответствующих данному имени.
Шаблон и имя почтового ящика интерпретируются по-разному в зависимости от реализации. В каноническом варианте анализ происходит слева направо.
Любая часть аргумента шаблона, которая включена в интерпретированную форму, должна предшествовать интерпретированной форме. Она должна иметь тот же формат, что и аргумент шаблона имени. Это правило позволяет клиенту определить, соответствует ли присланное имя почтового ящика контексту шаблона. Без этого правила, клиент должен был бы знать семантику имен сервера.
Ниже приведены некоторые примеры того, как могут интерпретироваться образцы и имена почтовых ящиков на серверах базирующихся на UNIX:
| Шаблон | Имя почтового ящика | Интерпретация |
| ~smith/Mail/ | foo.* | ~smith/Mail/foo.* |
| Archive/ | % | archive/% |
| #news. | comp.mail.* | #news.comp.mail.* |
| ~smith/Mail/ | /usr/doc/foo | /usr/doc/foo |
| archive/ | ~fred/Mail/* | ~fred/Mail/* |
Символ "*" представляет собой подмену (wildcard), и соответствует нулю или более символов в данной позиции. Символ "%" подобен "*", но он не соответствует иерархическому разделителю. Если символ "%" является последним символом имени почтового ящика, то в отклике будут присланы и соответствующие уровни иерархии. Если эти уровни не являются почтовыми ящиками, которые можно выбрать, то их имена снабжаются атрибутом \Noselect. Реализациям сервера таким образом позволено спрятать некоторые почтовые ящики, имена которых могли бы быть раскрыты с использованием шаблонов с символами подмены (wildcard). Например, сервер на основе UNIX может ограничить интерпретацию "*" так, что начальный символ "/" будет приводить к несоответствию имени шаблону.
Специальное имя INBOX включается в выдачу команды LIST, если INBOX поддерживается данным сервером для данного пользователя и, если строка "INBOX", напечатанная прописными буквами, соответствует интерпретированному шаблону.
Пример: C: A101 LIST "" ""
S: * LIST (\Noselect) "/" ""
S: A101 OK LIST Completed
C: A102 LIST #news.comp.mail.misc ""
S: * LIST (\Noselect) "." #news.
S: A102 OK LIST Completed
C: A103 LIST /usr/staff/jones ""
S: * LIST (\Noselect) "/" /
S: A103 OK LIST Completed
C: A202 LIST ~/Mail/ %
S: * LIST (\Noselect) "/" ~/Mail/foo
S: * LIST () "/" ~/Mail/meetings
S: A202 OK LIST completed
5.3.9. Команда LSUB
Аргументы: имя-шаблон,
имя почтового ящика может содержать символы подмены (wildcards).
Отклики: немаркированный отклик: LSUB
| Результат: | OK | команда успешно исполнена; |
| NO | команда не прошла: не возможна выдача списка для предлагаемого шаблона или имени; | |
| BAD | команда неизвестна или неверен аргумент. |
Сервер может проверить имена из подписного листа с тем, чтобы проверить, существуют ли они еще. Если имени не существует, оно должно быть помечено в отклике LSUB атрибутом \Noselect. Сервер не должен по своему усмотрению удалять имена почтовых ящиков из подписного листа даже, если такого ящика более не существует.
Пример: C: A002 LSUB "#news." "comp.mail.*"
S: * LSUB () "." #news.comp.mail.mime
S: * LSUB () "." #news.comp.mail.misc
S: A002 OK LSUB completed
5.3.10. Команда STATUS
Аргументы: имя почтового ящика, статусная информация имен.
Отклики: немаркированные отклики: STATUS.
Результат: OK – команда успешно выполнена;
NO – команда не прошла: нет статусной информации для данного имени;
BAD - команда неизвестна или неверен аргумент.
Команда STATUS запрашивает статусные данные для указанного почтового ящика. Она не изменяет выбор почтового ящика и не вносит каких-либо изменений в состояние сообщений для запрошенного ящика (в частности команда STATUS не должна вызывать потерю флага \Recent).
Команда STATUS предоставляет альтернативу открытию дополнительного IMAP 4.1 соединения и реализует команду EXAMINE для запрашиваемого почтового ящика, не изменяя выбора, выполненного при первичном соединении.
В отличии от команды LIST, команда STATUS не гарантирует быстрого отклика. В некоторых реализациях сервер обязан открыть почтовый ящик в режиме “только чтение”, чтобы получить нужные статусные данные. Кроме того, команда STATUS не допускает символов подмены в шаблоне имени. В настоящее время определены следующие статусные данные, которые могут быть запрошены:
| MESSAGES | Число сообщений в почтовом ящике |
| RECENT | Число сообщений с установленным флагом \Recent |
| UIDNEXT | Следующее значение, которое будет предписано новому сообщению в почтовом ящике. Гарантируется, что это значение не изменится, если только в ящик не будет положено новое сообщение. UID будет изменен при укладке нового сообщения, даже если оно после этого стерто. |
| UIDVALIDITY | Уникальный валидатор почтового ящика |
| UNSEEN | Число сообщений, не имеющих установленного флага \Seen |
/p> Пример: C: A042 STATUS blurdybloop (UIDNEXT MESSAGES)
S: * STATUS blurdybloop (MESSAGES 231 UIDNEXT 44292)
S: A042 OK STATUS completed
5.3.11. Команда APPEND
Аргументы: имя почтового ящика,
опционно – флаг списка со скобками,
опционно – строка даты и времени,
литерал сообщения
Отклики: команда не требует какого-либо специального отклика
| Результат: | OK | команда успешно исполнена |
| NO | команда не прошла: добавление в почтовый ящик не удалось, ошибка во флагах или дате/времени, или в тексте сообщения | |
| BAD | команда неизвестна или неверен аргумент |
Если специфицировано date_time, в результирующем сообщении должна быть установлена внутренняя дата, в противном случае, внутренняя дата и время результирующего сообщения будут установлены по умолчанию равными текущим значениям. Если команда append по какой-то причине не прошла, почтовый ящик должен быть возвращен в состояние, которое он имел до команды APPEND.
Если почтовый ящик места назначения не существует, сервер должен сообщить об ошибке, а не должен автоматически создавать новый почтовый ящик. Если не ясно, может или нет быть создан почтовый ящик, сервер должен послать код отклика "[TRYCREATE]" в качестве префикса текста маркированного отклика NO. Это указывает клиенту на возможность попытки исполнения команды CREATE, после чего, в случае успеха, повторить команду APPEND.
Если в настоящее время почтовый ящик и выбран, то немедленно должны начаться почтовые операции. Сервер должен уведомить клиента об этом, послав немаркированный отклик EXISTS. Если сервер не делает этого, клиент после одной или более команд APPEND может выдать команду NOOP (или при неудаче команду CHECK).
Пример: C: A003 APPEND saved-messages (\Seen) {310}
C: Date: Mon, 7 Feb 1994 21:52:25 -0800 (PST)
C: From: Fred Foobar
C: Subject: afternoon meeting
C: To: mooch@owatagu.siam.edu
C: Message-Id:
C: MIME-Version: 1.0
C: Content-Type: TEXT/PLAIN; CHARSET=US-ASCII
C:
C: Hello Joe, do you think we can meet at 3:30 tomorrow?
C:
S: A003 OK APPEND completed
Замечание: команда APPEND не используется для доставки сообщений, так как она не содержит в себе механизма передачи служебной информации [SMTP].
5.4. Команды клиента в состоянии “выбор сделан”
В состоянии “выбор сделан”, разрешены команды, которые манипулируют сообщениями в почтовом ящике. Помимо универсальных команд (CAPABILITY, NOOP и LOGOUT), а также команд режима аутентификации (SELECT, EXAMINE, CREATE, DELETE, RENAME, SUBSCRIBE, UNSUBSCRIBE, LIST, LSUB, STATUS и APPEND), в данном режиме доступны следующие команды: CHECK, CLOSE, EXPUNGE, SEARCH, FETCH, STORE, COPY и UID.
5.4.1. Команда CHECK
Аргументы: отсутствуют.
Отклики: команда не требует какого-либо специального отклика;
Результат: OK – проверка завершена;
BAD - команда неизвестна или неверен аргумент.
Команда CHECK осуществляет проверку выбранного почтового ящика. Проверка относится к любым характеристикам, зависящим от реализации (например, выявление положения почтового ящика в памяти сервера и на диске). Если сервер не поддерживает таких возможностей, команда эквивалентна NOOP.
Не существует гарантии, что в результате CHECK будет прислан немаркированный отклик. Для проверки поступления новой почты следует использовать команду NOOP, а не CHECK.
Пример: C: FXXZ CHECK
S: FXXZ OK CHECK Completed
5.4.2. Команда CLOSE
Аргументы: отсутствуют.
Отклики: команда не требует какого-либо специального отклика.
Результат: OK – команда выполнена, система в состоянии “аутентификация выполнена”;
NO – команда не прошла, никакого ящика не выбрано;
BAD - команда неизвестна или неверен аргумент.
Команда CLOSE навечно удаляет из выбранного почтового ящика все сообщения, помеченные флагом \Deleted, и возвращает систему в состояние “аутентификация выполнена”. Никакого немаркированного отклика EXPUNGE не посылается.
Никаких сообщений не удаляется и никаких флагов ошибки не возвращается, если почтовый ящик был выбран командой EXAMINE или находился в режиме “только для чтения”.
Даже если почтовый ящик выбран, команды SELECT, EXAMINE или LOGOUT могут быть использованы без предварительного исполнения команды CLOSE. Команды SELECT, EXAMINE и LOGOUT безоговорочно закрывают выбранный в данный момент почтовый ящик без удаления сообщений. Однако когда удалено много сообщений, последовательность CLOSE-LOGOUT или CLOSE-SELECT значительно быстрее, чем EXPUNGE-LOGOUT или EXPUNGE-SELECT, так как здесь не посылается никаких немаркированных откликов EXPUNGE (которые клиент вероятно проигнорирует).
Пример: C: A341 CLOSE
S: A341 OK CLOSE completed
5.4.3. Команда EXPUNGE
Аргументы: отсутствуют.
Отклики: немаркированные отклики: EXPUNGE.
Результат: OK – команда успешно завершена;
NO – команда не прошла: стирание не выполнено (например, запрещено);
BAD - команда неизвестна или неверен аргумент.
Команда EXPUNGE навечно удаляет из выбранного почтового ящика все сообщения, которые помечены флагами \Deleted. Прежде чем выдать клиенту сигнал OK, посылается немаркированный отклик EXPUNGE для каждого из удаляемых сообщений.
Пример: C: A202 EXPUNGE
S: * 3 EXPUNGE
S: * 3 EXPUNGE
S: * 5 EXPUNGE
S: * 8 EXPUNGE
S: A202 OK EXPUNGE completed
Замечание: в этом примере, сообщения 3, 4, 7 и 11 имеют установленный флаг \Deleted. Следует учитывать, что после каждого удаления сообщения перенумеруются.
5.4.4. Команда SEARCH
Аргументы: опционны, [CHARSET]-спецификация.
Критерии поиска (один или более).
Отклики: необходим немаркированный отклик: SEARCH.
Результат: OK – поиск завершен;
NO – ошибка: поиск для данного набора символов или критериев не возможен;
BAD - команда неизвестна или неверен аргумент
Команда SEARCH ищет почтовый ящик, который отвечает выбранным критериям отбора. Критерий отбора состоит из одного или более ключей поиска. Немаркированный отклик SEARCH от сервера содержит список номеров сообщений, которые соответствуют критериям отбора.
Когда специфицировано несколько ключей, результатом является (функция AND) совокупность всех сообщений, отвечающим заданным критериям. Например, критерий DELETED FROM "SMITH" SINCE 1-Feb-1994 относится ко всем стертым сообщениям от Смита, которые были положены в почтовый ящик после 1-го февраля 1994. (например, для объединения этих ключей с помощью функций OR и NOT).
Опционная спецификация [CHARSET] состоит из слова "CHARSET", за которым следует зарегистрированное наименование символьного набора [CHARSET]. Он включает в себя [CHARSET] строк, которые используются в качестве критерия отбора. Транспортное кодирование содержимого [MIME-IMB] и строки [MIME-HDRS] в [RFC-822]/[MIME-IMB] заголовках, должны декодироваться перед сравнением текста в представлении [CHARSET], отличном от US-ASCII. US-ASCII должно поддерживаться всегда, но могут использоваться и другие символьные наборы. Если сервер не поддерживает специфицированный набор символов [CHARSET], он должен вернуть маркированный отклик NO (но не BAD).
Для всех ключей поиска, которые используют строки, сообщение соответствует ключу, если строка является частью строки поля в сообщении. Соответствие не должно зависеть от использования строчных или прописных символов. Стандартными ключами поиска являются следующие слова и выражения.
| Сообщения с номерами, соответствующими специфицированному набору номеров | |
| ALL | Все сообщения в почтовом ящике. Ключ отбора по умолчанию для применения команд AND |
| ANSWERED | Сообщения с установленным флагом \Answered. |
| BCC | Сообщения, которые содержат специфицированную строку в поле BCC структуры заголовка сообщения. |
| BEFORE | Сообщения, чьи внутренние даты раньше указанной. |
| BODY | Сообщения, которые содержат специфицированную строку в теле сообщения. |
| CC | Сообщения, которые содержат специфицированную строку в CC поле заголовка. |
| DELETED | Сообщения с установленным флагом \Deleted. |
| DRAFT | Сообщения с установленным флагом \Draft. |
| FLAGGED | Сообщения c установленным флагом \Flagged. |
| FROM | Сообщения, которые содержат специфицированную строку в поле FROM заголовка. |
| HEADER | Сообщения, которые содержат заголовок со специфицированным именем поля (в соответствии с [RFC-822]) и специфицированную строку в теле данного поля. |
| KEYWORD | Сообщения со специфицированным ключевыми словами. |
| LARGER | Сообщения с размером [RFC-822] больше чем специфицированное число октетов. |
| NEW | Сообщения, которые имеют установленный флаг \Recent, но не имеют флага \Seen. Это функционально эквивалентно "(RECENT UNSEEN)". |
| NOT | Сообщения, которые не содержат специфицированного ключевого слова. |
| OLD | Сообщения, которые не имеют флага \Recent. "NOT RECENT" (противоположно "NOT NEW"). |
| ON | Сообщения, чья внутренняя дата соответствует специфицированному значению даты. |
| OR | Сообщения, которые соответствуют любому из ключевых слов поиска. |
| RECENT | Сообщения, которые имеют установленный флаг \Recent. |
| SEEN | Сообщения, которые имеют установленный флаг \Seen. |
| SENTBEFORE | Сообщения, чье содержимое заголовка, соответствует дате ранее специфицированного значения [RFC-822]. |
| SENTON | Сообщения, чье содержимое заголовка, соответствует специфицированной дате [RFC-822] |
| SENTSINCE | Сообщения, чье содержимое заголовка, соответствует [RFC-822]: специфицированному значению даты или позже. |
| SINCE | Сообщения, чья внутренняя дата соответствует или позже специфицированного значения. |
| SMALLER | Сообщения с размером [RFC-822] меньше чем специфицированное число октетов. |
| SUBJECT | Сообщения, которое содержит специфицированную строку в поле SUBJECT заголовка. |
| TEXT | Сообщения, которые содержат специфицированную строку в заголовке или теле сообщения |
| TO | Сообщения, которые содержат специфицированную строку в поле заголовка TO. |
| UID | Сообщения с уникальными идентификаторами, соответствующими заданному значению идентификатора. |
| UNANSWERED | Сообщения, которые не имеют флага \Answered. |
| UNDELETED | Сообщения, которые не имеют флага \Deleted. |
| UNDRAFT | Сообщения, которые не имеют флага \Draft. |
| UNFLAGGED | Сообщения, которые не имеют флага \Flagged. |
| UNKEYWORD | Сообщения, которые не содержат заданных ключевых слов. |
| UNSEEN | Сообщения, которые не имеют флага \Seen. |
/p> Пример: C: A282 SEARCH FLAGGED SINCE 1-Feb-1994 NOT FROM "Smith"
S: * SEARCH 2 84 882
S: A282 OK SEARCH completed
5.4.5. Команда FETCH
Аргументы: набор сообщений,
имена информационных сообщений.
Отклики: немаркированные отклики: FETCH
Результат: OK – операция успешно завершена;
NO – команда не прошла: не удалось доставить эти данные;
BAD - команда неизвестна или неверен аргумент.
Команда FETCH извлекает данные, соответствующие сообщению в почтовом ящике. В качестве доставляемых данных может выступать отдельный атом или список элементов, помещенных в скобками. В настоящее время определены следующие типы данных, которые могут быть доставлены:
ALL Эквивалентно: (FLAGS INTERNALDATE RFC822.SIZE ENVELOPE)
BODY Нерасширяемая форма BODYSTRUCTURE.
BODY[]>
Текст определенной части тела сообщения. Спецификация секции представляет собой нуль или более спецификаторов, разделенных точками. Спецификатором части является либо число, либо одно из имен:
HEADER, HEADER.FIELDS, HEADER.FIELDS.NOT, MIME и TEXT. Пустая спецификация относится ко всему сообщению, включая заголовок.
Каждое сообщение имеет номер, по крайней мере, одной части.
Сообщения не-[MIME-IMB] и несоставные сообщения [MIME-IMB] без инкапсуляции имеют только часть 1.
Частям составных сообщений присваиваются последовательные номера в порядке появления. Если конкретная часть является составным сообщением, то его части должны быть выделены точкой, за которой следует номер части.
Спецификаторы частей HEADER, HEADER.FIELDS, HEADER.FIELDS.NOT и TEXT являются базовыми. Перед ними могут размещаться один или более числовых спецификаторов частей сообщения, которые указывают на принадлежность типу MESSAGE/RFC822. Перед спецификатором части MIME должны размещаться один или более числовых спецификаторов. Спецификаторы частей HEADER, HEADER.FIELDS, HEADER.FIELDS.NOT относятся к заголовку сообщения [RFC-822] или инкапсулированному сообщению [MIME-IMT] MESSAGE/RFC822. За HEADER.FIELDS и HEADER.FIELDS.NOT следует список имен полей (как это определено в [RFC-822]). Субнабор, возвращаемый HEADER.FIELDS, содержит только те поля заголовка, имена которых соответствуют одному из имен списка. Аналогично, субнабор, возвращаемый HEADER.FIELDS.NOT, содержит только поля заголовка с несоответствующими именами полей. Соответствие является точным, но нечувствительным к использованию строчных и прописных букв. Во всех случаях, вставляется разграничивающая пустая строка между заголовком и телом сообщения.
Спецификатор MIME части относится к заголовку [MIME-IMB] этой части. Спецификатор текстовой части относится к телу сообщения, без заголовка [RFC-822]. Ниже приведен пример составного сообщения с некоторыми спецификаторами его частей:
HEADER ([RFC-822] заголовок сообщения)
TEXT MULTIPART/MIXED
1 TEXT/PLAIN
2 APPLICATION/OCTET-STREAM
3 MESSAGE/RFC822
3.HEADER ([RFC-822] заголовок сообщения)
3.TEXT ([RFC-822] текстовое тело сообщения)
3.1 TEXT/PLAIN
3.2 APPLICATION/OCTET-STREAM
4 MULTIPART/MIXED
4.1 IMAGE/GIF
4.1.MIME ([MIME-IMB] заголовок для IMAGE/GIF)
4.2 MESSAGE/RFC822
4.2.HEADER ([RFC-822] заголовок сообщения)
4.2.TEXT ([RFC-822] текстовое тело сообщения)
4.2.1 TEXT/PLAIN
4.2.2 MULTIPART/ALTERNATIVE
4.2.2.1 TEXT/PLAIN
4.2.2.2 TEXT/RICHTEXT
Имеется возможность доставить субстроку определенного текста. Это делается путем присоединения к спецификатору части открытой угловой скобки ("
При любой частичной доставке, при которой производится попытка чтения за пределами текста, фрагмент соответствующим образом обрезается.
Замечание: это означает, что запрос BODY[] сообщения длиной 1500 октетов пришлет BODY[] с литералом размера 1500, а не BODY[].
| BODY.PEEK[] > | Альтернативная форма BODY[], которая не устанавливает флаг \Seen. |
| BODYSTRUCTURE | Структура тела сообщения [MIME-IMB]. Она вычисляется сервером путем разбора полей заголовка [MIME-IMB] [RFC-822] и заголовков [MIME-IMB]. |
| ENVELOPE | Структура заголовка сообщения. Она вычисляется сервером в результате разбора заголовка [RFC-822] на части, присваивая им значения по умолчания, если это необходимо. |
| FAST | Макро эквивалент (FLAGS INTERNALDATE RFC822.SIZE) |
| FLAGS | Флаги, присвоенные сообщению. |
| FULL | Макро эквивалент (FLAGS INTERNALDATE RFC822.SIZE ENVELOPE BODY) |
| INTERNALDATE | Внутренняя дата сообщения. |
| RFC822 | Функционально эквивалентно BODY[], отличается по синтаксису результирующих немаркированных данных FETCH (возвращается RFC822). |
| RFC822.HEADER | Функционально эквивалентно BODY.PEEK[HEADER], отличается по синтаксису результирующих немаркированных данных FETCH (возвращает данные в формате RFC822.HEADER). |
| RFC822.SIZE | Размер сообщения [RFC-822]. |
| RFC822.TEXT | Функционально эквивалентно BODY[TEXT], отличается по синтаксису результирующих немаркированных данных FETCH (возвращается RFC822.TEXT). |
| UID | Уникальный идентификатор сообщения. |
/p> Пример: C: A654 FETCH 2:4 (FLAGS BODY[HEADER.FIELDS (DATE FROM)])
S: * 2 FETCH ....
S: * 3 FETCH ....
S: * 4 FETCH ....
S: A654 OK FETCH completed
5.4.6. Команда STORE
Аргументы: набор сообщений,
имя элемента сообщения,
значение элемента сообщения.
Отклики: немаркированные отклики: FETCH.
Результат: OK – операция успешно завершена;
NO – команда не прошла: данные не могут быть запомнены;
BAD - команда неизвестна или неверен аргумент.
Команда STORE заносит данные в почтовый ящик. В норме команда STORE возвращает обновленную версию данных с немаркированным откликом FETCH. ".SILENT" в имени элемента данных блокирует немаркированный отклик FETCH, и сервер должен предполагать, что клиент определил обновленное значение сам или ему обновленное значение не нужно.
Замечание
: вне зависимости от того используется или нет суффикс ".SILENT", сервер должен послать немаркированный отклик FETCH, если внешние причины вызвали изменение флагов сообщения.
В настоящее время определены следующие элементы данных:
| FLAGS | Заменить флаги для сообщения, приведенного в аргументе. Новое значение флагов присылается, как если бы выполнялась команда FETCH для этих флагов. |
| FLAGS.SILENT | Эквивалентно FLAGS, но без возвращения нового значения. |
| +FLAGS | Добавить аргумент к флагам сообщения. Новое значение флагов возвращается, как при исполнении команды FETCH. |
| +FLAGS.SILENT | Эквивалентно +FLAGS, но без возвращения нового значения. |
| -FLAGS | Удаляет аргумент из флагов сообщения. Новое значение флагов возвращается, как при исполнении команды FETCH. |
| -FLAGS.SILENT | Эквивалентно -FLAGS, но без возвращения нового значения. |
S: * 2 FETCH FLAGS (\Deleted \Seen)
S: * 3 FETCH FLAGS (\Deleted)
S: * 4 FETCH FLAGS (\Deleted \Flagged \Seen)
S: A003 OK STORE completed
5.4.7. Команда COPY
Аргументы: набор сообщений,
имя почтового ящика.
Отклики: команда не требует какого-либо специального отклика.
| Результат: | OK | команда успешно завершена; |
| NO | команда не прошла: не могут быть скопированы эти сообщения вообще или в данный почтовый ящик; | |
| BAD | команда неизвестна или неверен аргумент. |
/p> Команда COPY копирует специфицированное сообщение в конец указанного почтового ящика. Флаги и внутренняя дата сообщения должны быть сохранены в копии.
Если указанный почтовый ящик отсутствует, сервер должен прислать сообщение об ошибке. Он не должен автоматически создавать почтовый ящик. Если заведомо не известно, что ящик не может быть создан, сервер должен послать код отклика "[TRYCREATE]" в качестве префикса текста маркированного отклика NO. Это предлагает клиенту возможность исполнить команду CREATE, после чего в случае успешного завершения повторно исполнить COPY.
Если команда COPY не прошла по какой-то причине, сервер должен восстановить почтовый ящик назначения в состояние, которое он имел до выполнения COPY.
Пример: C: A003 COPY 2:4 MEETING
S: A003 OK COPY completed
5.4.8. Команда UID
Аргументы: имя команды,
аргументы команды.
Отклики: немаркированные отклики: FETCH, SEARCH.
Результат: OK – команда UID завершена;
NO – команда UID не прошла;
BAD - команда неизвестна или неверен аргумент.
Команда UID имеет две формы. В первой форме она использует в качестве аргумента имена команд COPY, FETCH или STORE (с их аргументами). Однако числа в списке аргументов в этом случае представляют собой уникальные идентификаторы, а не порядковые номера сообщений.
Во второй форме команда UID использует команду SEARCH с ее аргументами. Интерпретация аргументов та же, что и в случае SEARCH; однако, числа, возвращаемые в отклике на команду UID SEARCH, представляют собой уникальные идентификаторы, а не порядковые номера сообщений. Например, команда UID SEARCH 1:100 UID 443:557 возвратит уникальный идентификатор, соответствующий пересечению порядкового номера сообщения 1:100 и UID 443:557.
Допускаются диапазоны номеров сообщений, однако, нет гарантии, что уникальные идентификаторы образуют монотонную последовательность без пропусков. Не существующие уникальные идентификаторы в списке сообщений игнорируются без генерации сообщения об ошибке.
Число после "*" в немаркированном отклике FETCH всегда является порядковым номером сообщения, а не уникальным идентификатором, даже для отклика на команду UID. Однако реализации сервера должны безоговорочно включать значения UID в качестве части любого отклика FETCH, вызванного командой UID, вне зависимости от того, был ли UID специфицирован в качестве элемента сообщения для FETCH.
Пример: C: A999 UID FETCH 4827313:4828442 FLAGS
S: * 23 FETCH (FLAGS (\Seen) UID 4827313)
S: * 24 FETCH (FLAGS (\Seen) UID 4827943)
S: * 25 FETCH (FLAGS (\Seen) UID 4828442)
S: A999 UID FETCH completed
5.5. Команды клиента – экспериментальные и расширения
5.5.1. Команда X
Аргументы: определяется приложением.
Отклики: определяется приложением.
Результат: OK – команда выполнена;
NO - отказ;
BAD - команда неизвестна или неверен аргумент.
Любая команда с префиксом X является экспериментальной командой. Команды, которые не являются частью этой спецификации стандарта, модификации стандарта или одобренного IESG экспериментального протокола, должны использовать префикс X.
Любой добавленный немаркированный отклик, посланный экспериментальной командой также должен иметь префикс X. Реализации сервера не должны посылать такие немаркированные отклики, если только клиент не запрашивает их посредством какой-либо экспериментальной команды.
Пример: C: a441 CAPABILITY
S: * CAPABILITY IMAP4rev1 AUTH=KERBEROS_V4 XPIG-LATIN
S: a441 OK CAPABILITY completed
C: A442 XPIG-LATIN
S: * XPIG-LATIN ow-nay eaking-spay ig-pay atin-lay
S: A442 OK XPIG-LATIN completed-cay
6. Отклики сервера
Существует три вида откликов сервера: отклики состояния, информация сервера и запрос продолжения команды. Информация, содержащаяся в отклике сервера, идентифицируется словом "Содержимое:".
Клиент должен быть готов воспринять любой отклик в любое время. Отклики состояния могут быть маркированными или нет. Маркированные отклики состояния указывают на результат завершения команды клиента (OK, NO или BAD) и имеют метку, соответствующую команде.
Некоторые отклики состояния и любая информация сервера не маркируются. Немаркированный отклик выделяется символом "*" вместо метки. Немаркированные отклики состояния отмечают реакцию сервера, они не указывают на завершение выполнения команды (например, предупреждение о предстоящем отключении системы). По историческим причинам немаркированные информационные отклики сервера называются также "незапрашиваемыми данными".
Определенные данные от сервера должны записываться клиентом при получении. Такие данные несут критическую информацию, которая влияет на интерпретацию всех последующих команд и откликов (например, создание или уничтожение сообщений).
Прочие данные сервера следует записывать для последующих ссылок, если клиент не нуждается в записи данных или если запись данных не имеет очевидного смысла (например, отклик SEARCH, когда никакой команды SEARCH не исполняется), такая информация должна игнорироваться.
Немаркированная информация посылается сервером, когда соединение IMAP находится в состоянии "выбрано". В этом состоянии при выполнении команды сервер проверяет наличие новых сообщений в выбранном почтовом ящике. В норме, это часть процедуры выполняется любой командой, следовательно, даже команды NOOP достаточно для проверки наличия новых сообщений. Если обнаружены новые сообщения, сервер посылает немаркированные отклики EXISTS и RECENT, отражающие новые размеры почтового ящика. Реализации сервера, которые предлагают множественный одновременный доступ к одному и тому же ящику, также должны посылать соответствующие немаркированные отклики FETCH и EXPUNGE, если другие агенты изменяют состояние любого флага сообщения или удаляют любое сообщение.
Отклики запросов продолжения команды используют символ "+" вместо метки. Эти отклики посылаются сервером для индикации приема незавершенной команды клиента и готовности приема остальной части команды.
6.1. Отклики сервера – отклики состояния
Статусными откликами являются OK, NO, BAD, PREAUTH и BYE. OK, NO и BAD могут быть маркированными или нет. PREAUTH и BYE – всегда не маркированы.
Статусные отклики могут включать опционный код отклика. Код отклика состоит из информации, заключенной в квадратные скобки, в форме атома. Далее может следовать пробел и аргументы. Код отклика содержит дополнительную информацию или статусные коды для программы клиента помимо условий OK/NO/BAD. Эти данные определяются, когда клиент может предпринять действия на основе этой дополнительной информации. В настоящее время определены следующие коды откликов:
| ALERT | Текстовое сообщение, содержащее специальное предупреждение, которое должно быть представлено пользователю в форме, привлекающей внимание. |
| NEWNAME | За этим откликом следует имя почтового ящика и новое имя. Команды SELECT или EXAMINE не пройдут, так как ящик места назначения более не существует из-за переименования. Это является указанием для клиента, попытаться повторить команду с новым именем почтового ящика. |
| PARSE | Текстовое сообщение, которое указывает на ошибку при разборе заголовка [RFC-822] или заголовка [MIME-IMB] сообщения в почтовом ящике. |
| PERMANENTFLAGS | Когда за этим кодом следует в скобках список флагов, это указывает, какие из известных флагов могут быть изменены на постоянной основе. Любые флаги, которые указаны в немаркированном отклике FLAGS, но отсутствуют в списке PERMANENTFLAGS, могут быть установлены на постоянной основе. Если клиент пытается запомнить (STORE) флаг, который отсутствует в списке PERMANENTFLAGS, сервер либо отвергнет этот запрос с помощью отклика NO или запомнит состояние только до конца текущей сессии. Список PERMANENTFLAGS может также включать специальный флаг \*, который указывает, что имеется возможность создать новые ключевые слова путем записи этих флагов в почтовом ящике. |
| READ-ONLY | Почтовый ящик выбран в режиме только для чтения или доступ к нему был сменен с read-write на read-only. |
| READ-WRITE | Почтовый ящик находится в режиме read-write, или доступ к нему был сменен с read-only на read-write. |
| TRYCREATE | Попытка выполнения APPEND или COPY оказалась неуспешной из-за того, что почтовый ящик места назначения отсутствует. Это указывает клиенту, что операция может оказаться успешной, если почтовый ящик будет сначала создан с помощью CREATE |
| UIDVALIDITY | Когда за этим кодом следует десятичное число, это указывает на значение уникального идентификатора. |
| UNSEEN | Когда за этим кодом следует десятичное число, это указывает на значение номера первого сообщения без флага \Seen. |
/p> Дополнительные коды откликов определенные конкретным клиентом или сервером должны иметь префикс "X", если они отклоняются от рекомендаций данного документа. Реализации клиента должны игнорировать отклики, которые ими не распознаются.
6.1.1. Отклик OK
Содержимое: опционный код отклика;
текст, читаемый человеком
Отклик OK индицирует информационное сообщение от сервера. Если оно маркировано, сообщение указывает на успешное завершение соответствующей команды. Пользователю может быть предложено текстовое информационное сообщение. Немаркированная форма указывает на чисто информационное сообщение; природа информации может быть указана в коде отклика.
Немаркированная форма используется также как один из трех видов оповещения об установлении начального соединения. Эта форма указывает, что еще не выполнена аутентификация и необходима команда LOGIN.
Пример: S: * OK IMAP4rev1 server ready
C: A001 LOGIN fred blurdybloop
S: * OK [ALERT] System shutdown in 10 minutes
S: A001 OK LOGIN Completed
6.1.2. Отклик NO
Содержимое: опционный код отклика;
текст, читаемый человеком
Отклик NO указывает на сообщение от сервера об операционной ошибке. В помеченной форме он отмечает неудачное завершение соответствующей команды. Непомеченная форма служит для индикации предупреждения, команда все еще может завершиться успешно. Текстовое сообщение описывает условия.
Пример: C: A222 COPY 1:2 owatagusiam
S: * NO Disk is 98% full, please delete unnecessary data
S: A222 OK COPY completed
C: A223 COPY 3:200 blurdybloop
S: * NO Disk is 98% full, please delete unnecessary data
S: * NO Disk is 99% full, please delete unnecessary data
S: A223 NO COPY failed: disk is full
6.1.3. Отклик BAD
Содержимое: опционный код отклика;
текст, читаемый человеком
Отклик BAD отмечает сообщение об ошибке со стороны сервера. В маркированной форме он сообщает об ошибке протокольного уровня в команде клиента; метка отмечает команду, которая вызвала ошибку. Непомеченная форма указывает на ошибку протокольного уровня, для которой нельзя указать команду, вызвавшую ошибку; это может также означать внутреннюю ошибку сервера. Текстовое сообщение описывает условия.
Пример: C: ...very long command line...
S: * BAD Command line too long
C: ...empty line...
S: * BAD Empty command line
C: A443 EXPUNGE
S: * BAD Disk crash, attempting salvage to a new disk!
S: * OK Salvage successful, no data lost
S: A443 OK Expunge completed
6.1.4. Отклик PREAUTH
Содержимое: опционный код отклика;
текст, читаемый человеком
Отклик PREAUTH является всегда непомеченным и представляет собой одну из трех возможных реакций при установлении соединения. Он указывает, что для соединения уже выполнена аутентификация, и команда LOGIN не нужна.
Пример: S: * PREAUTH IMAP4rev1 server logged in as Smith
6.1.5. Отклик BYE
Содержимое: опционный код отклика;
текст, читаемый человеком
Отклик BYE является всегда непомеченным, он указывает, что сервер намеривается разорвать соединение. При этом пользователю может быть послано текстовое сообщение, проясняющее статус клиента. Отклик BYE посылается при выполнении одного из четырех условий:
Как часть нормальной процедуры logout. Сервер закроет соединение после отправки маркированного отклика OK на команду LOGOUT.
Как уведомление об аварийном прерывании сессии. Сервер немедленно разрывает соединение.
Как уведомление о процедуре автоматического logout по причине отсутствия активности. Сервер немедленно разрывает соединение.
Как одно из трех возможных сообщений при установлении соединения, уведомляя, что сервер не может установить соединение с данным клиентом. Сервер немедленно разрывает соединение.
Отличие между откликом BYE, который является частью обычной процедуры LOGOUT (первый вариант), и BYE при отказе (остальные три варианта), заключается в том, что соединение в последнем случае разрывается немедленно.
Пример: S: * BYE Autologout; idle for too long
6.2. Отклики сервера – сообщения о состоянии сервера и почтового ящика
Эти отклики всегда не маркированы. Они служат для передачи статусной информации сервера и почтового ящика клиенту. Большинство этих откликов являются результатом команд, носящих то же имя.
6.2.1. Отклик CAPABILITY
Содержимое: список возможностей.
Отклик CAPABILITY возникает в результате исполнения одноименной команды. Список возможностей, содержащийся в перечне наименований, разделенных пробелами, характеризует функции, поддерживаемые сервером. Список возможностей должен включать в себя атом "IMAP 4.1".
Имя возможности, которое начинается с "AUTH=" указывает, что сервер поддерживает данный механизм аутентификации. Другие наименования возможностей отмечают, что сервер поддерживает расширение, модификацию или усовершенствования протокола IMAP 4.1. Отклик сервера должен соответствовать данному документу до тех пор, пока клиент использует команды, согласованные со списком возможностей.
Имена возможностей должны либо начинаться с "X", либо быть стандартными, либо соответствовать расширениям IMAP 4.1, модификациям или усовершенствованиям, зарегистрированным IANA. Сервер не должен предлагать незарегистрированные или нестандартные имена возможностей, если их имена не начинаются с символа "X".
Реализациям клиента не следует требовать каких-либо имен возможностей, отличных от "IMAP 4.1", они должны игнорировать неизвестные имена возможностей.
Пример: S: * CAPABILITY IMAP4rev1 AUTH=KERBEROS_V4 XPIG-LATIN
6.2.2. Отклик LIST
Содержимое: атрибуты имени, иерархический разделитель, имя.
Отклик LIST посылается как результат команды LIST. Он возвращает одно имя, которое соответствует спецификации LIST. Допускается несколько откликов LIST на одну команду.
Определено четыре атрибута имени:
| \Noinferiors | Дочерние уровни иерархии не могут иметь то же самое имя. Не существует дочерних уровней в настоящее время, и они не могут быть созданы в будущем. |
| \Noselect | Не допускается использование данного имени для именования почтового ящика, который может быть выбран. |
| \Marked | Почтовый ящик помечен сервером как "interesting"; почтовый ящик, вероятно, содержит сообщения, которые добавлены со времени, когда почтовый ящик последний раз был выбран. |
| \Unmarked | Почтовый ящик не содержит каких-либо дополнительных сообщений, со времени, когда почтовый ящик последний раз был выбран. |
/p> Если сервер не может определить, является ли почтовый ящик “интересным”, или, если имя имеет атрибут \Noselect, сервер не должен посылать отклики \Marked или \Unmarked. Иерархическим разделителем является символ, используемый для разграничения уровней иерархии имен почтового ящика. Клиент может использовать разделитель для формирования дочерних уровней в почтовом ящике, а также для поиска в иерархической системе имен. Все дочерние уровни верхнего уровня иерархии должны использовать один и тот же тип разделителя. Иерархический разделитель NIL означает, что никакой иерархии нет.
Имя представляет собой однозначную иерархию (слева направо) и должно быть пригодным для использования в качестве шаблона командами LIST и LSUB. Если не использован атрибут \Noselect, имя должно быть пригодно в качестве аргумента команд, типа SELECT, которые требуют ввода имени почтового ящика.
Пример: S: * LIST (\Noselect) "/" ~/Mail/foo
6.2.3. Отклик LSUB
Содержимое: атрибуты имени, иерархический разграничитель, имя.
Отклик LSUB является результатом команды LSUB. Он возвращает одно имя, которое соответствует спецификации LSUB. Допускается несколько откликов на одну команду LSUB. Формат данных идентичен используемому в отклике LIST.
Пример: S: * LSUB () "." #news.comp.mail.misc
6.2.4. Отклик STATUS
Содержимое: имя, статусный список, заключенный в скобки.
Отклик STATUS является результатом команды STATUS. Он возвращает имя почтового ящика, которое соответствует спецификации STATUS, и запрашиваемую статусную информацию почтового ящика.
Пример: S: * STATUS blurdybloop (MESSAGES 231 UIDNEXT 44292)
6.2.5. Отклик SEARCH
Содержимое: нуль или более чисел.
Отклик SEARCH является результатом команды SEARCH или UID SEARCH. Числа относятся к тем сообщениям, которые отвечают критериям отбора. Для SEARCH это порядковые номера сообщений, а для UID SEARCH – их уникальные идентификаторы. Числа отделяются друг от друга пробелами.
Пример: S: * SEARCH 2 3 6
6.2.6. Отклик FLAGS
Содержимое: список флагов, заключенный в скобки.
Отклик FLAGS является результатом команды SELECT или EXAMINE. Список флагов, заключенный в скобки определяет флаги (системные флаги), которые могут использоваться для данного почтового ящика. Допускаются флаги, отличные от системных, это зависит от реализации сервера. Отклик FLAGS должен записываться клиентом.
Пример: S: * FLAGS (\Answered \Flagged \Deleted \Seen \Draft)
6.3. Отклики сервера – размер почтового ящика
Эти отклики являются немаркированными. Они передают от сервера клиенту информацию об изменении размера почтового ящика. Число, которое следует за символом "*" определяет количество сообщений.
6.3.1. Отклик EXISTS
Содержимое: отсутствует.
Отклик EXISTS сообщает о числе сообщений в почтовом ящике. Этот отклик является результатом команды SELECT, EXAMINE или изменения размера почтового ящика (например, получено новое почтовое сообщение). Отклик EXISTS должен регистрироваться клиентом.
Пример: S: * 23 EXISTS
6.3.2. Отклик RECENT
Содержимое: отсутствует.
Отклик RECENT сообщает число сообщений с флагами \Recent. Этот отклик является результатом команды SELECT, EXAMINE или изменения размера почтового ящика (например, получено новое почтовое сообщение).
Замечание: Нельзя гарантировать, чтобы порядковые номера для последних сообщений образовывали в почтовом ящике непрерывный ряд с предыдущими. Примерами, когда складывается такая ситуация могут служить варианты: несколько клиентов, имеют один и тот же открытый почтовый ящик; или случай, когда сообщения в почтовом ящике переставлены не-IMAP приложением.
Единственным способом идентифицировать последние сообщения является рассмотрение флагов \Recent, или выполнение команды SEARCH RECENT. Информация отклика RECENT должна регистрироваться клиентом.
Пример: S: * 5 RECENT
6.4. Отклики сервера – статусное сообщение
Эти отклики являются немаркированными. Они несут информацию о том, как сообщения доставляются от сервера к клиентам, и возникают как результат работы одноименных команд. Сразу за символом "*" следует число, которое является порядковым номером сообщения.
6.4.1. Отклик EXPUNGE
Содержимое: отсутствует.
Отклик EXPUNGE уведомляет, сообщение с каким порядковым номером удалено из почтового ящика. Порядковые номера последующих сообщений немедленно уменьшаются на единицу.
Как результат этого немедленного уменьшения порядковых номеров следует рассматривать то, что порядковые номера сообщений, появляющиеся при последующих командах EXPUNGE, зависят от того, в каком порядке удаляются сообщения. Например, если последние 5 сообщений в почтовом ящике с 9 сообщениями стерты, сервер, удаляющий записи “снизу-вверх” пошлет 5 немаркированных откликов EXPUNGE (с номером 5), в то время как сервер, стирающий записи "сверху вниз", пошлет немаркированные отклики с номерами 9, 8, 7, 6 и 5.
Отклик EXPUNGE не должен посылаться, когда не исполняется никакая команда, или при отклике на команды FETCH, STORE или SEARCH. Это правило необходимо, чтобы предотвратить потерю синхронизации нумерации для клиента и сервера.
Информация отклика EXPUNGE должна регистрироваться клиентом.
Пример: S: * 44 EXPUNGE
6.4.2. Отклик FETCH
Содержимое: текст сообщения.
Отклик FETCH возвращает данные о сообщении клиенту. Данные сформированы в группы из имени элемента и его значения в скобках. Этот отклик является следствием команды FETCH или STORE, а также одностороннего решения сервера (например, об изменении флагов). В настоящее время существуют следующие информационные элементы:
BODY Форма BODYSTRUCTURE без расширения данных.
BODY[]>
Строка, отражающая содержимое специфицированной секции. Строка должна интерпретироваться клиентом согласно транспортной кодировке, типу и субтипу тела.
Если специфицирован начальный октет, то это субстрока полного содержимого тела, начинающаяся с заданного октета. Это означает, что BODY[] может быть укорочено, но BODY[] никогда не укорачивается.
Если идентификатор [CHARSET] является частью списка параметров тела секции, допустимы 8-битовые текстовые данные. Заметьте, что заголовки (спецификаторы частей HEADER, MIME или часть заголовка секции MESSAGE/RFC822), должны содержать только 7-битовые символы (применение 8-битовых символов в заголовке запрещено). Заметим также, что пустая строка в конце заголовка всегда включается в текст заголовка.
Не текстовые данные, такие как двоичные, должны передаваться закодированными в текстуальной форме, например BASE64. Чтобы получить исходные двоичные данные клиент должен декодировать полученную последовательность.
BODYSTRUCTURE - список, заключенный в скобки, который описывает [MIME-IMB],
структура тела сообщения.
Эта структура вычисляется сервером путем разбора полей заголовка [MIME-IMB], и подставления при необходимости значений по умолчанию.
Например, простое текстовое сообщение из 48 строк и 2279 октетов может иметь структуру тела: ("TEXT" "PLAIN" ("CHARSET" "US-ASCII") NIL NIL "7BIT" 2279 48)
Если имеется несколько частей, они выделяются вложенными скобками. Вместо типа тела в качестве первого элемента списка используется тело с иерархической структурой. Вторым элементом списка, заключенного в скобки, является составной субтип (mixed, digest, parallel, alternative, и т.д.).
Например, сообщение из двух частей, включающее в себя текст и приложение, закодированное в BASE64, может иметь структуру тела: (("TEXT" "PLAIN" ("CHARSET" "US-ASCII") NIL NIL "7BIT" 1152 23)("TEXT" "PLAIN" ("CHARSET" "US-ASCII" "NAME" "cc.diff") "" "Compiler diff" "BASE64" 4554 73) "MIXED"))
Данные расширения следуют за составным субтипом. Данные расширения никогда не присылаются при доставке тела, но могут быть доставлены с помощью BODYSTRUCTURE. Данные расширения, если они присутствуют, должны иметь следующий формат:
Список параметров тела, заключенный в скобки.
Список содержит пары атрибут/значение [например, ("foo" "bar" "baz" "rag"), где "bar" представляет собой значение "foo", а "rag" является значением "baz"] как это определено в [MIME-IMB].
Размещение тела
Список, заключенный в скобки, состоящий из строки типа размещения, за которой следует список пар атрибут/значение. Имена типов размещения и атрибутов будут определены в будущих стандартах.
Язык тела
Строка или список в скобках, определяющие язык, так как это задано в [LANGUAGE-TAGS].
Любое из последующих расширений данных в данной версии протокола не определено. Такие расширения могут состоять из нуля или более NIL-строк, чисел, или вложенных списков таких данных, заключенных в скобки. Реализации клиента, которые осуществляют доставку BODYSTRUCTURE, должны быть готовы принять такие расширения данных. Реализации сервера не должны посылать такие расширения, до тех пор, пока они не войдут в новую версию протокола. Базовые поля несоставной части тела размещаются в следующем порядке:
Тип тела
Строка, описывающая имя типа содержимого, как это определено в [MIME-IMB].
Субтип тела
Строка, описывающая имя субтипа, как это определено в [MIME-IMB].
Список параметров тела, заключенный в скобки
Список пар атрибут/значение, заключенный в скобки, [например, ("foo" "bar" "baz" "rag"), где "bar" является значением "foo", а "rag" – значением "baz"], как это описано в [MIME-IMB].
Идентификатор тела
Строка, описывающая идентификатор содержимого, как это определено в [MIME-IMB].
Описание тела
Строка, предоставляющая описание содержимого, как это задано в [MIME-IMB].
Шифрование тела
Строка, предоставляющая транспортную кодировку, как это задано в [MIME-IMB].
Размер тела
Число, указывающее размер тела в октетах. Заметьте, что этот размер характеризует размер тела с учетом транспортного кодирования. Размер исходного текста может быть иным.
Тип тела MESSAGE и субтип RFC822 сразу после базовых полей содержат структуру заголовка, структуру тела и размер вложенного сообщения в строках.
Тип тела TEXT сразу после базовых полей содержат размер тела в строках. Заметьте, что этот размер отражает размер фрагмента после выполнения транспортного кодирования.
Данные расширения следуют после базовых полей и полей, перечисленных выше и зависящих от типа. Данные расширения никогда не транспортируются при передаче тела, но могут быть пересланы при доставке BODYSTRUCTURE. Данные расширения, если они присутствуют, должны быть упорядочены.
Данные расширения для несоставной части тела располагаются в следующем порядке:
MD5 тела
Строка, содержащая значение MD5 тела, как это описано в [MD5].
Размещение тела
Список, заключенный в скобки, с тем же содержимым и функциями, что и размещение тела для составной части тела.
Язык тела
Строка или список, заключенный в скобки, определяющие язык тела, как это задано в [LANGUAGE-TAGS].
Любые последующие данные расширения пока не определены в данной версии протокола.
ENVELOPE - список, заключенный в скобки, который описывает структуру заголовка (конверта) сообщения. Он вычисляется сервером в результате разбора заголовка [RFC-822], при необходимости некоторым полям присваиваются значения по умолчанию.
Поля структуры конверта размещаются в следующем порядке: дата, subject (предмет сообщения), from (от), отправитель, reply-to (ответ на), to, cc, bcc, in-reply-to (в ответ на), и идентификатор сообщения. Поля дата, subject, in-reply-to и идентификатор сообщения являются строками. Поля from, отправитель, reply-to, to, cc и bcc являются списками адресных структур, заключенными в скобки.
Адресная структура представляет собой список, который описывает электронный почтовый адрес. Поля адресной структуры размещаются в следующем порядке: персональное имя, [SMTP] @-домен (маршрут отправителя), имя почтового ящика и имя ЭВМ.
Синтаксис группы [RFC-822] определяется специальной формой адресной структуры, в которой поле имени ЭВМ равно NIL. Если поле имени почтового ящика также равно NIL, это является концом группового маркера (двоеточие в синтаксисе RFC 822). Если поле имени почтового ящика не равно NIL, это обозначает начало группового маркера, а поле имени почтового ящика содержит имя группы.
Любое поле в конверте или адресной структуре, которое не используется, характеризуется значением NIL. Заметим, что сервер должен заполнять по умолчанию поля reply-to и sender из поля from.
| FLAGS | Список флагов, установленных для данного сообщения, заключенный в скобки. |
| INTERNALDATE | Строка, представляющая внутреннюю дату сообщения. |
| RFC822 | Эквивалент BODY[]. |
| RFC822.HEADER | Эквивалент BODY.PEEK[HEADER]. |
| RFC822.SIZE | Число, выражающее размер сообщения [RFC-822]. |
| RFC822.TEXT | Эквивалент BODY[TEXT]. |
| UID | Число, выражающее уникальный идентификатор сообщения. |
/p> Пример: S: * 23 FETCH (FLAGS (\Seen) RFC822.SIZE 44827)
6.5 Отклики сервера – запрос продолжения команды
Отклик на запрос продолжения команды вместо метки выделяется символом "+". Эта форма отклика указывает на то, что сервер готов принять продолжение команды от клиента. Остальная часть этого отклика имеет текстовую форму.
Этот отклик используется командой AUTHORIZATION, для того чтобы передать данные от сервера клиенту, и запросить дополнительные данные у клиента. Этот отклик применяется также, если аргументом какой-то команды является литерал.
Клиенту не позволено посылать литеральные октеты, если только сервер в явной форме не запросил их. Это позволяет серверу обрабатывать команды и отвергать ошибки строчка за строчкой. Остальная часть команды, включая CRLF, завершающие команду, следует за октетами литерала. Если имеются какие-либо дополнительные аргументы команды, за литеральными октетами следует пробел, после чего передаются аргументы.
Пример: C: A001 LOGIN {11}
S: + Ready for additional command text
C: FRED FOOBAR {7}
S: + Ready for additional command text
C: fat man
S: A001 OK LOGIN completed
C: A044 BLURDYBLOOP {102856}
S: A044 BAD No such command as "BLURDYBLOOP"
7. Пример соединения IMAP 4.1
Последующее является записью для соединения IMAP 4.1. (Данный пример и нижеприведенное описание синтаксиса практически без изменения взято из документа RFC-2060).
S: * OK IMAP4rev1 Service Ready
C: a001 login mrc secret
S: a001 OK LOGIN completed
C: a002 select inbox
S: * 18 EXISTS
S: * FLAGS (\Answered \Flagged \Deleted \Seen \Draft)
S: * 2 RECENT
S: * OK [UNSEEN 17] Message 17 is the first unseen message
S: * OK [UIDVALIDITY 3857529045] UIDs valid
S: a002 OK [READ-WRITE] SELECT completed
C: a003 fetch 12 full
S: * 12 FETCH (FLAGS (\Seen) INTERNALDATE "17-Jul-1996 02:44:25 -0700"
RFC822.SIZE 4286 ENVELOPE ("Wed, 17 Jul 1996 02:23:25 -0700 (PDT)"
"IMAP4rev1 WG mtg summary and minutes"
(("Terry Gray" NIL "gray" "cac.washington.edu"))
(("Terry Gray" NIL "gray" "cac.washington.edu"))
(("Terry Gray" NIL "gray" "cac.washington.edu"))
((NIL NIL "imap" "cac.washington.edu"))
((NIL NIL "minutes" "CNRI.Reston.VA.US")
("John Klensin" NIL "KLENSIN" "INFOODS.MIT.EDU")) NIL NIL
"")
BODY ("TEXT" "PLAIN" ("CHARSET" "US-ASCII") NIL NIL "7BIT" 3028 92))
S: a003 OK FETCH completed
C: a004 fetch 12 body[header]
S: * 12 FETCH (BODY[HEADER] {350}
S: Date: Wed, 17 Jul 1996 02:23:25 -0700 (PDT)
S: From: Terry Gray gray@cac.washington.edu
S: Subject: IMAP4rev1 WG mtg summary and minutes
S: To: imap@cac.washington.edu
S: cc: minutes@CNRI.Reston.VA.US, John Klensin KLENSIN@INFOODS.MIT.EDU
S: Message-Id: B27397-0100000@cac.washington.edu
S: MIME-Version: 1.0
S: Content-Type: TEXT/PLAIN; CHARSET=US-ASCII
S:
S: )
S: a004 OK FETCH completed
C: a005 store 12 +flags \deleted
S: * 12 FETCH (FLAGS (\Seen \Deleted))
S: a005 OK +FLAGS completed
C: a006 logout
S: * BYE IMAP4rev1 server terminating connection
S: a006 OK LOGOUT completed
8. Формальный синтаксис
Последующая синтаксическая спецификация использует нотацию Бакуса-Наура (BNF - Backus-Naur Form), как это описано в [RFC-822] с одним исключением, разделителем, используемым в конструкции "#", служит одиночный пробел (SPACE), а не одна или более запятых.
В случае альтернативных или опционных правил, в которых последующее правило перекрывается с более ранним, более приоритетным считается правило, встретившееся первым. Некоторые, но не все случаи таких правил представлены ниже. Если не указано обратного, все буквенные символы не зависят от использования строчных или прописных букв. Конкретные программные реализации должны воспринимать такие строки при любом написании.
address ::= "(" addr_name SPACE addr_adl SPACE addr_mailbox SPACE addr_host ")"
addr_adl ::= nstring
;; Хранит маршрут из route-addr [RFC-822], если не равно нулю
addr_host ::= nstring
;; NIL указывает на синтаксис группы [RFC-822].
;; В противном случае, содержит имя домена [RFC-822]
addr_mailbox ::= nstring
;; NIL индицирует конец группы [RFC-822]; если не NIL, а addr_host равно NIL,
;; содержит имя группы ;; [RFC-822].
;; В противном случае, содержит локальную часть [RFC-822]
addr_name ::= nstring
;; Содержит фразу из почтового ящика [RFC-822], если не NIL
alpha ::= "A" / "B" / "C" / "D" / "E" / "F" / "G" / "H" /
"I" / "J" / "K" / "L" / "M" / "N" / "O" / "P" /
"Q" / "R" / "S" / "T" / "U" / "V" / "W" / "X" /
"Y" / "Z" /
"a" / "b" / "c" / "d" / "e" / "f" / "g" / "h" /
"i" / "j" / "k" / "l" / "m" / "n" / "o" / "p" /
"q" / "r" / "s" / "t" / "u" / "v" / "w" / "x" /
"y" / "z"
;; Чувствительно к набору строчными или прописными буквами
append ::= "APPEND" SPACE mailbox [SPACE flag_list]
[SPACE date_time] SPACE literal
astring ::= atom / string
atom ::= 1*ATOM_CHAR
ATOM_CHAR ::=
atom_specials ::= "(" / ")" / "{" / SPACE / CTL / list_wildcards /
quoted_specials
authenticate ::= "AUTHENTICATE" SPACE auth_type *(CRLF base64)
auth_type ::= atom
;; Определено в [IMAP-AUTH]
base64 ::= *(4base64_char) [base64_terminal]
base64_char ::= alpha / digit / "+" / "/"
base64_terminal ::= (2base64_char "==") / (3base64_char "=")
body ::= "(" body_type_1part / body_type_mpart ")"
body_extension ::= nstring / number / "(" 1#body_extension ")"
;; Будущее расширение. Реализации клиента должны воспринимать поля
;; body_extension. Реализации сервера не должны генерировать
;; поля body_extension, за исключением случаев, закрепленных в будущих
;; стандартах или зарегистрированных модификациях уже существующих норм.
body_ext_1part ::= body_fld_md5 [SPACE body_fld_dsp
[SPACE body_fld_lang
[SPACE 1#body_extension]]]
;; не должны присылаться при non-extensible доставке "BODY"
body_ext_mpart ::= body_fld_param
[SPACE body_fld_dsp SPACE body_fld_lang
[SPACE 1#body_extension]]
;; MUST NOT be returned on non-extensible "BODY" fetch
body_fields ::= body_fld_param SPACE body_fld_id SPACE
body_fld_desc SPACE body_fld_enc SPACE
body_fld_octets
body_fld_desc ::= nstring
body_fld_dsp ::= "(" string SPACE body_fld_param ")" / nil
body_fld_enc ::= ( ("7BIT" / "8BIT" / "BINARY" / "BASE64"/
"QUOTED-PRINTABLE") ) / string
body_fld_id ::= nstring
body_fld_lang ::= nstring / "(" 1#string ")"
body_fld_lines ::= number
body_fld_md5 ::= nstring
body_fld_octets ::= number
body_fld_param ::= "(" 1#(string SPACE string) ")" / nil
body_type_1part ::= (body_type_basic / body_type_msg / body_type_text)
[SPACE body_ext_1part]
body_type_basic ::= media_basic SPACE body_fields
;; субтип MESSAGE не должен следовать "RFC822"
body_type_mpart ::= 1*body SPACE media_subtype
[SPACE body_ext_mpart]
body_type_msg ::= media_message SPACE body_fields SPACE envelope
SPACE body SPACE body_fld_lines
body_type_text ::= media_text SPACE body_fields SPACE body_fld_lines
capability ::= "AUTH=" auth_type / atom
;; Новая возможность должна начинаться с "X" или быть зарегистрирована
;; IANA в качестве стандарта или являться усовершенствованием
;; существующего стандарта
capability_data ::= "CAPABILITY" SPACE [1#capability SPACE] "IMAP4rev1"
[SPACE 1#capability]
;; серверы IMAP 4.1, которые предлагают совместимость с RFC 1730
;; должны включать "IMAP4" в список возможностей этой реализации
CHAR ::=
0x01 - 0x7f>
CHAR8 ::=
command ::= tag SPACE (command_any / command_auth /
command_nonauth / command_select) CRLF
;; Modal based on state
command_any ::= "CAPABILITY" / "LOGOUT" / "NOOP" / x_command
;; Справедливо для всех состояний
command_auth ::= append / create / delete / examine / list / lsub /
rename / select / status / subscribe / unsubscribe
;; Работает только в состояниях Authenticated или Selected
command_nonauth ::= login / authenticate
;; Работает только в состоянии Non-Authenticated
command_select ::= "CHECK" / "CLOSE" / "EXPUNGE" /
copy / fetch / store / uid / search
;; Работает только в состоянии Selected
continue_req ::= "+" SPACE (resp_text / base64)
copy ::= "COPY" SPACE set SPACE mailbox
CR ::=
create ::= "CREATE" SPACE mailbox
;; Использование INBOX не приводит к ошибке
CRLF ::= CR LF
CTL ::=
0x00 - 0x1f, 0x7f>
date ::= date_text / date_text
date_day ::= 1*2digit
;; День месяца
date_day_fixed ::= (SPACE digit) / 2digit
;; Версия с фиксированным форматом date_day
date_month ::= "Jan" / "Feb" / "Mar" / "Apr" / "May" / "Jun" /
"Jul" / "Aug" / "Sep" / "Oct" / "Nov" / "Dec"
date_text ::= date_day "-" date_month "-" date_year
date_year ::= 4digit
date_time ::= date_day_fixed "-" date_month "-" date_year
SPACE time SPACE zone
delete ::= "DELETE" SPACE mailbox
;; Использование INBOX не приводит к ошибке
digit ::= "0" / digit_nz
digit_nz ::= "1" / "2" / "3" / "4" / "5" / "6" / "7" / "8" / "9"
envelope ::= "(" env_date SPACE env_subject SPACE env_from
SPACE env_sender SPACE env_reply_to SPACE env_to
SPACE env_cc SPACE env_bcc SPACE env_in_reply_to
SPACE env_message_id ")"
env_bcc ::= "(" 1*address ")" / nil
env_cc ::= "(" 1*address ")" / nil
env_date ::= nstring
env_from ::= "(" 1*address ")" / nil
env_in_reply_to ::= nstring
env_message_id ::= nstring
env_reply_to ::= "(" 1*address ")" / nil
env_sender ::= "(" 1*address ")" / nil
env_subject ::= nstring
env_to ::= "(" 1*address ")" / nil
examine ::= "EXAMINE" SPACE mailbox
fetch ::= "FETCH" SPACE set SPACE ("ALL" / "FULL" /
"FAST" / fetch_att / "(" 1#fetch_att ")")
fetch_att ::= "ENVELOPE" / "FLAGS" / "INTERNALDATE" /
"RFC822" [".HEADER" / ".SIZE" / ".TEXT"] /
"BODY" ["STRUCTURE"] / "UID" /
"BODY" [".PEEK"] section
[""]
flag ::= "\Answered" / "\Flagged" / "\Deleted" /
"\Seen" / "\Draft" / flag_keyword / flag_extension
flag_extension ::= "\" atom
;; Будущее расширение. Реализации клиента должны воспринимать
;; флаги flag_extension. Реализации сервера не должны генерировать
;; флаги flag_extension, за исключением случаев, определенных в
;; будущих стандартах или зарегистрированных модификациях
;; данной спецификации.
flag_keyword ::= atom
flag_list ::= "(" #flag ")"
greeting ::= "*" SPACE (resp_cond_auth / resp_cond_bye) CRLF
header_fld_name ::= astring
header_list ::= "(" 1#header_fld_name ")"
LF ::=
list ::= "LIST" SPACE mailbox SPACE list_mailbox
list_mailbox ::= 1*(ATOM_CHAR / list_wildcards) / string
list_wildcards ::= "%" / "*"
literal ::= "{" number "}" CRLF *CHAR8
;; Число характеризует количество октетов CHAR8
login ::= "LOGIN" SPACE userid SPACE password
lsub ::= "LSUB" SPACE mailbox SPACE list_mailbox
mailbox ::= "INBOX" / astring
;; INBOX не чувствителен к использованию строчных или прописных букв.
;; все версии написания INBOX (напр., "iNbOx") должны
;; интерпретироваться как INBOX, а не как строку.
mailbox_data ::= "FLAGS" SPACE flag_list /
"LIST" SPACE mailbox_list /
"LSUB" SPACE mailbox_list /
"MAILBOX" SPACE text /
"SEARCH" [SPACE 1#nz_number] /
"STATUS" SPACE mailbox SPACE
"(" #
number SPACE "EXISTS" / number SPACE "RECENT"
mailbox_list ::= "(" #("\Marked" / "\Noinferiors" /
"\Noselect" / "\Unmarked" / flag_extension) ")"
SPACE ( QUOTED_CHAR / nil) SPACE mailbox
media_basic ::= ( ("APPLICATION" / "AUDIO" / "IMAGE" /
"MESSAGE" / "VIDEO") ) / string)
SPACE media_subtype
;; Определено в [MIME-IMT]
media_message ::= "MESSAGE" SPACE
"RFC822"
;; Определено в [MIME-IMT]
media_subtype ::= string
;; Определено в [MIME-IMT]
media_text ::= "TEXT" SPACE media_subtype
;; Определено в [MIME-IMT]
message_data ::= nz_number SPACE ("EXPUNGE" /
("FETCH" SPACE msg_att))
msg_att ::= "(" 1#("ENVELOPE" SPACE envelope /
"FLAGS" SPACE "(" #(flag / "\Recent") ")" /
"INTERNALDATE" SPACE date_time /
"RFC822" [".HEADER" / ".TEXT"] SPACE nstring /
"RFC822.SIZE" SPACE number /
"BODY" ["STRUCTURE"] SPACE body /
"BODY" section [""] SPACE nstring /
"UID" SPACE uniqueid) ")"
nil ::= "NIL"
nstring ::= string / nil
number ::= 1*digit
;; 32- битное целое число без знака
;; (0
nz_number ::= digit_nz *digit
;; 32-битное не равное нулю целое число без знака
;; (0 < n < 4,294,967,296)
password ::= astring
quoted ::= *QUOTED_CHAR
QUOTED_CHAR ::= /
"\" quoted_specials
quoted_specials ::= / "\"
rename ::= "RENAME" SPACE mailbox SPACE mailbox
;; Использование INBOX в качестве места назначения не дает ошибки
response ::= *(continue_req / response_data) response_done
response_data ::= "*" SPACE (resp_cond_state / resp_cond_bye /
mailbox_data / message_data / capability_data)
CRLF
response_done ::= response_tagged / response_fatal
response_fatal ::= "*" SPACE resp_cond_bye CRLF
;; Сервер закрывает соединение немедленно
response_tagged ::= tag SPACE resp_cond_state CRLF
resp_cond_auth ::= ("OK" / "PREAUTH") SPACE resp_text
;; Условие аутентификации
resp_cond_bye ::= "BYE" SPACE resp_text
resp_cond_state ::= ("OK" / "NO" / "BAD") SPACE resp_text
;; Условие состояния
resp_text ::= ["[" resp_text_code "]" SPACE] (text_mime2 / text)
;; текст не должен начинаться с "[" или "="
resp_text_code ::= "ALERT" / "PARSE" /
"PERMANENTFLAGS" SPACE "(" #(flag / "\*") ")" /
"READ-ONLY" / "READ-WRITE" / "TRYCREATE" /
"UIDVALIDITY" SPACE nz_number /
"UNSEEN" SPACE nz_number /
atom [SPACE 1*]
search ::= "SEARCH" SPACE ["CHARSET" SPACE astring SPACE]
1#search_key
;; Символьный набор [CHARSET] должен быть зарегистрирован IANA
search_key ::= "ALL" / "ANSWERED" / "BCC" SPACE astring /
"BEFORE" SPACE date / "BODY" SPACE astring /
"CC" SPACE astring / "DELETED" / "FLAGGED" /
"FROM" SPACE astring /
"KEYWORD" SPACE flag_keyword / "NEW" / "OLD" /
"ON" SPACE date / "RECENT" / "SEEN" /
"SINCE" SPACE date / "SUBJECT" SPACE astring /
"TEXT" SPACE astring / "TO" SPACE astring /
"UNANSWERED" / "UNDELETED" / "UNFLAGGED" /
"UNKEYWORD" SPACE flag_keyword / "UNSEEN" /
;; Выше этой строки все в [IMAP2]
"DRAFT" /
"HEADER" SPACE header_fld_name SPACE astring /
"LARGER" SPACE number / "NOT" SPACE search_key /
"OR" SPACE search_key SPACE search_key /
"SENTBEFORE" SPACE date / "SENTON" SPACE date /
"SENTSINCE" SPACE date / "SMALLER" SPACE number /
"UID" SPACE set / "UNDRAFT" / set /
"(" 1#search_key ")"
section ::= "[" [section_text / (nz_number *["." nz_number]
["." (section_text / "MIME")])] "]"
section_text ::= "HEADER" / "HEADER.FIELDS" [".NOT"]
SPACE header_list / "TEXT"
select ::= "SELECT" SPACE mailbox
sequence_num ::= nz_number / "*"
;; * является наибольшим используемым числом. Для порядковых номеров
;; сообщений оно равно количеству сообщений в почтовом ящике.
;; Для уникальных идентификаторов оно равно уникальному
;; идентификатору последнего сообщения в почтовом ящике./p>
set ::= sequence_num / (sequence_num ":" sequence_num) /
(set "," set)
;; Идентифицирует набор сообщений. Для порядковых номеров
;; сообщений это последовательность чисел с 1 до числа
;; сообщений в почтовом ящике.
;; Запятая разграничивает индивидуальные номера, двоеточие
;; указывает на диапазон чисел включительно.
;; Пример для почтового ящика с 15 сообщениями: 2,4:7,9,12:*
;; эквивалентно 2,4,5,6,7,9,12,13,14,15.
SPACE ::=
status ::= "STATUS" SPACE mailbox SPACE "(" 1#status_att ")"
status_att ::= "MESSAGES" / "RECENT" / "UIDNEXT" / "UIDVALIDITY" /
"UNSEEN"
store ::= "STORE" SPACE set SPACE store_att_flags
store_att_flags ::= (["+" / "-"] "FLAGS" [".SILENT"]) SPACE
(flag_list / #flag)
string ::= quoted / literal
subscribe ::= "SUBSCRIBE" SPACE mailbox
tag ::= 1*
text ::= 1*TEXT_CHAR
text_mime2 ::= "=?" "?" "?"
"?="
;; Синтаксис определен в [MIME-HDRS]
TEXT_CHAR ::=
time ::= 2digit ":" 2digit ":" 2digit
;; Часы, минуты, секунды
uid ::= "UID" SPACE (copy / fetch / search / store)
;; Уникальные идентификаторы используются вместо
;; последовательных номеров сообщения.
uniqueid ::= nz_number
;; В возрастающем порядке
unsubscribe ::= "UNSUBSCRIBE" SPACE mailbox
userid ::= astring
x_command ::= "X" atom
zone ::= ("+" / "-") 4digit
;; Число из 4 цифр со знаком hhmm, представляющее часы и минуты к западу от Гринвича
;; (Это число отличается от Universal Time). Вычитая временную зону из данного времени, можно получить
;; форму UT. Зона Universal Time равна "+0000".
Соображения безопасности
Протокольные операции IMAP 4.1, включая данные электронной почты, передаются через сеть открытым текстом, если только не согласовано применение конфиденциальных методов обмена посредством команды AUTHENTICATE.
Сообщения об ошибках сервера для команды AUTHENTICATE, которая не прошла из-за неверных параметров аутентификации, не должна уточнять какой из параметров содержит ошибку.
Использование команды LOGIN осуществляет передачу паролей открытым текстом. Этого можно избежать, используя для этого команду AUTHENTICATE.
A. Библиография
| [ACAP] | Myers, J. "ACAP -- Application Configuration Access Protocol", Work in Progress. |
| [CHARSET] | Reynolds, J., and J. Postel, "Assigned Numbers", STD 2, RFC 1700, USC/Information Sciences Institute, October 1994. |
| [DISPOSITION] | Troost, R., and Dorner, S., "Communicating Presentation Information in Internet Messages: The Content-Disposition Header", RFC 1806, June 1995. |
| [IMAP-AUTH] | Myers, J., "IMAP4 Authentication Mechanism", RFC 1731. Carnegie-Mellon University, December 1994. |
| [IMAP-COMPAT] | Crispin, M., "IMAP4 Compatibility with IMAP2bis", RFC 2061, University of Washington, November 1996. |
| [IMAP-DISC] | Austein, R., "Synchronization Operations for Disconnected IMAP4 Clients", Work in Progress. |
| [IMAP-HISTORICAL] | Crispin, M. "IMAP4 Compatibility with IMAP2 and IMAP2bis", RFC 1732, University of Washington, December 1994. |
| [IMAP-MODEL] | Crispin, M., "Distributed Electronic Mail Models in IMAP4", RFC 1733, University of Washington, December 1994. |
| [IMAP-OBSOLETE] | Crispin, M., "Internet Message Access Protocol - Obsolete Syntax", RFC 2062, University of Washington, November 1996 |
| [IMAP2] | Crispin, M., "Interactive Mail Access Protocol - Version 2", RFC 1176, University of Washington, August 1990. |
| [LANGUAGE-TAGS] | Alvestrand, H., "Tags for the Identification of Languages", RFC 1766, March 1995. |
| [MD5] | Myers, J., and M. Rose, "The Content-MD5 Header Field", RFC 1864, October 1995. |
| [MIME-IMB] | Freed, N., and N. Borenstein, "MIME (Multipurpose Internet Mail Extensions) Part One: Format of Internet Message Bodies", RFC 2045, November 1996. |
| [MIME-IMT] | Freed, N., and N. Borenstein, "MIME (Multipurpose Internet Mail Extensions) Part Two: Media Types", RFC 2046, November 1996. |
| [MIME-HDRS] | Moore, K., "MIME (Multipurpose Internet Mail Extensions) Part Three: Message Header Extensions for Non-ASCII Text", RFC 2047, November 1996. |
| [RFC-822] | Crocker, D., "Standard for the Format of ARPA Internet Text Messages", STD 11, RFC 822, University of Delaware, August 1982. |
| [SMTP] | Postel, J., "Simple Mail Transfer Protocol", STD 10, RFC 821, USC/Information Sciences Institute, August 1982. |
| [UTF-7] | Goldsmith, D., and Davis, M., "UTF-7: A Mail-Safe Transformation Format of Unicode", RFC 1642, July 1994. |
Протокол ядра NetWare (NCP)
4.2.1.3 Протокол ядра NetWare (NCP)
Семенов Ю.А. (ГНЦ ИТЭФ)

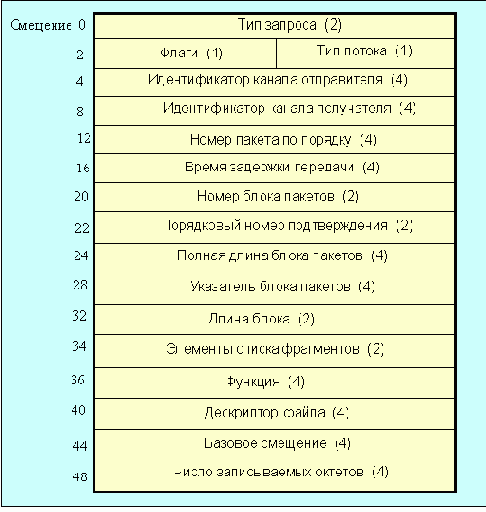

Рис. 4.2.1.3.1. Формат заголовка пакета NCP
Поле тип запроса характеризует запрос, передаваемый от клиента к серверу, возможные значения кодов этого поля приведены ниже (таблица 4.2.1.4).
Таблица 4.2.1.3.1 Значения кодов поля тип запроса
Код
Описание запроса
Поле номер по порядку используется для отслеживания последовательности связи между клиентом и сервером. Клиент записывает в это поле код, равный номеру по порядку плюс единица. В полях номера канала записан номер, присвоенный клиенту при его регистрации сервером. Поле номер задачи идентифицирует каждую из задач, сделавших запрос. Сервер следит за выполнением задачи и освобождает ресурсы при завершении выполнения. Номер задачи равный нулю говорит серверу, что все задания окончены. Старшая часть номера канала используется лишь при наличии более чем 1000 пользователей, в остальных вариантах это субполе содержит нуль. Сервер в своем отклике сообщает клиенту результаты выполнения его запроса. Отклик, также как и запрос, вкладывается в IPX/SPX-пакет. Формат пакета-отклика показан на рис. 4.2.1.3.2.
Рис. 4.2.1.3.2. Формат заголовка NCP-отклика
Поле тип отклика может содержать следующие коды (таблица 4.2.1.3.2):
Таблица 4.2.1.3.2 Коды откликов
Код типа отклика |
Описание |
| 3333 | Отклик |
| 7777 | Соединение для протокола Burst Mode |
| 9999 | Запрос обрабатывается |
Помимо стандартных пакетов в среде Novell используются несколько вспомогательных видов пакетов. Это пакеты “сторожевая собака” (Watchdog), сериализации (serialization) и сообщения. Пакеты “сторожевая собака” после IPX-заголовка имеет поля номера канала и сигнатура. Поле номера канала отмечает канал станции, присвоенный ей при регистрации. Поле сигнатура содержит код 0x3F. Если отклика от рабочей станции нет, то сервер передает с интервалом 59 сек 10 аналогичных “собачих” пакетов. Если отклика добиться не удастся, связь со станцией будет разорвана. Период и число таких запросов администратор может изменять в широких пределах.
Так как система NetWare продается для каждого сервера отдельно, чтобы контролировать случаи нелегальной загрузки, по сети рассылаются широковещательные пакеты сериализации. Цель такой рассылки - проверка наличия в сети нескольких копий одного и того же программного обеспечения. Пакеты сериализации содержат 36 байт, включая IPX-заголовок, и передаются раз в 66 сек. Эти пакеты помимо IPX-заголовка включают в себя только поле данных (6 байт), где содержится информация о серийном номере программного продукта. Пакеты сериализации всегда посылаются на вход соединителя (socket) с номером 0x0457. При обнаружении нелегальной копии всем пользователям рассылается уведомление “Copyright violation”.
Пользователи NetWare могут передавать сообщения рабочим станциям, группам и другим пользователям. Для каждой станции NetWare резервирует буфер для сообщений. Консоль отображает принятое сообщение немедленно, буфер же сохраняет сообщение и может уведомлять о нем пользователя. Для передачи сообщений используется команда SEND.
Протокол электронной почты SMTP
4.4.14 Протокол электронной почты SMTP
Семенов Ю.А. (ГНЦ ИТЭФ)
Главной целью протокола simple mail transfer protocol (SMTP, RFC-821, -822) служит надежная и эффективная доставка электронных почтовых сообщений. SMTP является довольно независимой субсистемой и требует только надежного канала связи. Средой для SMTP может служить отдельная локальная сеть, система сетей или весь Интернет.
SMTP базируется на следующей модели коммуникаций: в ответ на запрос пользователя почтовая программа-отправитель устанавливает двухстороннюю связь с программой-приемником (TCP, порт 25). Получателем может быть оконечный или промежуточный адресат. SMTP-команды генерируются отправителем и посылаются получателю. На каждую команду должен быть отправлен и получен отклик.
Когда канал организован, отправитель посылает команду MAIL, идентифицирую себя. Если получатель готов к приему сообщения, он посылает положительное подтверждение. Далее отправитель посылает команду RCPT, идентифицируя получателя почтового сообщения. Если получатель может принять сообщение для оконечного адресата, он выдает снова положительное подтверждение (схема формирования откликов помещена в приложении 10.14). В противном случае он отвергает получение сообщения для данного адресата, но не вообще почтовой посылки. Взаимодействие с почтовым сервером возможно и в диалоговом режиме, например:
tn dxmint.cern.ch 25 (команда telnet с использованием порта 25)
220 dxmint.cern.ch sendmail ready at sun, 9 jul 1995 11:13:57 +0200 (связь установлена, код отклика 220 является положительным)
250 dxmint.cern.ch hello crnvma.cern.ch, pleased to meet you (отклик 250 также является положительным)
mail from:<> (так как на моей PC нет резидентной почтовой программы, я не указываю обратного адреса)
250 <>... sender ok
250 ... recipient ok
| DATA | (начало ввода текста сообщения) |
| nu-i-nu... | (текст сообщения) |
| . | (знак конца сообщения) |
| QUIT | (прерывание или завершение процедуры) |
Почтовое сообщение отправлено без использования доступа к локальной почтовой программе (mail на sun, например). Следует отметить, что работа через порт 25 в данном случае открывает богатые возможности для хакеров. Вообще умелый программист может многого достичь, используя номера портов. Здесь есть над чем поработать людям, ответственным за безопасность сетей. Аналогично, не имея авторизации, можно выявить клиентов почтового сервера, используя команду VRFY:
tn ns.itep.ru 25
220 ns.itep.ru 5.67a8/ida-1.5 sendmail is ready at sat, 29 jul 1995 13:53:03
vrfy bobyshev
250 andrey bobyshev
и т.д.
quit
SMTP-отправитель и SMTP-получатель могут вести диалог с несколькими оконечными пользователями (рис. 4.4.14.1). Любое почтовое сообщение завершается специальной последовательностью символов. Если получатель успешно завершил прием и обработку почтового сообщения, он посылает положительное подтверждение.
SMTP обеспечивает передачу почтового сообщения непосредственно конечному получателю, когда они соединены непосредственно. В противном случае пересылка может выполняться через одного или более промежуточных "почтовых станций".

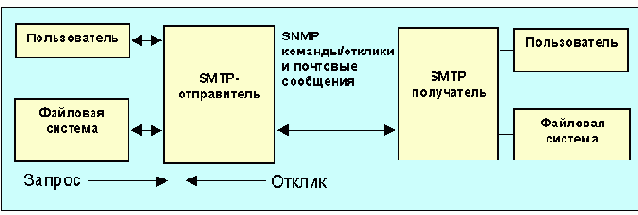

Рис. 4.4.14.1 Схема взаимодействия различных частей почтовой системы
Для решения поставленной задачи SMTP-сервер должен знать имя конечного получателя и название почтового ящика места назначения. Аргументом команды MAIL является адрес отправителя (обратный адрес). Аргументом команды RCPT служит адрес конечного получателя. Обратный адрес используется для посылки сообщения в случае ошибки.
Все отклики имеют цифровые коды. Команды, отклики и имена ЭВМ не чувствительны к тому, строчные или прописные символы использованы при их написании. Это не всегда справедливо при написании имен и адресов получателя.
Многие почтовые системы работают только с ASCII-символами. Если транспортный канал работает с октетами, 7-битные коды будут дополнены нулевым восьмым битом. Именно здесь коренилась проблема пересылки почтовых сообщений на русском языке несколько лет назад(русский алфавит требует 8-битового представления).
Как уже было сказано, процедура отправки почтового сообщения начинается с посылки команды MAIL, которая имеет формат:
MAIL FROM: ,
где - пробел, - комбинация кодов возврата каретки и перехода на новую строку, а - обратный путь.
Эта команда сообщает SMTP-получателю, что стартует новая процедура и следует сбросить в исходное состояние все статусные таблицы, буферы и т.д. Если команда прошла, получатель реагирует откликом: 250 OK.
Аргумент может содержать не только адрес почтового ящика, в общем случае является списком адресов ЭВМ-серверов, через которые пришло данное сообщение, включая, разумеется, и адрес почтового ящика отправителя. Первым в списке
стоит адрес ЭВМ-отправителя.
После прохождения команды MAIL посылается команда RCPT:
RCPT TO:
Эта команда указывает адрес конечного получателя (). При благополучном прохождении команды получатель посылает код-отклик 250 OK, и запоминает полученный адрес. Если получатель неизвестен, SMTP-сервер пошлет отклик 550 Failure reply. Команда RCPT может повторяться сколько угодно раз, если адресат не один.
Аргумент может содержать не только адрес почтового ящика, но и маршрутный список ЭВМ по дороге к нему. Первым в этом списке должно стоять имя ЭВМ, получившей данную команду. По завершении этого этапа посылается собственно сообщение:
DATA
При правильном приеме этого сообщения SMTP-сервер реагирует посылкой отклика 354 Intermediate reply (промежуточный отклик), и рассматривает все последующие строки в качестве почтового текста. При получении кода конца текста отправляется отклик: 250 OK.
Признаком конца почтового сообщения является точка в самом начале строки, за которой следует . Пользователям почтовых UNIX-систем это уже известно.
В некоторых случаях адрес места назначения может содержать ошибку, но получатель знает правильный адрес. Тогда возможны два варианта отклика:
1. 251 User not local; will forward to
Это означает, что получатель берет на себя ответственность за доставку сообщения. Это случается, когда адресат, например, мигрировал в другую субсеть в пределах зоны действия данного почтового сервера.
2. 551 User not local; please try
Получатель знает правильный адрес и предлагает отправителю переадресовать сообщение по адресу .
SMTP имеет команды для проверки корректности имени адресата (VRFY) и расширения списка адресов (EXPN). Обе команды в качестве аргументов используют строки символов (в некоторых реализациях эти две команды по своей функции идентичны). Для команды VRFY параметром является имя пользователя, а отклик может содержать его полное имя и адрес его почтового ящика.
Реакция на команду VRFY зависит от аргумента. Так если среди клиентов почтового сервера имеется два пользователя с именем Ivanov, откликом на команду "VRFY Ivanov" будет "553 User ambiguous". В общем случае команда VRFY Ivanov может получить в качестве откликов:
250 Vasja Ivanov Ivanov@cl.itep.ru
или:
251 User not local; will forward to Ivanov@cl.itep.ru
или:
550 String does not match anything (данная строка ничему не соответствует).
или:
551 User not local; please try Vasja@ns.itep.ru
или:
VRFY Chtozachertovchina
553 User ambiguous (несуществующее имя)
В случае пропечатки списка адресов отклик занимает несколько строк, например:
EXPN Example-People
250-Juri Semenov Semenov@ns.itep.ru
250-Alexey Sher Sher@suncom.itep.ru
250-Andrey Bobyshev Bobyshev@ns.itep.ru
250-Igor Gursky Gursky@ns.itep.ru
В некоторых системах аргументом команды EXPN может быть имя файла, содержащего список почтовых адресов.
Основной задачей почты служит доставка сообщений в почтовый ящик адресата. Сходную форму услуги оказывают некоторые ЭВМ, доставляя сообщения на экран терминала (в рамках SMTP). Для посылки сообщений на экран терминала адресата предусмотрено три команды:
1. SEND FROM:
Команда SEND требует, чтобы почтовое сообщение было доставлено на терминал. Если терминал адресата не активен в данный момент, то откликом на команду RCPT будет код 450.
2. SOML FROM:
Команда Send Or MaiL (SOML) пересылает сообщение на экран адресата, если он активен, в противном случае сообщение будет уложено в его почтовый ящик.
3. SAML FROM:
Команда Send And MaiL (SAML) предполагает доставку сообщение на экран терминала адресата и занесение в его почтовый ящик.
Для открытия и закрытия коммуникационного канала используются команды:
HELO
, где - имя запрашивающего домена.
QUIT
Выражение может быть маршрутом, имеющим вид "@ONE,@TWO:VANJA@THREE", где ONE, TWO и THREE - имена ЭВМ. Что подчеркивает различие между адресом и маршрутом. Концептуально элементы из переносятся в при пересылке сообщений от одного SMTP-сервера к другому.
Если SMTP-сервер обнаружит, что доставка сообщения по адресу невозможна, тогда он формирует сообщение о "не доставленном письме", используя . Следует также помнить, что ни прямой ни обратный адреса-маршруты, вообще говоря, могут не иметь ничего общего с текстом заголовка почтового сообщения.
При определенных условиях и ошибках в задании прямых и обратных адресов-маршрутов возможно зацикливание сообщений об этих ошибках. Чтобы заведомо избежать этого можно выдавать команду MAIL c нулевым обратным маршрутом:
MAIL FROM:<>
Если вы или ваша программа не указали обратного адреса, не следует думать, что это помешает работе почтовой программы и она не будет знать, куда посылать отклики. Ваш обратный IP-адрес указан в каждом пакете, посылаемом адресату!
Некоторые другие команды, используемые в SMTP:
Команда TURN используется для того, чтобы поменять местами функции программ, взаимодействовавших по телекоммуникационному каналу. Программа-отправитель становится получателем (после того как она выдаст команду TURN и получит отклик 250), а программа-получатель - отправителем. Если программа не хочет или не может поменять свою функцию, она пошлет отклик 502.
Команда RESET (RSET) прерывает текущую процедуру отправки почтового сообщения. Все буферы и таблицы очищаются, получатель должен послать отклик 250 OK.
Команда HELP вынуждает получателя послать справочную информацию отправителю команды HELP. Команда может содержать аргумент (имя команды). Команда не изменяет состояния таблиц или буферов.
Команда NOOP не оказывает влияния на какие-либо параметры или результаты предшествующих команд, она только вынуждает получателя послать отклик 250 OK. Может использоваться для проверки работоспособности TCP-канала.
Допустимо написание команд строчными или прописными символами, например: MAIL, Mail, mail, MaIl или mAIl.
Для того чтобы программа SMTP-сервера была работоспособна, она должна понимать следующий минимум команд: HELO, MAIL, RCPT, DATA, RSET, NOOP, QUIT.
Предельная длина имени пользователя или домена равна 64 символам. Максимальная длина или составляет 256 символов, включая разделители (пробелы, точки, запятые и пр.). Командная строка не должна быть длиннее 512 символов. Максимальный размер строки отклика не должен превышать, включая его код и , 512 символов. Максимальная длина строки составляет, включая , 1000 символов. Предельно допустимое число адресатов равно 100, последнее полезно помнить, если вы храните этот список в файле.
Протокол межсетевой передачи больших пакетов (LIP)
4.2.1.4 Протокол межсетевой передачи больших пакетов (LIP)
Семенов Ю.А. (ГНЦ ИТЭФ)
Таблица 4.2.1.4.1 Значения поля флаги
Рис. 4.2.1.10 Формат кадра пакетного режима
В скобках на рисунке указаны размеры полей в байтах. Поле тип потока в данное время может содержать только код 0x02 и означает, что передаются длинные блоки пакетов. Поле идентификатор отправителя является случайным числом и представляет собой уникальный идентификатор канала, работающего в пакетном режиме. Код этого поля формируется отправителем и не должен равняться нулю. Идентификатор канала получателя также случайное число, но задается адресатом и также не должно содержать нуль. Поле номер пакета по порядку служит для отслеживания текущей пакетной операции и увеличивается на единицу для каждого нового пакета. Поле время задержки передачи означает величину задержки между отправкой пакетов и измеряется в сотнях микросекунд. Поле номер блока пакетов идентифицирует принадлежность пакета к конкретному блоку (данные, посылаемые по запросу, образуют один блок). При установлении связи код этого поля делается равным нулю. В дальнейшем при выполнении каждого запроса его значение увеличивается на 1. Поле порядковый номер подтверждения содержит номер блока пакетов, ожидаемый следующим. Поле служит для контроля доставки блоков пакетов. Поле полная длина блока пакетов задает длину блока в байтах и равно сумме длин всех пакетов в блоке. Поле указатель блока пакетов определяет положение конкретного пакета, указатель равный нулю говорит о том, что это первый пакет. Поле длина блока задает длину блока пакетов в октетах. Поле элементы списка фрагментов задает число элементов, пропущенных в процессе реализации пакетной сессии. Если это число равно нулю, пропущенных фрагментов не было. Поле функция определяет разновидность операции (чтение или запись), реализуемой в данной сессии. Последующие поля служат для операций с файлами.
Протокол мультикастинг-маршрутизации DVMRP
4.4.9.4 Протокол мультикастинг-маршрутизации DVMRP
Семенов Ю.А. (ГНЦ ИТЭФ)
Протокол DVMRP используется для построения дерева мультикасинг-маршрутов. Предполагается, что в дальнейшем принцип "вектора расстояния" может быть заменен алгоритмом "состояния канала" (MOSPF аналог OSPF). Целью протокола DVMRP является описание обратного пути к источнику мультикастинг-дейтограмм. Протоколы состояния канала предполагают широковещательную рассылку информации о членстве в группе. При получении мультикаст-пакета маршрутизатор определяет дерево кратчайших маршрутов.
DVMRP-дейтограмма состоит из небольшого заголовка фиксированного размера и длинного списка записей. Заголовок DVMRP-сообщений имеет формат IGMP (рис. 4.4.9.4.1):

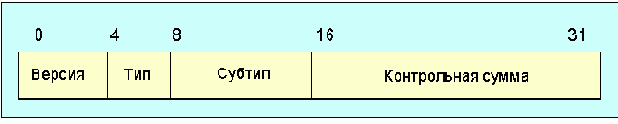

Рис. 4.4.9.4.1 Формат заголовка DVMRP-сообщений
Поле версия равно 1. Поле тип содержит всегда код 3. А поле субтип может принимать значения:
1 = Отклик; сообщение о маршрутах до некоторого (-ых) мест(а) назначения.
2 = Запрос; поиск маршрутов до определенного места назначения;
3 = Сообщение о выходе из членов группы;
4 = Отмена заявки о выходе из группы.
Контрольная сумма
вычисляется также как и в других IP-протоколах. Отдельные записи в указанном списке выполняют роль команд и их размер должен быть кратен 16 бит (их границы соответствующим образом выравниваются). Максимальная длина DVMRP-сообщения, включая заголовок, не может превышать 512 байт.
В настоящее время IETF установлены следующие значения TTL и порогов при передаче видео- и аудио-информации по мультикастинг-каналам. Колонка TTL содержит значение времени жизни IP-пакета при его отправке для каждого из указанных приложений. В колонке порог записано значение TTL, при котором пакет будет пропущен дальше.
Таблица 4.4.9.4.1. Значения TTL для различных приложений
Маршрутные сообщения, посылаемые конкретному физическому интерфейсу, также как и запросы подтверждения членства в мультикастинг-группе должны иметь TTL=1. Цикл обмена маршрутной информацией между мультикастинг- маршрутизаторами (FULL_UPDATE_RATE) равен 60 сек. Подтверждение членства в группе должно посылаться каждые 120 сек (QUERY_RATE). Если подтверждение не получено в течение 2*QUERY_RATE+20 секунд, то членство в данной группе аннулируется. Соседний мультикастинг-маршрутизатор считается работающим при отсутствии подтверждений (UPDATE-сообщений) в течение 4*FULL_UPDATE_RATE.
Описанные выше протоколы DVMRP и MOSPF имеют общий недостаток - широко используют широковещательные режимы рассылки пакетов и требуют каналов с высокой пропускной способностью. Они удобны для компактных групп (например, все члены группа находятся в пределах одной автономной системы). Для обслуживания более широких групп предложен протокол PIM.
Протокол новостей NNTP
4.5.7 Протокол новостей NNTP
Семенов Ю.А. (ГНЦ ИТЭФ)
Для кластеров ЭВМ, объединенных ETHERNET (или другой быстродействующей локальной сетью) представляется целесообразным сконцентрировать функции хранения и распределения новостей в одном узле. При этом клиент может запросить любую статью тогда, когда это ему нужно, и он не обязан предоставлять ресурсы для хранения копий статей. Учитывая то, что даже в небольшой локальной сети обычно достаточно много клиентов-подписчиков такая схема позволяет сэкономить достаточно большой объем дискового пространства. Следует учитывать, что интегральный поток новостей сегодня превышает 300 Мбайт в сутки.
Сервер новостей должен размещаться в локальной сети, так как именно в этом случае время доступа минимально. Этот сервер должен заниматься сбором новостей и созданием необходимых индексных файлов. При большом числе ЭВМ такая схема дает значительную экономию дискового пространства.
NNTP представляет собой протокол для рассылки, подписки, поиска и доставки новостей на основе надежного протокола поточного типа (например, TCP) с использованием схемы клиент-сервер. NNTP сконструирован так, что статья, записанная в одном из серверов, становится доступной для всех подписчиков-клиентов.
Протокол NNTP предполагает применения стандартных сообщений, формат которых следует рекомендациям RFC 850. NNTP-сервер обычно работает в фоновом режиме. В больших сетях, где число клиентов велико, возможно использование нескольких серверов новостей, которые образуют иерархическую систему. При этом клиент сначала пытается подключиться к ближайшему серверу. При неуспехе соединение либо абортируется, либо переадресуется другому серверу.
Единицей хранения на сервере является статья. Статьи составляют содержательную часть пересылаемых сообщений. В NNTP предусмотрены команды, которые обеспечивают непосредственный обмен статьями между взаимодействующими узлами (более эффективно, чем это позволяет, например, UUCP).
Традиционный метод рассылки новостей предполагает распространение статей от узла к узлу, так что каждый сервер пересылает другому все новости, которые имеет. При этом неизбежно дублирование, связанное с этим увеличение трафика и повышенный расход ресурсов ЭВМ. Но такая схема предельно проста и вполне оправдана, когда обмен новостями происходит один раз в сутки (дубликаты статей могут быть отфильтрованы позднее).
При использовании NNTP ЭВМ, обменивающиеся новостями, пользуются интерактивным механизмом в процессе принятия решения о том, какие статьи следует передать. При этом ЭВМ контактирует с одним или несколькими серверами новостей. Процедура начинается с запроса о формировании новых групп новостей, для чего выдается команда NEWGROUPS. Далее клиент делает запрос о наличии новых статей из групп, представляющих интерес (команда NEWNEWS). В ответ сервер высылает список статей, а клиент может запросить их присылку, если он их не имеет. В заключение клиент может сообщить серверу, какие новые статьи он получил в последнее время.
Сервер новостей, специфицированный в NNTP, использует поточный обмен (подобный TCP), а также набор команд и откликов, схожий с SMTP. Этот сервер является единственным интерфейсом между программами и базами данных, хранящими новости. Он не выполняет взаимодействия с пользователем или каких-либо операций презентационного уровня. Эти функции передаются программам клиента, которые имеют исчерпывающую информацию о среде. При работе через Интернет в рамках протокола TCP используется порт 119. На команды, посылаемые клиентом, предусмотрены текстовые и статусные отклики. Всякая сессия начинается с процедуры установления соединения между клиентом и сервером по инициативе клиента (например, с использованием протокола TCP).
Текст может посылаться только после цифрового статусного отклика. Текст имеет вид последовательности строк, каждая из которых завершается парой символов CR-LF. В конце текста всегда посылается строка, содержащая один символ (.), за которым следует CR-LF (как и в SMTP).
Если исходный текст содержит точку в начале строки, то она перед посылкой должна быть задублирована. Таким образом, клиент должен просматривать первые символы каждой полученной строки и, если это одиночная точка, прерывать дальнейший прием текста. Предполагается, что текстовый отклик будет отображен на дисплее пользователя, в то время как командно-статусный отклик интерпретируется программой клиента.
Статусный отклик представляет собой реакцию сервера на команду, полученную от клиента. Строки статусного отклика начинаются с 3-значного десятичного кода, достаточного для описания любого отклика. Некоторые коды являются предшественниками последующего текстового отклика. Первая цифра говорит об успехе, ошибке или процессе исполнения команды.
| x0x | Соединение, установка режима, прочие сообщения |
| x1x | Выбор группы новостей |
| x2x | Выбор статьи |
| x3x | Функции распределения |
| x4x | Отправка адресату |
| x8x | Нестандартное (частное применение) расширение |
| x9x | Отладочный вывод |
Некоторые статусные отклики могут иметь параметры (числа или имена). Число и тип параметров фиксировано для каждого конкретного отклика. Параметры отделяются от кода отклика и друг от друга одиночным пробелом. Все цифровые параметры имеют десятичное представление и могут начинаться с нулей. Все строковые параметры начинаются после пробела и завершаются пробелом или символьной парой CR-LF, то есть не могут содержать в себе пробелов. Любой текст, который не является параметром отклика, должен отделяться от последнего параметра, если таковой имеется, пробелом и завершаться пробелом.
Не специфицированные коды-отклики могут использоваться для специфических новых команд. Такой код должен относиться к категории x8x (см. таблицу, приведенную выше). Применение не специфицированных откликов для стандартных команд запрещено.
Коды категории x9x зарезервированы для отладочных целей. Так как большинство отладочных откликов можно рассматривать как информационные сообщения, для отладочных выдач зарезервирован диапазон кодов 190-199.
Ниже приведен список сообщений общего назначения, которые может послать NNTP сервер. Эти отклики не привязаны к каким-то конкретным командам и могут быть присланы в результате сбоя или каких-то других необычных обстоятельств.
Вообще говоря, коды 1xx могут игнорироваться; коды 200 или 201 посылаются при начальном подключении к NNTP серверу в зависимости от наличия разрешения пересылки. Код 400 отправляется, когда NNTP сервер прерывает обслуживание, например по запросу оператора, а коды 5xx указывают на то, что процедура не будет выполнена, по какой-то необычной причине.
| 100 | Поясняющий текст |
| 190 – 199 | Отладочный вывод |
| 200 | Сервер готов – отправка разрешена |
| 201 | Сервер готов – отправка запрещена |
| 400 | Обслуживание прерывается |
| 500 | Команда не распознана |
| 501 | Синтаксическая ошибка в команде |
| 502 | Доступ ограничен или нет разрешения |
| 503 | Ошибка в программе – команда не выполнена |
/p> Команды записываются в этом документе прописными буквами, хотя NNTP сервер игнорирует регистр, в котором они напечатаны. Параметры команд, помещенные в квадратные скобки, являются опционными. Длина команды не должна превышать 512 байт.
Команды ARTICLE, BODY, HEAD и STAT
Существует две формы команды ARTICLE (и соответственно команд BODY, HEAD, и STAT), каждая из которых использует различные методы спецификации извлекаемой статьи. Когда за командой ARTICLE следует идентификатор сообщения в угольных скобках ("<" и ">"), используется первая форма команды; когда же имеется цифровой параметр или нет параметра совсем, реализуется вторая форма. Текст статьи присылается в виде текстового отклика.
Команды HEAD и BODY идентичны команде ARTICLE за исключением того, что они возвращают соответственно только строки заголовка или основной текст статьи.
Команда STAT похожа на команду ARTICLE за исключением того, что не присылается никакого текста. Выбирая номер сообщения в пределах группы, команда STAT служит для установки указателя статьи без пересылки какого-либо текста. Возвращаемый отклик содержит идентификатор сообщения. Использование команды STAT для выбора статей по их идентификатору вполне работоспособно, хотя и не слишком эффективно, так как такой отбор не изменяет текущий указатель статьи.
ARTICLE <message-id>
Команда отображает заголовок, пустую строку и текст заданной статьи. Идентификатор сообщения (message-ID) представляет собой идентификатор, представленный в заголовке статьи. Предполагается, что клиент получит идентификатор сообщения из списка, предоставляемого командой NEWNEWS. Команда не изменяет указателя текущей статьи.
ARTICLE [nnn]
Отображает заголовок, пустую строку и текст текущей или специфицированной статьи. Опционный параметр nnn представляет собой числовой идентификатор статьи (номер) в текущей группе новостей. Он должен быть выбран из диапазона, который был выдан при выборе группы. Если этого параметра нет, предполагается текущая статья. Эта команда устанавливает указатель текущей статьи, если номер статьи указан корректно.
Откликом на команду будет номер текущей статьи, строка-идентификатор сообщения и собственно текст статьи. Присылаемая строка идентификатора сообщения представляет собой последовательность символов, заключенную в угловые скобки, которая извлечена из заголовка статьи (согласно RFC-850). Если идентификаторная строка заголовка в статье отсутствует, в угловых скобках будет записан нуль.
Так как поле идентификатора сообщения для каждой статьи уникально, оно может использоваться для поиска и удаления статей-дубликатов.
Отклики:
220 n <a> article retrieved – далее следует заголовок и сама статья (n = номер статьи, <a> = message-id)
221 n <a> article retrieved – далее следует заголовок
222 n <a> article retrieved – далее следует текст статьи
223 n <a> article retrieved – текст запрашивается отдельно
412 no newsgroup has been selected
420 no current article has been selected
423 no such article number in this group
430 no such article found
Команда GROUP ggg
Обязательный параметр ggg представляет собой имя группы новостей, которая должна быть выбрана. Список доступных групп новостей может быть получен с помощью команды LIST.
Отклик на успешный выбор группы возвращает номера первой и последней статьи в группе и оценку общего числа статей в группе. Оценка может быть и не вполне корректной, она равна или превосходит реальное число статей.
Когда с помощью данной команды группа выбрана, внутренний указатель статьи устанавливается на первую запись в группе. Если выбрана несуществующая группа, остается в силе выбор предыдущей группы. При наборе имени группы выбранный регистр (строчные или прописные буквы) не играет роли.
Отклики:
211 n f l s group selected
(n = оценка числа статей в группе; f = номер первой статьи в группе,
l = номер последней статьи в группе; s = имя группы.)
411 no such news group
Команда HELP
Команда дает краткое описание команд, которые может воспринять сервер. Отклик на команду имеет текстовую форму и завершается строкой с одиночной точкой в начале.
Отклик: 100 help далее следует текст
Команда IHAVE <messageid>
Команда IHAVE информирует сервер о том, что клиент владеет статьей с идентификационным кодом <messageid>. Если сервер хочет скопировать статью, он пришлет отклик, предлагающий клиенту прислать ее. Если же сервер по какой-либо причине не хочет, чтобы ему прислали копию этой статьи (например, он ее уже имеет), он оповещает клиента об этом в своем отклике.
Если запрошена передача статьи, клиент должен выслать полный текст статьи, включая заголовок. Сервер в этом случае пришлет отклик, уведомляющий об успехе или неудаче этой операции.
Эта процедура отличается от команды POST в том, что последняя предназначена для пересылки полученных извне статей. Сервер может и не пересылать полученную статью другим серверам, в этом случае будут переданы коды ошибок 436 или 437.
Причиной отказа в рассылке может стать неверный код группы, ошибка в заголовке, неприемлемая длина статьи или ограничения дискового пространства. Обычно эти ограничения связаны с конфигурацией программного обеспечения на сервере.
Отклики:
235 article transferred ok
335 send article to be transferred. Завершение последовательностью <CR-LF>.<CR-LF>
435 article not wanted – статью посылать не следует
436 transfer failed – попытайтесь еще раз позднее
437 article rejected – и не пытайтесь
Так как некоторые серверы новостей не могут немедленно принять решение относительно рассылки конкретной статьи, прием статьи подтверждается (код 235), а позднее она может быть молча выброшена. Такое решение не идеально, возможно оно будет пересмотрено позднее.
Команда LAST
Внутренний указатель на статью устанавливается на предшествующую запись в текущей группе. Если указатель уже установлен на первую статью, отправляется сообщение об ошибке, а указатель остается неизменным.
Отклик содержит текущий номер статьи и ее идентификатор.
Отклики:
223 n a article retrieved – выборочно запрашивает текст
(n = номер статьи, a = уникальный идентификатор статьи)
412 no newsgroup selected
420 no current article has been selected
422 no previous article in this group
Команда LIST
Присылает список доступных групп новостей. Каждой группе новостей соответствует строка в следующем формате:
group last first p
где <group> название группы новостей, <last> номер последней известной статьи в данной группе, <first> номер первой статьи в группе, и <p> может быть либо 'y' либо 'n', указывая на наличие или отсутствие разрешения на рассылку соответственно.
Поля <first> и <last> являются числовыми. Они могут начинаться с нулей. Если код поля <last> превосходит код поля <first>, в файле данной группы новостей нет ни одной статьи.
Обратите внимание на то, что рассылка может быть запрещена клиенту, хотя команда LIST указывает на то, что она разрешена для данной группы новостей. Флаг рассылки существует для каждой группы новостей, так как некоторые группы подвергаются редактированию или обобщению и по этой причине не могут рассылаться. Присылаемая статья сначала по почте пересылается посреднику-редактору, который может осуществить ее рассылку. Это не зависит от права рассылки, предоставленного клиенту NNTP-сервером.
Заметьте, что пустой список может быть вполне корректным откликом и означает, что в данный момент на сервере нет новостей.
| Отклик: | 215 далее следует список групп новостей |
Список групп новостей создан с <date и time> будет представлен в том же формате, что и в случае команды LIST.
Дата посылается в виде 6 цифр в формате ГГММДД, где ГГ последние две цифры года, MM – номер месяца (с нулем в начале, если требуется) и ДД номер дня в месяце. Дополнение для года берется из предположения о ближайшем тысячелетии, так 86 предполагает 1986, 30 - 2030, 99 - 1999, а 00 – 2000 годы.
Время должно характеризоваться также 6 цифрами в формате ЧЧMMСС, где ЧЧ – часы с начала суток в 24-часовом исчислении, MM минуты 00-59, а СС секунды 00-59. Временная зона определяется сервером, в противном случае появляется символьная комбинация "GMT", в этом случае и время и дата привязаны к нулевому меридиану.
Опционный параметр "distributions" представляет собой список групп рассылки, заключенный в угловые скобки. Если параметр задан, рассылаемая часть новых групп новостей будет сравниваться с данным списком, и только при совпадении включается в список. Если необходимо использовать более одного такого фильтра, то они разделяются друг от друга запятыми в пределах угловых скобок.
| Отклик: | 231 далее следует список новых групп |
Команда NEWNEWS newsgroups date time [GMT] [<distribution>]
Команда формирует список идентификаторов статей для заданной группы новостей, с датой после указанной. Для каждого идентификатора сообщения в списке выделяется одна строка. Список завершается строкой с одиночным символом точки, за которым следует CR-LF. Дата и время задаются в том же формате, что и для команды NEWGROUPS.
Для расширения зоны поиска в имени группы новостей можно использовать символ "*". Программа может подставить вместо звездочки любую комбинацию символов. Если вместо имени группы подставлен символ звездочка, поиск будет проведен по всем группам новостей.
Если звездочка в имени группы отсутствует, новые статьи будут искаться только в группе, имя которой приведено в качестве параметра запроса. Имя группы должно быть взято из списка доступных групп. Допускается спецификация нескольких групп (имена разделяются запятыми). После последнего имени группы не должно быть запятой.
Для отрицания соответствия может использоваться восклицательный знак. Это можно использовать для селективного исключения определенных групп новостей с целью сокращения размера списка. Например, спецификация групп "net.*,mod.*,!mod.map.*" определяет, что следует просмотреть все статьи в группах net.<что-то> и mod.<что-то> за исключением mod.map.<что-то>. Восклицательный знак должен использоваться непосредственно перед первым символом выбранного имени группы новостей.
Опционный параметр "distributions" представляет собой список групп рассылки, заключенный в треугольные скобки. Если этот параметр задан, производится отбор статей, соответствующих категориям, приведенным в списке distribution.
Заметьте, что пустой список является вполне допустимым откликом и означает отсутствие новых статей.
| Отклик: | 230 далее следует список идентификаторов новых статей |
Команда перемещает указатель текущей статьи на следующую запись в текущей группе новостей. Если в группе нет больше статей, посылается сообщение об ошибке, а указатель текущей статьи остается не измененным.
В качестве отклика на команду возвращается номер текущей статьи и идентификатор сообщения. Никаких текстовых сообщений не посылается.
Отклики:
223 n a article retrieved, где n = номер статьи, a = уникальный идентификатор статьи
412 no newsgroup selected
420 no current article has been selected
421 no next article in this group
Команда POST
Если рассылка разрешена, в качестве отклика присылается код 340, который указывает, что статью, предназначенную для рассылки, можно присылать. Код отклика 440 указывает, что рассылка запрещена по причинам, зависящим от инсталляции.
Если рассылка разрешена, статья должна быть представлена в формате, описанном в RFC-850, и должна включать в себя все необходимые строки заголовка. После передачи заголовка и текста статьи от клиента к серверу последующий отклик будет свидетельствовать об успехе или неудаче доставки.
Сервер не осуществляет какой-либо фильтрации текста, и он в неизмененном виде будет рассылаться.
Отклики:
240 article posted ok
340 send article to be posted. Конец отмечается последовательностью <CR-LF>.<CR-LF>
440 posting not allowed
441 posting failed
Команда QUIT
Сервер подтверждает получение команды QUIT и затем закрывает канал связи с клиентом. Эта команда предоставляет клиенту корректную возможность сообщить NNTP-серверу, что все операции завершены и сессия закончена.
Если клиент просто разорвет связь, сервер должен также прекратить попытки взаимодействовать с клиентом.
| Отклик: | 205 closing connection - goodbye! |
Команда сообщает серверу, что он связывается не с пользователем, а с обслуживающим сервером (slave). Эта команда позволяет разделить случаи соединения сервера с отдельным пользователем и промежуточными обслуживающими серверами. Это может использоваться для предоставления приоритета запросам от таких клиентов, так как они обслуживают многих пользователей. Это может быть также использовано при возникновении проблем с внутренними ресурсами сервера, когда он может разорвать связи с некоторыми клиентами, сохраняя каналы с обслуживающими серверами. В NNTP-серверах, где приоритетное обслуживание не предусмотрено, команда должна все равно распознаваться и подтверждаться ее получение
| Отклик: | 202 slave status noted |
/p> Ниже приведены примеры (Примеры заимствованы из RFC-0977, Network News Transfer Protocol, B. Kantor, P.Lapsley. (Там их больше)) диалога между клиентом и сервером. Букве C: соответствует клиент, а букве S: - сервер.
Пример 1 – относительный доступ с помощью команды NEXT
| S: | прослушивает порт 119 TCP |
| C: | запрашивает соединения к порту 119 TCP |
| S: | 200 wombatvax news server ready - posting ok |
| C: | LIST |
| S: | 215 далее следует список групп новостей |
| S: | net.wombats 00543 00501 y |
| S: | net.unix-wizards 10125 10011 y |
| S: | net.idiots 00100 00001 n |
| S: | . |
| C: | GROUP net.unix-wizards |
| S: | 211 104 10011 10125 net.unix-wizards group selected |
(Клиент выбирает статью для чтения)
| C: | STAT 10110 |
| S: | 223 10110 <23445@sdcsvax.ARPA> article retrieved - statistics |
<23445@sdcsvax.ARPA>)
(Клиент просматривает заголовок)
| C: | HEAD |
| S: | 221 10110 <23445@sdcsvax.ARPA> article retrieved – далее следует заголовок |
| S: | . |
| C: | BODY |
| S: | 222 10110 <23445@sdcsvax.ARPA> article retrieved – далее следует текст статьи |
| S: | . |
| C: | NEXT |
| S: | 223 10113 <21495@nudebch.uucp> article retrieved - statistics only (статья 10113 является следующей в группе) |
| C: | QUIT |
| S: | 205 goodbye. |
Пример 2 – абсолютный доступ к статье с помощью команды ARTICLE
| S: | прослушивает порт 119 TCP |
| C: | запрашивает соединения к порту 119 TCP |
| S: | 201 UCB-VAX netnews server ready – рассылка запрещена |
| C: | GROUP msgs |
| S: | 211 103 402 504 msgs Your new group is msgs |
| C: | ARTICLE 401 |
| S: | 423 No such article in this newsgroup |
| C: | ARTICLE 402 |
| S: | 220 402 <4105@ucbvax.ARPA> Article retrieved |
| S: | Следует заголовок текст и статьи |
| S: | . |
| C: | HEAD 403 |
| S: | 221 403 <3108@mcvax.UUCP> Article retrieved, header follows |
| S: | Следует заголовок статьи |
| S: | . |
| C: | QUIT |
| S: | 205 UCB-VAX news server closing connection. Goodbye. |
/p>
Пример 3 – Команда NEWGROUPS
| S: | прослушивает порт 119 TCP |
| C: | запрашивает соединения к порту 119 TCP |
| S: | 200 Imaginary Institute News Server ready (posting ok) |
| C: | NEWGROUPS 850403 020000 |
| S: | 231 Далее следуют группы новостей после 03/04/85 02:00:00 follow |
| S: | net.music.gdead |
| S: | net.games.sources |
| S: | . |
| C: | GROUP net.music.gdead |
| S: | 211 0 1 1 net.music.gdead Newsgroup selected |
| C: | QUIT |
| S: | 205 Imaginary Institute news server ceasing service. Bye! |
Пример 4 – рассылка новых статей
| S: | прослушивает порт 119 TCP |
| C: | запрашивает соединения к порту 119 TCP |
| S: | 200 BANZAIVAX news server ready, рассылка разрешена. |
| C: | POST |
| S: | 340 Continue posting; Period on a line by itself to end |
| C: | Передает статью в формате RFC850 |
| C: | . |
| S: | 240 Article posted successfully. |
| C: | QUIT |
| S: | 205 BANZAIVAX closing connection. Goodbye. |
Протокол обмена UUCP
4.4.14.1 Протокол обмена UUCP
Семенов Ю.А. (ГНЦ ИТЭФ)
Современные программные пакеты UUCP поддерживают приоритеты для всех команд, которые варьируются от a (наивысший) до z и далее a-z. В UNIX эти коды приоритетов вставляются в имена командных файлов, создаваемых UUCP или UUX. Имя командного файла обычно имеет вид: c.nnnngssss, где g – код приоритета (от слова grade), nnnn – имя удаленной системы, а ssss – четырех символьный номер. Например, командный файл создаваемый системой sun2 с уровнем приоритета d может иметь имя c.sun2d1111. При этом в имени удаленной системы сохраняется лишь 7 символов, чтобы обеспечить совместимость с 14-символьным ограничением для имен файлов.
UUCP-протокол определяет взаимодействие между двумя программами. Этот диалог включает в себя три этапа: установление канала, последовательность запросов пересылки файлов и закрытие канала. Прежде чем начать диалог, инициатор обмена должен авторизоваться в ЭВМ, с которой планируется обмен, и активизировать тамошнюю систему UUCP. На рисунке инициатор обмена назван клиентом (в литературе можно также встретить также название master). Все сообщения начинаются с символа ^p (восьмеричный код ‘\020’) и завершаются нулевым байтом (\000). В некоторых системах для завершения сообщений используется код перевода строки (\012).
Установление канала инициируется сервером, который посылает сообщение \020shere=hostname\000, где hostname – имя ЭВМ сервера. В устаревших пакетах uucp можно встретить инициирующие сообщения вида \020shere\000.
Клиент должен откликнуться сообщением \020shostname options\000, где hostname соответствует имени клиента (инициатора обмена). При этом допустимы следующие опции (опции могут и отсутствовать).
| rok | Запрос принимается, диалог переходит к согласованию протокола; |
| rlck | Сервер заблокирован, что говорит о том, что ЭВМ уже осуществляют обмен; |
| rcb | Сервер осуществляет обратный запрос клиенту, что позволяет исключить ложные вызовы; |
| rbadseq | Неверен порядковый номер сообщения; |
| rlogin | Клиент использовал неверное имя при авторизации; |
| ryou are unknown to me | Клиент неизвестен серверу (uucp не позволяет соединение с неизвестными системами). |
Запрос сервера \020pprotocols\000, где protocols характеризует список поддерживаемых протоколов, причем каждому протоколу соответствует лишь один символ. Клиент может послать сообщение \020uprotocols\000, где инициатор сессии выбирает протокол из предлагаемого сервером списка. Если в предлагаемом списке нет нужного протокола, посылается сообщение \020un\000 и обе стороны разрывают сессию.
Когда канал сформирован и определены его параметры, может начаться обмен командами. Если в процессе обмена командами выявляется ошибка, участники обмена переходят к диалогу для закрытия канала.
Клиент может послать команды: s, r, x, e, или h (команды посылает только клиент). В качестве параметров этих команд используются имена файлов. Это могут быть абсолютные имена файлов, начинающиеся с символа /, файлы из публичного каталога с именами, которые начинаются с символов ~/, файлы из каталога пользователя, начинающиеся с строки ~user/, или файлы из временного буфера (spool). Собственно имена начинаются с c. для командных файлов, с d. для файлов данных, или с x. для исполнительных файлов.
Команда клиента s, предназначенная для посылки файлов серверу, имеет формат: s from to user –options temp mode notify size. Параметр from представляет собой имя посылаемого файла, to – имя файла на сервере, куда будет скопирован файл, user – имя пользователя, инициировавшего пересылку файла, options – список опций, управляющих обменом, temp – имя пересылаемого файла в случае использования опции С. После успешного завершения обмена сервер стирает файл temp. Параметр mode задает разновидность файла на сервере. Если файл не из каталога spool, клиент создает его с mode=0666. Параметр notify может отсутствовать, он имеет смысл лишь при наличии опции n. В этом случае при успешном завершении обмена посылается уведомление через электронную почту по адресу notify. Поле size задает размер файла в байтах.
| Опция | Описание |
| c | Файл копируется в каталог spool (клиент должен использовать temp, а не from) |
| c | Файл не должен копироваться в каталог spool (по умолчанию) |
| d | Сервер должен сформировать каталог, если необходимо (по умолчанию) |
| f | Сервер не должен формировать каталог, если необходимо, а вместо этого он должен оборвать связь |
| m | Клиент должен послать электронное почтовое сообщение пользователю (user) по завершении обмена |
| n | Сервер должен послать e-mail по адресу, указанному в параметре notify, по завершении обмена |
| Отклик | Описание |
| sy start | Сервер готов принять файл и обмен начинается. Поле start присутствует в случае использования рестарта и характеризует позицию в файле, с которой осуществляется рестарт. Для нового файла start=0x0 |
| sn2 | Сервер не выдает разрешение на пересылку файла. Это может означать, например, что недоступен нужный каталог. Такой отклик говорит о том, что пересылка принципиально невозможна. |
| sn4 | Сервер не может создать нужный временный файл, можно повторить попытку обмена позднее |
| sn6 | Используется версией taylor uucp. Сервер считает файл слишком длинным (в данный момент места нет, но возможно ситуация изменится в будущем) |
| sn7 | Используется версией taylor UUCP. Сервер считает файл настолько большим, что пересылка вообще невозможна |
| sn8 | Используется версией taylor UUCP. Означает, что файл был уже получен ранее. Это может произойти при потере подтверждения завершения обмена. |
| sn9 | Используется версией taylor UUCP и uuplus. Означает, что удаленная система не может открыть другой канал и можно позднее попытаться передать файл еще раз |
| sn10 | Используется только svr4 uucp и означает, что размер файла слишком велик |
| cy | Передача файла успешно завершилась |
| cym | Передача успешно завершена и сервер хочет стать клиентом |
| cn5 | Временный файл не может быть перемещен в окончательное положение, что означает невозможность завершения обмена. |
/p> Последние три отклика сервера называются С-командами. При получении С-команды клиент может послать новую команду-запрос. Такой командой может быть r-команда, которая имеет следующий формат.
r from to user –options size
Это запрос клиента на получение файла от сервера. Параметр from – имя файла на сервере. Это не может быть spool-файл, имя не может иметь символов подмены (wildcard). Параметр to
– имя файла, который должен появиться у клиента, user – имя пользователя, инициировавшего обмен, options – список опций, контролирующих обмен, size – определяет максимальный размер файла, который может принять клиент. Допускаются следующие опции.
| d | клиент должен создать каталог, если необходимо (по умолчанию); |
| f | клиент не должен создать каталог, если необходимо,вместо этого он должен прервать сессию; |
| m | клиент должен послать e-mail по адресу user в случае успешного завершения обмена. |
| Отклик | Описание |
| ry mode [size] | Сервер готов послать файл и начинает эту процедуру. Аргумент mode – восьмеричный код модификатора файла на сервере. Для некоторых версий bsd uucp аргумент mode может иметь в конце символ М, означающий, что сервер хочет стать клиентом и выдать команду-запрос |
| rn2 | Сервер не может послать файл, так как это запрещено или потому, что такой файл отсутствует |
| rn6 | Используется версией taylor uucp. Файл слишком велик (например, не соответствует ограничениям клиента) |
| rn9 | Используется версией taylor uucp и fsuucp. Удаленная система не может открыть еще один канал. Можно попробовать позднее |
cy файл благополучно передан;
cn5 временный файл не может быть перемещен в окончательную позицию.
Клиент может использовать команду x
для запуска uucp на сервере. Команда может иметь формат x from to user –options. Параметр from – имя файла (или файлов) на ЭВМ-сервере, пересылку которого затребовал клиент. Команда может служить для пересылки файлов из сервера посторонней третьей системе. Параметр to является именем файла или каталога, куда будут перенесен файл (или файлы). Например, если клиент хочет получить файлы сам, можно использовать запись master!path. Сервер может прислать следующие отклики на команду x.
xy запрос принят, соответствующие команды пересылки файлов поставлены в очередь для последующего исполнения.
xn Запрос отклонен (причина отклонения не сообщается, может быть сервер не поддерживает Х-запросы).
Клиент может послать команду Е, которая имеет следующий формат:
e from to user –options temp mode notify size command
Е-команда поддерживается системой taylor uucp и служит для реализации запросов исполнения без использования файлов x.*. Эта команда применяется в случае, когда исполняемая команда требует входного файла, который используется ей в качестве стандартного ввода. Основные параметры команды имеют то же значение, что и в случае команды s. Список опций, управляющих обменом, представлен в таблице.
| Опция | Описание |
| c | Файл копируется в каталог spool (клиент должен использовать temp, а не from) |
| c | Файл не копируется в каталог spool (по умолчанию) |
| n | e-mail сообщение не посылается даже в случае неудачи. Это эквивалентно n-команде в файле x.*. |
| z | Е-mail сообщение посылается, если при исполнении команды произошла ошибка (значение по умолчанию). Эквивалентно команде z в файле Х.* |
| r | Е-mail сообщение о результате выполнения посылается адресату, записанному в параметре notify. Эквивалентно команде r в файле Х.* |
| e |
Исполнение должно проводиться с /bin/sh. Эквивалентно команде e файла Х.*. |
Для переведения соединения в пассивное состояние клиент может использовать h-команду (не имеет параметров или опций). Сервер реагирует на нее h-откликом.
| hy | сервер согласен заблокировать обмен. В некоторых пакетах uucp клиент также посылаете команду hy. После этого стартует процедура закрытия канала. |
| hn | Сервер не готов заблокировать обмен. После этого клиент и сервер меняются ролями, такой обмен ролями возможен несколько раз за время сессии. |
/p> Если обмен завершен и клиент не намерен выдавать какие-либо запросы, связь прерывается. Клиент посылает сообщение \020ОООООО\000, на что сервер откликается посылкой строки \02ООООООО\000 (6 символов ‘О’ в первом и 7 – во втором случае). Какой-либо смысловой нагрузки этот обмен не несет, по этой причине некоторые пакеты его не производят.
В рамках UUCP предусмотрено несколько вспомогательных протоколов.
g-протокол
предназначен для коррекции ошибок и поддерживается всеми версиями UUCP. Стандартная ширина окна в этом протоколе равна 3, а размер пакета 64 байтам, но в принципе предусмотрена возможность расширения окна при реализации потоков до 7 при размере пакетов 4096 байт. Протокол базируется на стандартных пакетных драйверах. Для реализации g-протокола используются пакеты с 6-байтовыми заголовками (управляющие пакеты содержат только заголовок). Формат этих пакетов представлен на рис. 4.4.14.1.1.
Рис. 4.4.14.1. Формат пакетов g-протокола
Пакет начинается с восьмеричного кода 020, далее следует поле k (1 Ј k Ј 9). Для управляющих пакетов k=9. Для информационных пакетов k определяет размер поля данных. k=1 соответствует 32 байтам данных, а k=9 – 4096 байтам. Далее следуют два байта контрольной суммы, контрольный байт, определяющий тип пакета, и xor-байт. Последний равен результату операции xor для полей k, младшего байта контрольной суммы, старшего байта контрольной суммы и контрольного байта. Этот байт служит для контроля целостности заголовка пакета.
Управляющий байт заголовка содержит в себе три субполя (ttxxxyyy). Поле tt может принимать следующие значения.
| 0 | Указатель управляющего пакета (k должно быть равно 9). При этом поле xxx определяет тип управляющего пакета; |
| 1 | Не используется UUCP; |
| 2 | Информационный пакет; |
| 3 | Короткий информационный пакет. |
Один байт данных пересылается в любом случае. Для всех типов информационных пакетов поле ххх определяет порядковый номер пакета, а поле yyy определяет номер последнего пакета, принятого без ошибки, что и определяет максимальный размер окна, равный 7. Каждая из сторон, участвующих в обмене, использует окно, чтобы регистрировать число пакетов, которое может быть послано без получения подтверждения. Размер этого окна может лежать в пределах 1-7. Пакеты посылаются строго по очереди, получение всех пакетов должно быть подтверждено в том порядке, в каком они были посланы.
В пакетах управления поле ххх может принимать следующие значения:
| CLOSE | Соединение должно быть оборвано немедленно (например, обнаружено слишком много ошибок). |
| RJ или NAK | Последний пакет доставлен с ошибкой. В поле ууу записан номер последнего пакета, доставленного корректно. |
| SRJ | Выборочный отказ. Поле ууу содержит номер пакета, доставленного с ошибкой. Пакет должен быть послан повторно. В UUCP обычно не используется. |
| RR или ACK | Подтверждение получения пакета. Поле ууу содержит код номера последнего пакета, полученного корректно. |
| INITA | Первый пакет инициализации. Поле ууу содержит код максимального размера окна. |
| INITB | Второй пакет инициализации. Поле ууу содержит код размера пакетов, который планируется использовать. |
| INITC | Третий пакет инициализации. Поле ууу содержит размер окна, который будет использован. |
Int
igchecksum (z, c)
| register const char *z; | |
| register int c; |
| register unsigned int ichk1, ichk2; | |
| ichk1 = 0xffff; | |
| ichk2 = 0; | |
| do | |
| { | |
| register unsigned int b; |
/p> /* rotate ichk1 left. */
| if ((ichk1 & 0x8000) == 0) | ||
| ichk1 | ||
| else | ||
| { | ||
| ichk1 | ||
| ++ichk1; | ||
| } |
| b = *z++ & 0xff; | |
| ichk1 += b; |
ichk2 += ichk1 ^ c; /* if the character was zero, or adding it to ichk1 caused an overflow, xor ichk2 to ichk1. */
| if (b == 0 || (ichk1 & 0xffff) < b) | |
| ichk1 ^= ichk2; | |
| } | |
| while (--c > 0); | |
| return ichk1 & 0xffff; |
Когда g-протокол запускается в работу, посылается управляющий пакет INITA с кодом желательного значения максимального размера окна. Сервер откликается пакетом INITA со своим предложением размера окна. После этого аналогичный обмен производится пакетами INITB и INITC. В результате каждая из сторон может использовать свой размер окна и длину посылаемых пакетов.
Когда UUCP выдает команду, посылается один или более пакетов. В конце команды всегда посылается нулевой байт, который указывает на завершение командной строки. Когда пересылается файл, его завершение отмечается коротким информационным пакетом, содержащим нули. Прекращение работы протокола осуществляется посылкой управляющего пакета close.
f-протокол
. Этот протокол предназначен для пересылки 7-битных текстовых файлов. Здесь используются только символы от \040 (пробел) до \176 (~) и возврат каретки. Протокол весьма не эффективен для транспортировки 8-битовых данных. Его система контрольного суммирования не слишком надежна для больших файлов. Первоначально этот протокол предназначался для работы в сетях Х.25. В f-протоколе не предусмотрена процедура инициализации. При пересылке команды передается строка, завершающаяся символом возврат каретки. В процессе передачи файлов каждый байт b преобразуется в соответствии с таблицей.
| 0 | b | 0172, b + 0100 | (0100 дo 0137) |
| 040 | b | b |
(040 до 0171) |
| 0172 | b | 0173, b – 0100 | ( 072 до 077) |
| 0200 | b | 0174, b – 0100 | (0100 до 0137) |
| 0240 | b | 0175, b – 0200 | ( 040 до 0171) |
| 0372 | b | 0176, b – 0300 | ( 072 до 077) |
/p> Таким образом, байты между \040 и \ 171 включительно передаются без изменений, остальные перед отправкой преобразуются. Когда файл данных переслан, посылается 7-байтовая последовательность, включающая в себя два байта \176, за которыми следует 4 ASCII байта контрольной суммы (в шестнадцатеричном формате) и символ возврата каретки. Если контрольная сумма равна 0x1a2b, то будет послана последовательность \176\1761a2b\r.
При вычислении контрольной суммы туда сначала заносится код 0xffff. Для вычисления контрольной суммы (ichk) используется следующая программа, которая выполняется перед отправкой каждого байта.
/* rotate the checksum left. */
| if ((ichk & 0x8000) == 0) | |
| ichk | |
| else | |
| { | |
| ichk | |
| ++ichk; | |
| } |
| ichk += b; |
| G | Файл принят без ошибок; |
| R | Ошибка в контрольной сумме, файл надо передать повторно; |
| Q | Контрольная сумма неверна, но уже совершено много попыток и сессию следует прервать |
e-протокол
. Протокол подобен t-протоколу. Но здесь нет управления потоком и контроля ошибок. При посылке команды передается командная строка, завершающаяся нулевым байтом. При пересылке файла сначала посылается код его размера в виде ASCII десятичных цифр. Эта строка дополняется до 20 символов нулевыми байтами. Так, если длина файла 40000 байт, сначала посылается последовательность 40000\0\0\0\0\0\0\0\0\0\0\0\0\0\0\0, после чего посылается собственно файл.
G-протокол
. Протокол используется SVR4 UUCP. Он идентичен G-протоколу за исключением того, что можно модифицировать окно и размер пакетов. В SVR4 реализации G-протокола размер окна всегда равен 7 а длина пакета 64 байтам.\
i-протокол
. Протокол написан Яном Лансом Тейлором и использован в taylor UUCP. Это протокол пересылки данных со скользящим окном, подобно G-протоколу. Но в отличие от этого протокола i-протокол поддерживает обмен данными в двух направлениях одновременно. Пакеты в этом протоколе имеют 6-байтовый заголовок. За полем данных следует 4-байтовая контрольная сумма. Определено 5 типов пакетов: DATA, SYNC, ACK, NAK, SPOS и CLOSE. Все они могут содержать поле данных. Пакеты типа DATA, SPOS и CLOSE имеют порядковые номера. Каждая из сторон нумерует пакеты независимо по модулю 32. Каждый из пакетов характеризуется локальным и удаленным номерами каналов. Каждому типу команд в локальной системе ставится в соответствие ненулевой локальный номер канала. Аналогичное правило справедливо и для удаленной системы. Это позволяет решить проблему одновременного двухстороннего информационного обмена. Для каждого файла протокол формирует указатель, в исходный момент равный нулю. После получения очередного пакета указатель соответствующим образом инкрементируется. Исключение представляют пакеты типа spos, которые служат для изменения указателя файла. Формат пакета i-протокола представлен на рис. 4.4.14.1.2.

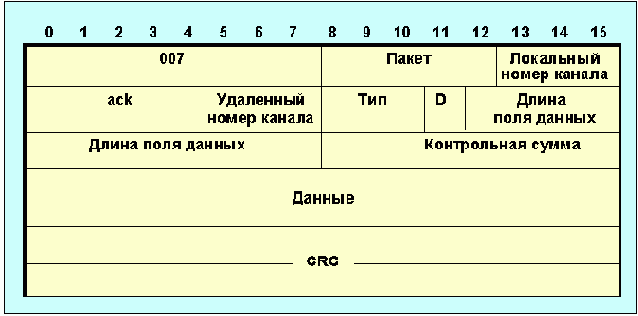

Рис. 4.4.14.1.2. Формат пакета i –протокола
Заголовок начинается с флага ^g (восьмеричный код \007), далее следует 5-битовое поле пакет. Пакеты DATA, SPOS и CLOSE используют это поле для номера пакета. В пакетах NAK сюда заносится номер пакета, подлежащий повторной пересылке. В пакетах же ACK и SYNC это поле заполняется нулями. Поле ACK содержит 5 бит и служит для записи номера последнего пакета, принятого без ошибки. Это поле используется всеми типами пакетов. В трехбитовое поле тип определяет назначение пакета и может принимать следующие значения.
| 0 ‘DATA’ | Информационный пакет; |
| 1 ‘SYNC’ | Пакет sync используется при инициализации соединения, поле пакет в для этого типа обнуляется; |
| 2 ‘ACK’ | Пакет-отклик. Так как пакет типа data также может использоваться для отклика, ack предназначен для случая, когда одной из сторон нечего посылать. Пакеты ack не нумеруются. |
| 3 ‘NAK’ | Отрицательное подтверждение. Пакет посылается, когда при приеме произошла ошибка. В этом случае в поле пакет записывается номер пакета, подлежащего повторной пересылке. |
| 4 ‘SPOS’ | Пакет служит для изменения указателя файла. Пакет содержит 4 байта указателя файла (наиболее значащий байт первый). |
| 5 ‘CLOSE’ | Пакет служит для сообщения о прерывании связи. Противоположная сторона должна откликнуться пакетом CLOSE. |
/p> Однобитовое поле d =1 для пакетов клиента и = 0 для пакетов сервера. Поле длины поля данных состоит из двух секций (полный байт содержит младшую часть), имеет суммарную протяженность 12 бит, что позволяет варьировать поле данных в пределах от 0 до 4095 байт. Однобайтовое поле контрольная сумма содержит код, который представляет собой результат операции XOR, выполненной для байт заголовка, начиная со второго по пятый. После заголовка следует поле данных, за которым помещается 32-разрядная контрольная сумма информационного поля (CRC).
При инициализации i-протокола стороны обмениваются SYNC-пакетами, которые содержат по крайней мере 3 байта. Первые два байта несут в себе максимальный размер пакетов, посылаемых удаленной стороной (старший байт первый). Третий байт определяет размер окна, используемый удаленной стороной. При этом могут посылаться пакеты любого размера, но не больше указанного максимального. Если SYNC содержит четвертый байт, то он хранит в себе номер канала (1-7), который может использовать удаленная система. Размер окна определяет число пакетов, которое может быть послано, не дожидаясь подтверждения получения. Подтверждаться может не каждый пакет. Если получено подтверждение получения пакета n, все предшествующие считаются полученными корректно. Если потерян пакет, посланный одной из сторон, другая может передавать пакеты, как ни в чем не бывало. Команды посылаются в виде последовательности информационных пакетов с ненулевым полем номера локального канала. Последний из пакетов в этом случае должен содержать нулевой байт в конце (обычно команда укладывается в один пакет). Файла передаются в виде последовательности пакетов, завершающейся пакетом нулевой длины. При получении отклика sn пересылка файла абортируется. Применение номеров каналов позволяет посылать команды и пересылать файлы одновременно.
j-протокол
. Этот протокол является разновидностью i-протокола написанного тем же автором. Протокол предназначен для коммуникационных каналов с возможностью перехвата некоторых символов, например xon или xoff. Протокол не выполняет детектирования или исправления ошибок. При инициализации j-протокола системы обмениваются последовательностями печатных ascii-символов, чтобы указать, какие из них стороны хотят исключить из употребления. Такая последовательность должна начинаться с символа ^ (восьмеричный код 136) и завершаться символом ~ (восьмеричный код 176). После отправления такой строки система ждет аналогичной посылки с противоположной стороны. Строки состоят из esc-последовательностей типа \ooo, где o – восьмеричная цифра. Например, посылка последовательности ^\021\023~ означает, что следует избегать символов xon и xoff. Блокировка использования символов из диапазона \040 - \176 запрещена. После указанного обмена включается стандартный i-протокол, но пакеты i-протокола вкладываются в j-пакеты. Заголовок j-пакетов содержит 7 байт. Формат заголовка пакета j-протокола показан на рис. 4.4.14.1.3.

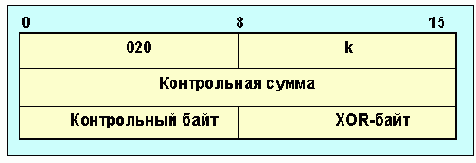

Рис. 4.4.14.1.3. Формат заголовка j-пакета
Заголовок начинается с кода символа ^. Далее следует два байта поля длина (первый из них старший), которые характеризуют полную длину пакета в байтах. Запись в этом поле осуществляется в виде ascii-символов. Истинная длина пакета вычисляется согласно формуле: (l1 – 040)*0100 + (l2 – 040), где 040 Ј l1 < 0177 и 040 Ј l2 < 0140. После поля длина следует байт 075 (символ =), за которым следует два байта длины поля данных (равна размеру вложенного i-пакета в октетах). Заголовок завершается символом @ (восьмеричный код 0100). Все символы, запрещенные к использованию при инициализации, в случае их наличия в i-пакете подменяются печатными ASCII-символами. При этом для каждой такой подмены вводится два индексных байта (index-h и index_l). Индексные байты непосредственно следуют за байтами данных. В индексных байтах закодировано положение “запретного” символа в i-пакете. Преобразование запретных символов производится следующим образом. Если код символа больше или равно 0200, из него вычитается 0200, если при этом результат меньше 020 или равен 0177, над ним производится операция xor 020. Индексные байты представляют собой ASCII-символы. Истинное положение запретного символа вычисляется по формуле: (index-h – 040) * 040 + (index_l – 040). Значение index_l должно лежать в пределах 040 Ј index_l < 0100, а index-h – 040 Ј index-h < 0176.
x-протокол
. Протокол ориентирован на машины со встроенными картами Х.25 и предназначен для непосредственной пересылки 8-битовых данных без взаимодействия со слоями Х.28 или Х.29. Пересылка осуществляется 512 байтными пакетами.
y-протокол
. Протокол разработан Йоргом Квиком и используется в FX uucico. Протокол осуществляет контроль и коррекцию ошибок, он предназначен для передачи 8-битовых данных в поточном режиме. Здесь не предусмотрено подтверждения получения пакетов, по этой причине протокол удобен для полудуплексных каналов. Каждый пакет имеет 6-байтовый заголовок. Формат заголовка для y-пакетов показан на рис. 4.4.14.1.4.
Рис. 4.4.14.1.4. Формат заголовка для y-пакетов
Первое поле номер содержит два байта номера пакета, причем первый из байтов является младшей частью номера (это справедливо и для других полей заголовка). Нумерация начинается с нуля. Так как первый пакет всегда SYNC, информационные пакеты имеют номера, начиная с 1. Каждая из систем, участвующих в обмене, нумеруют пакеты независимо. Если старший бит 16-битового поля длины равен нулю, то в этом поле записано число байт в поле данных, следующем за заголовком. Если же старший бит равен 1, то данных в пакете нет, а сам он является управляющим пакетом. В этом случае поле длина определяет тип пакета. Содержимое двухбайтового поля контрольная сумма вычисляется по программе, приведенной в описании протокола f. Для пакетов, не содержащих данных, контрольная сумма равна нулю. Инициализация протокола начинается с того, что стороны обмениваются SYNC-пакетами. SYNC-пакет должен содержать по меньшей мере 4 байта данных. Первый из них содержит код версии протокола. Далее следует байт длины пакета, которая измеряется в блоках по 256 байт (максимальный размер поля данных 32768 байт, что соответствует коду длины 128). Завершается блок данных пакета SYNC двумя байтами флагов. В настоящее время их функции не определены и их следует обнулять. Определены следующие типы управляющих пакетов.
| 0хFFFE ‘YPKT_ACK’ | подтверждение корректного приема файла; |
| 0xFFFD ‘YPKT_ERR’ | указывает на ошибку в контрольной сумме; |
| 0xFFFC ‘YPKT_BAD’ | указывает на ошибку в порядковом номере, в поле длины или какую-либо еще ошибку. |
Существуют также d-, h- и v-протоколы UUCP, но они не имеют заметного применения.
Протокол обратного адресного преобразования RARP
4.4.8 Протокол обратного адресного преобразования RARP
Семенов Ю.А. (ГНЦ ИТЭФ)
Обычно IP-адреса хранятся на диске, откуда они считываются при загрузке системы. Проблема возникает тогда, когда необходимо инициализировать рабочую станцию, не имеющую диска. Бездисковые системы часто используют операции типа TFTP для переноса из сервера в память образа операционной системы, а это нельзя сделать, не зная IP-адресов сервера и ЭВМ-клиента. Записывать эти адреса в ПЗУ не представляется целесообразным, так как их значения зависят от точки подключения ЭВМ и могут меняться. Для решения данной проблемы был разработан протокол обратной трансляции адресов (RARP – Reverse Address Resolution Protocol, RFC-0903, смотри также ниже описание протокола BOOTP). Форматы сообщений RARP сходны с ARP (см. рис. 4.4.8.1), хотя сами протоколы принципиально различны. Протокол RARP предполагает наличие специального сервера, обслуживающего RARP-запросы и хранящего базу данных о соответствии аппаратных адресов протокольным. Этот протокол работает с любой транспортной средой, в случае же кадра Ethernet в поле тип будет записан код 803516 (смотри таблицу 4.4.6.2).

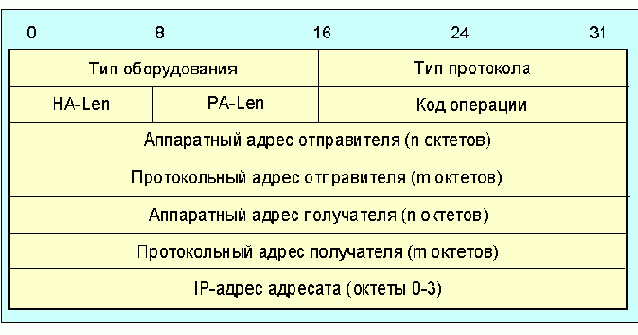

Рис. 4.4.8.1. Формат RARP-сообщения
Здесь обозначения те же, что и в описании ARP-формата. Значение n определяется числом, записанным в поле HA-Len, а m - числом из поля PA-Len. Для Internet PA-Len=4 и тип протокола=2048, а для Ethernet равно HA-Len=6 и тип оборудования=1. В RARP используется два кода операции. Код операции=3 используется для RARP-запросов, а код операции=4 - для RARP-откликов. В первом случае поле протокольный адрес отправителя и протокольный адрес адресата не определены. Обычно локальная сеть имеет несколько RARP-серверов, что позволяет загрузиться бездисковым машинам, даже если какой-то из серверов выключен или не исправен.
Протокол OSPF (алгоритм Дикстры)
4.4.11.2 Протокол OSPF (алгоритм Дикстры)
Семенов Ю.А. (ГНЦ ИТЭФ)
Автономная система может быть разделена на несколько областей, куда могут входить как отдельные ЭВМ, так и целые сети. В этом случае внутренние маршрутизаторы области могут и не иметь информации о топологии остальной части AS. Сеть обычно имеет выделенный (designated) маршрутизатор, который является источником маршрутной информации для остальных маршрутизаторов AS. Каждый маршрутизатор самостоятельно решает задачу оптимизации маршрутов. Если к месту назначения ведут два или более эквивалентных маршрута, информационный поток будет поделен между ними поровну. Переходные процессы в OSPF завершаются быстрее, чем в RIP. В процессе выбора оптимального маршрута анализируется ориентированный граф сети. Ниже описан алгоритм Дикстры по выбору оптимального пути. На иллюстративном рис. 4.2.11.2.1 приведена схема узлов (A-J) со значениями метрики для каждого из отрезков пути. Анализ графа начинается с узла A (Старт). Пути с наименьшим суммарным значением метрики считаются наилучшими. Именно они оказываются выбранными в результате рассмотрения графа (“кратчайшие пути“).
Рис. 4.2.11.2.1 Иллюстрация работы алгоритма Дикстры
Ниже дается формальное описание алгоритма. Сначала вводим некоторые определения.
Пусть D(v) равно сумме весов связей для данного пути.
Пусть c(i,j) равно весу связи между узлами с номерами i и j.
Далее следует последовательность шагов, реализующих алгоритм.
Устанавливаем множество узлов N = {1}. Для каждого узла v не из множества n устанавливаем D(v)= c(1,v).
Для каждого шага находим узел w не из множества N, для которого D(w) минимально, и добавляем узел w в множество N.
Актуализируем D(v) для всех узлов не из множества N
D(v)=min{D(v), D(v)+c(w,v)}.
Повторяем шаги 2-4, пока все узлы не окажутся в множестве N.
Топология маршрутов для узла a приведена на нижней части рис. 4.2.11.2.1. В скобках записаны числа, характеризующие метрику отобранного маршрута согласно критерию пункта 3.
Таблица 4.2.11.2.1. Реализация алгоритма
N
пропускной способностью канала;
задержкой (время распространения пакета);
числом дейтограмм, стоящих в очереди для передачи;
загрузкой канала;
требованиями безопасности;
типом трафика;
числом шагов до цели;
возможностями промежуточных связей (например, многовариантность достижения адресата).
Определяющими являются три характеристики: задержка, пропускная способность и надежность. Для транспортных целей OSPF использует IP непосредственно, т.е. не привлекает протоколы UDP или TCP. OSPF имеет свой код (89) в протокольном поле IP-заголовка. Код TOS (type of service) в IP-пакетах, содержащих OSPF-сообщения, равен нулю, значение TOS здесь задается в самих пакетах OSPF. Маршрутизация в этом протоколе определяется IP-адресом и типом сервиса. Так как протокол не требует инкапсуляции пакетов, сильно облегчается управление сетями с большим количеством бриджей и сложной топологией (исключается циркуляция пакетов, сокращается транзитный трафик). Автономная система может быть поделена на отдельные области, каждая из которых становится объектом маршрутизации, а внутренняя структура снаружи не видна (узлы на рис. 4.2.11.2.1 могут представлять собой как отдельные ЭВМ или маршрутизаторы, так и целые сети). Этот прием позволяет значительно сократить необходимый объем маршрутной базы данных. В OSPF используется термин опорной сети (backbone) для коммуникаций между выделенными областями. Протокол работает лишь в пределах автономной системы. В пределах выделенной области может работать свой протокол маршрутизации.

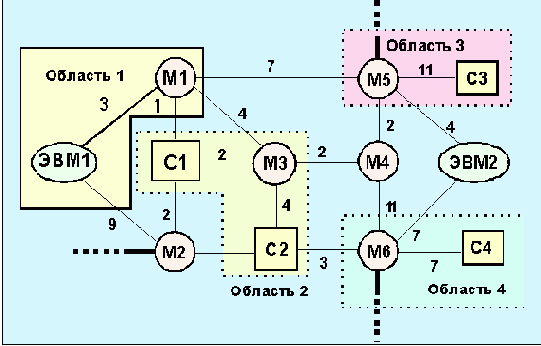

Рис. 4.2.11.2. 2 Пример выделения областей при ospf маршрутизации в автономной системе (М – маршрутизаторы; c – сети).
На рис 4.2.11.2.2 (см. также рис. 4.2.11.2.1) приведен пример выделения областей маршрутизации при ospf-маршрутизации в пределах автономной системы. На рис. 4.2.11.2.2 маршрутизаторы М4 и М2 выполняют функция опорной сети для других областей. В выделенных областях может быть любое число маршрутизаторов. Более толстыми линиями выделены связи с другими автономными системами.
При передаче OSPF-пакетов фрагментация не желательна, но не запрещается. Для передачи статусной информации OSPF использует широковещательные сообщения Hello. Для повышения безопасности предусмотрена авторизация процедур. OSPF-протокол требует резервирования двух мультикастинг-адресов:
| 224.0.0.5 | предназначен для обращения ко всем маршрутизаторам, поддерживающим этот протокол. |
| 224.0.0.6 | служит для обращения к специально выделенному маршрутизатору. |

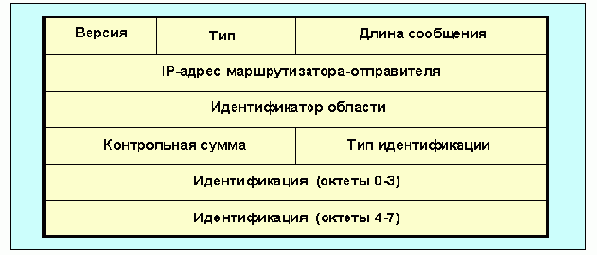

Рис. 4.2.11.2.3 Формат заголовка сообщений для протокола маршрутизации ospf
Поле версия определяет версию протокола (= 2). Поле тип идентифицирует функцию сообщения согласно таблице 4.2.11.2.2:
Таблица 4.2.11.2.2. Коды поля тип
Тип |
Значение |
| 1 | Hello (используется для проверки доступности маршрутизатора). |
| 2 | Описание базы данных (топология). |
| 3 | Запрос состояния канала. |
| 4 | Изменение состояния канала. |
| 5 | Подтверждение получения сообщения о статусе канала. |
Бит E характеризует возможность внешней маршрутизации и имеет значение только в сообщениях типа Hello, в остальных сообщениях этот бит должен быть обнулен. Если E=0, то данный маршрутизатор не будет посылать или принимать маршрутную информацию от внешних автономных систем. Бит T определяет сервисные возможности маршрутизатора (TOS). Если T=0, это означает, что маршрутизатор поддерживает только один вид услуг (TOS=0) и он не пригоден для маршрутизации с учетом вида услуг. Такие маршрутизаторы, как правило, не используются для транзитного трафика.
Протокол ospf использует сообщение типа Hello для взаимообмена данными между соседними маршрутизаторами. Структура пакетов этого типа показана на рис. 4.2.11.2.4.
Рис. 4.2.11.2.4 Формат сообщения Hello в протоколе OSPF
Поле сетевая маска соответствует маске субсети данного интерфейса. Например, если интерфейс принадлежит сети класса B и третий байт служит для выделения нужной субсети, то сетевая маска будет иметь вид 0xFFFFFF00.
Поле время между Hello содержит значение времени в секундах, между сообщениями Hello. Поле опции характеризует возможности, которые предоставляет данный маршрутизатор. Поле приоритет характеризует уровень приоритета маршрутизатора (целое положительное число), используется при выборе резервного (backup) маршрутизатора. Если приоритет равен нулю, данный маршрутизатор никогда не будет использован в качестве резервного. Поле время отключения маршрутизатора определяет временной интервал в секундах, по истечении которого "молчащий" маршрутизатор считается вышедшим из строя. IP-адреса маршрутизаторов, записанные в последующих полях, указывают место, куда следует послать данное сообщение. Поля IP-адрес соседа k образуют список адресов соседних маршрутизаторов, откуда за последнее время были получены сообщения Hello.
Маршрутизаторы обмениваются сообщениями из баз данных OSPF, чтобы инициализировать, а в дальнейшем актуализовать свои базы данных, характеризующие топологию сети. Обмен происходит в режиме клиент-сервер. Клиент подтверждает получение каждого сообщения. Формат пересылки записей из базы данных представлен на рис. 4.2.11.2.5.

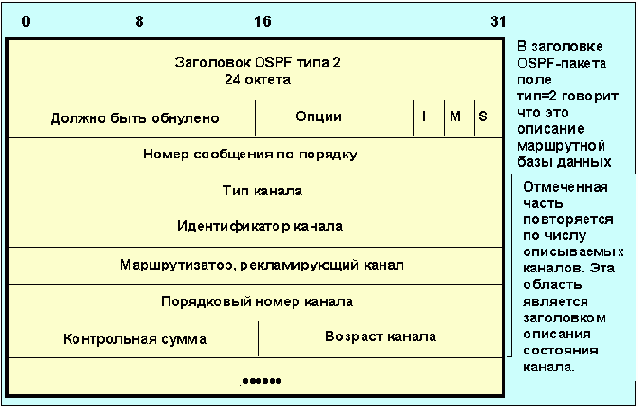

Рис. 4.2.11.2.5 Формат OSPF-сообщений о маршрутах
Поля, начиная с тип канала, повторяются для каждого описания канала. Так как размер базы данных может быть велик, ее содержимое может пересылаться по частям. Для реализации этого используются биты I и М. Бит I устанавливается в 1 в стартовом сообщении, а бит M принимает единичное состояние для сообщения, которые являются продолжением. Бит S определяет то, кем послано сообщение (S=1 для сервера, S=0 для клиента, этот бит иногда имеет имя MS). Поле номер сообщения по порядку служит для контроля пропущенных блоков. Первое сообщение содержит в этом поле случайное целое число M, последующие M+1, M+2,...M+L. Поле тип канала может принимать следующие значения:
Таблица 4.2.11.2.3. Коды типов состояния каналов (LS)
| LS-тип | Описание объявления о маршруте |
| 1 | Описание каналов маршрутизатора, то есть состояния его интерфейсов. |
| 2 | Описание сетевых каналов. Это перечень маршрутизаторов, непосредственно связанных с сетью. |
| 3 или 4 | Сводное описание каналов, куда входят маршруты между отдельными областями сети. Эта информация поступает от пограничных маршрутизаторов этих зон. Тип 3 приписан маршрутам, ведущим к сетям, а тип 4 характеризует маршруты, ведущие к пограничным маршрутизаторам автономной системы. |
| 5 | Описания внешних связей автономной системы. Такие маршруты начинаются в пограничных маршрутизаторах AS. |

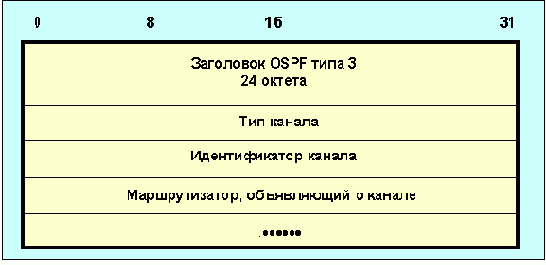

Рис. 4.2.11.2.6 Формат ospf-запроса маршрутной информации
Три поля этого запроса повторяются согласно числу каналов, информация о которых запрашивается. Если список достаточно длинен, может потребоваться несколько запросов. Маршрутизаторы посылают широковещательные (или мультикастинговые) сообщения об изменении состояния своих непосредственных связей. Такое сообщение содержит список объявлений, имеющих формат (рис. 4.2.11.2.7):

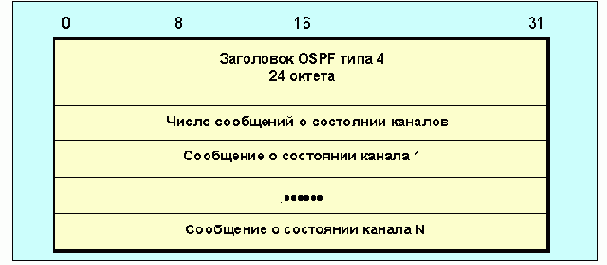

Рис. 4.2.11.2.7 Сообщение об изменении маршрутов
Сообщения об изменениях маршрутов могут быть вызваны следующими причинами:
1. Возраст маршрута достиг предельного значения (lsrefreshtime).
2. Изменилось состояние интерфейса.
3. Произошли изменения в маршрутизаторе сети.
4. Произошло изменение состояния одного из соседних маршрутизаторов.
5. Изменилось состояние одного из внутренних маршрутов (появление нового, исчезновение старого и т.д.)
6. Изменение состояния межзонного маршрута.
7. Появление нового маршрутизатора, подключенного к сети.
8. Вариация виртуального маршрута одним из маршрутизаторов.
9. Возникли изменения одного из внешних маршрутов.
10. Маршрутизатор перестал быть пограничным для данной as (например, перезагрузился).
Каждое сообщение о состоянии канала начинается с заголовка - "объявление состояния канала" (LS– link state). Формат этого типа заголовка приведен ниже (20 октетов):

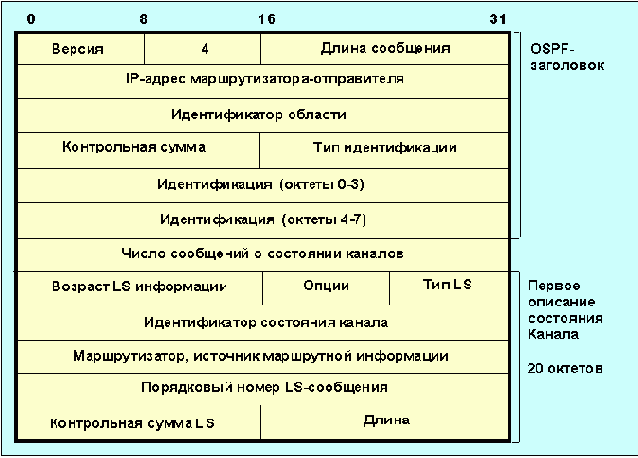

Рис. 4.2.11.2.8 Формат ospf-сообщения, описывающего состояние канала
Поле возраст ls информации (рис. 4.2.11.2.8) определяет время в секундах с момента объявления состояния канала. Поле опции содержит значения типов сервиса (TOS), поддерживаемые маршрутизатором, рассылающим маршрутную информацию. Поле тип LS (тип состояния канала) может принимать значения, описанные выше в табл. 4.2.11.2.3. Следует обратить внимание, что код, содержащийся в этом поле, определяет формат сообщения. Поле длина задает размер сообщения в октетах, включая заголовок. В результате получается сообщение с форматом, показанным на рис. 4.2.11.2.9. Зарезервированный октет должен быть обнулен. Идентификатор связи определяет тип маршрутизатора, подключенного к каналу. Действительное значение этого поля зависит от поля тип. В свою очередь информация о канале также зависит от поля тип. Число tos определяет многообразие метрик, соответствующих видам сервиса, для данного канала. Последовательность описания метрик задается величиной кода TOS. Таблица кодов TOS, принятых в OSPF протоколе приведена ниже.
Таблица 4.2.11.2.4. Коды типа сервиса (TOS)
OSPF-код |
TOS-коды |
TOS(RFC-1349) |
| 0 | 0000 | Обычный сервис |
| 2 | 0001 | Минимизация денежной стоимости |
| 4 | 0010 | Максимальная надежность |
| 8 | 0100 | Максимальная пропускная способность |
| 16 | 1000 | Минимальная задержка |

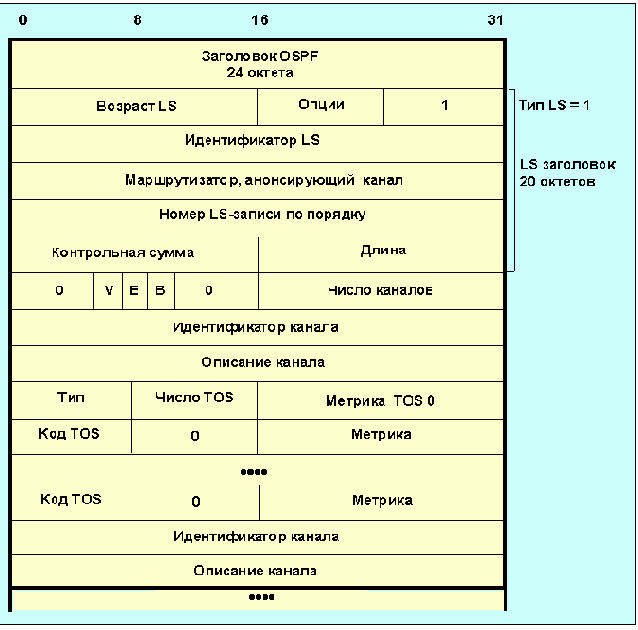

Рис. 4.2.11.2. 9 Формат описания типа канала с LS=1
Если бит V=1 (virtual), маршрутизатор является оконечной точкой активного виртуального канала. Если бит E (external) равен 1, маршрутизатор является пограничным для автономной системы. Бит B=1 (border) указывает на то, что маршрутизатор является пограничным для данной области. Поле тип может принимать значения, приведенные в таблице 4.2.11.2.5.
Таблица 4.2.11.2.5. Коды типов связей (см. рис. 4.2.11.2.9)
| Код типа связи | Описание |
| 1 | Связь с другим маршрутизатором по схеме точка-точка |
| 2 | Связь с транзитной сетью |
| 3 | Связь с оконечной сетью |
| 4 | Виртуальная связь (например, опорная сеть или туннель) |
Таблица 4.2.11.2.6. Коды идентификаторов канала
| Код идентификатора | Описание |
1 |
Идентификатор соседнего маршрутизатора |
2 |
IP-адрес основного маршрутизатора (по умолчанию) |
3 |
IP-адрес сети/субсети |
4 |
Идентификатор соседнего маршрутизатора |

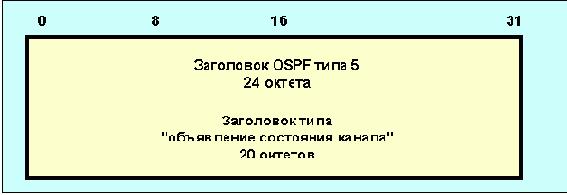

Рис. 4.2.11.2.10 Формат сообщения о получении OSPF-пакета
Рекламирование сетевых связей относится к типу 2. Сообщения посылаются для каждой транзитной сети в автономной системе. Транзитной считается сеть, которая имеет более одного маршрутизатора. Сообщение о сетевых связях должно содержать информацию обо всех маршрутизаторах, подключенных к сети, включая тот, который рассылает эту информацию. Расстояние от сети до любого подключенного маршрутизатора равно нулю для всех видов сервиса (TOS), поэтому поля TOS и метрики в этих сообщениях отсутствуют. Формат сообщения о транзитных сетевых связях показан на рис. 4.2.11.2.11.
Следует помнить, что приведенные ниже сообщения должны быть снабжены стандартными 24-октетными OSPF-заголовками (на рис. 4.2.11.2.11 отсутствует).
Рис. 4.2.11.2.11 Формат сообщения о сетевых связях (тип LS=2)
Сетевая маска относится к описываемой сети, а поле подключенный маршрутизатор содержит идентификатор маршрутизатора, работающего в сети. Информация об адресатах в пределах автономной системы передается LS-сообщениями типа 3 и 4. Тип 3 работает для IP-сетей. В этом случае в качестве идентификатора состояния канала используется IP-адрес сети. Если же адресатом является пограничный маршрутизатор данной AS, то используется LS-сообщение типа 4, а в поле идентификатор состояния канала записывается OSPF-идентификатор этого маршрутизатора. Во всех остальных отношениях сообщения 3 и 4 имеют идентичные форматы (рис. 4.2.11.2.12):
Рис. 4.2.11.2.12 Формат сообщений об адресатах в пределах автономной системы
Поля, следующие после заголовка, повторяются в соответствии с числом описываемых объектов. Рекламирование внешних маршрутов относится к пятому типу. Эта информация рассылается пограничными маршрутизаторами. Информация о каждом внешнем адресате, известном маршрутизатору, посылается независимо. Этот вид описания используется и для маршрутов по умолчанию, для которых идентификатор состояния канала устанавливается равным 0.0.0.0 (аналогичное значение принимает при этом и сетевая маска). Формат такого сообщения представлен на рис. 4.2.11.2.13.

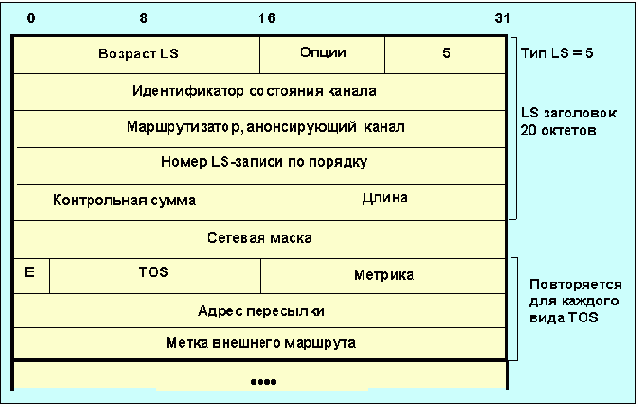

Рис. 4.2.11.2.13 Формат описания внешних маршрутов
Сетевая маска характеризует место назначения рекламируемого маршрута. Так для сети класса A маска может иметь вид 0xFF000000. Последующий набор полей повторяется для каждого вида TOS. Поля для TOS=0 заполняются всегда, и это описание является первым. Бит E характеризует внешнюю метрику. Если E=0, то она может непосредственно (без преобразования) сравниваться с метриками других каналов. При E=1 метрика считается больше любой метрики. Поле адрес пересылки указывает на место, куда будут пересылаться данные, адресованные рекламируемым маршрутом. Если адрес пересылки равен 0.0.0.0, данные посылаются пограничному маршрутизатору автономной системы - источнику данного сообщения. Метка внешнего маршрута - 32-битовое число, присваиваемое каждому внешнему маршруту. Эта метка самим протоколом OSPF не используется и предназначена для информирования других автономных систем при работе внешних протоколов маршрутизации. Маршрутная таблица OSPF содержит в себе:
IP-адрес места назначения и маску;
тип места назначения (сеть, граничный маршрутизатор и т.д.);
тип функции ( возможен набор маршрутизаторов для каждой из функций TOS);
область (описывает область, связь с которой ведет к цели, возможно несколько записей данного типа, если области действия граничных маршрутизаторов перекрываются);
тип пути (характеризует путь как внутренний, межобластной или внешний, ведущий к AS);
цена маршрута до цели;
очередной маршрутизатор, куда следует послать дейтограмму;
объявляющий маршрутизатор (используется для межобластных обменов и для связей автономных систем друг с другом).
Преимущества OSPF:
Для каждого адреса может быть несколько маршрутных таблиц, по одной на каждый вид IP-операции (TOS).
Каждому интерфейсу присваивается безразмерная цена, учитывающая пропускную способность, время транспортировки сообщения. Для каждой IP-операции может быть присвоена своя цена (коэффициент качества).
При существовании эквивалентных маршрутов OSFP распределяет поток равномерно по этим маршрутам.
Поддерживается адресация субсетей (разные маски для разных маршрутов).
При связи точка-точка не требуется IP-адрес для каждого из концов. (Экономия адресов!)
Применение мультикастинга вместо широковещательных сообщений снижает загрузку не вовлеченных сегментов.
Недостатки:
Трудно получить информацию о предпочтительности каналов для узлов, поддерживающих другие протоколы, или со статической маршрутизацией.
OSPF является лишь внутренним протоколом.
