Модель OSI


Из того, что протокол является соглашением, принятым двумя взаимодействующими объектами, в данном случае двумя работающими в сети компьютерами, совсем не следует, что он обязательно является стандартным. Но на практике при реализации сетей стремятся использовать стандартные протоколы. Это могут быть фирменные, национальные или международные стандарты.

В начале 80-х годов ряд международных организаций по стандартизации - ISO, ITU-T и некоторые другие - разработали модель, которая сыграла значительную роль в развитии сетей. Эта модель называется моделью взаимодействия открытых систем (Open System Interconnection, OSI) или моделью OSI. Модель OSI определяет различные уровни взаимодействия систем, дает им стандартные имена и указывает, какие функции должен выполнять каждый уровень. Модель OSI была разработана на основании большого опыта, полученного при создании компьютерных сетей, в основном глобальных, в 70-е годы. Полное описание этой модели занимает более 1000 страниц текста.

В модели OSI (рис. 1.25) средства взаимодействия делятся на семь уровней: прикладной, представительный, сеансовый, транспортный, сетевой, канальный и физический. Каждый уровень имеет дело с одним определенным аспектом взаимодействия сетевых устройств.

Рис. 1.25. Модель взаимодействия открытых систем ISO/OSI

Модель OSI описывает только системные средства взаимодействия, реализуемые операционной системой, системными утилитами, системными аппаратными средствами. Модель не включает средства взаимодействия приложений конечных пользователей. Свои собственные протоколы взаимодействия приложения реализуют, обращаясь к системным средствам. Поэтому необходимо различать уровень взаимодействия приложений и прикладной уровень.

Следует также иметь в виду, что приложение может взять на себя функции некоторых верхних уровней модели OSI. Например, некоторые СУБД имеют встроенные средства удаленного доступа к файлам. В этом случае приложение, выполняя доступ к удаленным ресурсам, не использует системную файловую службу; оно обходит верхние уровни модели OSI и обращается напрямую к системным средствам, ответственным за транспортировку сообщений по сети, которые располагаются на нижних уровнях модели OSI.


Итак, пусть приложение обращается с запросом к прикладному уровню, например к файловой службе. На основании этого запроса программное обеспечение прикладного уровня формирует сообщение стандартного формата. Обычное сообщение состоит из заголовка и поля данных. Заголовок содержит служебную информацию, которую необходимо передать через сеть прикладному уровню машины-адресата, чтобы сообщить ему, какую работу надо выполнить. В нашем случае заголовок, очевидно, должен содержать информацию о месте нахождения файла и о типе операции, которую необходимо над ним выполнить. Поле данных сообщения может быть пустым или содержать какие-либо данные, например те, которые необходимо записать в удаленный файл. Но для того чтобы доставить эту информацию по назначению, предстоит решить еще много задач, ответственность за которые несут нижележащие уровни.

После формирования сообщения прикладной уровень направляет его вниз по стеку представительному уровню. Протокол представительного уровня на основании информации, полученной из заголовка прикладного уровня, выполняет требуемые действия и добавляет к сообщению собственную служебную информацию - заголовок представительного уровня, в котором содержатся указания для протокола представительного уровня машины-адресата. Полученное в результате сообщение передается вниз сеансовому уровню, который в свою очередь добавляет свой заголовок, и т. д. (Некоторые реализации протоколов помещают служебную информацию не только в начале сообщения в виде заголовка, но и в конце, в виде так называемого «концевика».) Наконец, сообщение достигает нижнего, физического уровня, который собственно и передает его по линиям связи машине-адресату. К этому моменту сообщение «обрастает» заголовками всех уровней (рис. 1.26).

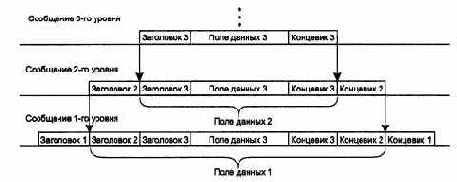

Рис. 1.26. Вложенность сообщений различных уровней

Когда сообщение по сети поступает на машину - адресат, оно принимается ее физическим уровнем и последовательно перемещается вверх с уровня на уровень. Каждый уровень анализирует и обрабатывает заголовок своего уровня, выполняя соответствующие данному уровню функции, а затем удаляет этот заголовок и передает сообщение вышележащему уровню.



Наряду с термином сообщение (message)

существуют и другие термины, применяемые сетевыми специалистами для обозначения единиц данных в процедурах обмена. В стандартах ISO для обозначения единиц данных, с которыми имеют дело протоколы разных уровней, используется общее название протокольный блок данных (Protocol Data Unit, PDU). Для обозначения блоков данных определенных уровней-часто используются специальные названия: кадр (frame), пакет (packet), дейтаграмма (datagram), сегмент (segment).

В модели OSI различаются два основных типа протоколов. В протоколах с установлением соединения (connection-oriented) перед обменом данными отправитель и получатель должны сначала установить соединение и, возможно, выбрать некоторые параметры протокола, которые они будут использовать при обмене данными. После завершения диалога они должны разорвать это соединение. Телефон - это пример взаимодействия, основанного на установлении соединения.

Вторая группа протоколов - протоколы без предварительного установления соединения (connectionless). Такие протоколы называются также дейтаграммными

протоколами. Отправитель просто передает сообщение, когда оно готово. Опускание письма в почтовый ящик - это пример связи без предварительного установления соединения. При взаимодействии компьютеров используются протоколы обоих типов.


Модемы для работы на коммутируемых аналоговых линиях




Для передачи данных по аналоговым коммутируемым телефонным каналам используются модемы, которые:

поддерживают процедуру автовызова абонента;

работают по 2-проводному окончанию, так как в телефонных сетях для коммутируемых каналов предусмотрено именно это окончание.

Чаще всего сегодня для коммутируемых каналов используются те же модели модемов, что и для выделенных, так как последние стандарты определяют два режима работы - по выделенным каналам и по коммутируемым. Естественно, такие комбинированные модели дороже моделей, поддерживающих только один режим работы - по коммутируемым каналам.

Для передачи данных по коммутируемым каналам CCITT разработал ряд основных стандартов, определяющих скорость и метод кодирования сигналов.

Стандарты первой группы являются основными и состоят из следующих спецификаций:

V.21 - дуплексная асинхронная передача данных на скорости 300 бит/с;

V.22 - дуплексная асинхронная/синхронная передача данных на скорости 1,2 Кбит/с;

V.22 bis - дуплексная асинхронная/синхронная передача данных на скоростях 1,2 и 2,4 Кбит/с;

V.26 ter - дуплексная асинхронная/синхронная передача данных на скоростях 1,2 и 2,4 Кбит/с;

V.32 - дуплексная асинхронная/синхронная передача данных на скоростях 4,8 и 9,6 Кбит/с;

V.32 bis - дуплексная асинхронная/синхронная передача на скорости до 14,4 Кбит/с;

V.34 - дуплексная передача на скорости до 28,8 Кбит/с;

V.34+ - дуплексная передача на скорости до 33,6 Кбит/с.

На практике сегодня в основном применяют модемы, поддерживающие стандарт V.34+, которые могут адаптироваться к качеству линии.

Для реализации функций автовызова современные модемы поддерживают несколько способов. При работе с модемом по асинхронному интерфейсу обычно используется система команд, предложенная компанией Hayes для своей модели Smartmodem в начале 80-х годов. Каждая команда состоит из набора обычных символов, передаваемых модему в старт-стопном режиме. Например, для указания набора номера в импульсном режиме необходимо послать модему команду ATDP.
Это можно сделать даже вручную, если модем подключен к обычному алфавитно-цифровому терминалу через интерфейс RS-232C.

Для синхронных интерфейсов между модемом и DTE используются два стандарта автонабора номера: V.25 и V.25bis. Стандарт V.25 требует, чтобы, помимо основного интерфейса для передачи данных, модем соединялся с DTE отдельным интерфейсом V.25/RS-366 на специальном 25-контактном разъеме. В стандарте V.25 bis для передачи команд автовызова предусмотрен тот же разъем, что и в основном интерфейсе, то есть RS-232C. Интерфейсы V.25 и V.25 bis могут работать не только в синхронном режиме с DTE, но и в асинхронном, но в основном характерны для синхронных интерфейсов, так как в асинхронном режиме для автовызова чаще используются Hayes-команды.

Для модемов, работающих с DTE по асинхронному интерфейсу, комитет CCITT разработал протокол коррекции ошибок V.42. До его принятия в модемах, работающих по асинхронному интерфейсу, коррекция ошибок обычно выполнялась по протоколам фирмы Microcom, еще одного лидера в области модемных технологий. Эта компания реализовала в своих модемах несколько различных процедур коррекции ошибок, назвав их протоколами MNP (Microcom Networking Protocol) классов 2-4.

В стандарте V.42 основным является другой протокол - протокол LAP-M (Link Access Protocol for Modems). Однако стандарт V.42 поддерживает и процедуры MNP 2-4, поэтому модемы, соответствующие рекомендации V.42, позволяют устанавливать свободную от ошибок связь с любым модемом, поддерживающим этот стандарт, а также с любым MNP-совместимым модемом. Протокол LAP-M принадлежит семейству HDLC и в основном работает так же, как и другие протоколы этого семейства - с установлением соединения, кадрированием данных, нумерацией кадров и восстановлением кадров с поддержкой метода скользящего окна. Основное отличие от других протоколов этого семейства - наличие кадров XID и BREAK. С помощью кадров XID (eXchange Identification) модемы при установлении соединения могут договориться о некоторых параметрах протокола, например о максимальном размере поля данных кадра, о величине тайм-аута при ожидании квитанции, о размере окна и т.


п. Эта процедура напоминает переговорные процедуры протокола РРР. Команда BREAK (BRK) служит для уведомления модема-напарника о том, что поток данных временно приостанавливается. При асинхронном интерфейсе с DTE такая ситуация может возникнуть. Команда BREAK посылается в ненумерованном кадре, она не влияет на нумерацию потока кадров сеанса связи. После возобновления поступления данных модем возобновляет и отправку кадров, как если бы паузы в работе не было.

Почти все современные модемы при работе по асинхронному интерфейсу поддерживают стандарты сжатия данных CCITT V.42bis и MNP-5 (обычно с коэффициентом 1:4, некоторые модели - до 1:8). Сжатие данных увеличивает пропускную способность линии связи. Передающий модем автоматически сжимает данные, а принимающий их восстанавливает. Модем, поддерживающий протокол сжатия, всегда пытается установить связь со сжатием данных, но если второй модем этот протокол не поддерживает, то и первый модем перейдет на обычную связь без сжатия.

При работе модемов по синхронному интерфейсу наиболее популярным является протокол компрессии SDC (Synchronous Data Compression) компании Motorola.

Новый модемный стандарт V.90 является технологией, направленной на обеспечение недорогого и быстрого способа доступа пользователей к сетям поставщиков услуг. Этот стандарт обеспечивает асимметричный обмен данными: со скоростью 56 Кбит/с из сети и со скоростью 30-40 Кбит/с в сеть. Стандарт совместим со стандартом V.34+.

Основная идея технологии асимметричных модемов состоит в следующем. В современных телефонных сетях часто единственным аналоговым звеном в соединении с сервером удаленного доступа является телефонная пара, связывающая модем компьютера с коммутатором телефонной станции. Этот канал оптимизирован для передачи речевых сигналов: максимальная скорость передачи данных определяется из условия предельно допустимого соотношения между шумами физической линии передачи и погрешностью дискретизации звукового сигнала при его оцифровывании. Эта величина задается стандартом V.34+ и равна 33,6 Кбит/с.



Однако все выше приведенные соображения справедливы только для одного направления передачи данных - от аналогового модема к телефонной станции. Именно на этом участке выполняется аналого-цифровое преобразование, которое вносит погрешность квантования. Эта погрешность добавляется к другим помехам линии и ограничивает скорость передачи 33,6 Кбит/с. Обратное же цифро-аналоговое преобразование не вносит дополнительного шума, что делает возможным увеличение скорости передачи от телефонной станции к модему пользователя до 56 Кбит/с.

Достоинством новой технологии является то, что для ее внедрения не требуется вносить какие-либо изменения в оборудование телефонной станции - нужно лишь изменить программу в цифровых модемах, установленных в стойках у поставщика услуг, а также загрузить в пользовательский модем новую программу либо заменить микросхему памяти в зависимости от модели и производителя.

Технологии асимметричных модемов рассчитаны на то, что сервер удаленного доступа поставщика услуг корпоративной или публичной сети с коммутацией пакетов подключен к какой-либо АТС телефонной сети по цифровому интерфейсу, например BRI ISDN, или же по выделенному каналу Т1/Е1. Так что цифровой поток данных, идущий от сервера, постоянно пересылается сетью в цифровой форме и только на абонентском окончании преобразуется в аналоговую форму. Если же сервер удаленного доступа подключен к телефонной сети по обычному аналоговому окончанию, то даже наличие модема V.90 у сервера не спасет положение - данные будут подвергаться аналого-цифровому преобразованию, и их максимальная скорость не сможет превысить 33,6 Кбит/с. При подключении же модемов V.90 к телефонной сети с обеих сторон обычным способом, то есть через аналоговые окончания, они работают как модемы V.34+. Такая же картина будет наблюдаться в случае, если в телефонной сети на пути трафика встретится аналоговый коммутатор.


Модемы для работы на выделенных каналах


Для передачи данных по выделенным нагруженным аналоговым линиям используются модемы, работающие на основе методов аналоговой модуляции сигнала, рассмотренных в главе 2. Протоколы и стандарты модемов определены в рекомендациях CCITT серии V. Эти стандарты делятся на три группы:

стандарты, определяющие скорость передачи данных и метод кодирования;

стандарты исправления ошибок;

стандарты сжатия данных.

Эти стандарты определяют работу модемов как для выделенных, так и коммутируемых линий. Модемы можно также классифицировать в зависимости от того, какой режимы работы они поддерживают (асинхронный, синхронный или оба этих режима), а также к какому окончанию (4-проводному или 2-проводному) они подключены.

В отношении режима работы модемы делятся на три группы:

модемы, поддерживающие только асинхронный режим работы;

модемы поддерживающие асинхронный и синхронный режимы работы;

модемы, поддерживающие только синхронный режим работы.

Модемы, работающие только в асинхронном режиме, обычно поддерживают низкую скорость передачи данных - до 1200 бит/с. Так, модемы, работающие по стандарту V.23, могут обеспечивать скорость 1200 бит/с на 4-проводной выделенной линии в дуплексном асинхронном режиме, а по стандарту V.21 - на скорости 300 бит/с по 2-проводной выделенной линии также в дуплексном асинхронном режиме. Дуплексный режим на 2-проводном окончании обеспечивается частотным разделением канала. Асинхронные модемы представляют наиболее дешевый вид модемов, так как им не требуются высокоточные схемы синхронизации сигналов на кварцевых генераторах. Кроме того, асинхронный режим работы неприхотлив к качеству линии.

Модемы, работающие только в синхронном режиме, могут подключаться только к 4-проводному окончанию. Синхронные модемы используют для выделения сигнала высокоточные схемы синхронизации и поэтому обычно значительно дороже асинхронных модемов. Кроме того, синхронный режим работы предъявляет высокие требования к качеству линии.

Для выделенного канала тональной частоты с 4-проводным окончанием разработано достаточно много стандартов серии V.
Все они поддерживают дуплексный режим:

V.26 - скорость передачи 2400 бит/с;

V.27 - скорость передачи 4800 бит/с;

V.29 - скорость передачи 9600 бит/с;

V.32 ter - скорость передачи 19 200 бит/с.

Для выделенного широкополосного канала 60-108 кГц существуют три стандарта:

V.35 - скорость передачи 48 Кбит/с;

V.36 - скорость передачи 48-72 Кбит/с;

V.37-скорость передачи 96-168 Кбит/с.

Коррекция ошибок в синхронном режиме работы обычно реализуется по протоколу HDLC, но допустимы и устаревшие протоколы SDLC и BSC компании IBM. Модемы стандартов V.35, V.36 и V.37 используют для связи с DTE интерфейс V.35.

Модемы, работающие в асинхронном и синхронном режимах, являются наиболее универсальными устройствами. Чаще всего они могут работать как по выделенным, так и по коммутируемым каналам, обеспечивая дуплексный режим работы. На выделенных каналах они поддерживают в основном 2-проводное окончание и гораздо реже - 4-проводное.

Для асинхронно-синхронных модемов разработан ряд стандартов серии V:

V.22 - скорость передачи до 1200 бит/с;

V.22 bis - скорость передачи до 2400 бит/с;

V.26 ter - скорость передачи до 2400 бит/с;

V.32 - скорость передачи до 9600 бит/с;

V.32 bis - скорость передачи 14 400 бит/с;

V.34 - скорость передачи до 28,8 Кбит/с;

V.34+ - скорость передачи до 33,6 Кбит/с.

Стандарт V.34, принятый летом 1994 года, знаменует новый подход к передаче данных по каналу тональной частоты. Этот стандарт разрабатывался CCITT довольно долго - с 1990 года. Большой вклад в его разработку внесла компания Motorola, которая является одним из признанных лидеров этой отрасли. Стандарт V.34 разрабатывался для передачи информации по каналам практически любого качества. Особенностью стандарта являются процедуры динамической адаптации к изменениям характеристик канала во время обмена информацией. Адаптация осуществляется в ходе сеанса связи - без прекращения и без разрыва установленного соединения.

Основное отличие V.34 от предшествующих стандартов заключается в том, что в нем определено 10 процедур, по которым модем после тестирования линии выбирает свои основные параметры: несущую и полосу пропускания (выбор проводится из 11 комбинаций), фильтры передатчика, оптимальный уровень передачи и другие.


Первоначальное соединение модемов проводится по стандарту V.21 на минимальной скорости 300 бит/с, что позволяет работать на самых плохих линиях. Для кодирования данных используются избыточные коды квадратурной амплитудной модуляции QAM. Применение адаптивных процедур сразу позволило поднять скорость передачи данных более чем в 2 раза по сравнению с предыдущим стандартом - V.32 bis.

Принципы адаптивной настройки к параметрам линии были развиты в стандарте V.34+, который является усовершенствованным вариантом стандарта V.34. Стандарт V.34+ позволил несколько повысить скорость передачи данных за счет усовершенствования метода кодирования. Один передаваемый кодовый символ несет в новом стандарте в среднем не 8,4 бита, как в протоколе V.34, а 9,8. При максимальной скорости передачи кодовых символов в 3429 бод (это ограничение преодолеть нельзя, так как оно определяется полосой пропускания канала тональной частоты) усовершенствованный метод кодирования дает скорость передачи данных в 33,6 Кбит/с (3429 х 9,8 = 33604). Правда, специалисты отмечают, что даже в Америке только 30 % телефонных линий смогут обеспечить такой низкий уровень помех, чтобы модемы V.34+ смогли работать на максимальной скорости. Тем не менее модемы стандарта V.34+ имеют преимущества по сравнению с модемами V.34 даже на зашумленных линиях - они лучше «держат» связь, чем модемы V.34.

Протоколы V.34 и V.34+ позволяют работать на 2-проводной выделенной линии в дуплексном режиме. Дуплексный режим передачи в стандартах V.32, V.34, V.34+ обеспечивается не с помощью частотного разделения канала, а с помощью одновременной передачи данных в обоих направлениях. Принимаемый сигнал определяется вычитанием с помощью сигнальных процессоров (DSP) передаваемого сигнала из общего сигнала в канале. Для этой операции используются также процедуры эхо - подавления, так как передаваемый сигнал, отражаясь от ближнего и дальнего концов канала, вносит искажения в общий сигнал (метод передачи данных, описанный в проекте стандарта 802.3аЬ, определяющего работу технологии Gigabit Ethernet на витой паре категории 5, взял многое из стандартов V.32-V.34+).



На высокой скорости модемы V.32-V.34+ фактически всегда используют в канале связи синхронный режим. При этом они могут работать с DTE как по асинхронному интерфейсу, так и по синхронному. В первом случае модем преобразует асинхронные данные в синхронные.

Модемы различаются не только поддерживаемыми протоколами, но и определенной ориентацией на область применения. Различают профессиональные модемы, которые предназначены для работы в модемных пулах корпоративных сетей, и модемы для применения в небольших офисах или на дому.

Профессиональные модемы отличаются высокой надежностью, способностью устойчиво работать в непрерывном режиме и поддержкой средств удаленного централизованного управления. Обычно система управления модемными стойками поставляется отдельно и оправдывает себя в условиях большого предприятия. Стандарт V.34 выделяет в общей полосе пропускания линии отдельную полосу для управления модемом по тому же каналу, по которому передаются и пользовательские данные.

Типовая структура соединения двух компьютеров или локальных сетей через маршрутизатор с помощью выделенной аналоговой линии приведена на рис. 6.6. В случае 2-проводного окончания (см. рис. 6.6, а) для обеспечения дуплексного режима модем использует трансформаторную развязку. Телефонная сеть благодаря своей схеме развязки обеспечивает разъединение потоков данных, циркулирующих в разных направлениях. При наличии 4-проводного окончания (см. рис. 6.6, б) схема модема упрощается.



Рис. 6.6.

Соединение локальных сетей или компьютеров по выделенному каналу


Модульность и стандартизация


Модульность - это одно из неотъемлемых и естественных свойств вычислительных сетей. Модульность проявляется не только в многоуровневом представлении коммуникационных протоколов в конечных узлах сети, хотя это, безусловно, важная и принципиальная особенность сетевой архитектуры. Сеть состоит из огромного числа различных модулей - компьютеров, сетевых адаптеров, мостов, маршрутизаторов, модемов, операционных систем и модулей приложений. Разнообразные требования, предъявляемые предприятиями к компьютерным сетям, привели к такому же разнообразию выпускаемых для построения сети устройств и программ. Эти продукты отличаются не только основными функциями (имеются в виду функции, выполняемые, например, повторителями, мостами или программными редиректорами), но и многочисленными вспомогательными функциями, предоставляющими пользователям или администраторам дополнительные удобства, такие как автоматизированное конфигурирование параметров устройства, автоматическое обнаружение и устранение некоторых неисправностей, возможность программного изменения связей в сети и т. п. Разнообразие увеличивается также потому, что многие устройства и программы отличаются сочетаниями тех или иных основных и дополнительных функций - существуют, например, устройства, сочетающие основные возможности коммутаторов и маршрутизаторов, к которым добавляется еще и набор некоторых дополнительных функций, характерный только для данного продукта.

В результате не существует компании, которая смогла бы обеспечить производство полного набора всех типов и подтипов оборудования и программного обеспечения, требуемого для построения сети. Но, так как все компоненты сети должны работать согласованно, совершенно необходимым оказалось принятие многочисленных стандартов, которые, если не во всех, то хотя бы в большинстве случаев, гарантировали бы совместимость оборудования и программ различных фирм-изготовителей. Таким образом, понятия модульности и стандартизации в сетях неразрывно связаны, и модульный подход только тогда дает преимущества, когда он сопровождается следованием стандартам.


В результате открытый характер стандартов и спецификаций важен не только для коммуникационных протоколов, но и для всех многочисленных функций разнообразных устройств и программ, выпускаемых для построения сети. Нужно отметить, что большинство стандартов, принимаемых сегодня, носят открытый характер. Время закрытых систем, точные спецификации на которые были известны только фирме-производителю, ушло. Все осознали, что возможность легкого взаимодействия с продуктами конкурентов не снижает, а наоборот, повышает ценность изделия, так как его можно применить в большем количестве работающих сетей, построенных на продуктах разных производителей. Поэтому даже фирмы, ранее выпускавшие весьма закрытые системы - такие как IBM, Novell или Microsoft, - сегодня активно участвуют в разработке открытых стандартов и применяют их в своих продуктах.

Сегодня в секторе сетевого оборудования и программ с совместимостью продуктов разных производителей сложилась следующая ситуация. Практически все продукты, как программные, так и аппаратные, совместимы по функциям и свойствам, которые были внедрены в практику уже достаточно давно и стандарты на которые уже разработаны и приняты по крайней мере 3-4 года назад. В то же время очень часто принципиально новые устройства, протоколы и свойства оказываются несовместимыми даже у ведущих производителей. Такая ситуация наблюдается не только для тех устройств или функций, стандарты на которые еще не успели принять (это естественно), но и для устройств, стандарты на которые существуют уже несколько лет. Совместимость достигается только после того, как все производители реализуют этот стандарт в своих изделиях, причем одинаковым образом.


Мониторинг и анализ локальных сетей


Постоянный контроль за работой локальной сети, составляющей основу любой корпоративной сети, необходим для поддержания ее в работоспособном состоянии. Контроль - это необходимый первый этап, который должен выполняться при управлении сетью. Ввиду важности этой функции ее часто отделяют от других функций систем управления и реализуют специальными средствами. Такое разделение функций контроля и собственно управления полезно для небольших и средних сетей, для которых установка интегрированной системы управления экономически нецелесообразна. Использование автономных средств контроля помогает администратору сети выявить проблемные участки и устройства сети, а их отключение или реконфигурацию он может выполнять в этом случае вручную.

Процесс контроля работы сети обычно делят на два этапа - мониторинг и анализ.

На этапе мониторинга

выполняется более простая процедура - процедура сбора первичных данных о работе сети: статистики о количестве циркулирующих в сети кадров и пакетов различных протоколов, состоянии портов концентраторов, коммутаторов и маршрутизаторов и т. п.

Далее выполняется этап анализа, под которым понимается более сложный и интеллектуальный процесс осмысления собранной на этапе мониторинга информации, сопоставления ее с данными, полученными ранее, и выработки предположений о возможных причинах замедленной или ненадежной работы сети.

Задачи мониторинга решаются программными и аппаратными измерителями, тестерами, сетевыми анализаторами, встроенными средствами мониторинга коммуникационных устройств, а также агентами систем управления. Задача анализа требует более активного участия человека и использования таких сложных средств, как экспертные системы, аккумулирующие практический опыт многих сетевых специалистов.



Мосты с маршрутизацией от источника


Мосты с маршрутизацией от источника применяются для соединения колец Token Ring и FDDI, хотя для этих же целей могут использоваться и прозрачные мосты. Маршрутизация от источника (Source Routing, SR) основана на том, что станция-отправитель помещает в посылаемый в другое кольцо кадр всю адресную информацию о промежуточных мостах и кольцах, которые должен пройти кадр перед тем, как попасть в кольцо, к которому подключена станция-получатель. Хотя в название этого способа входит термин «маршрутизация», настоящей маршрутизации в строгом понимании этого термина здесь нет, так как мосты и станции по-прежнему используют для передачи кадров данных только информацию МАС - уровня, а заголовки сетевого уровня для мостов данного типа по-прежнему остаются неразличимой частью поля данных кадра.

Рассмотрим принципы работы мостов Source Routing (в дальнейшем, SR-мосты) на примере сети, изображенной на рис. 4.21. Сеть состоит из трех колец, соединенных тремя мостами. Для задания маршрута кольца и мосты имеют идентификаторы. SR-мосты не строят адресную таблицу, а при продвижении кадров пользуются информацией, имеющейся в соответствующих полях кадра данных.

Рис. 4.21. Мосты типа Source Routing

При получении каждого пакета SR-мосту нужно только просмотреть поле маршрутной информации (поле Routing Information Field, RIF, в кадре Token Ring или FDDI) на предмет наличия в нем своего идентификатора. И если он там присутствует и сопровождается идентификатором кольца, которое подключено к данному мосту, то в этом случае мост копирует поступивший кадр в указанное кольцо. В противном случае кадр в другое кольцо не копируется. В любом случае исходная копия кадра возвращается по исходному кольцу станции-отправителю, и если он был передан в другое кольцо, то бит А (адрес распознан) и бит С (кадр скопирован) поля статуса кадра устанавливаются в 1, чтобы сообщить станции-отправителю, что кадр был получен станцией назначения (в данном случае передан мостом в другое кольцо).

Так как маршрутная информация в кадре нужна не всегда, а только для передачи кадра между станциями, подключенными к разным кольцам, то наличие в кадре поля RIF обозначается установкой в 1 бит индивидуального/группового адреса (I/G) (при этом данный бит используется не по назначению, так как адрес источника всегда индивидуальный).


Поле RIF имеет управляющее подполе, состоящее из трех частей.

Тип кадра

определяет тип поля RIF. Существуют различные типы полей RIF, использующиеся для нахождения маршрута и для отправки кадра по известному маршруту.

Поле максимальной длины кадра

используется мостом для связи колец, в которых установлено различное значение MTU. С помощью этого поля мост уведомляет станцию о максимально возможной длине кадра (то есть минимальном значении MTU на протяжении всего составного маршрута).

Длина поля RIF необходима, так как заранее неизвестно количество описателей маршрута, задающих идентификаторы пересекаемых колец и мостов.

Для работы алгоритма маршрутизации от источника используются два дополнительных типа кадра - одномаршрутный широковещательный кадр-исследователь SRBF (single-route broadcast frame) и многомаршрутный широковещательный кадр-исследователь ARBF (all-route broadcast frame).

Все SR-мосты должны быть сконфигурированы администратором вручную, чтобы передавать кадры ARBF на все порты, кроме порта-источника кадра, а для кадров SRBF некоторые порты мостов нужно заблокировать, чтобы в сети не было петель. В примере сети на рис. 4.21 для исключения петли администратор заблокировал оба порта моста 3 для передачи кадров SRBF.

Кадр первого типа отправляется станцией, когда она, во-первых, определяет, что станция назначения находится в другом кольце, а во-вторых, ей неизвестно, через какие мосты и кольца пролегает путь к этой станции назначения, то есть неизвестен маршрут до этой станции. Первое обстоятельство выясняется, если кадр, отправленный по кольцу, возвращается в станцию-источник с неустановленными признаками распознавания адреса и копирования. Значит, ни одна из станций исходного кольца не является станцией назначения, и кадр надо передавать по некоторому составному маршруту. Отсутствие маршрута к станции назначения в таблице моста является вторым обстоятельством, которое и вызывает отправку одномаршрутного кадра-исследователя SRBF.

В кадре SRBF станция задает длину поля RIF, равную нулю.


Как и прозрачные мосты, SR-мосты работают в режиме «неразборчивого» захвата, буферизуя и анализируя все кадры. При получении кадра SRBF sr-moct передает его в исходном виде на все незаблокированные для этого типа кадров порты. Необходимость в конфигурировании топологии без петель для кадров-исследователей SRBF вызвана тем, что таким способом предотвращается возможность бесконечного зацикливания этих кадров.

В конце концов кадр-исследователь SRBF, распространяясь по всем кольцам сети, доходит до станции назначения. В ответ станция назначения отправляет многомаршрутный широковещательный кадр-исследователь ARBF станции-отправителю. В отличие от кадра SRBF этот кадр передается мостами через все порты. При приеме такого кадра каждый промежуточный мост добавляет в поле маршрутной информации RIF новый описатель маршрута (свой идентификатор и идентификатор сегмента, с которого получен кадр), наращивает длину поля маршрутной информации и широковещательно его распространяет.

Для предотвращения зацикливания кадров ARBF мосты обрабатывают их следующим образом. Перед передачей кадра на какой-либо сегмент мост проверяет, нет ли идентификатора этого сегмента в списке маршрутов кадра. Если такой сегмент уже был пройден кадром, то кадр в данный сегмент не направляется.

Станция-источник получает в общем случае несколько кадров-ответов, прошедших по всем возможным маршрутам составной сети, и выбирает наилучший маршрут (обычно по количеству пересечений промежуточных мостов). Именно для получения информации о всех возможных маршрутах кадр ARBF передается по всем возможным направлениям.

Затем маршрутная информация помещается в таблицу маршрутизации станции и используется для отправки кадров данных станции назначения по наилучшему маршруту за счет помещения последовательности номеров сетей и мостов в заголовке каждого такого кадра.

Мосты с маршрутизацией от источника имеют по сравнению с прозрачными мостам как преимущества, так и недостатки, отраженные в табл. 4.1.

Таблица 4.1. Преимущества и недостатки мостов с маршрутизацией от источника





Наличие двух возможных алгоритмов работы мостов - от источника и в прозрачном режиме - создает трудности для построения сложных сетей Token Ring. Мосты, работающие от источника, не могут поддерживать сегменты, рассчитанные на работу в прозрачном режиме, и наоборот.

До некоторого времени эта проблема решалась двумя способами. Один способ заключался в использовании во всех сегментах либо только маршрутизации от источника, либо только прозрачных мостов. Другим способом была установка маршрутизаторов. Сегодня имеется третье решение. Оно основано на стандарте, который позволяет объединить обе технологии работы моста в одном устройстве. Этот стандарт, называемый SRT (Source Route Transparent), позволяет мосту работать в любом режиме. Мост просматривает специальные флаги в заголовке кадров Token Ring и автоматически определяет, какой из алгоритмов нужно применить.


Мультипроцессорные компьютеры


В мультипроцессорных компьютерах имеется несколько процессоров, каждый из которых может относительно независимо от остальных выполнять свою программу. В мультипроцессоре существует общая для всех процессоров операционная система, которая оперативно распределяет вычислительную нагрузку между процессорами. Взаимодействие между отдельными процессорами организуется наиболее простым способом - через общую оперативную память.

Сам по себе процессорный блок не является законченным компьютером и поэтому не может выполнять программы без остальных блоков мультипроцессорного компьютера - памяти и периферийных устройств. Все периферийные устройства являются для всех процессоров мультипроцессорной системы общими. Территориальную распределенность мультипроцессор не поддерживает - все его блоки располагаются в одном или нескольких близко расположенных конструктивах, как и у обычного компьютера.

Основное достоинство мультипроцессора - его высокая производительность, которая достигается за счет параллельной работы нескольких процессоров. Так как при наличии общей памяти взаимодействие процессоров происходит очень быстро, мультипроцессоры могут эффективно выполнять даже приложения с высокой степенью связи по данным.

Еще одним важным свойством мультипроцессорных систем является отказоустойчивость, то есть способность к продолжению работы при отказах некоторых элементов, например процессоров или блоков памяти. При этом производительность, естественно, снижается, но не до нуля, как в обычных системах, в которых отсутствует избыточность.



Наблюдение за трафиком


Так как перегрузки процессоров портов и других обрабатывающих элементов коммутатора могут приводить к потерям кадров, то функция наблюдения за распределением трафика в сети, построенной на основе коммутаторов, очень важна.

Однако если сам коммутатор не снабжен встроенным агентом SNMP для каждого своего порта, то задача слежения за трафиком, традиционно решаемая в сетях с разделяемыми средами с помощью установки в сеть внешнего анализатора протоколов, очень усложняется.

Обычно в традиционных сетях анализатор протоколов или многофункциональный прибор подключался к свободному порту концентратора, что позволяло ему наблюдать за всем трафиком, передаваемым между любыми узлами сети.

Если же анализатор протокола подключить к свободному порту коммутатора, то он не зафиксирует почти ничего, так как кадры ему передавать никто не будет, а чужие кадры в его порт также направляться не будут. Единственный вид трафика, который будет фиксировать анализатор, - это трафик широковещательных пакетов, которые будут передаваться всем узлам сети, а также трафик кадров с неизвестными коммутатору адресами назначения. В случае когда сеть разделена на виртуальные сети, анализатор протоколов будет фиксировать только широковещательный трафик своей виртуальной сети.

Чтобы анализаторами протоколов можно было по-прежнему пользоваться и в коммутируемых сетях, производители коммутаторов снабжают свои устройства функцией зеркального отображения трафика любого порта на специальный порт. К специальному порту подключается анализатор протоколов, а затем на коммутатор подается команда через его модуль SNMP-управления для отображения трафика какого-либо порта на специальный порт.

Наличие функции зеркализации портов частично снимает проблему, но оставляет некоторые вопросы. Например, как просматривать одновременно трафик двух портов или трафик порта, работающего в полнодуплексном режиме.

Более надежным способом слежения за трафиком, проходящим через порты коммутатора, является замена анализатора протокола на агенты RMON MIB для каждого порта коммутатора.

Агент RMON выполняет все функции хорошего анализатора протокола для протоколов Ethernet и Token Ring, собирая детальную информацию об интенсивности трафика, различных типах плохих кадров, о потерянных кадрах, причем самостоятельно строя временные ряды для каждого фиксируемого параметра. Кроме того, агент RMON может самостоятельно строить матрицы перекрестного трафика между узлами сети, которые очень нужны для анализа эффективности применения коммутатора.

Так как агент RMON, реализующий все 9 групп объектов Ethernet, стоит весьма дорого, то производители для снижения стоимости коммутатора часто реализуют только первые несколько групп объектов RMON MIB. Другим приемом снижения стоимости коммутатора является использование одного агента RMON для нескольких портов. Такой агент по очереди подключается к нужному порту, позволяя снять с него требуемые статистические данные.



Надежность и безопасность


Одной из первоначальных целей создания распределенных систем, к которым относятся и вычислительные сети, являлось достижение большей надежности по сравнению с отдельными вычислительными машинами.

Важно различать несколько аспектов надежности. Для технических устройств используются такие показатели надежности, как среднее время наработки на отказ, вероятность отказа, интенсивность отказов. Однако эти показатели пригодны для оценки надежности простых элементов и устройств, которые могут находиться только в двух состояниях - работоспособном или неработоспособном. Сложные системы, состоящие из многих элементов, кроме состояний работоспособности и неработоспособности, могут иметь и другие промежуточные состояния, которые эти характеристики не учитывают. В связи с этим для оценки надежности сложных систем применяется другой набор характеристик.

Готовность или коэффициент готовности (availability) означает долю времени, в течение которого система может быть использована. Готовность может быть улучшена путем введения избыточности в структуру системы: ключевые элементы системы должны существовать в нескольких экземплярах, чтобы при отказе одного из них функционирование системы обеспечивали другие.

Чтобы систему можно было отнести к высоконадежным, она должна как минимум обладать высокой готовностью, но этого недостаточно. Необходимо обеспечить сохранность данных и защиту их от искажений. Кроме этого, должна поддерживаться согласованность

(непротиворечивость) данных, например, если для повышения надежности на нескольких файловых серверах хранится несколько копий данных, то нужно постоянно обеспечивать их идентичность.

Так как сеть работает на основе механизма передачи пакетов между конечными узлами, то одной из характерных характеристик надежности является вероятность доставки пакета узлу назначения без искажений. Наряду с этой характеристикой могут использоваться и другие показатели: вероятность потери пакета (по любой из причин - из-за переполнения буфера маршрутизатора, из-за несовпадения контрольной суммы, из-за отсутствия работоспособного пути к узлу назначения и т.
д.), вероятность искажения отдельного бита передаваемых данных, отношение потерянных пакетов к доставленным.

Другим аспектом общей надежности является безопасность (security), то есть способность системы защитить данные от несанкционированного доступа. В распределенной системе это сделать гораздо сложнее, чем в централизованной. В сетях сообщения передаются по линиям связи, часто проходящим через общедоступные помещения, в которых могут быть установлены средства прослушивания линий. Другим уязвимым местом могут быть оставленные без присмотра персональные компьютеры. Кроме того, всегда имеется потенциальная угроза взлома защиты сети от неавторизованных пользователей, если сеть имеет выходы в глобальные сети общего пользования.

Еще одной характеристикой надежности является отказоустойчивость (fault tolerance). В сетях под отказоустойчивостью понимается способность системы скрыть от пользователя отказ отдельных ее элементов. Например, если копии таблицы базы данных хранятся одновременно на нескольких файловых серверах, то пользователи могут просто не заметить отказ одного из них. В отказоустойчивой системе отказ одного из ее элементов приводит к некоторому снижению качества ее работы (деградации), а не к полному останову. Так, при отказе одного из файловых серверов в предыдущем примере увеличивается только время доступа к базе данных из-за уменьшения степени распараллеливания запросов, но в целом система будет продолжать выполнять свои функции.


Назначение и общая характеристика


Сети frame relay - сравнительно новые сети, которые гораздо лучше подходят для передачи пульсирующего трафика локальных сетей по сравнению с сетями Х.25, правда, это преимущество проявляется только тогда, когда каналы связи приближаются по качеству к каналам локальных сетей, а для глобальных каналов такое качество обычно достижимо только при использовании волоконно-оптических кабелей.

Преимущество сетей frame relay заключается в их низкой протокольной избыточности и дейтаграммном режиме работы, что обеспечивает высокую пропускную способность и небольшие задержки кадров. Надежную передачу кадров технология frame relay не обеспечивает. Сети frame relay специально разрабатывались как общественные сети для соединения частных локальных сетей. Они обеспечивают скорость передачи данных до 2 Мбит/с.

Особенностью технологии frame relay является гарантированная поддержка основных показателей качества транспортного обслуживания локальных сетей - средней скорости передачи данных по виртуальному каналу при допустимых пульсациях трафика. Кроме технологии frame relay гарантии качества обслуживания на сегодня может предоставить только технология АТМ, в то время как остальные технологии предоставляют требуемое качество обслуживания только в режиме «с максимальными усилиями» (best effort), то есть без гарантий.

Технология frame relay в сетях ISDN стандартизована как служба. В рекомендациях 1.122, вышедших в свет в 1988 году, эта служба входила в число дополнительных служб пакетного режима, но затем уже при пересмотре рекомендаций в 1992-93 гг. она была названа службой frame relay и вошла в число служб режима передачи кадров наряду со службой frame switching. Служба frame switching работает в режиме гарантированной доставки кадров с регулированием потока. На практике поставщики телекоммуникационных услуг предлагают только службу frame relay.

Технология frame relay сразу привлекла большое внимание ведущих телекоммуникационных компаний и организаций по стандартизации. В ее становлении и стандартизации помимо CCITT (ITU-T) активное участие принимают Frame Relay Forum и комитет T1S1 института ANSI.


Некоммерческую организацию Frame Relay Forum образовали в 1990 году компании Cisco Systems, StrataCom (сегодня - подразделение Cisco Systems), Northern Telecom и Digital Equipment Corporation для развития и конкретизации стандартов CCITT и ANSI. Спецификации Frame Relay Forum носят название FRF и имеют порядковые номера. Спецификации FRF часто стандартизуют те аспекты технологии frame relay, которые еще не нашли свое отражение в стандартах ITU-T и ANSI. Например, спецификация FRF. 11 определяет режим передачи голоса по сетям frame relay.

Консорциум Frame Relay Forum разработал спецификацию, отвечающую требованиям базового протокола frame relay, разработанного T1S1 и CCITT. Однако консорциум расширил базовый протокол, включив дополнительные возможности по управлению сетью со стороны пользователя, что очень важно при использовании сетей frame relay в сложных составных корпоративных сетях. Эти дополнения к frame relay называют обобщенно Local Management Interface (LMI) - локальный интерфейс управления.

Стандарты ITU-T обычно отличаются высоким уровнем сложности и наличием многих возможностей, которые достаточно трудно воплотить на практике. Спецификации Frame Relay Forum упрощают некоторые аспекты стандартов ITU-T или отбрасывают некоторые возможности. Так, технология frame switching не нашла своего отражения в спецификациях FRF, а процедуры создания коммутируемых виртуальных каналов появились в спецификациях FRF позже, чем в стандартах ITU-T, и оказались более простыми.

Стандарты frame relay, как ITU-T/ANSI, так и Frame Relay Forum, определяют два типа виртуальных каналов - постоянные (PVC) и коммутируемые (SVC). Это соответствует потребностям пользователей, так как для соединений, по которым трафик передается почти всегда, больше подходят постоянные каналы, а для соединений, которые нужны только на несколько часов в месяц, больше подходят коммутируемые каналы.

Однако производители оборудования frame relay и поставщики услуг сетей frame relay начали с поддержки только постоянных виртуальных каналов.Это, естественно, является большим упрощением технологии. Тем не менее в последние годы оборудование, поддерживающее коммутируемые виртуальные каналы, появилось, и появились поставщики, предлагающие такую услугу.


являются на сегодняшний день


Сети Х. 25 являются на сегодняшний день самыми распространенными сетями с коммутацией пакетов, используемыми для построения корпоративных сетей. Основная причина такой ситуации состоит в том, что долгое время сети Х.25 были единственными доступными сетями с коммутацией пакетов коммерческого типа, в которых давались гарантии коэффициента готовности сети. Сеть Internet также имеет долгую историю существования, но как коммерческая сеть она начала эксплуатироваться совсем недавно, поэтому для корпоративных пользователей выбора не было. Кроме того, сети Х.25 хорошо работают на ненадежных линиях благодаря протоколам с установлением соединения и коррекцией ошибок на двух уровнях - канальном и сетевом.

Стандарт Х.25 «Интерфейс между оконечным оборудованием данных и аппаратурой передачи данных для терминалов, работающих в пакетном режиме в сетях передачи данных общего пользования» был разработан комитетом CCITT в 1974 году и пересматривался несколько раз. Стандарт наилучшим образом подходит для передачи трафика низкой интенсивности, характерного для терминалов, и в меньшей степени соответствует более высоким требованиям трафика локальных сетей. Как видно из названия, стандарт не описывает внутреннее устройство сети Х.25, а только определяет пользовательский интерфейс с сетью. Взаимодействие двух сетей Х.25 определяет стандарт Х.75.

Технология сетей Х.25 имеет несколько существенных признаков, отличающих ее от других технологий.

Наличие в структуре сети специального устройства - PAD (Packet Assembler Disassembler), предназначенного для выполнения операции сборки нескольких низкоскоростных потоков байт от алфавитно-цифровых терминалов в пакеты, передаваемые по сети и направляемые компьютерам для обработки. Эти устройства имеют также русскоязычное название «Сборщик-разборщик пакетов», СРП.

Наличие трехуровневого стека протоколов с использованием на канальном и сетевом уровнях протоколов с установлением соединения, управляющих потоками данных и исправляющих ошибки.

Ориентация на однородные стеки транспортных протоколов во всех узлах сети - сетевой уровень рассчитан на работу только с одним протоколом канального уровня и не может подобно протоколу IP объединять разнородные сети.
Сеть Х.25 состоит из коммутаторов (Switches, S), называемых также центрами коммутации пакетов (ЦКП), расположенных в различных географических точках и соединенных высокоскоростными выделенными каналами (рис. 6.22). Выделенные каналы могут быть как цифровыми, так и аналоговыми.



Рис. 6.22.

Структура сети Х.25

Асинхронные старт-стопные терминалы подключаются к сети через устройства PAD. Они могут быть встроенными или удаленными. Встроенный PAD обычно расположен в стойке коммутатора. Терминалы получают доступ ко встроенному устройству PAD по телефонной сети с помощью модемов с асинхронным интерфейсом. Встроенный PAD также подключается к телефонной сети с помощью нескольких модемов с асинхронным интерфейсом. Удаленный PAD представляет собой небольшое автономное устройство, подключенное к коммутатору через выделенный канал связи Х.25. К удаленному устройству PAD терминалы подключаются по асинхронному интерфейсу, обычно для этой цели используется интерфейс RS-232C. Один PAD обычно обеспечивает доступ для 8, 16 или 24 асинхронных терминалов.

К основным функциям PAD, определенных стандартом Х.З, относятся:

сборка символов, полученных от асинхронных терминалов, в пакеты;

разборка полей данных в пакетах и вывод данных на асинхронные терминалы;

управление процедурами установления соединения и разъединения по сети Х.25 с нужным компьютером;

передача символов, включающих старт-стопные сигналы и биты проверки на четность, по требованию асинхронного терминала;

продвижение пакетов при наличии соответствующих условий, таких как заполнение пакета, истечение времени ожидания и др.

Терминалы не имеют конечных адресов сети Х.25. Адрес присваивается порту PAD, который подключен к коммутатору пакетов Х.25 с помощью выделенного канала.

Несмотря на то что задача подключения «неинтеллектуальных» терминалов к удаленным компьютерам возникает сейчас достаточно редко, функции PAD все еще остаются востребованными. Устройства PAD часто используются для подключения к сетям Х.25 кассовых терминалов и банкоматов, имеющих асинхронный интерфейс RS-232.



Стандарт Х.28 определяет параметры терминала, а также протокол взаимодействия терминала с устройством PAD. При работе на терминале пользователь сначала проводит некоторый текстовый диалог с устройством PAD, используя стандартный набор символьных команд. PAD может работать с терминалом в двух режимах: управляющем и передачи данных. В управляющем режиме пользователь с помощью команд может указать адрес компьютера, с которым нужно установить соединение по сети Х.25, а также установить некоторые параметры работы PAD, например выбрать специальный символ для обозначения команды немедленной отправки пакета, установить режим эхо - ответов символов, набираемых на клавиатуре, от устройства PAD (при этом дисплей не будет отображать символы, набираемые на клавиатуре до тех пор, пока они не вернутся от PAD - это обычный локальный режим работы терминала с компьютером). При наборе комбинации клавиш Ctrl+P PAD переходит в режим передачи данных и воспринимает все последующие символы как данные, которые нужно передать в пакете Х.25 узлу назначения.

В сущности, протоколы Х.З и Х.28 определяют протокол эмуляции терминала, подобный протоколу telnet стека TCP/IP. Пользователь с помощью устройства PAD устанавливает соединение с нужным компьютером, а затем может вести уже диалог с операционный системой этого компьютера (в режиме передачи данных устройством PAD), запуская нужные программы и просматривая результаты их работы на своем экране, как и при локальном подключении терминала к компьютеру.

Компьютеры и локальные сети обычно подключаются к сети Х.25 непосредственно через адаптер Х.25 или маршрутизатор, поддерживающий на своих интерфейсах протоколы Х.25. Для управления устройствами PAD в сети существует протокол Х.29, с помощью которого узел сети может управлять и конфигурировать PAD удаленно, по сети. При необходимости передачи данных компьютеры, подключенные к сети Х.25 непосредственно, услугами PAD не пользуются, а самостоятельно устанавливают виртуальные каналы в сети и передают по ним данные в пакетах Х.25.


Назначение полей таблицы маршрутизации


Несмотря на достаточно заметные внешние различия, во всех трех таблицах есть все те ключевые параметры, необходимые для работы маршрутизатора, которые были рассмотрены ранее при обсуждении концепции маршрутизации.

К таким параметрам, безусловно, относятся адрес сети назначения (столбцы «Destination» в маршрутизаторах NetBuilder и Unix или «Network Address» в маршрутизаторе MPR) и адрес следующего маршрутизатора (столбцы «Gateway» в маршрутизаторах NetBuilder и Unix или «Gateway Address» в маршрутизаторе MPR).

Третий ключевой параметр - адрес порта, на который нужно направить пакет, в некоторых таблицах указывается прямо (поле «Interface» в таблице Windows NT), а в некоторых - косвенно. Так, в таблице Unix-маршрутизатора вместо адреса порта задается его условное наименование - 1е0 для порта с адресом 198.21.17.5, lei для порта с адресом 213.34.12.3 и 1о0 для внутреннего порта с адресом 127.0.0.1.

В маршрутизаторе NetBuilder II поле, обозначающее выходной порт в какой-либо форме, вообще отсутствует. Это объясняется тем, что адрес выходного порта всегда можно косвенно определить по адресу следующего маршрутизатора. Например, попробуем определить по табл. 5.10 адрес выходного порта для сети 56.0.0.0. Из таблицы следует, что следующим маршрутизатором для этой сети будет маршрутизатор с адресом 213.34.12.4. Адрес следующего маршрутизатора должен принадлежать одной из непосредственно присоединенных к маршрутизатору сетей, и в данном случае это сеть 213.34.12.0. Маршрутизатор имеет порт, присоединенный к этой сети, и адрес этого порта 213.34.12.3 мы находим в поле «Gateway» второй строки таблицы маршрутизации, которая описывает непосредственно присоединенную сеть 213.34.12.0. Для непосредственно присоединенных сетей адресом следующего маршрутизатора всегда является адрес собственного порта маршрутизатора. Таким образом, адрес выходного порта для сети 56.0.0 - это адрес 213.34.12.3.

Остальные параметры, которые можно найти в представленных версиях таблицы маршрутизации, являются необязательными для принятия решения о пути следования пакета.


Наличие или отсутствие поля маски в таблице говорит о том, насколько современен данный маршрутизатор. Стандартным решением сегодня является использование поля маски в каждой записи таблицы, как это сделано в таблицах маршрутизаторов MPR Windows NT (поле «Netmask») и NetBuilder (поле «Mask»). Обработка масок при принятии решения маршрутизаторами будет рассмотрена ниже. Отсутствие поля маски говорит о том, что либо маршрутизатор рассчитан на работу только с тремя стандартными классами адресов, либо он использует для всех записей одну и ту же маску, что снижает гибкость маршрутизации.

Метрика, как видно из примера таблицы Unix-маршрутизатора, является необязательным параметром. В остальных двух таблицах это поле имеется, однако оно используется только в качестве признака непосредственно подключенной сети. Действительно, если в таблице маршрутизации каждая сеть назначения упомянута только один раз, то поле метрики не будет приниматься во внимание при выборе маршрута, так как выбор отсутствует. А вот признак непосредственно подключенной сети маршрутизатору нужен, поскольку пакет для этой сети обрабатывается особым способом - он не передается следующему маршрутизатору, а отправляется узлу назначения. Поэтому метрика 0 для маршрутизатора NetBuilder или 1 для маршрутизатора MPR просто говорит маршрутизатору, что эта сеть непосредственно подключена к его порту, а другое значение метрики соответствует удаленной сети. Выбор значения метрики для непосредственно подключенной сети является достаточно произвольным, главное, чтобы метрика удаленной сети отсчитывалась с учетом этого выбранного начального значения. В Unix-маршрутизаторе используется поле признаков, где флаг G отмечает удаленную сеть, а его отсутствие - непосредственно подключенную.

Однако существуют ситуации, когда маршрутизатор должен обязательно хранить значение метрики для записи о каждой удаленной сети. Эти ситуации возникают, когда записи в таблице маршрутизации являются результатом работы некоторых протоколов маршрутизации, например протокола RIP.


В таких протоколах новая информация о какой-либо удаленной сети сравнивается с имеющейся в таблице, и если метрика новой информации лучше имеющейся, то новая запись вытесняет имеющуюся. В таблице Unix-маршрутизатора поле метрики отсутствует, и это значит, что он не использует протокол RIP.

Флаги записей присутствуют только в таблице Unix-маршрутизатора. Они описывают характеристики записи.

U - показывает, что маршрут активен и работоспособен. Аналогичный смысл имеет поле «Status» в маршрутизаторе NetBuilder.

Н - признак специфического маршрута к определенному хосту. Маршрут ко всей сети, к которой принадлежит данный хост, может отличаться от данного маршрута.

G - означает, что маршрут пакета проходит через промежуточный маршрутизатор (gateway). Отсутствие этого флага отмечает непосредственно подключенную сеть.

D - означает, что маршрут получен из сообщения Redirect (перенаправление) протокола ICMP. Этот признак может присутствовать только в таблице маршрутизации конечного узла. Признак означает, что конечный узел в какой-то предыдущей передаче пакета выбрал не самый рациональный следующий маршрутизатор на пути к данной сети, и этот маршрутизатор с помощью протокола ICMP сообщил, что все последующие пакеты к данной сети нужно отправлять через другой следующий маршрутизатор. Протокол ICMP может посылать сообщения только узлу-отправителю, поэтому у промежуточного маршрутизатора этот признак встретиться не может. Признак никак не влияет на процесс маршрутизации, он только указывает администратору источник появления записи. В таблице Unix-маршрутизатора используются еще два поля, имеющих справочное значение. Поле «Refcnt» показывает, сколько раз на данный маршрут ссылались при продвижении пакетов. Поле «Use» отражает количество пакетов, переданных по данному маршруту.

В таблице маршрутизатора NetBuilder также имеются два справочных поля. Поле времени жизни «TTL» (Time To Live) имеет смысл для динамических записей, которые имеют ограниченный срок жизни. Текущее значение поля показывает оставшийся срок жизни записи в секундах.Поле «Source» отражает источник появления записи в таблице маршрутизации. Хотя это поле имеется не во всех маршрутизаторах, но практически для всех маршрутизаторов существуют три основных источника появления записи в таблице.


Недостатки протокола SNMP


Протокол SNMP служит основой многих систем управления, хотя имеет несколько принципиальных недостатков, которые перечислены ниже.

Отсутствие средств взаимной аутентификации агентов и менеджеров. Единственным средством, которое можно было бы отнести к средствам аутентификации, является использование в сообщениях так называемой «строки сообщества» - «community string». Эта строка передается по сети в открытой форме в сообщении SNMP и служит основой для деления агентов и менеджеров на «сообщества», так что агент взаимодействует только с теми менеджерами, которые указывают в поле community string ту же символьную строку, что и строка, хранящаяся в памяти агента. Это, безусловно, не способ аутентификации, а способ структурирования агентов и менеджеров. Версия SNMP v.2 должна была ликвидировать этот недостаток, но в результате разногласий между разработчиками стандарта новые средства аутентификации хотя и появились в этой версии, но как необязательные.

Работа через ненадежный протокол UDP (а именно так работает подавляющее большинство реализации агентов SNMP) приводит к потерям аварийных сообщений (сообщений trap) от агентов к менеджерам, что может привести к некачественному управлению. Исправление ситуации путем перехода на надежный транспортный протокол с установлением соединений чревато потерей связи с огромным количеством встроенных агентов SNMP, имеющихся в установленном в сетях оборудовании. (Протокол CMIP изначально работает поверх надежного транспорта стека OSI и этим недостатком не страдает.) Разработчики платформ управления стараются преодолеть эти недостатки. Например, в платформе HP 0V Telecom DM TMN, являющейся платформой для разработки многоуровневых систем управления в соответствии со стандартами TMN и ISO, работает новая реализация SNMP, организующая надежный обмен сообщениями между агентами и менеджерами за счет самостоятельной организации повторных передач сообщений SNMP при их потерях.



Объем буфера кадров


Внутренняя буферная память коммутатора нужна для временного хранения кадров данных в тех случаях, когда их невозможно немедленно передать на выходной порт. Буфер предназначен для сглаживания кратковременных пульсаций трафика. Ведь даже если трафик хорошо сбалансирован и производительность процессоров портов, а также других обрабатывающих элементов коммутатора достаточна для передачи средних значений графика, это не гарангирует, что их производительности хватит при пиковых значениях нагрузок. Например, трафик может в течение нескольких десятков миллисекунд поступать одновременно на все входы коммутатора, не давая ему возможности передавать принимаемые кадры на выходные порты.

Для предотвращения потерь кадров при кратковременном многократном превышении среднего значения интенсивности трафика (а для локальных сетей часто встречаются значения коэффициента пульсации трафика в диапазоне 50-100) единственным средством служит буфер большого объема. Как и в случае адресных таблиц, каждый процессорный модуль порта обычно имеет свою буферную память для хранения кадров. Чем больше объем этой памяти, тем менее вероятны потери кадров при перегрузках, хотя при несбалансированности средних значений трафика буфер все равно рано или поздно переполнится.

Обычно коммутаторы, предназначенные для работы в ответственных частях сети, имеют буферную память в несколько десятков или сотен килобайт на порт. Хорошо, когда эту буферную память можно перераспределять между несколькими портами, так как одновременные перегрузки по нескольким портам маловероятны. Дополнительным средством защиты может служить общий для всех портов буфер в модуле управления коммутатором. Такой буфер обычно имеет объем в несколько мегабайт.



Обеспечение дуплексного режима работы на основе технологий FDM, TDM и WDM


В зависимости от направления возможной передачи данных способы передачи данных по линии связи делятся на следующие типы:

симплексный - передача осуществляется по линии связи только в одном направлении;

полудуплексный - передача ведется в обоих направлениях, но попеременно во времени. Примером такой передачи служит технология Ethernet;

дуплексный - передача ведется одновременно в двух направлениях.

Дуплексный режим - наиболее универсальный и производительный способ работы канала. Самым простым вариантом организации дуплексного режима является использование двух независимых физических каналов (двух пар проводников или двух световодов) в кабеле, каждый из которых работает в симплексном режиме, то есть передает данные в одном направлении. Именно такая идея лежит в основе реализации дуплексного режима работы во многих сетевых технологиях, например Fast Ethernet или АТМ.

Иногда такое простое решение оказывается недоступным или неэффективным. Чаще всего это происходит в тех случаях, когда для дуплексного обмена данными имеется всего один физический канал, а организация второго связана с большими затратами. Например, при обмене данными с помощью модемов через телефонную сеть у пользователя имеется только один физический канал связи с АТС - двухпроводная линия, и приобретать второй вряд ли целесообразно. В таких случаях дуплексный режим работы организуется на основе разделения канала на два логических подканала с помощью техники FDM или TDM.

Модемы для организации дуплексного режима работы на двухпроводной линии применяют технику FDM. Модемы, использующие частотную модуляцию, работают на четырех частотах: две частоты - для кодирования единиц и нулей в одном направлении, а остальные две частоты - для передачи данных в обратном направлении.

При цифровом кодировании дуплексный режим на двухпроводной линии организуется с помощью техники TDM. Часть тайм-слотов используется для передачи данных в одном направлении, а часть - для передачи в другом направлении. Обычно тайм-слоты противоположных направлений чередуются, из-за чего такой способ иногда называют «пинг-понговой» передачей. TDM-разделение линии характерно, например, для цифровых сетей с интеграцией услуг (ISDN) на абонентских двухпроводных окончаниях.

В волоконно-оптических кабелях при использовании одного оптического волокна для организации дуплексного режима работы применяется передача данных в одном направлении с помощью светового пучка одной длины волны, а в обратном - другой длины волны. Такая техника относится к методу FDM, однако для оптических кабелей она получила название разделения по длине волны (Wave Division Multiplexing, WDM). WDM применяется и для повышения скорости передачи данных в одном направлении, обычно используя от 2 до 16 каналов.



Обнаружение и коррекция ошибок


Канальный уровень должен обнаруживать ошибки передачи данных, связанные с искажением бит в принятом кадре данных или с потерей кадра, и по возможности их корректировать.

Большая часть протоколов канального уровня выполняет только первую задачу - обнаружение ошибок, считая, что корректировать ошибки, то есть повторно передавать данные, содержавшие искаженную информацию, должны протоколы верхних уровней. Так работают такие популярные протоколы локальных сетей, как Ethernet, Token Ring, FDDI и другие. Однако существуют протоколы канального уровня, например LLC2 или LAP-B, которые самостоятельно решают задачу восстановления искаженных или потерянных кадров.

Очевидно, что протоколы должны работать наиболее эффективно в типичных условиях работы сети. Поэтому для сетей, в которых искажения и потери кадров являются очень редкими событиями, разрабатываются протоколы типа Ethernet, в которых не предусматриваются процедуры устранения ошибок. Действительно, наличие процедур восстановления данных потребовало бы от конечных узлов дополнительных вычислительных затрат, которые в условиях надежной работы сети являлись бы избыточными.

Напротив, если в сети искажения и потери случаются часто, то желательно уже на канальном уровне использовать протокол с коррекцией ошибок, а не оставлять эту работу протоколам верхних уровней. Протоколы верхних уровней, например транспортного или прикладного, работая с большими тайм-аутами, восстановят потерянные данные с большой задержкой. В глобальных сетях первых поколений, например сетях Х.25, которые работали через ненадежные каналы связи, протоколы канального уровня всегда выполняли процедуры восстановления потерянных и искаженных кадров.

Поэтому нельзя считать, что один протокол лучше другого потому, что он восстанавливает ошибочные кадры, а другой протокол - нет. Каждый протокол должен работать в тех условиях, для которых он разработан.



Общая характеристика протокола IPX


Протокол Internetwork Packet Exchange (IPX)

является оригинальным протоколом сетевого уровня стека Novell, разработанным в начале 80-х годов на основе протокола Internetwork Datagram Protocol (IDP) компании Xerox.

Протокол IPX соответствует сетевому уровню модели ISO/OSI (рис. 5.29) и поддерживает, как и протокол IP, только дейтаграммный (без установления соединений) способ обмена сообщениями. В сети NetWare наиболее быстрая передача данных при наиболее экономном использовании памяти реализуется именно протоколом IPX.

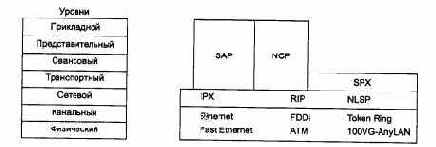

Рис. 5.29. Соответствие протоколов IPX/SPX семиуровневой модели OSI

Надежную передачу пакетов может осуществлять транспортный протокол SPX (Sequenced Packet Exchange Protocol), который работает с установлением соединения и восстанавливает пакеты при их потере или повреждении. Как видно из рис. 5.29, использование протокола SPX не является обязательным при выполнении операций передачи сообщений протоколами прикладного уровня.

Прикладной уровень стека IPX/SPX составляют два протокола: NCP и SAP. Протокол NCP (NetWare Core Protocol) поддерживает все основные службы операционной системы Novell NetWare - файловую службу, службу печати и т. д. Протокол SAP (Service Advertising Protocol) выполняет вспомогательную роль. С помощью протокола SAP каждый компьютер, который готов предоставить какую-либо службу для клиентов сети, объявляет об этом широковещательно по сети, указывая в SAP-пакетах тип службы (например, файловая), а также свой сетевой адрес. Наличие протокола SAP позволяет резко уменьшить административные работы по конфигурированию клиентского программного обеспечения, так как всю необходимую информацию для работы клиенты узнают из объявлений SAP (кроме маршрутизаторов по умолчанию, о которых можно узнать с помощью протокола IPX).

В отличие от протокола IP, который изначально разрабатывался для глобальных сетей, протокол IPX создавался для применения в локальных сетях. Именно поэтому он является одним из самых экономичных протоколов в отношении требований к вычислительным ресурсам и хорошо работает в сравнительно небольших локальных сетях.


Специфика адресации в протоколе IPX является источником как достоинств, так и недостатков этого протокола. Протокол IPX работает с сетевыми адресами, включающими три компонента:

номер сети (4 байта);

номер узла (6 байт);

номер сокета (2 байта).

Номер сети в отличие от протокола IP имеет всегда фиксированную длину - 4 байта. В принципе для корпоративных сетей эта длина является избыточной, так как вряд ли у предприятия возникнет потребность разделить свою сеть на 4 миллиарда подсетей. В период доминирования сетей IPX/SPX компания Novell рассматривала возможность создания единого всемирного центра по распределению IPX-адресов, аналогичного центру InterNIC. Однако стремительный рост популярности сети Internet лишил это начинание смысла. Хотя протоколы IPX/SPX по-прежнему работают в огромном количестве корпоративных сетей, заменить IP во всемирной сети они уже не смогут. Надо отметить, что специалисты компании Novell приложили немало усилий, чтобы в новой версии 6 протокол IP приобрел некоторые черты, свойственные протоколу IPX, и тем самым облегчил переход пользователей IPX на IPv6 (когда это станет практически необходимым). Обычно все три составляющие IPX-адреса, в том числе и номер сети, записываются в шест-надцатеричной форме.

Под номером узла в протоколе IPX понимается аппаратный адрес узла. В локальных сетях это МАС - адрес узла - сетевого адаптера или порта маршрутизатора. Размер адреса узла в 6 байт отражает происхождение этого поля, но в него можно поместить любой аппаратный адрес, если он укладывается в размер этого поля.

Номер сокета (socket) идентифицирует приложение, которое передает свои сообщения по протоколу IPX. Сокет выполняет в стеке IPX/SPX ту же роль, что порт в протоколах TCP/UDP стека TCP/IP. Наличие этого поля в протоколе сетевого уровня, которым является IPX, объясняется тем, что в стеке Novell прикладные протоколы NCP и SAP взаимодействует с сетевым уровнем непосредственно, минуя транспортный протокол SPX. Поэтому роль мультиплексора-демультиплексора прикладных протоколов приходится выполнять протоколу IPX, для чего в его пакете необходимо передавать номер сокета прикладного протокола.


Протоколы NCP и SAP не пользуются услугами SPX для ускорения работы стека, а скорость работы на маломощных персональных компьютерах начала 80-х годов была одной из основных целей компании Novell. Каждый дополнительный уровень в стеке, хотя бы и такой простой, как UDP, замедляет работу стека. За отказ от транспортного уровня компании Novell пришлось реализовывать средства восстановления утерянных пакетов в протоколе NCP. Тем не менее прикладные программисты, разрабатывающие свои собственные сетевые приложения для стека IPX/ SPX, могут пользоваться протоколом SPX, если не захотят встраивать достаточно сложные алгоритмы скользящего окна в свои программы.

Протокол IPX является одним из наиболее легко настраиваемых протоколов сетевого уровня. Номер сети задается администратором только на серверах, а номер узла автоматически считывается из сетевого адаптера компьютера. На клиентском компьютере номер сети не задается - клиент узнает эту информацию из серверных объявлений SAP или локального маршрутизатора.

Адрес маршрутизатора по умолчанию также не нужно задавать вручную на каждом клиентском компьютере. В протоколе IPX есть специальный запрос, который передается на заранее определенный номер сокета. Если в сети клиента есть маршрутизатор или сервер, выполняющий роль программного маршрутизатора, то клиент при старте системы выдает такой запрос широковещательно, и все маршрутизаторы сообщают ему свои МАС - адреса, которые используются в качестве адреса следующего маршрутизатора.

Как видно из описания, административные издержки при конфигурировании сети IPX/SPX сводятся к минимуму. При этом отпадает необходимость в протоколе типа ARP, выясняющего соответствие между сетевыми адресами узлов и их МАС - адресами. Однако при смене сетевого адаптера нужно скорректировать адрес узла, если для его выяснения используются не широковещательные запросы-ответы, а справочная служба типа Novell NDS, в которой фиксируются сетевые адреса серверов. Отсутствие протокола ARP повышает производительность сети, так как позволяет не тратить время на выполнение ARP-запросов и ARP-ответов.


Общая характеристика протоколов локальных сетей


При организации взаимодействия узлов в локальных сетях основная роль отводится протоколу канального уровня. Однако для того, чтобы канальный уровень мог справиться с этой задачей, структура локальных сетей должна быть вполне определенной, так, например, наиболее популярный протокол канального уровня - Ethernet - рассчитан на параллельное подключение всех узлов сети к общей для них шине - отрезку коаксиального кабеля или иерархической древовидной структуре сегментов, образованных повторителями. Протокол Token Ring также рассчитан на вполне определенную конфигурацию - соединение компьютеров в виде логического кольца.

Подобный подход, заключающийся в использовании простых структур кабельных соединений между компьютерами локальной сети, соответствовал основной цели, которую ставили перед собой разработчики первых локальных сетей во второй половине 70-х годов. Эта цель заключалась в нахождении простого и дешевого решения для объединения в вычислительную сеть нескольких десятков компьютеров, находящихся в пределах одного здания. Решение должно было быть недорогим, поскольку в сеть объединялись недорогие компьютеры - появившиеся и быстро распространившиеся тогда мини-компьютеры стоимостью в 10 000-20 000 долларов. Количество их в одной организации было небольшим, поэтому предел в несколько десятков (максимум - до сотни) компьютеров представлялся вполне достаточным для роста практически любой локальной сети.

Для упрощения и, соответственно, удешевления аппаратных и программных решений разработчики первых локальных сетей остановились на совместном использовании кабелей всеми компьютерами сети в режиме разделения времени, то есть режиме TDM. Наиболее явным образом режим совместного использования кабеля проявляется в классических сетях Ethernet, где коаксиальный кабель физически представляет собой неделимый отрезок кабеля, общий для всех узлов сети. Но и в сетях Token Ring и FDDI, где каждая соседняя пара компьютеров соединена, казалось бы, своими индивидуальными отрезками кабеля с концентратором, эти отрезки не могут использоваться компьютерами, которые непосредственно к ним подключены, в произвольный момент времени.
Эти отрезки образуют логическое кольцо, доступ к которому как к единому целому может быть получен только по вполне определенному алгоритму, в котором участвуют все компьютеры сети. Использование кольца как общего разделяемого ресурса упрощает алгоритмы передачи по нему кадров, так как в каждый конкретный момент времени кольцо занято только одним компьютером.

Использование разделяемых сред (shared media) позволяет упростить логику работы сети. Например, отпадает необходимость контроля переполнения узлов сети кадрами от многих станций, решивших одновременно обменяться информацией. В глобальных сетях, где отрезки кабелей, соединяющих отдельные узлы, не рассматриваются как общий ресурс, такая необходимость возникает, и для решения этой проблемы в протоколы обмена информацией вводятся весьма сложные процедуры управления потоком кадров, предотвращающие переполнение каналов связи и узлов сети.

Использование в локальных сетях очень простых конфигураций (общая шина и кольцо) наряду с положительными имело и отрицательные последствия, из которых наиболее неприятными были ограничения по производительности и надежности. Наличие только одного пути передачи информации, разделяемого всеми узлами сети, в принципе ограничивало пропускную способность сети пропускной способностью этого пути (которая делилась в среднем на число компьютеров сети), а надежность сети - надежностью этого пути. Поэтому по мере повышения популярности локальных сетей и расширения их сфер применения все больше стали применяться специальные коммуникационные устройства - мосты и маршрутизаторы, - которые в значительной мере снимали ограничения единственной разделяемой среды передачи данных. Базовые конфигурации в форме общей шины и кольца превратились в элементарные структуры локальных сетей, которые можно теперь соединять друг с другом более сложным образом, образуя параллельные основные или резервные пути между узлами.

Тем не менее внутри базовых структур по-прежнему работают все те же протоколы разделяемых единственных сред передачи данных, которые были разработаны более 15 лет назад.


Это связано с тем, что хорошие скоростные и надежностные характеристики кабелей локальных сетей удовлетворяли в течение всех этих лет пользователей небольших компьютерных сетей, которые могли построить сеть без больших затрат только с помощью сетевых адаптеров и кабеля. К тому же колоссальная инсталляционная база оборудования и программного обеспечения для технологий Ethernet и Token Ring способствовала тому, что сложился следующий подход: в пределах небольших сегментов используются старые протоколы в их неизменном виде, а объединение таких сегментов в общую сеть происходит с помощью дополнительного и достаточно сложного оборудования.

В последние несколько лет наметилось движение к отказу от разделяемых сред передачи данных в локальных сетях и переходу к применению активных коммутаторов, к которым конечные узлы присоединяются индивидуальными линиями связи. В чистом виде такой подход предлагается в технологии АТМ (Asynchronous Transfer Mode), а в технологиях, носящих традиционные названия с приставкой switched (коммутируемый): switched Ethernet, switched Token Ring, switched FDDI, обычно используется смешанный подход, сочетающий разделяемые и индивидуальные среды передачи данных. Чаще всего конечные узлы соединяются в небольшие разделяемые сегменты с помощью повторителей, а сегменты соединяются друг с другом с помощью индивидуальных коммутируемых связей.

Существует и достаточно заметная тенденция к использованию в традиционных технологиях так называемой микросегментации, когда даже конечные узлы сразу соединяются с коммутатором индивидуальными каналами. Такие сети получаются дороже разделяемых или смешанных, но производительность их выше.

При использовании коммутаторов у традиционных технологий появился новый режим работы - полнодуплексный (full-duplex).

В разделяемом сегменте станции всегда работают в полудуплексном режиме (half-duplex),

так как в каждый момент времени сетевой адаптер станции либо передает свои данные, либо принимает чужие, но никогда не делает это одновременно.


Это справедливо для всех технологий локальных сетей, так как разделяемые среды поддерживаются не только классическими технологиями локальных сетей Ethernet, Token Ring, FDDI, но и всеми новыми - Fast Ethernet, 100VG-AnyLAN, Gigabit Ethernet.

В полнодуплексном режиме сетевой адаптер может одновременно передавать свои данные в сеть и принимать из сети чужие данные. Такой режим несложно обеспечивается при прямом соединение с мостом/коммутатором или маршрутизатором, так как вход и выход каждого порта такого устройства работают независимо друг от друга, каждый со своим буфером кадров.

Сегодня каждая технология локальных сетей приспособлена для работы как в полудуплексном, так и полнодуплексном режимах. В этих режимах ограничения, накладываемые на общую длину сети, существенно отличаются, так что одна и та же технология может позволять строить весьма различные сети в зависимости от выбранного режима работы (который зависит от того, какие устройства используются для соединения узлов - повторители или коммутаторы). Например, технология Fast Ethernet позволяет для полудуплексного режима строить сети диаметром не более 200 метров, а для полнодуплексного режима ограничений на диаметр сети не существует. Поэтому при сравнении различных технологий необходимо обязательно принимать во внимание возможность их работы в двух режимах. В данной главе изучается в основном полудуплексный режим работы протоколов, а полнодуплексный режим рассматривается в следующей главе, совместно с изучением коммутаторов.

Несмотря на появление новых технологий, классические протоколы локальных сетей Ethernet и Token Ring по прогнозам специалистов будут повсеместно использоваться еще по крайней мере лет 5-10, в связи с чем знание их деталей необходимо для успешного применения современной коммуникационной аппаратуры. Кроме того, некоторые современные высокопроизводительные технологии, такие как Fast Ethernet, Gigabit Ethernet, в значительной степени сохраняют преемственность со своими предшественниками.Это еще раз подтверждает важность изучения классических протоколов локальных сетей, естественно, наряду с изучением новых технологий.


Общая характеристика стандарта


Достаточно быстро после появления на рынке продуктов Fast Ethernet сетевые интеграторы и администраторы почувствовали определенные ограничения при построении корпоративных сетей. Во многих случаях серверы, подключенные по 100-мегабитному каналу, перегружали магистрали сетей, работающие также на скорости 100 Мбит/с - магистрали FDDI и Fast Ethernet. Ощущалась потребность в следующем уровне иерархии скоростей. В 1995 году более высокий уровень скорости могли предоставить только коммутаторы АТМ, а при отсутствии в то время удобных средств миграции этой технологии в локальные сети (хотя спецификация LAN Emulation - LANE была принята в начале 1995 года, практическая ее реализация была впереди) внедрять их в локальную сеть почти никто не решался. Кроме того, технология АТМ отличалась очень высоким уровнем стоимости.

Поэтому логичным выглядел следующий шаг, сделанный IEEE, - через 5 месяцев после окончательного принятия стандарта Fast Ethernet в июне 1995 года исследовательской группе по изучению высокоскоростных технологий IEEE было предписано заняться рассмотрением возможности выработки стандарта Ethernet с еще более высокой битовой скоростью.

Летом 1996 года было объявлено о создании группы 802.3z для разработки протокола, максимально подобного Ethernet, но с битовой скоростью 1000 Мбит/с. Как и в случае Fast Ethernet, сообщение было воспринято сторонниками Ethernet с большим энтузиазмом.

Основной причиной энтузиазма была перспектива такого же плавного перевода магистралей сетей на. Gigabit Ethernet, подобно тому, как были переведены на Fast Ethernet перегруженные сегменты Ethernet, расположенные на нижних уровнях иерархии сети. К тому же опыт передачи данных на гигабитных скоростях уже имелся, как в территориальных сетях (технология SDH), так и в локальных - технология Fibre Channel, которая используется в основном для подключения высокоскоростной периферии к большим компьютерам и передает данные по волоконно-оптическому кабелю со скоростью, близкой к гигабитной, посредством избыточного кода 8В/10В.


В образованный для согласования усилий в этой области Gigabit Ethernet Alliance с самого начала вошли такие флагманы отрасли, как Bay Networks, Cisco Systems и 3Com. За год своего существования количество участников Gigabit Ethernet Alliance существенно выросло и насчитывает сейчас более 100. В качестве первого варианта физического уровня был принят уровень технологии Fiber Channel, с ее кодом 8В/10В (как и в случае Fast Ethernet, когда для ускорения работ был принят отработанный физический уровень FDDI).

Первая версия стандарта была рассмотрена в январе 1997 года, а окончательно стандарт 802.3z был принят 29 июня 1998 года на заседании комитета IEEE 802.3. Работы по реализации Gigabit Ethernet на витой паре категории 5 были переданы специальному комитету 802.ЗаЬ, который уже рассмотрел несколько вариантов проекта этого стандарта, причем с июля 1998 года проект приобрел достаточно стабильный характер. Окончательное принятие стандарта 802.3ab ожидается в сентябре 1999 года.

Не дожидаясь принятия стандарта, некоторые компании выпустили первое оборудование Gigabit Ethernet на оптоволоконном кабеле уже к лету 1997 года.

Основная идея разработчиков стандарта Gigabit Ethernet состоит в максимальном сохранении идей классической технологии Ethernet при достижении битовой скорости в 1000 Мбит/с.

Так как при разработке новой технологии естественно ожидать некоторых технических новинок, идущих в общем русле развития сетевых технологий, то важно отметить, что Gigabit Ethernet, так же как и его менее скоростные собратья, на уровне протокола не будет поддерживать:

качество обслуживания;

избыточные связи;

тестирование работоспособности узлов и оборудования (в последнем случае - за исключением тестирования связи порт - порт, как это делается для Ethernet l0Base-T и l0Base-F и Fast Ethernet).

Все три названных свойства считаются весьма перспективными и полезными в современных сетях, а особенно в сетях ближайшего будущего. Почему же авторы Gigabit Ethernet отказываются от них?



По поводу качества обслуживания коротко можно ответить так: «сила есть - ума не надо». Если магистраль сети будет работать со скоростью в 20 000 раз превышающей среднюю скорость сетевой активности клиентского компьютера и в 100 раз превышающей среднюю сетевую активность сервера с сетевым адаптером 100 Мбит/с, то о задержках пакетах на магистрали во многих случаях можно не заботиться вообще. При небольшом коэффициенте загрузки магистрали 1000 Мбит/с очереди в коммутаторах Gigabit Ethernet будут небольшими, а время буферизации и коммутации на такой скорости составляет единицы и даже доли микросекунд.

Ну а если все же магистраль загрузится на достаточную величину, то приоритет чувствительному к задержкам или требовательному к средней скорости трафику можно предоставить с помощью техники приоритетов в коммутаторах - соответствующие стандарты для коммутаторов уже приняты (они будут рассматриваться в следующей главе). Зато можно будет пользоваться весьма простой (почти как Ethernet) технологией, принципы работы которой известны практически всем сетевым специалистам.

Главная идея разработчиков технологии Gigabit Ethernet состоит в том, что существует и будет существовать весьма много сетей, в которых высокая скорость магистрали и возможность назначения пакетам приоритетов в коммутаторах будут вполне достаточны для обеспечения качества транспортного обслуживания всех клиентов сети. И только в тех редких случаях, когда и магистраль достаточно загружена, и требования к качеству обслуживания очень жесткие, нужно применять технологию АТМ, которая действительно за счет высокой технической сложности дает гарантии качества обслуживания для всех основных видов трафика.

Избыточные связи и тестирование оборудования не будут поддерживаться технологией Gigabit Ethernet из-за того, что с этими задачами хорошо справляются протоколы более высоких уровней, например Spanning Tree, протоколы маршрутизации и т. п. Поэтому разработчики технологии решили, что нижний уровень просто должен быстро передавать данные, а более сложные и более редко встречающиеся задачи (например, приоритезация трафика) должны передаваться верхним уровням.



Что же общего имеется в технологии Gigabit Ethernet по сравнению с технологиями Ethernet и Fast Ethernet?

Сохраняются все форматы кадров Ethernet.

По-прежнему будут существовать полудуплексная версия протокола, поддерживающая метод доступа CSMA/CD, и полнодуплексная версия, работающая с коммутаторами. По поводу сохранения полудуплексной версии протокола сомнения были еще у разработчиков Fast Ethernet, так как сложно заставить работать алгоритм CSMA/CD на высоких скоростях. Однако метод доступа остался неизменным в технологии Fast Ethernet, и его решили оставить в новой технологии Gigabit Ethernet. Сохранение недорогого решения для разделяемых сред позволит применить Gigabit Ethernet в небольших рабочих группах, имеющих быстрые серверы и рабочие станции.

Поддерживаются все основные виды кабелей, используемых в Ethernet и Fast Ethernet: волоконно-оптический, витая пара категории 5, коаксиал.

Тем не менее разработчикам технологии Gigabit Ethernet для сохранения приведенных выше свойств пришлось внести изменения не только в физический уровень, как это было в случае Fast Ethernet, но и в уровень MAC.

Перед разработчиками стандарта Gigabit Ethernet стояло несколько трудно разрешимых проблем. Одной из них была задача обеспечения приемлемого диаметра сети для полудуплексного, режима работы. В связи с ограничениями, накладываемыми методом CSMA/CD на длину кабеля, версия Gigabit Ethernet для разделяемой среды допускала бы длину сегмента всего в 25 метров при сохранении размера кадров и всех параметров метода CSMA/CD неизменными. Так как существует большое количество применений, когда нужно повысить диаметр сети хотя бы до 200 метров, необходимо было каким-то образом решить эту задачу за счет минимальных изменений в технологии Fast Ethernet.

Другой сложнейшей задачей было достижение битовой скорости 1000 Мбит/с на основных типах кабелей. Даже для оптоволокна достижение такой скорости представляет некоторые проблемы, так как технология Fibre Channel, физический уровень которой был взят за основу для оптоволоконной версии Gigabit Ethernet, обеспечивает скорость передачи данных всего в 800 Мбит/с (битовая скорость на линии равна в этом случае примерно 1000 Мбит/с, но при методе кодирования 8В/10В полезная битовая скорость на 25 % меньше скорости импульсов на линии).

И наконец, самая сложная задача - поддержка кабеля на витой паре. Такая задача на первый взгляд кажется неразрешимой - ведь даже для 100-мегабитных протоколов пришлось использовать достаточно сложные методы кодирования, чтобы уложить спектр сигнала в полосу пропускания кабеля. Однако успехи специалистов по кодированию, проявившиеся в последнее время в новых стандартах модемов, показали, что задача имеет шансы на решение. Чтобы не тормозить принятие основной версии стандарта Gigabit Ethernet, использующего оптоволокно и коак-сиал, был создан отдельный комитет 802.3ab, который занимается разработкой стандарта Gigabit Ethernet на витой паре категории 5.

Все эти задачи были успешно решены.


Общая схема двухступенчатого доступа


Раньше удаленный международный или междугородный доступ отдельных пользователей всегда реализовывался по схеме, основанной на использовании международной или междугородной телефонной связи. Публичные территориальные сети с коммутацией пакетов (в основном — сети Х.25) не были так распространены, чтобы, находясь в любом городе, посланный в командировку сотрудник мог получить доступ к этой сети, а через нее — к маршрутизатору или серверу удаленного доступа своего предприятия.

Поэтому удаленные пользователи непосредственно звонили по телефонной сети на сервер удаленного доступа своего предприятия, не считаясь с затратами на международные или междугородные переговоры.

Однако сегодня очень часто служба международной сети с коммутацией пакетов имеется во многих городах, и чаще всего это служба Internet. По мере развития услуг сетей frame relay возможно, что и эта технология получит такое же массовое распространение. Поэтому стала возможной двухступенчатая связь удаленного пользователя со своей корпоративной сетью — сначала выполняется доступ по городской телефонной сети к местному поставщику услуг Internet, а затем через Internet пользователь соединяется со своей корпоративной сетью.

Такой вариант может значительно удешевить доступ по сравнению с непосредственным подключением через междугородные АТС.

Обычно экономия происходит за счет перехода от междугородных (или международных) звонков к местным. Если поставщик услуг сети с коммутацией пакетов поддерживает доступ по коммутируемым телефонным сетям, то непосредственный доступ к серверу, установленному в центральной сети, находящейся в другом городе, заменяется звонком на сервер удаленного доступа местного поставщика услуг (рис. 6.37).

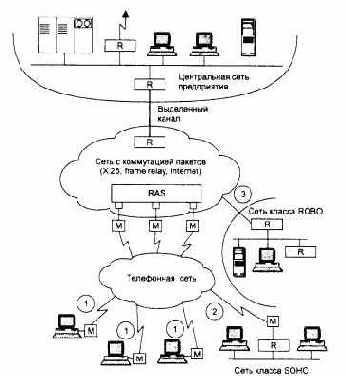

Рис. 6.37.

Подключение удаленных пользователей через промежуточную публичную сеть с коммутацией пакетов

Центральная сеть предприятия, используя выделенный канал, обычно непосредственно подключается к той же сети с коммутацией пакетов, что и удаленные пользователи в других городах.

Стандартизация клиентов удаленного доступа на основе протоколов РРР и SLIP упрощает проблемы обслуживания разнородных пользователей одним поставщиком услуг при использовании Internet в качестве промежуточной сети.
Для сетей Х. 25 протоколы взаимодействия сети офиса с сетью поставщика услуг также вполне определены, хотя иногда наблюдаются случаи различной настройки одного и того же протокола в оборудовании и программном обеспечении клиента и поставщика услуг.

Выгода от Internet в качестве промежуточного транспорта оказывается особенно ощутимой, так как расценки поставщиков услуг Internet намного ниже, чем расценки поставщиков услуг сетей Х.25. Это обстоятельство является не последней причиной бурного распространения технологии intranet, использующей транспортные и информационные службы Internet для внутрикорпоративных нужд.

Ввиду большой популярности Internet в качестве инструмента для доступа к корпоративной сети для этой двухступенчатой схемы разработано много протоколов и средств, которые создают виртуальный туннель между пользователем и точкой входа в корпоративную сеть - маршрутизатором или сервером удаленного доступа. Этот туннель решает две задачи. Во-первых, передачу через IP-сеть, которой является Internet, чужеродного для нее трафика - протоколов IPX, NetBEUI, непосредственно Ethernet и т. п. Во-вторых, туннель создает защищенный канал, данные в котором шифруются.

Промежуточная телефонная сеть делает доступ через Internet к корпоративной сети весьма медленным. В последнее время появилось несколько решений, позволяющих пользователю получить весьма быстрый доступ к Internet через существующие инфраструктуры абонентских окончаний телефонных сетей и сетей кабельного телевидения.


Общие свойства сетей с коммутацией каналов


Сети с коммутацией каналов обладают несколькими важными общими свойствами независимо от того, какой тип мультиплексирования в них используется.

Сети с динамической коммутацией требуют предварительной процедуры установления соединения между абонентами. Для этого в сеть передается адрес вызываемого абонента, который проходит через коммутаторы и настраивает их на последующую передачу данных. Запрос на установление соединения маршрутизируется от одного коммутатора к другому и в конце концов достигает вызываемого абонента. Сеть может отказать в установлении соединения, если емкость требуемого выходного канала уже исчерпана. Для FDM-коммутатора емкость выходного канала равна количеству частотных полос этого канала, а для TDM-коммутатора - количеству тайм-слотов, на которые делится цикл работы канала. Сеть отказывает в соединении также в том случае, если запрашиваемый абонент уже установил соединение с кем-нибудь другим. В первом случае говорят, что занят коммутатор, а во втором - абонент. Возможность отказа в соединении является недостатком метода коммутации каналов.

Если соединение может быть установлено, то ему выделяется фиксированная полоса частот в FDM-сетях или же фиксированная пропускная способность в TDM-сетях. Эти величины остаются неизменными в течение всего периода соединения. Гарантированная пропускная способность сети после установления соединения является важным свойством, необходимым для таких приложений, как передача голоса, изображения или управления объектами в реальном масштабе времени. Однако динамически изменять пропускную способность канала по требованию абонента сети с коммутацией каналов не могут, что делает их неэффективными в условиях пульсирующего трафика.

Недостатком сетей с коммутацией каналов является невозможность применения пользовательской аппаратуры, работающей с разной скоростью. Отдельные части составного канала работают с одинаковой скоростью, так как сети с коммутацией каналов не буферизуют данные пользователей.

Сети с коммутацией каналов хорошо приспособлены для коммутации потоков данных постоянной скорости, когда единицей коммутации является не отдельный байт или пакет данных, а долговременный синхронный поток данных между двумя абонентами. Для таких потоков сети с коммутацией каналов добавляют минимум служебной информации для маршрутизации данных через сеть, используя временную позицию каждого бита потока в качестве его адреса назначения в коммутаторах сети.



Обзор


Запрос CMISE может использовать обзор, чтобы опросить одновременно несколько объектов. Вводятся четыре уровня обзора:

базовый объект, определенный своим отличительным именем FDN;

объекты, расположенные на n-м уровне подчинения относительно базового (сам базовый объект находится на уровне 0) в дереве включения;

базовый объект и все объекты, расположенные на подчиненных ему уровнях до n-го (включительно) в дереве включения;

поддерево - базовый объект и все ему подчиненные в дереве включения.



Одномодовый кабель


Для спецификации l000Base-LX в качестве источника излучения всегда применяется полупроводниковый лазер с длиной волны 1300 нм.

Основная область применения стандарта l000Base-LX - это одномодовое оптоволокно. Максимальная длина кабеля для одномодового волокна равна 5000 м.

Спецификация l000Base-LX может работать и на многомодовом кабеле. В этом случае предельное расстояние получается небольшим - 550 м. Это связано с особенностями распространения когерентного света в широком канале многомодового кабеля. Для присоединения лазерного трансивера к многомодовому кабелю необходимо использовать специальный адаптер.



Ограничения длин сегментов DTE-DTE


В качестве DTE (Data Terminal Equipment) может выступать любой источник кадров данных для сети: сетевой адаптер, порт моста, порт маршрутизатора, модуль управления сетью и другие подобные устройства. Отличительной особенностью DTE является то, что он вырабатывает новый кадр для разделяемого сегмента (мост или коммутатор, хотя и передают через выходной порт кадр, который выработал в свое время сетевой адаптер, но для сегмента сети, к которому подключен выходной порт, этот кадр является новым). Порт повторителя не является DTE, так как он побитно повторяет уже появившийся в сегменте кадр.

В типичной конфигурации сети Fast Ethernet несколько DTE подключается к портам повторителя, образуя сеть звездообразной топологии. Соединения DTE-DTE в разделяемых сегментах не встречаются (если исключить экзотическую конфигурацию, когда сетевые адаптеры двух компьютеров соединены прямо друг с другом кабелем), а вот для мостов/коммутаторов и маршрутизаторов такие соединения являются нормой - когда сетевой адаптер прямо соединен с портом одного из этих устройств, либо эти устройства соединяются друг с другом.

Спецификация IEEE 802.3u определяет следующие максимальные длины сегментов DTE-DTE, приведенные в табл. 3.8.

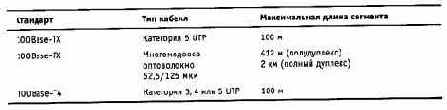

Таблица 3.8. Максимальные длины сегментов DTE-DTE



Ограничения мостов и коммутаторов


Создание сложной, структурированной сети, интегрирующей различные базовые технологии, может осуществляться и средствами канального уровня: для этого могут быть использованы некоторые типы мостов и коммутаторов. Мост или коммутатор разделяет сеть на сегменты, локализуя трафик внутри сегмента, что делает линии связи разделяемыми преимущественно между станциями данного сегмента. Тем самым сеть распадается на отдельные подсети, из которых могут быть построены составные сети достаточно крупных размеров.

Однако построение сложных сетей только на основе повторителей, мостов и коммутаторов имеет существенные ограничения и недостатки.

Во-первых, в топологии получившейся сети должны отсутствовать петли. Действительно, мост/коммутатор может решать задачу доставки пакета адресату только тогда, когда между отправителем и получателем существует единственный путь. В то же время наличие избыточных связей, которые и образуют петли, часто необходимо для лучшей балансировки нагрузки, а также для повышения надежности сети за счет образования резервных путей.

Во-вторых, логические сегменты сети, расположенные между мостами или коммутаторами, слабо изолированы друг от друга, а именно не защищены от так называемых широковещательных штормов. Если какая-либо станция посылает широковещательное сообщение, то это сообщение передается всем станциям всех логических сегментов сети. Защита от широковещательных штормов в сетях, построенных на основе мостов и коммутаторов, имеет количественный, а не качественный характер: администратор просто ограничивает количество широковещательных пакетов, которое разрешается генерировать некоторому узлу в единицу времени. Использование же механизма виртуальных сетей, реализованного во многих коммутаторах, хотя и позволяет достаточно гибко создавать изолированные по трафику группы станций, но при этом изолирует их полностью, так что узлы одной виртуальной сети не могут взаимодействовать с узлами другой виртуальной сети.

В-третьих, в сетях, построенных на основе мостов и коммутаторов, достаточно сложно решается задача управления трафиком на основе значения данных, содержащихся в пакете.
В таких сетях это возможно только с помощью пользовательских фильтров, для задания которых администратору приходится иметь дело с двоичным представлением содержимого пакетов.

В-четвертых, реализация транспортной подсистемы только средствами физического и канального уровней, к которым относятся мосты и коммутаторы, приводит к недостаточно гибкой, одноуровневой системе адресации: в качестве адреса назначения используется МАС - адрес, жестко связанный с сетевым адаптером.

Наконец, возможностью трансляции протоколов канального уровня обладают далеко не все типы мостов и коммутаторов, к тому же эти возможности ограничены. В частности, в объединяемых сетях должны совпадать максимально допустимые размеры полей данных в кадрах, так как мостами и коммутаторами не поддерживается функция фрагментации кадров. Наличие серьезных ограничений у протоколов канального уровня показывает, что построение на основе средств этого уровня больших неоднородных сетей является весьма проблематичным. Естественное решение в этих случаях - это привлечение средств более высокого, сетевого уровня.


Ограничения сетей Fast Ethernet, построенных на повторителях


Повторители Fast Ethernet делятся на два класса. Повторители класса I поддерживают все типы логического кодирования данных: как 4В/5В, так и 8В/6Т. Повторители класса II поддерживают только какой-либо один тип логического кодирования - либо 4В/5В, либо 8В/6Т. То есть повторители класса I позволяют выполнять трансляцию логических кодов с битовой скоростью 100 Мбит/с, а повторителям класса II эта операция недоступна.

Поэтому повторители класса I могут иметь порты всех трех типов физического уровня: l00Base-TX, l00Base-FX и 100Base-T4. Повторители класса II имеют либо все порты 100Base-T4, либо порты l00Base-TX и l00Base-FX, так как последние используют один логический код 4В/5В.

В одном домене коллизий допускается наличие только одного повторителя класса I. Это связано с тем, что такой повторитель вносит большую задержку при распространении сигналов из-за необходимости трансляции различных систем сигнализации - 70 bt.

Повторители класса II вносят меньшую задержку при передаче сигналов: 46 bt для портов TX/FX и 33,5 bt для портов Т4. Поэтому максимальное число повторителей класса II в домене коллизий - 2, причем они должны быть соединены между собой кабелем не длиннее 5 метров.

Небольшое количество повторителей Fast Ethernet не является серьезным препятствием при построении больших сетей, так как применение коммутаторов и маршрутизаторов делит сеть на несколько доменов коллизий, каждый из которых будет строиться на одном или двух повторителях. Общая длина сети не будет иметь в этом случае ограничений.

В табл. 3.9 приведены правила построения сети на основе повторителей класса I.

Таблица 3.9. Параметры сетей на основе повторителей класса I

Эти ограничения проиллюстрированы типовыми конфигурациями сетей, показанными на рис. 3.24.

Рис. 3.24. Примеры построения сети Fast Ethernet с помощью повторителей класса I

Таким образом, правило 4-х хабов превратилось для технологии Fast Ethernet в правило одного или двух хабов, в зависимости от класса хаба.

При определении корректности конфигурации сети можно не руководствоваться правилами одного или двух хабов, а рассчитывать время двойного оборота сети, как это было показано выше для сети Ethernet 10 Мбит/с.


Как и для технологии Ethernet 10 Мбит/с, комитет 802.3 дает исходные данные для расчета времени двойного оборота сигнала. Однако при этом сама форма представления этих данных и методика расчета несколько изменились. Комитет предоставляет данные об удвоенных задержках, вносимых каждым элементом сети, не разделяя сегменты сети на левый, правый и промежуточный. Кроме того, задержки, вносимые сетевыми адаптерами, учитывают преамбулы кадров, поэтому время двойного оборота нужно сравнивать с величиной 512 битовых интервала (bt), то есть со временем передачи кадра минимальной длины без преамбулы.

Для повторителей класса I время двойного оборота можно рассчитать следующим образом.

Задержки, вносимые прохождением сигналов по кабелю, рассчитываются на основании данных табл. 3.10, в которой учитывается удвоенное прохождение сигнала по кабелю.

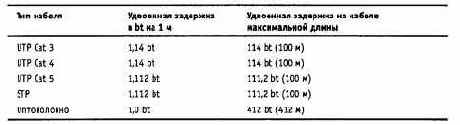

Таблица 3.10. Задержки, вносимые кабелем



Задержки, которые вносят два взаимодействующих через повторитель сетевых адаптера (или порта коммутатора), берутся из табл. 3.11.

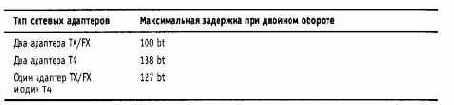

Таблица 3.11. Задержки, вносимые сетевыми адаптерами



Учитывая, что удвоенная задержка, вносимая повторителем класса I, равна 140 bt, можно рассчитать время двойного оборота для произвольной конфигурации сети, естественно, учитывая максимально возможные длины непрерывных сегментов кабелей, приведенные в табл. 3.10. Если получившееся значение меньше 512, значит, по критерию распознавания коллизий сеть является корректной. Комитет 802.3 рекомендует оставлять запас в 4 bt для устойчиво работающей сети, но разрешает выбирать эту величину из диапазона от 0 до 5 bt.

Рассчитаем для примера рекомендуемую в таблице конфигурацию сети, состоящую из одного повторителя и двух оптоволоконных сегментов длиной пс 136 метров.

Каждый сегмент вносит задержку по 136 bt, пара сетевых адаптеров FX даеэ задержку в 100 bt, а сам повторитель вносит задержку в 140 bt. Сумма задержеи равна 512 bt, что говорит о том, что сеть корректна, но запас принят равным 0.


Ограничения сети, построенной на общей разделяемой среде


При построении небольших сетей, состоящих из 10-30 узлов, использование стандартных технологий на разделяемых средах передачи данных приводит к экономичным и эффективным решениям. Во всяком случае, это утверждение справедливо для очень большого числа сегодняшних сетей, даже тех, в которых передаются большие объемы мультимедийной информации, - появление высокоскоростных технологий со скоростями обмена 100 и 1000 Мбит/с решает проблему качества транспортного обслуживания таких сетей.

Эффективность разделяемой среды для небольшой сети проявляется в первую очередь в следующих свойствах:

простой топологии сети, допускающей легкое наращивание числа узлов (в небольших пределах);

отсутствии потерь кадров из-за переполнения буферов коммуникационных устройств, так как новый кадр не передается в сеть, пока не принят предыдущий - сама логика разделения среды регулирует поток кадров и приостанавливает станции, слишком часто генерирующие кадры, заставляя их ждать доступа;

простоте протоколов, обеспечившей низкую стоимость сетевых адаптеров, повторителей и концентраторов.

Однако справедливым является и другое утверждение - крупные сети, насчитывающие сотни и тысячи узлов, не могут быть построены на основе одной разделяемой среды даже такой скоростной технологии, как Gigabit Ethernet. И не только потому, что практически все технологии ограничивают количество узлов в разделяемой среде: все виды семейства Ethernet - 1024 узлами, Token Ring - 260 узлами, a FDDI - 500 узлами. Даже сеть средних размеров, состоящая из 50-100 компьютеров и укладывающаяся в разрешенный максимум количества узлов, чаще всего будет плохо работать на одной разделяемой среде.

Основные недостатки сети на одной разделяемой среде начинают проявляться при превышении некоторого порога количества узлов, подключенных к разделяемой среде, и состоят в следующем. Даже та доля пропускной способности разделяемого сегмента, которая должна в среднем доставаться одному узлу (то есть, например, 10/N Мбит/с для сегмента Ethernet с N компьютерами), очень часто узлу не достается.
Причина заключается в случайном характере метода доступа к среде, используемом во всех технологиях локальных сетей. Наиболее тяжелые условия для узлов сети создает метод доступа CSMA/CD технологии Ethernet, но и в других технологиях, таких как Token Ring или FDDI, где метод доступа носит менее случайный характер и даже часто называется детерминированным, случайный фактор доступа к среде все равно присутствует и оказывает свое негативное влияние на пропускную способность, достающуюся отдельному узлу.

На рис. 4.14 показана зависимость задержек доступа к среде передачи данных в сетях Ethernet, Token Ring и FDDI от коэффициента использования сети р, который также часто называют коэффициентом нагрузки сети. Напомним, что коэффициент использования сети равен отношению трафика, который должна передать сеть, к ее максимальной пропускной способности. Для сети Ethernet максимальная пропускная способность равна 10 Мбит/с, а трафик, который она должна передать, равен сумме интенсивностей трафика, генерируемого каждым узлом сети. Коэффициент использования обычно измеряют в относительных единицах или процентах.



Рис. 4.14.

Задержки доступа к среде передачи данных для технологий Ethernet, Token Ring и FDDI

Как видно из рисунка, всем технологиям присущ экспоненциальный рост величины задержек доступа при увеличении коэффициента использования сети, отличается только порог, при котором наступает резкий перелом в поведении сети, когда почти прямолинейная зависимость переходит в крутую экспоненту. Для всего семейства технологий Ethernet это 40-50 %, для технологии Token Ring - 60 %, а технологии FDDI- 70%.

Количество узлов, при которых коэффициент использования сети начинает приближаться к опасной границе, зависит от типа функционирующих в узлах приложений. Если раньше для сетей Ethernet считалось, что 30 узлов - это вполне приемлемое число для одного разделяемого сегмента, то сегодня для мультимедийных приложений, перекачивающих большие файлы данных, эту цифру нужно уточнять с помощью натурных или имитационных экспериментов.



Влияние задержек и коллизий на полезную пропускную способность сети Ethernet хорошо отражает график, представленный на рис. 4.15.



Рис. 4.15.

Зависимость полезной пропускной способности сети Ethernet от коэффициента использования

При загрузке сети до 50 % технология Ethernet на разделяемом сегменте хорошо справляется с передачей трафика, генерируемого конечными узлами. Однако при повышении интенсивности генерируемого узлами трафика сеть все больше времени начинает проводить неэффективно, повторно передавая кадры, которые вызвали коллизию. При возрастании интенсивности генерируемого трафика до такой величины, когда коэффициент использования сети приближается к 1, вероятность столкновения кадров настолько увеличивается, что практически любой кадр, который какая-либо станция пытается передать, сталкивается с другими кадрами, вызывая коллизию. Сеть перестает передавать полезную пользовательскую информацию и работает «на себя», обрабатывая коллизии.

Этот эффект хорошо известен на практике и исследован путем имитационного моделирования, поэтому сегменты Ethernet не рекомендуется загружать так, чтобы среднее значение коэффициента использования превосходило 30 %. Именно поэтому во многих системах управления сетями пороговая граница для индикатора коэффициента загрузки сети Ethernet по умолчанию устанавливается на величину 30 %.

Технология Ethernet наиболее чувствительна к перегрузкам разделяемого сегмента, но и другие технологии также весьма страдают от этого эффекта, поэтому ограничения, связанные с возникающими коллизиями и большим временем ожидания доступа при значительной загрузке разделяемого сегмента, чаще всего оказываются более серьезными, чем ограничение на максимальное количество узлов, определенное в стандарте из соображений устойчивой передачи электрических сигналов в кабелях.

В результате даже сеть средних размеров трудно построить на одном разделяемом сегменте так, чтобы она работала эффективно при изменении интенсивности генерируемого станциями трафика.Кроме того, при использовании разделяемой среды проектировщик сети сталкивается с жесткими ограничениями максимальной длины сети, которые для всех технологий лежат в пределах нескольких километров, и только технология FDDI позволяет строить локальные сети, длина которых измеряется десятками километров.


Ограничения топологии сети, построенной на мостах


Слабая защита от широковещательного шторма - одно из главных ограничений моста, но не единственное. Другим серьезным ограничением их функциональных возможностей является невозможность поддержки петлеобразных конфигураций сети. Рассмотрим это ограничение на примере сети, изображенной на рис. 4.22.

Рис. 4.22. Влияние замкнутых маршрутов на работу мостов

Два сегмента параллельно соединены двумя мостами, так что образовалась активная петля. Пусть новая станция с адресом 10 впервые начинает работу в данной сети. Обычно начало работы любой операционной системы сопровождается рассылкой широковещательных кадров, в которых станция заявляет о своем существовании и одновременно ищет серверы сети.

На этапе 1 станция посылает первый кадр с широковещательным адресом назначения и адресом источника 10 в свой сегмент. Кадр попадает как в мост 1, так и в мост 2. В обоих мостах новый адрес источника 10 заносится в адресную таблицу с пометкой о его принадлежности сегменту 1, то есть создается новая запись вида:

Так как адрес назначения широковещательный, то каждый мост должен передать кадр на сегмент 2. Эта передача происходит поочередно, в соответствии с методом случайного доступа технологии Ethernet. Пусть первым доступ к сегменту 2 получил мост 1 (этап 2 на рис. 4.22). При появлении пакета на сегменте 2 мост 2 принимает его в свой буфер и обрабатывает. Он видит, что адрес 10 уже есть в его адресной таблице, но пришедший кадр является более свежим, и он утверждает, что адрес 10 принадлежит сегменту 2, а не 1. Поэтому мост 2 корректирует содержимое базы и делает запись о том, что адрес 10 принадлежит сегменту 2.

Теперь адресная таблица моста 2 будет иметь уже другую запись о станции с адресом 10:

Аналогично поступает мост 1, когда мост 2 передает свою копию кадра на сегмент 2.

Результаты наличия петли перечислены ниже.

«Размножение» кадра, то есть появление нескольких его копий (в данном случае - двух, но если бы сегменты были соединены тремя мостами - то трех и т. д.).


Бесконечная циркуляция обеих копий кадра по петле в противоположных направлениях, а значит, засорение сети ненужным трафиком.

Постоянная перестройка мостами своих адресных таблиц, так как кадр с адресом источника 10 будет появляться то на одном порту, то на другом.

Чтобы исключить все эти нежелательные эффекты, мосты нужно применять так, чтобы между логическими сегментами не было петель, то есть строить с помощью мостов только древовидные структуры, гарантирующие наличие только одного пути между любыми двумя сегментами. Тогда кадры от каждой станции будут поступать в мост всегда с одного и того же порта, и мост сможет правильно решать задачу выбора рационального маршрута в сети.

Ограничение топологии структурированной сети древовидной структурой вытекает из самого принципа построения адресной таблицы мостом, а поэтому точно так же это ограничение действует и на коммутаторы.

В простых сетях сравнительно легко гарантировать существование одного и только одного пути между двумя сегментами. Но когда количество соединений возрастает и сеть становится сложной, то вероятность непреднамеренного образования петли оказывается высокой. Кроме того, желательно для повышения надежности иметь между мостами резервные связи, которые не участвуют при нормальной работе основных связей в передаче информационных пакетов станций, но при отказе какой-либо основной связи образуют новую связную рабочую конфигурацию без петель.

Поэтому в сложных сетях между логическими сегментами прокладывают избыточные связи, которые образуют петли, но для исключения активных петель блокируют некоторые порты мостов. Наиболее просто эта задача решается вручную, но существуют и алгоритмы, которые позволяют решать ее автоматически. Наиболее известным является стандартный алгоритм покрывающего дерева (Spanning Tree Algorithm, STA), который будет детально рассмотрен ниже. Кроме того, имеются фирменные алгоритмы, решающие ту же задачу, но с некоторыми улучшениями для конкретных моделей коммутаторов.


Определение номинальной скорости распространения


Функция вычисляет номинальную скорость распространения (Nominal Velocity of Propagation, NVP) по кабелю известной длины и дополнительно сохраняет полученные результаты в файле для определяемого пользователем типа кабеля (User Defined cable type) или стандартного кабеля.



Оптоволоконный Ethernet


В качестве среды передачи данных 10 мегабитный Ethernet использует оптическое волокно. Оптоволоконные стандарты в качестве основного типа кабеля рекомендуют достаточно дешевое многомодовое оптическое волокно, обладающее полосой пропускания 500-800 МГц при длине кабеля 1 км. Допустимо и более дорогое одномодовое оптическое волокно с полосой пропускания в несколько гигагерц, но при этом нужно применять специальный тип трансивера.

Функционально сеть Ethernet на оптическом кабеле состоит из тех же элементов, что и сеть стандарта 10Base-T - сетевых адаптеров, многопортового повторителя и отрезков кабеля, соединяющих адаптер с портом повторителя. Как и в случае витой пары, для соединения адаптера с повторителем используются два

оптоволокна - одно соединяет выход Тх

адаптера со входом Rх повторителя, а другое - вход Rx адаптера с выходом Тх повторителя.

Стандарт FOIRL (Fiber Optic Inter-Repeater Link)

представляет собой первый стандарт комитета 802.3 для использования оптоволокна в сетях Ethernet. Он гарантирует длину оптоволоконной связи между повторителями до 1 км при общей длине сети не более 2500 м. Максимальное число повторителей между любыми узлами сети - 4. Максимального диаметра в 2500 м здесь достичь можно, хотя максимальные отрезки кабеля между всеми 4 повторителями, а также между повторителями и конечными узлами недопустимы - иначе получится сеть длиной 5000 м.

Стандарт 10Base-FL представляет собой незначительное улучшение стандарта FOIRL. Увеличена мощность передатчиков, поэтому максимальное расстояние между узлом и концентратором увеличилось до 2000 м. Максимальное число повторителей между узлами осталось равным 4, а максимальная длина сети - 2500 м.

Стандарт 10Base-FB предназначен только для соединения повторителей. Конечные узлы не могут использовать этот стандарт для присоединения к портам концентратора. Между узлами сети можно установить до 5 повторителей 10Base-FB при максимальной длине одного сегмента 2000 м и максимальной длине сети 2740 м.

Повторители, соединенные по стандарту 10Base-FB, при отсутствии кадров для передачи постоянно обмениваются специальными последовательностями сигналов, отличающимися от сигналов кадров данных, для поддержания синхронизации. Поэтому они вносят меньшие задержки при передаче данных из одного сегмента в другой, и это является главной причиной, по которой количество повторителей удалось увеличить до 5. В качестве специальных сигналов используются манчестерские коды J и К в следующей последовательности: J-J-K-K-J-J-... Эта последовательность порождает импульсы частоты 2,5 МГц, которые и поддерживают синхронизацию приемника одного концентратора с передатчиком другого. Поэтому стандарт l0Base-FB имеет также название синхронный Ethernet.

Как и в стандарте l0Base-T, оптоволоконные стандарты Ethernet разрешают соединять концентраторы только в древовидные иерархические структуры. Любые петли между портами концентраторов не допускаются.



Организация аналоговых телефонных сетей


Наиболее популярными коммутируемыми каналами являются каналы, создаваемые обычными аналоговыми телефонными сетями. В англоязычной литературе их иногда называют POTS (Plain Old Telephone Service), - что-то вроде «старая добрая телефонная служба», хотя, конечно, название PSTN (Public Switched Telephone Network) - «публичная коммутируемая телефонная сеть» является более официальным. К сожалению, эти сети малопригодны для построения магистралей корпоративных сетей. Со средней пропускной способностью 9600 бит/с коммутируемые аналоговые линии, оснащенные модемами, подходят только для пользователя с минимальными требованиями к времени реакции системы. Максимальная на сегодня пропускная способность в 56 Кбит/с достигается только в том случае, если все коммутаторы в сети на пути следования данных являются цифровыми, да и то такая скорость обеспечивается только в направлении «сеть - пользователь».

Чаще всего такие линии используются для индивидуального удаленного доступа к сети или же как резервные линии связи небольших офисов с центральным отделением предприятия. Доступ по телефонной сети имеет англоязычное название «dial-up access». Тем не менее при недостатке средств коммутируемые аналоговые линии обеспечивают связь локальных сетей между собой. Это выгодный режим соединения, если количество передаваемых данных невелико и данные не требуют частого обновления. В этом случае две сети могут соединяться по аналоговой телефонной сети, например, раз в сутки, передавать в течение нескольких минут данные, а затем разрывать соединение. При повременной оплате телефонного соединения такой режим оказывается эффективным. Обычно к нему прибегают для передачи сводок работы предприятия за день, точнее тех частей сводок, которые имеют небольшие объемы (чаще всего - это числовые показатели, без графики).

Ниже перечислены основные характеристики аналоговых телефонных сетей.

При вызове пользователи получают прямое соединение через коммутаторы в сети. Прямое соединение эквивалентно паре проводов с полосой пропускания от 300 до 3400 Гц.
Абонентское окончание 2-проводное.

Вызов абонента может осуществляться двумя способами: с помощью импульсного набора с частотой 10 Гц или тонового набора с частотой 10 Гц. При импульсном наборе длительность набора зависит от того, какие цифры образуют номер - например, цифра 0 передается десятью последовательными импульсами, цифра 9 - девятью и т. д. При тоновом наборе любая цифра передается подачей в сеть двух синусоидальных сигналов разной частоты в течение 50 мс (сопровождаемых паузой 50 мс). Поэтому набор номера тоновым способом в среднем в 5 раз быстрее, чем импульсный (к сожалению, в нашей стране импульсный набор пока остается основным способом набора во всех городах).

Коммутаторы сети не позволяют обеспечить промежуточное хранение данных. Поскольку запоминающие устройства в коммутаторах отсутствуют, возможен отказ в соединении при занятости абонента или при исчерпании коммутатором своих возможностей по соединению входных и выходных каналов (занятость АТС).

Для передачи дискретных данных по аналоговым коммутируемым сетям используются модемы, поддерживающие процедуру вызова абонента.

Пропускная способность коммутируемого аналогового канала заранее неизвестна, так как модемы устанавливают соединение на скорости, подходящей для реального качества канала. Так как качество коммутируемых каналов меняется в течение сеанса связи, то модемы изменяют скорость передачи данных динамически.

В телефонных коммутаторах аналоговых телефонных сетей могут использоваться два принципа коммутации - аналоговый, основанный на частотном разделении канала (FDM), и цифровой, основанный на разделении канала во времени (TDM).

Системы, работающие по методу частотного уплотнения, подразделяются на электромеханические и программно-управляемые электронные. Электромеханические системы (например, шаговые искатели) управляются по проводным цепям и приводятся в действие электродвигателями или шаговыми искателями. В электромеханических системах логика маршрутизации встроена в аппаратуру.


В программно- управляемых коммутаторах логика коммутации реализуется программным обеспечением, а сама коммутация выполняется электронным способом.

Электромеханические коммутаторы, естественно, создают значительные помехи в коммутируемых каналах. Кроме того, дополнительные помехи создает сам способ коммутации уплотненных каналов на основе FDM. Это объясняется тем, что коммутировать уплотненные в общий канал сигналы отдельных абонентов невозможно. Перед операцией коммутации всегда нужно провести полное демультиплексирование сигналов абонентских каналов, то есть превратить сигнал высокочастотной несущей (который находится в диапазоне от 60 до 108 кГц для уплотненного канала первого уровня, состоящего из 12 абонентских каналов) в голосовой сигнал со спектром от 300 до 3400 Гц. Только затем такие каналы можно коммутировать с помощью шаговых искателей или электронных ключей. После коммутации абонентские каналы снова уплотняются в высокочастотный канал, но каждый входной канал теперь уже накладывается на несущую другой порядковой частоты, что и соответствует операции коммутации (напомним, что при TDM-коммутации в уплотненном кадре меняется порядок следования байт).

Операция демультиплексирования высокочастотной несущей, а затем повторное наложение сигналов на высокочастотные несущие создает значительные помехи (треск и свист в телефонной трубке), которые существенно снижают качество коммутируемых каналов по сравнению с выделенными аналоговыми. Понятно, что наличие электромеханических элементов только усугубляет картину, а старые АТС с шаговыми искателями еще эксплуатируются (в Москве только совсем недавно была демонтирована АТС 231, которая работала с 30-х годов и была, естественно, электромеханической).

Переход на цифровые методы коммутации существенно повышает качество коммутируемых каналов даже при том, что сигнал от абонента поступает в ближайшую АТС в аналоговой форме, а значит, подвергается на «последней миле» воздействию помех, которые уже невозможно отфильтровать.


Организация доменов и доменных имен


Для идентификации компьютеров аппаратное и программное обеспечение в сетях TCP/IP полагается на IP-адреса, поэтому для доступа к сетевому ресурсу в параметрах программы вполне достаточно указать IP-адрес, чтобы программа правильно поняла, к какому хосту ей нужно обратиться. Например, команда ftp://192.45.66.17 будет устанавливать сеанс связи с нужным ftp-сервером, а команда http://203.23.106.33 откроет начальную страницу на корпоративном Web-сервере. Однако пользователи обычно предпочитают работать с символьными именами компьютеров, и операционные системы локальных сетей приучили их к этому удобному способу. Следовательно, в сетях TCP/IP должны существовать символьные имена хостов и механизм для установления соответствия между символьными именами и IP-адресами.

В операционных системах, которые первоначально разрабатывались для работы в локальных сетях, таких как Novell NetWare, Microsoft Windows или IBM OS/2, пользователи всегда работали с символьными именами компьютеров. Так как локальные сети состояли из небольшого числа компьютеров, то использовались так называемые плоские имена, состоящие из последовательности символов, не разделенных на части. Примерами таких имен являются: NW1_1, mail2, MOSCOW_SALES_2. Для установления соответствия между символьными именами и МАС - адресами в этих операционных системах применялся механизм широковещательных запросов, подобный механизму запросов протокола ARP. Так, широковещательный способ разрешения имен реализован в протоколе NetBIOS, на котором были построены многие локальные ОС. Так называемые NetBIOS-имена стали на долгие годы одним из основных типов плоских имен в локальных сетях.

Для стека TCP/IP, рассчитанного в общем случае на работу в больших территориально распределенных сетях, подобный подход оказывается неэффективным по нескольким причинам.

Плоские имена не дают возможности разработать единый алгоритм обеспечения уникальности имен в пределах большой сети. В небольших сетях уникальность имен компьютеров обеспечивает администратор сети, записывая несколько десятков имен в журнале или файле.
При росте сети задачу решают уже несколько администраторов, согласовывая имена между собой неформальным способом. Однако если сеть расположена в разных городах или странах, то администраторам каждой части сети нужно придумать способ именования, который позволил бы им давать имена новым компьютерам независимо от других администраторов, обеспечивая в то же время уникальность имен для всей сети. Самый надежный способ решения этой задачи - отказ от плоских имен в принципе.

Широковещательный способ установления соответствия между символьными именами и локальными адресами хорошо работает только в небольшой локальной сети, не разделенной на подсети. В крупных сетях, где общая широковещательность не поддерживается, нужен другой способ разрешения символьных имен. Обычно хорошей альтернативой широковещательности является применение централизованной службы, поддерживающей соответствие между различными типами адресов всех компьютеров сети. Компания Microsoft для своей корпоративной операционной системы Windows NT разработала централизованную службу WINS, которая поддерживает базу данных NetBIOS-имен и соответствующих им IP-адресов.

Для эффективной организации именования компьютеров в больших сетях естественным является применение иерархических составных имен.

В стеке TCP/IP применяется доменная система имен, которая имеет иерархическую древовидную структуру, допускающую использование в имени произвольного количества составных частей (рис. 5.11).

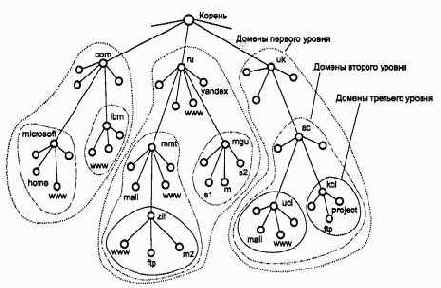

Рис. 5.11. Пространство доменных имен

Иерархия доменных имен аналогична иерархии имен файлов, принятой во многих популярных файловых системах. Дерево имен начинается с корня, обозначаемого здесь точкой (.). Затем следует старшая символьная часть имени, вторая по старшинству символьная часть имени и т. д. Младшая часть имени соответствует конечному узлу сети. В отличие от имен файлов, при записи которых сначала указывается самая старшая составляющая, затем составляющая более низкого уровня и т. д., запись доменного имени начинается с самой младшей составляющей, а заканчивается самой старшей.


Составные части доменного имени отделяется друг от друга точкой. Например, в имени partnering.microsoft.com составляющая partnering является именем одного из компьютеров в домене Microsoft.com.

Разделение имени на части позволяет разделить административную ответственность за назначение уникальных имен между различными людьми или организациями в пределах своего уровня иерархии. Так, для примера, приведенного на рис. 5.11, один человек может нести ответственность за то, чтобы все имена, которые имеют окончание «та», имели уникальную следующую вниз по иерархии часть. Если этот человек справляется со своими обязанностями, то все имена типа www.ru, mail.mmt.ru или m2.zil.mmt.ru будут отличаться второй по старшинству частью.

Разделение административной ответственности позволяет решить проблему образования уникальных имен без взаимных консультаций между организациями, отвечающими за имена одного уровня иерархии. Очевидно, что должна существовать одна организация, отвечающая за назначение имен верхнего уровня иерархии.

Совокупность имен, у которых несколько старших составных частей совпадают, образуют домен имен (domain). Например, имена wwwl.zil.mmt.ru, ftp.zil.mmt.ru, yandex.ru и sl.mgu.ru входят в домен ru, так как все эти имена имеют одну общую старшую часть - имя ru. Другим примером является домен mgu.ru. Из представленных на рис. 5.11 имен в него входят имена sl.mgu.ru, s2.mgu.ru и rn.mgu.ru. Этот домен образуют имена, у которых две старшие части всегда равны rngu.ru. Имя www.mmt.ru в домен mgu.ru не входит, так как имеет отличающуюся составляющую mmt.

ВНИМАНИЕ Термин «домен» очень многозначен, поэтому его нужно трактовать в рамках определенного контекста. Кроме доменов имен стека TCP/IP в компьютерной литературе также часто упоминаются домены Windows NT, домены коллизий н некоторые другие. Общим у всех этих терминов является то, что они описывают некоторое множество компьютеров, обладающее каким-либо определенным свойством.

Если один домен входит в другой домен как его составная часть, то такой домен могут называть поддоменом (subdomain), хотя название домен за ним также остается.


Обычно поддомен называют по имени той его старшей составляющей, которая отличает его от других поддоменов. Например, поддомен mmt.ru обычно называют поддоменом (или доменом) mmt. Имя поддомену назначает администратор вышестоящего домена. Хорошей аналогией домена является каталог файловой системы.

Если в каждом домене и поддомене обеспечивается уникальность имен следующего уровня иерархии, то и вся система имен будет состоять из уникальных имен.

По аналогии с файловой системой, в доменной системе имен различают краткие имена, относительные имена и полные доменные имена. Краткое имя - это имя конечного узла сети: хоста или порта маршрутизатора. Краткое имя - это лист дерева имен. Относительное имя - это составное имя, начинающееся с некоторого уровня иерархии, но не самого верхнего. Например, wwwi.zil - это относительное имя. Полное доменное имя (fully qualified domain name, FQJDN)

включает составляющие всех уровней иерархии, начиная от краткого имени и кончая корневой точкой: wwwl.zil.mmt.ru.

Необходимо подчеркнуть, что компьютеры входят в домен в соответствии со своими составными именами, при этом они могут иметь совершенно различные IP-адреса, принадлежащие к различным сетям и подсетям. Например, в домен mgu.ru могут входить хосты с адресами 132.13.34.15, 201.22.100.33,14.0.0.6. Доменная система имен реализована в сети Internet, но она может работать и как автономная система имен в крупной корпоративной сети, использующей стек TCP/IP, но не связанной с Internet.

В Internet корневой домен управляется центром InterNIC. Домены верхнего уровня назначаются для каждой страны, а также на организационной основе. Имена этих доменов должны следовать международному стандарту ISO 3166. Для обозначения стран используются трехбуквенные и двухбуквенные аббревиатуры, а для различных типов организаций - следующие обозначения:

corn - коммерческие организации (например, microsoft.com);

edu - образовательные (например, mitedu);

gov - правительственные организации (например, nsf.gov);

org - некоммерческие организации (например, fidonet.org);

net - организации, поддерживающие сети (например, nsf.net).

Каждый домен администрируется отдельной организацией, которая обычно разбивает свой домен на поддомены и передает функции администрирования этих поддоменов другим организациям. Чтобы получить доменное имя, необходимо зарегистрироваться в какой-либо организации, которой InterNIC делегировал свои полномочия по распределению имен доменов. В России такой организацией является РосНИИРОС, которая отвечает за делегирование имен поддоменов в домене ru.


Организация совместного использования линий связи


Только в сети с полносвязной топологией для соединения каждой пары компьютеров имеется отдельная линия связи. Во всех остальных случаях неизбежно возникает вопрос о том, как организовать совместное использование линий связи несколькими компьютерами сети. Как и всегда при разделении ресурсов, главной целью здесь является удешевление сети.

В вычислительных сетях используют как индивидуальные линии связи между компьютерами, так и разделяемые (shared), когда одна линия связи попеременно используется несколькими компьютерами. В случае применения разделяемых линий связи (часто используется также термин разделяемая среда передачи данных - shared media) возникает комплекс проблем, связанных с их совместным использованием, который включает как чисто электрические проблемы обеспечения нужного качества сигналов при подключении к одному и тому же проводу нескольких приемников и передатчиков, так и логические проблемы разделения во времени доступа к этим линиям.

Классическим примером сети с разделяемыми линиями связи являются сети с топологией «общая шина», в которых один кабель совместно используется всеми компьютерами сети. Ни один из компьютеров сети в принципе не может индивидуально, независимо от всех других компьютеров сети, использовать кабель, так как при одновременной передаче данных сразу несколькими узлами сигналы смешиваются и искажаются. В топологиях «кольцо» или «звезда» индивидуальное использование линий связи, соединяющих компьютеры, принципиально возможно, но эти кабели часто также рассматривают как разделяемые для всех компьютеров сети, так что, например, только один компьютер кольца имеет право в данный момент времени отправлять по кольцу пакеты другим компьютерам.

Существуют различные способы решения задачи организации совместного доступа к разделяемым линиям связи. Внутри компьютера проблемы разделения линий связи между различными модулями также существуют - примером является доступ к системной шине, которым управляет либо процессор, либо специальный арбитр шины.
В сетях организация совместного доступа к линиям связи имеет свою специфику из-за существенно большего времени распространения сигналов по длинным проводам, к тому же это время для различных пар компьютеров может быть различным. Из-за этого процедуры согласования доступа к линии связи могут занимать слишком большой промежуток времени и приводить к значительным потерям производительности сети.

Несмотря на все эти сложности, в локальных сетях разделяемые линии связи используются очень часто. Этот подход, в частности, реализован в широко распространенных классических технологиях Ethernet и Token Ring. Однако в последние годы наметилась тенденция отказа от разделяемых сред передачи данных и в локальных сетях. Это связано с тем, что за достигаемое таким образом удешевление сети приходится расплачиваться производительностью.

Сеть с разделяемой средой при большом количестве узлов будет работать всегда медленнее, чем аналогичная сеть с индивидуальными линиями связи, так как пропускная способность индивидуальной линии связи достается одному компьютеру, а при ее совместном использовании - делится на все компьютеры сети.

Часто с такой потерей производительности мирятся ради увеличения экономической эффективности сети. Не только в классических, но и в совсем новых технологиях, разработанных для локальных сетей, сохраняется режим разделяемых линий связи. Например, разработчики технологии Gigabit Ethernet, принятой в 1998 году в качестве нового стандарта, включили режим разделения передающей среды в свои спецификации наряду с режимом работы по индивидуальным линиям связи.

При использовании индивидуальных линий связи в полносвязных топологиях конечные узлы должны иметь по одному порту на каждую линию связи. В звездообразных топологиях конечные узлы могут подключаться индивидуальными линиями связи к специальному устройству - коммутатору. В глобальных сетях коммутаторы использовались уже на начальном этапе, а в локальных сетях - с начала 90-х годов. Коммутаторы приводят к существенному удорожанию локальной сети, поэтому пока их применение ограничено, но по мере снижения стоимости коммутации этот подход, возможно, вытеснит применение разделяемых линий связи.


Необходимо подчеркнуть, что индивидуальными в таких сетях являются только линии связи между конечными узлами и коммутаторами сети, а связи между коммутаторами остаются разделяемыми, так как по ним передаются сообщения разных конечных узлов (рис. 1.12).

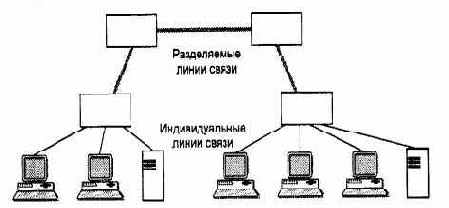

Рис. 1.12. Индивидуальные и разделяемые линии связи в сетях на основе коммутаторов

В глобальных сетях отказ от разделяемых линий связи объясняется техническими причинами. Здесь большие временные задержки распространения сигналов принципиально ограничивают применимость техники разделения линии связи. Компьютеры могут затратить больше времени на переговоры о том, кому сейчас можно использовать линию связи, чем непосредственно на передачу данных по этой линии связи. Однако это не относится к линиям связи типа «коммутатор - коммутатор». В этом случае только два коммутатора борются за доступ к линии связи, и это существенно упрощает задачу организации совместного использования линии.


Основной уровень


Поскольку на сетевом уровне не устанавливаются соединения, то нет никаких гарантий, что все пакеты будут доставлены в место назначения целыми и невредимыми или придут в том же порядке, в котором они были отправлены. Эту задачу -обеспечение надежной информационной связи между двумя конечными узлами -решает основной уровень стека TCP/IP, называемый также транспортным.

На этом уровне функционируют протокол управления передачей TCP (Transmission Control Protocol) и протокол дейтаграмм пользователя UDP (User Datagram Protocol). Протокол TCP обеспечивает надежную передачу сообщений между удаленными прикладными процессами за счет образования логических соединений. Этот протокол позволяет равноранговым объектам на компьютере-отправителе и компьютере-получателе поддерживать обмен данными в дуплексном режиме. TCP позволяет без ошибок доставить сформированный на одном из компьютеров поток байт в любой другой компьютер, входящий в составную сеть. TCP делит поток байт на части - сегменты, и передает их ниже лежащему уровню межсетевого взаимодействия. После того как эти сегменты будут доставлены средствами уровня межсетевого взаимодействия в пункт назначения, протокол TCP снова соберет их в непрерывный поток байт.

Протокол UDP обеспечивает передачу прикладных пакетов дейтаграммным способом, как и главный протокол уровня межсетевого взаимодействия IP, и выполняет только функции связующего звена (мультиплексора) между сетевым протоколом и многочисленными службами прикладного уровня или пользовательскими процессами.



Основные функции протокола IP


Основу транспортных средств стека протоколов TCP/IP составляет протокол межсетевого взаимодействия (Internet Protocol, IP).

Он обеспечивает передачу дейтаграмм от отправителя к получателям через объединенную систему компьютерных сетей.

Название данного протокола - Intrenet Protocol - отражает его суть: он должен передавать пакеты между сетями. В каждой очередной сети, лежащей на пути перемещения пакета, протокол IP вызывает средства транспортировки, принятые в этой сети, чтобы с их помощью передать этот пакет на маршрутизатор, ведущий к следующей сети, или непосредственно на узел-получатель.

Протокол IP относится к протоколам без установления соединений. Перед IP не ставится задача надежной доставки сообщений от отправителя к получателю. Протокол IP обрабатывает каждый IP-пакет как независимую единицу, не имеющую связи ни с какими другими IP-пакетами. В протоколе IP нет механизмов, обычно применяемых для увеличения достоверности конечных данных: отсутствует квитирование - обмен подтверждениями между отправителем и получателем, нет процедуры упорядочивания, повторных передач или других подобных функций. Если во время продвижения пакета произошла какая-либо ошибка, то протокол IP по своей инициативе ничего не предпринимает для исправления этой ошибки. Например, если на промежуточном маршрутизаторе пакет был отброшен по причине истечения времени жизни или из-за ошибки в контрольной сумме, то модуль IP не пытается заново послать испорченный или потерянный пакет. Все вопросы обеспечения надежности доставки данных по составной сети в стеке TCP/IP решает протокол TCP, работающий непосредственно над протоколом IP. Именно TCP организует повторную передачу пакетов, когда в этом возникает необходимость.

Важной особенностью протокола IP, отличающей его от других сетевых протоколов (например, от сетевого протокола IPX), является его способность выполнять динамическую фрагментацию пакетов при передаче их между сетями с различными, максимально допустимыми значениями поля данных кадров MTU. Свойство фрагментации во многом способствовало тому, что протокол IP смог занять доминирующие позиции в сложных составных сетях.

Имеется прямая связь между функциональной сложностью протокола и сложностью заголовка пакетов, которые этот протокол использует. Это объясняется тем, что основные служебные данные, на основании которых протокол выполняет то или иное действие, переносятся между двумя модулями, реализующими этот протокол на разных машинах, именно в полях заголовков пакетов. Поэтому очень полезно изучить назначение каждого поля заголовка IP-пакета, и это изучение дает не только формальные знания о структуре пакета, но и объясняет все основные режимы работы протокола по обработке и передаче IP-дейтаграмм.



Основные генераторы широковещательного трафика (Top Broadcasters)


Функция выявляет станции сети, которые больше остальных генерируют кадры с широковещательными и групповыми адресами.



Основные характеристики технологии


Сети Token Ring, так же как и сети Ethernet, характеризует разделяемая среда передачи данных, которая в данном случае состоит из отрезков кабеля, соединяющих все станции сети в кольцо. Кольцо рассматривается как общий разделяемый ресурс, и для доступа к нему требуется не случайный алгоритм, как в сетях Ethernet, а детерминированный, основанный на передаче станциям права на использование кольца в определенном порядке. Это право передается с помощью кадра специального формата, называемого маркером

или токеном (token).

Технология Token Ring был разработана компанией IBM в 1984 году, а затем передана в качестве проекта стандарта в комитет IEEE 802, который на ее основе принял в 1985 году стандарт 802.5. Компания IBM использует технологию Token Ring в качестве своей основной сетевой технологии для построения локальных сетей на основе компьютеров различных классов - мэйнфреймов, мини-компьютеров и персональных компьютеров. В настоящее время именно компания IBM является основным законодателем моды технологии Token Ring, производя около 60 % сетевых адаптеров этой технологии.

Сети Token Ring работают с двумя битовыми скоростями - 4 и 16 Мбит/с. Смешение станций, работающих на различных скоростях, в одном кольце не допускается. Сети Token Ring, работающие со скоростью 16 Мбит/с, имеют некоторые усовершенствования в алгоритме доступа по сравнению со стандартом 4 Мбит/с.

Технология Token Ring является более сложной технологией, чем Ethernet. Она обладает свойствами отказоустойчивости. В сети Token Ring определены процедуры контроля работы сети, которые используют обратную связь кольцеобразной структуры - посланный кадр всегда возвращается в станцию - отправитель. В некоторых случаях обнаруженные ошибки в работе сети устраняются автоматически, например может быть восстановлен потерянный маркер. В других случаях ошибки только фиксируются, а их устранение выполняется вручную обслуживающим персоналом.

Для контроля сети одна из станций выполняет роль так называемого активного монитора. Активный монитор выбирается во время инициализации кольца как станция с максимальным значением МАС-адреса, Если активный монитор выходит из строя, процедура инициализации кольца повторяется и выбирается новый активный монитор. Чтобы сеть могла обнаружить отказ активного монитора, последний в работоспособном состоянии каждые 3 секунды генерирует специальный кадр своего присутствия. Если этот кадр не появляется в сети более 7 секунд, то остальные станции сети начинают процедуру выборов нового активного монитора.

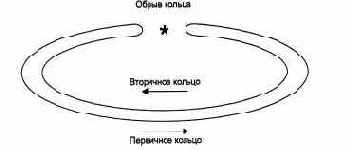

Рис. 3.16. Реконфигурация колец FDDI при отказе

В стандартах FDDI много внимания отводится различным процедурам, которые позволяют определить наличие отказа в сети, а затем произвести необходимую реконфигурацию. Сеть FDDI может полностью восстанавливать свою работоспособность в случае единичных отказов ее элементов. При множественных отказах сеть распадается на несколько не связанных сетей. Технология FDDI дополняет механизмы обнаружения отказов технологии Token Ring механизмами реконфигурации пути передачи данных в сети, основанными на наличии резервных связей, обеспечиваемых вторым кольцом.

Кольца в сетях FDDI рассматриваются как общая разделяемая среда передачи данных, поэтому для нее определен специальный метод доступа. Этот метод очень близок к методу доступа сетей Token Ring и также называется методом маркерного (или токенного) кольца - token ring.

Отличия метода доступа заключаются в том, что время удержания маркера в сети FDDI не является постоянной величиной, как в сети Token Ring. Это время зависит от загрузки кольца - при небольшой загрузке оно увеличивается, а при больших перегрузках может уменьшаться до нуля. Эти изменения в методе доступа касаются только асинхронного трафика, который не критичен к небольшим задержкам передачи кадров. Для синхронного трафика время удержания маркера по-прежнему остается фиксированной величиной. Механизм приоритетов кадров, аналогичный принятому в технологии Token Ring, в технологии FDDI отсутствует. Разработчики технологии решили, что деление трафика на 8 уровней приоритетов избыточно и достаточно разделить трафик на два класса - асинхронный и синхронный, последний из которых обслуживается всегда, даже при перегрузках кольца.

В остальном пересылка кадров между станциями кольца на уровне MAC полностью соответствует технологии Token Ring. Станции FDDI применяют алгоритм раннего освобождения маркера, как и сети Token Ring со скоростью 16 Мбит/с.

Адреса уровня MAC имеют стандартный для технологий IEEE 802 формат. Формат кадра FDDI близок к формату кадра Token Ring, основные отличия заключаются в отсутствии полей приоритетов.


Признаки распознавания адреса, копирования кадра и ошибки позволяют сохранить имеющиеся в сетях Token Ring процедуры обработки кадров станцией-отправителем, промежуточными станциями и станцией-получателем.

На рис. 3.17 приведено соответствие структуры протоколов технологии FDDI семиуровневой модели OSI. FDDI определяет протокол физического уровня и протокол подуровня доступа к среде (MAC) канального уровня. Как и во многих других технологиях локальных сетей, в технологии FDDI используется протокол подуровня управления каналом данных LLC, определенный в стандарте IEEE 802.2. Таким образом, несмотря на то что технология FDDI была разработана и стандартизована институтом ANSI, а не комитетом IEEE, она полностью вписывается в структуру стандартов 802.



Рис. 3.17. Структура протоколов технологии FDDI

Отличительной особенностью технологии FDDI является уровень управления станцией - Station Management (SMT). Именно уровень SMT выполняет все функции по управлению и мониторингу всех остальных уровней стека протоколов FDDI. В управлении кольцом принимает участие каждый узел сети FDDI. Поэтому все узлы обмениваются специальными кадрами SMT для управления сетью.

Отказоустойчивость сетей FDDI обеспечивается протоколами и других уровней: с помощью физического уровня устраняются отказы сети по физическим причинам, например из-за обрыва кабеля, а с помощью уровня MAC - логические отказы сети, например потеря нужного внутреннего пути передачи маркера и кадров данных между портами концентратора.


Основные и дополнительные функции концентраторов


Практически во всех современных технологиях локальных сетей определено устройство, которое имеет несколько равноправных названий - концентратор (concentrator), хаб (hub), повторитель (repeator). В зависимости от области применения этого устройства в значительной степени изменяется состав его функций и конструктивное исполнение. Неизменной остается только основная функция - это повторение кадра либо на всех портах (как определено в стандарте Ethernet), либо только на некоторых портах, в соответствии с алгоритмом, определенным соответствующим стандартом.

Концентратор обычно имеет несколько портов, к которым с помощью отдельных физических сегментов кабеля подключаются конечные узлы сети - компьютеры. Концентратор объединяет отдельные физические сегменты сети в единую разделяемую среду, доступ к которой осуществляется в соответствии с одним из рассмотренных протоколов локальных сетей - Ethernet, Token Ring и т. п. Так как логика доступа к разделяемой среде существенно зависит от технологии, то для каждого типа технологии выпускаются свои концентраторы - Ethernet; Token Ring;

FDDI и 100VG-AnyLAN. Для конкретного протокола иногда используется свое, узкоспециализированное название этого устройства, более точно отражающее его функции или же использующееся в силу традиций, например, для концентраторов Token Ring характерно название MSAU.

Каждый концентратор выполняет некоторую основную функцию, определенную в соответствующем протоколе той технологии, которую он поддерживает. Хотя эта функция достаточно детально определена в стандарте технологии, при ее реализации концентраторы разных производителей могут отличаться такими деталями, как количество портов, поддержка нескольких типов кабелей и т. п.

Кроме основной функции концентратор может выполнять некоторое количество дополнительных функций, которые либо в стандарте вообще не определены, либо являются факультативными. Например, концентратор Token Ring может выполнять функцию отключения некорректно работающих портов и перехода на резервное кольцо, хотя в стандарте такие его возможности не описаны.
Концентратор оказался удобным устройством для выполнения дополнительных функций, облегчающих контроль и эксплуатацию сети.

Рассмотрим особенности реализации основной функции концентратора на примере концентраторов Ethernet.

В технологии Ethernet устройства, объединяющие несколько физических сегментов коаксиального кабеля в единую разделяемую среду, использовались давно и получили название «повторителей» по своей основной функции - повторению на всех своих портах сигналов, полученных на входе одного из портов. В сетях на основе коаксиального кабеля обычными являлись двухпортовые повторители, соединяющие только два сегмента кабеля, поэтому термин концентратор к ним обычно не применялся.

С появлением спецификации 10Base-T для витой пары повторитель стал неотъемлемой частью сети Ethernet, так как без него связь можно было организовать только между двумя узлами сети. Многопортовые повторители Ethernet на витой паре стали называть концентраторами или хабами, так как в одном устройстве действительно концентрировались связи между большим количеством узлов сети. Концентратор Ethernet обычно имеет от 8 до 72 портов, причем основная часть портов предназначена для подключения кабелей на витой паре. На рис. 4.5 показан типичный концентратор Ethernet, рассчитанный на образование небольших сегментов разделяемой среды. Он имеет 16 портов стандарта 10Base-T с разъемами RJ-45, а также один порт AUI для подключения внешнего трансивера. Обычно к этому порту подключается трансивер, работающий на коаксиал или оптоволокно. С помощью этого трансивера концентратор подключается к магистральному кабелю, соединяющему несколько концентраторов между собой, либо таким образом обеспечивается подключение станции, удаленной от концентратора более чем на 100 м.

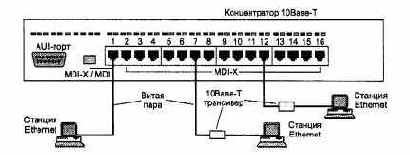

Рис. 4.5.

Концентратор Ethernet

Для соединения концентраторов технологии 10Base-T между собой в иерархическую систему коаксиальный или оптоволоконный кабель не обязателен, можно применять те же порты, что и для подключения конечных станций, с учетом одного обстоятельства.


Дело в том, что обычный порт RJ-45, предназначенный для подключения сетевого адаптера и называемый MDI-X (кроссированный MDI), имеет инвертированную разводку контактов разъема, чтобы сетевой адаптер можно было подключить к концентратору с помощью стандартного соединительного кабеля, не кроссирующего контакты (рис. 4.6). В случае соединения концентраторов через стандартный порт MDI-X приходится использовать нестандартный кабель с перекрестным соединением пар. Поэтому некоторые изготовители снабжают концентратор выделенным портом MDI, в котором нет кроссирования пар. Таким образом, два концентратора можно соединить обычным некроссированным кабелем, если это делать через порт MDI-X одного концентратора и порт MDI второго. Чаще один порт концентратора может работать и как порт MDI-X, и как порт MDI, в зависимости от положения кнопочного переключателя, как это показано в нижней части рис. 4.6.

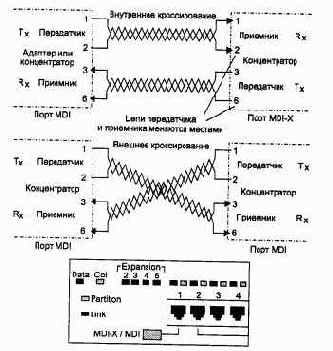

Рис. 4.6.

Соединения типа «станция-концентратор» и «концентратор-концентратор» на витой паре

Многопортовый повторитель-концентратор Ethernet может по-разному рассматриваться при использовании правила 4-х хабов. В большинстве моделей все порты связаны с единственным блоком повторения, и при прохождении сигнала между двумя портами повторителя блок повторения вносит задержку всего один раз. Поэтому такой концентратор нужно считать одним повторителем с ограничениями, накладываемыми правилом 4-х хабов. Но существуют и другие модели повторителей, в которых на несколько портов имеется свой блок повторения. В таком случае каждый блок повторения нужно считать отдельным повторителем и учитывать его отдельно в правиле 4-х хабов.

Некоторые отличия могут демонстрировать модели концентраторов, работающие на одномодовый волоконно-оптический кабель. Дальность сегмента кабеля, поддерживаемого концентратором FDDI, на таком кабеле может значительно отличаться в зависимости от мощности лазерного излучателя - от 10 до 40 км.

Однако если существующие различия при выполнении основной функции концентраторов не столь велики, то их намного превосходит разброс в возможностях реализации концентраторами дополнительных функций.


Основные отправители (Top Sendes)


Функция позволяет отслеживать наиболее активные передающие узлы локальной сети. Прибор можно настроить на фильтрацию по единственному адресу и выявить список основных отправителей кадров для данной станции. Данные отражаются на дисплее в виде диаграммы вместе с перечнем основных отправителей кадров.



Основные получатели (Top Receivers)


Функция позволяет следить за наиболее активными узлами-получателями сети. Информация отображается в виде, аналогичном приведенному выше.



Основные понятия и определения


Хотя в основе локальных и глобальных вычислительных сетей лежит один и тот же метод - метод коммутации пакетов, глобальные сети имеют достаточно много отличий от локальных сетей. Эти отличия касаются как принципов работы (например, принципы маршрутизации почти во всех типах глобальных сетей, кроме сетей TCP/IP, основаны на предварительном образовании виртуального канала), так и терминологии. Поэтому целесообразно изучение глобальных сетей начать с основных понятий и определений.



Основные принципы технологии АТМ


Сеть АТМ имеет классическую структуру крупной территориальной сети - конечные станции соединяются индивидуальными каналами с коммутаторами нижнего уровня, которые в свою очередь соединяются с коммутаторами более высоких уровней. Коммутаторы АТМ пользуются 20-байтными адресами конечных узлов для маршрутизации трафика на основе техники виртуальных каналов. Для частных сетей АТМ определен протокол маршрутизации PNNI (Private NNI), с помощью которого коммутаторы могут строить таблицы маршрутизации автоматически. В публичных сетях АТМ таблицы маршрутизации могут строиться администраторами вручную, как и в сетях Х.25, или могут поддерживаться протоколом PNNI.

Коммутация пакетов происходит на основе идентификатора виртуального канала (Virtual Channel Identifier, VCI), который назначается соединению при его установлении и уничтожается при разрыве соединения. Адрес конечного узла АТМ, на основе которого прокладывается виртуальный канал, имеет иерархическую структуру, подобную номеру в телефонной сети, и использует префиксы, соответствующие кодам стран, городов, сетям поставщиков услуг и т. п., что упрощает маршрутизацию запросов установления соединения, как и при использовании агрегированных IP-адресов в соответствии с техникой CIDR.

Виртуальные соединения могут быть постоянными (Permanent Virtual Circuit, PVC) и коммутируемыми (Switched Virtual Circuit, SVC). Для ускорения коммутации в больших сетях используется понятие виртуального пути - Virtual Path, который объединяет виртуальные каналы, имеющие в сети АТМ общий маршрут между исходным и конечным узлами или общую часть маршрута между некоторыми двумя коммутаторами сети. Идентификатор виртуального пути (Virtual Path Identifier, VPI) является старшей частью локального адреса и представляет собой общий префикс для некоторого количества различных виртуальных каналов. Таким образом, идея агрегирования адресов в технологии АТМ применена на двух уровнях - на уровне адресов конечных узлов (работает на стадии установления виртуального канала) и на уровне номеров виртуальных каналов (работает при передаче данных по имеющемуся виртуальному каналу).


Соединения конечной станции АТМ с коммутатором нижнего уровня определяются стандартом UNI (User Network Interface). Спецификация UNI определяет структуру пакета, адресацию станций, обмен управляющей информацией, уровни протокола АТМ, способы установления виртуального канала и способы управления трафиком. В настоящее время принята версия UNI 4.0, но наиболее распространенной версией, поддерживаемой производителями оборудования, является версия UNI 3.1.

Стандарт АТМ не вводит свои спецификации на реализацию физического уровня. Здесь он основывается на технологии SDH/SONET, принимая ее иерархию скоростей. В соответствии с этим начальная скорость доступа пользователя сети - это скорость ОС-3 155 Мбит/с. Организация АТМ Forum определила для АТМ не все иерархии скоростей SDH, а только скорости ОС-3 и ОС-12 (622 Мбит/с). На скорости 155 Мбит/с можно использовать не только волоконно-оптический кабель, но и неэкранированную витую пару категории 5. На скорости 622 Мбит/с допустим только волоконно-оптический кабель, причем как SMF, так и MMF.

Имеются и другие физические интерфейсы к сетям АТМ, отличные от SDH/ SONET. К ним относятся интерфейсы Т1/Е1 и ТЗ/ЕЗ, распространенные в глобальных сетях, и интерфейсы локальных сетей - интерфейс с кодировкой 4В/5В со скоростью 100 Мбит/с (FDDI) и интерфейс со скоростью 25 Мбит/с, предложенный компанией IBM и утвержденный АТМ Forum. Кроме того, для скорости 155,52 Мбит/с определен так называемый «cell-based» физический уровень, то есть уровень, основанный на ячейках, а не на кадрах SDH/SONET. Этот вариант физического уровня не использует кадры SDH/SONET, а отправляет по каналу связи непосредственно ячейки формата АТМ, что сокращает накладные расходы на служебные данные, но несколько усложняет задачу синхронизации приемника с передатчиком на уровне ячеек.

Все перечисленные выше характеристики технологии АТМ не свидетельствуют о том, что это некая «особенная» технология, а скорее представляют ее как типичную технологию глобальных сетей, основанную на технике виртуальных каналов.


Особенности же технологии АТМ лежат в области качественного обслуживания разнородного трафика и объясняются стремлением решить задачу совмещения в одних и тех же каналах связи и в одном и том же коммуникационном оборудовании компьютерного и мультимедийного трафика таким образом, чтобы каждый тип трафика получил требуемый уровень обслуживания и не рассматривался как «второстепенный».

Трафик вычислительных сетей имеет ярко выраженный асинхронный и пульсирующий характер. Компьютер посылает пакеты в сеть в случайные моменты времени, по мере возникновения в этом необходимости. При этом интенсивность посылки пакетов в сеть и их размер могут изменяться в широких пределах - например, коэффициент пульсаций трафика (отношения максимальной мгновенной интенсивности трафика к его средней интенсивности) протоколов без установления соединений может доходить до 200, а протоколов с установлением соединений - до 20. Чувствительность компьютерного трафика к потерям данных высокая, так как без утраченных данных обойтись нельзя и их необходимо восстановить за счет повторной передачи.

Мультимедийный трафик, передающий, например, голос или изображение, характеризуется низким коэффициентом пульсаций, высокой чувствительностью к задержкам передачи данных (отражающихся на качестве воспроизводимого непрерывного сигнала) и низкой чувствительностью к потерям данных (из-за инерционности физических процессов потерю отдельных замеров голоса или кадров изображения можно компенсировать сглаживанием на основе предыдущих и последующих значений).

Сложность совмещения компьютерного и мультимедийного трафика с диаметрально противоположными характеристиками хорошо видна на рис. 6.29.

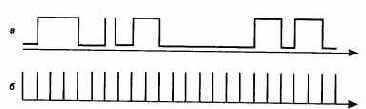

Рис. 6.29. Два типа трафика: а - компьютерный; б- мультимедийный

На возможности совмещения этих двух видов трафика большое влияние оказывает размер компьютерных пакетов. Если размер пакета может меняться в широком диапазоне (например, от 29 до 4500 байт, как в технологии FDDI), то даже при придании голосовым пакетам высшего приоритета обслуживания в коммутаторах время ожидания компьютерного пакета может оказаться недопустимо высоким.


Например, пакет в 4500 байт будет передаваться в выходной порт на скорости 2 Мбит/с (максимальная скорость работы порта коммутатора frame relay) 18 мс. При совмещении трафика за это время необходимо через этот же порт передать 144 замера голоса. Прерывать передачу пакета в сетях нежелательно, так как при распределенном характере сети накладные расходы на оповещение соседнего коммутатора о прерывании пакета, а потом - о возобновлении передачи пакета с прерванного места оказываются слишком большими.

Подход, реализованный в технологии АТМ, состоит в передаче любого вида трафика - компьютерного, телефонного или видео - пакетами фиксированной и очень маленькой длины в 53 байта. Пакеты АТМ называют ячейками - cell. Поле данных ячейки занимает 48 байт, а заголовок - 5 байт.

Чтобы пакеты содержали адрес узла назначения и в то же время процент служебной информации не превышал размер поля данных пакета, в технологии АТМ применен стандартный для глобальных вычислительных сетей прием - передача ячеек в соответствии с техникой виртуальных каналов с длиной номера виртуального канала в 24 бит, что вполне достаточно для обслуживания большого количества виртуальных соединений каждым портом коммутатора глобальной (может быть всемирной) сети АТМ.

Размер ячейки АТМ является результатом компромисса между телефонистами и компьютерщиками - первые настаивали на размере поля данных в 32 байта, а вторые - в 64 байта.

Чем меньше пакет, тем легче имитировать услуги каналов с постоянной битовой скоростью, которая характерна для телефонных сетей. Ясно, что при отказе от жестко синхронизированных временных слотов для каждого канала идеальной синхронности добиться будет невозможно, однако чем меньше размер пакета, тем легче этого достичь.

Для пакета, состоящего из 53 байт, при скорости в 155 Мбит/с время передачи кадра на выходной порт составляет менее 3 мкс. Так что эта задержка не очень существенна для трафика, пакеты которого должны передаваться каждые 125 мкс.

Однако на выбор размера ячейки большее влияние оказала не величина ожидания передачи ячейки, а задержка пакетизации. Задержка пакетизации - это время, в течение которого первый замер голоса ждет момента окончательного формирования пакета и отправки его по сети.


При размере поля данных в 48 байт одна ячейка АТМ обычно переносит 48 замеров голоса, которые делаются с интервалом в 125 мкс. Поэтому первый замер должен ждать примерно 6 мс, прежде чем ячейка будет отправлена по сети. Именно по этой причине телефонисты боролись за уменьшения размера ячейки, так как 6 мс - это задержка, близкая к пределу, за которым начинаются нарушения качества передачи голоса. При выборе размера ячейки в 32 байта задержка пакетизации составила бы 4 мс, что гарантировало бы более качественную передачу голоса. А стремление компьютерных специалистов увеличить поле данных до 64 байт вполне понятно - при этом повышается полезная скорость передачи данных. Избыточность служебных данных при использовании 48-байтного поля данных составляет 10 %, а при использовании 32-байтного поля данных она сразу повышается до 16 %.

Выбор для передачи данных любого типа небольшой ячейки фиксированного размера еще не решает задачу совмещения разнородного трафика в одной сети, а только создает предпосылки для ее решения. Для полного решения этой задачи технология АТМ привлекает и развивает идеи заказа пропускной способности и качества обслуживания, реализованные в технологии frame relay. Но если сеть frame relay изначально была предназначена для передачи только пульсирующего компьютерного трафика (в связи с этим для сетей frame relay так трудно дается стандартизация передачи голоса), то разработчики технологии АТМ проанализировали всевозможные образцы трафика, создаваемые различными приложениями, и выделили 4 основных класса трафика, для которых разработали различные механизмы резервирования и поддержания требуемого качества обслуживания.

Класс трафика (называемый также классом услуг - service class) качественно характеризует требуемые услуги по передаче данных через сеть АТМ. Если приложение указывает сети, что требуется, например, передача голосового трафика, то из этого становится ясно, что особенно важными для пользователя будут такие показатели качества обслуживания, как задержки и вариации задержек ячеек, существенно влияющие на качество переданной информации - голоса или изображения, а потеря отдельной ячейки с несколькими замерами не так уж важна, так как, например, воспроизводящее голос устройство может аппроксимировать недостающие замеры и качество пострадает не слишком.


Требования к синхронности передаваемых данных очень важны для многих приложений - не только голоса, но и видеоизображения, и наличие этих требований стало первым критерием для деления трафика на классы.

Другим важным параметром трафика, существенно влияющим на способ его передачи через сеть, является величина его пульсаций. Разработчики технологии АТМ решили выделить два различных типа трафика в отношении этого параметра - трафик с постоянной битовой скоростью (Constant Bit Rate, CBR) и трафик с переменной битовой скоростью (Variable Bit Rate, VBR).

К разным классам были отнесены трафики, порождаемые приложениями, использующими для обмена сообщениями протоколы с установлением соединений и без установления соединений. В первом случае данные передаются самим приложением достаточно надежно, как эго обычно делают протоколы с установлением соединения, поэтому от сети АТМ высокой надежности передачи не требуется. А во втором случае приложение работает без установления соединения и восстановлением потерянных и искаженных данных не занимается, что предъявляет повышенные требования к надежности передачи ячеек сетью АТМ.

В результате было определено пять классов трафика, отличающихся следующими качественными характеристиками:

наличием или отсутствием пульсации трафика, то есть трафики CBR или VBR;

требованием к синхронизации данных между передающей и принимающей сторонами;

типом протокола, передающего свои данные через сеть АТМ, - с установлением соединения или без установления соединения (только для случая передачи компьютерных данных). Основные характеристики классов трафика АТМ приведены в табл. 6.4.

Таблица 6.4. Классы трафика АТМ



Очевидно, что только качественных характеристик, задаваемых классом трафика, для описания требуемых услуг оказывается недостаточно. В технологии АТМ для каждого класса трафика определен набор количественных параметров, которые приложение должно задать. Например, для трафика класса А необходимо указать постоянную скорость, с которой приложение будет посылать данные в сеть, а для трафика класса В - максимально возможную скорость, среднюю скорость и максимально возможную пульсацию.


Для голосового трафика можно не только указать на важность синхронизации между передатчиком и приемником, но и количественно задать верхние границы задержки и вариации задержки ячеек.

В технологии АТМ поддерживается следующий набор основных количественных параметров:

Peak Cell Rate (PCR) - максимальная скорость передачи данных;

Sustained Cell Rate (SCR) - средняя скорость передачи данных;

Minimum Cell Rate (MCR) - минимальная скорость передачи данных;

Maximum Burst Size (MBS) - максимальный размер пульсации;

Cell Loss Ratio (CLR) - доля потерянных ячеек;

Cell Transfer Delay (CTD) - задержка передачи ячеек;

Cell Delay Variation (CDV) - вариация задержки ячеек.

Параметры скорости измеряются в ячейках в секунду, максимальный размер пульсации - в ячейках, а временные параметры - в секундах. Максимальный размер пульсации задает количество ячеек, которое приложение может передать с максимальной скоростью PCR, если задана средняя скорость. Доля потерянных ячеек является отношением потерянных ячеек к общему количеству отправленных ячеек по данному виртуальному соединению. Так как виртуальные соединения являются дуплексными, то для каждого направления соединения могут быть заданы разные значения параметров.

В технологии АТМ принят не совсем традиционный подход к трактовке термина «качество обслуживания» - QoS. Обычно качество обслуживания трафика характеризуется параметрами пропускной способности (здесь это RCR, SCR, MCR, MBS), параметрами задержек пакетов (CTD и CDV), а также параметрами надежности передачи пакетов (CLR). В АТМ характеристики пропускной способности называют параметрами трафика

и не включают их в число параметров качества обслуживания QoS, хотя по существу они таковыми являются. Параметрами QoS в АТМ являются только параметры CTD, CDV и CLR. Сеть старается обеспечить такой уровень услуг, чтобы поддерживались требуемые значения и параметров трафика, и задержек ячеек, и доли потерянных ячеек.

Соглашение между приложением и сетью АТМ называется трафик - контрактом.


Основным его отличием от соглашений, применяемых в сетях frame relay, является выбор одного из нескольких определенных классов трафика, для которого наряду с параметрами пропускной способности трафика могут указываться параметры задержек ячеек, а также параметр надежности доставки ячеек. В сети frame relay класс трафика один, и он характеризуется только параметрами пропускной способности.

Необходимо подчеркнуть, что задание только параметров трафика (вместе с параметрами QoS) часто не полностью характеризует требуемую услугу, поэтому задание класса трафика полезно для уточнения нужного характера обслуживания данного соединения сетью.

В некоторых случаях специфика приложения такова, что ее график не может быть отнесен к одному из четырех стандартных классов. Поэтому для этого случая введен еще один класс X, который не имеет никаких дополнительных описаний, а полностью определяется теми количественными параметрами трафика и QoS, которые оговариваются в трафик - контракте.

Если для приложения не критично поддержание параметров пропускной способности и QoS, то оно может отказаться от задания этих параметров, указав признак «Best Effort» в запросе на установление соединения. Такой тип трафика получил название трафика с неопределенной битовой скоростью - Unspecified Bit Rate, UBR.

После заключения трафик - контракта, который относится к определенному виртуальному соединению, в сети АТМ работает несколько протоколов и служб, обеспечивающих нужное качество обслуживания. Для трафика UBR сеть выделяет ресурсы «по возможности», то есть те, которые в данный момент свободны от использования виртуальными соединениями, заказавшими определенные параметры качества обслуживания.

Технология АТМ изначально разрабатывалась для поддержки как постоянных, так и коммутируемых виртуальных каналов (в отличие от технологии frame relay, долгое время не поддерживающей коммутируемые виртуальные каналы). Автоматическое заключение трафик-контракта при установлении коммутируемого виртуального соединения представляет собой весьма непростую задачу, так как коммутаторам АТМ необходимо определить, смогут ли они в дальнейшем обеспечить передачу трафика данного виртуального канала наряду с трафиком других виртуальных каналов таким образом, чтобы выполнялись требования качества обслуживания каждого канала.


Основные проблемы построения сетей


При создании вычислительных сетей их разработчикам пришлось решить много проблем. В этом разделе мы рассмотрим только наиболее важные из них, причем в той последовательности, в которой они естественно возникали в процессе развития и совершенствования сетевых технологий.

Механизмы взаимодействия компьютеров в сети многое позаимствовали у схемы взаимодействия компьютера с периферийными устройствами, поэтому начнем рассмотрение принципов работы сети с этого «досетевого» случая.



Основные программные и аппаратные компоненты сети


Даже в результате достаточно поверхностного рассмотрения работы в сети становится ясно, что вычислительная сеть - это сложный комплекс взаимосвязанных и согласованно функционирующих программных и аппаратных компонентов. Изучение сети в целом предполагает знание принципов работы ее отдельных элементов:

компьютеров;

коммуникационного оборудования;

операционных систем;

сетевых приложений.

Весь комплекс программно-аппаратных средств сети может быть описан многослойной моделью. В основе любой сети лежит аппаратный слой стандартизованных компьютерных платформ. В настоящее время в сетях широко и успешно применяются компьютеры различных классов - от персональных компьютеров до мэйнфреймов и суперЭВМ. Набор компьютеров в сети должен соответствовать набору разнообразных задач, решаемых сетью.

Второй слой - это коммуникационное оборудование. Хотя компьютеры и являются центральными элементами обработки данных в сетях, в последнее время не менее важную роль стали играть коммуникационные устройства. Кабельные системы, повторители, мосты, коммутаторы, маршрутизаторы и модульные концентраторы из вспомогательных компонентов сети превратились в основные наряду с компьютерами и системным программным обеспечением как по влиянию на характеристики сети, так и по стоимости. Сегодня коммуникационное устройство может представлять собой сложный специализированный мультипроцессор, который нужно конфигурировать, оптимизировать и администрировать. Изучение принципов работы коммуникационного оборудования требует знакомства с большим количеством протоколов, используемых как в локальных, так и глобальных сетях.

Третьим слоем, образующим программную платформу сети, являются операционные системы (ОС). От того, какие концепции управления локальными и распределенными ресурсами положены в основу сетевой ОС, зависит эффективность работы всей сети. При проектировании сети важно учитывать, насколько просто данная операционная система может взаимодействовать с другими ОС сети, насколько она обеспечивает безопасность и защищенность данных, до какой степени она позволяет наращивать число пользователей, можно ли перенести ее на компьютер другого типа и многие другие соображения.

Самым верхним слоем сетевых средств являются различные сетевые приложения, такие как сетевые базы данных, почтовые системы, средства архивирования данных, системы автоматизации коллективной работы и др. Очень важно представлять диапазон возможностей, предоставляемых приложениями для различных областей применения, а также знать, насколько они совместимы с другими сетевыми приложениями и операционными системами.



Основные схемы глобальных связей при удаленном доступе


Удаленный доступ - очень широкое понятие, которое включает в себя различные типы и варианты взаимодействия компьютеров, сетей и приложений. Если рассматривать все многочисленные схемы взаимодействия, которые обычно относят к удаленному доступу, то всем им присуще использование глобальных каналов или глобальных сетей

при взаимодействии. Кроме того, для удаленного доступа, как правило, характерна несимметричность взаимодействия, когда, с одной стороны, имеется центральная крупная сеть или центральный компьютер, а с другой - отдельный удаленный терминал, компьютер или небольшая сеть, которые хотят получить доступ к информационным ресурсам центральной сети. Количество удаленных от центральной сети узлов и сетей, требующих этот доступ, постоянно растет, поэтому современные средства удаленного доступа рассчитаны на поддержку большого количества удаленных клиентов.



Основные технические характеристики маршрутизатора


Основные технические характеристики маршрутизатора связаны с тем, как он решает свою главную задачу - маршрутизацию пакетов в составной сети. Именно эти характеристики прежде всего определяют возможности и сферу применения того или иного маршрутизатора.

Перечень поддерживаемых сетевых протоколов. Магистральный маршрутизатор должен поддерживать большое количество сетевых протоколов и протоколов маршрутизации, чтобы обеспечивать трафик всех существующих на предприятии вычислительных систем (в том числе и устаревших, но все еще успешно эксплуатирующихся, так называемых унаследованных - legacy), а также систем, которые могут появиться на предприятии в ближайшем будущем. Если центральная сеть образует отдельную автономную систему Internet, то потребуется поддержка и специфических протоколов маршрутизации этой сети, таких как EGP и BGP. Программное обеспечение магистральных маршрутизаторов обычно строится по модульному принципу, поэтому при возникновении потребности можно докупать и добавлять программные модули, реализующие недостающие протоколы.

Перечень поддерживаемых сетевых протоколов обычно включает протоколы IP, CONS и CLNS OSI, IPX, AppleTalk, DECnet, Banyan VINES, Xerox XNS.

Перечень протоколов маршрутизации составляют протоколы IP RIP, IPX RIP, NLSP, OSPF, IS-IS OSI, EGP, BGP, VINES RTP, AppleTalk RTMP.

Перечень поддерживаемых интерфейсов локальных и глобальных сетей. Для локальных сетей - это интерфейсы, реализующие физические и канальные протоколы сетей Ethernet, Token Ring, FDDI, Fast Ethernet, Gigabit Ethernet, 100VG-AnyLAN иАТМ.

Для глобальных связей - это интерфейсы физического уровня для связи с аппаратурой передачи данных, а также протоколы канального и сетевого уровней, необходимые для подключения к глобальным сетям с коммутацией каналов и пакетов.

Поддерживаются интерфейсы последовательных линий (serial lines) RS-232, RS-449/422, V.35 (для передачи данных со скоростями до 2-6 Мбит/с), высокоскоростной интерфейс HSSI, обеспечивающий скорость до 52 Мбит/с, а также интерфейсы с цифровыми каналами Т1/Е1, ТЗ/ЕЗ и интерфейсами BRI и PRI цифровой сети ISDN.
Некоторые маршрутизаторы имеют аппаратуру связи с цифровыми глобальными каналами, что исключает необходимость использования внешних устройств сопряжения с этими каналами.

В набор поддерживаемых глобальных технологий обычно входят технологии Х.25, frame relay, ISDN и коммутируемых аналоговых телефонных сетей, сетей АТМ, а также поддержка протокола канального уровня РРР.

Общая производительность маршрутизатора. Высокая производительность маршрутизации важна для работы с высокоскоростными локальными сетями, а также для поддержки новых высокоскоростных глобальных технологий, таких как frame relay, ТЗ/Е3, SDH и АТМ. Общая производительность маршрутизатора зависит от многих факторов, наиболее важными из которых являются: тип используемых процессоров, эффективность программной реализации протоколов, архитектурная организация вычислительных и интерфейсных модулей. Общая производительность маршрутизаторов колеблется от нескольких десятков тысяч пакетов в секунду до нескольких миллионов пакетов в секунду. Наиболее производительные маршрутизаторы имеют мультипроцессорную архитектуру, сочетающую симметричные и асимметричные свойства - несколько мощных центральных процессоров по симметричной схеме выполняют функции вычисления таблицы маршрутизации, а менее мощные процессоры в интерфейсных модулях занимаются передачей пакетов на подключенные к ним сети и пересылкой пакетов на основании части таблицы маршрутизации, кэшированной в локальной памяти интерфейсного модуля.

Магистральные маршрутизаторы обычно поддерживают максимальный набор протоколов и интерфейсов и обладают высокой общей производительностью в один-два миллиона пакетов в секунду. Маршрутизаторы удаленных офисов поддерживают один-два протокола локальных сетей и низкоскоростные глобальные протоколы, общая производительность таких маршрутизаторов обычно составляет от 5 до 20-30 тысяч пакетов в секунду.

Маршрутизаторы региональных отделений занимают промежуточное положение, поэтому их иногда не выделяют в отдельный класс устройств.

Наиболее высокой производительностью обладают коммутаторы 3-го уровня, особенности которых рассмотрены ниже.


Основы передачи дискретных данных


Любая сетевая технология должна обеспечить надежную и быструю передачу дискретных данных по линиям связи. И хотя между технологиями имеются большие различия, они базируются на общих принципах передачи дискретных данных, которые рассматриваются в этой главе. Эти принципы находят свое воплощение в методах представления двоичных единиц и нулей с помощью импульсных или синусоидальных сигналов в линиях связи различной физической природы, методах обнаружения и коррекции ошибок, методах компрессии и методах коммутации.



Особенности локальных, глобальных и городских сетей


К локальным сетям - Local Area Networks (LAN) - относят сети компьютеров, сосредоточенные на небольшой территории (обычно в радиусе не более 1-2 км). В общем случае локальная сеть представляет собой коммуникационную систему, принадлежащую одной организации. Из-за коротких расстояний в локальных сетях имеется возможность использования относительно дорогих высококачественных линий связи, которые позволяют, применяя простые методы передачи данных, достигать высоких скоростей обмена данными порядка 100 Мбит/с. В связи с этим услуги, предоставляемые локальными сетями, отличаются широким разнообразием и обычно предусматривают реализацию в режиме on-line.

Глобальные сети - Wide Area Networks (WAN) - объединяют территориально рассредоточенные компьютеры, которые могут находиться в различных городах и странах. Так как прокладка высококачественных линий связи на большие расстояния обходится очень дорого, в глобальных сетях часто используются уже существующие линии связи, изначально предназначенные совсем для других целей. Например, многие глобальные сети строятся на основе телефонных и телеграфных каналов общего назначения. Из-за низких скоростей таких линий связи в глобальных сетях (десятки килобит в секунду) набор предоставляемых услуг обычно ограничивается передачей файлов, преимущественно не в оперативном, а в фоновом режиме, с использованием электронной почты. Для устойчивой передачи дискретных данных по некачественным линиям связи применяются методы и оборудование, существенно отличающиеся от методов и оборудования, характерных для локальных сетей. Как правило, здесь применяются сложные процедуры контроля и восстановления данных, так как наиболее типичный режим передачи данных по территориальному каналу связи связан со значительными искажениями сигналов.

Городские сети (или сети мегаполисов) - Metropolitan Area Networks (MAN) - являются менее распространенным типом сетей. Эти сети появились сравнительно недавно. Они предназначены для обслуживания территории крупного города - мегаполиса.
В то время как локальные сети наилучшим образом подходят для разделения ресурсов на коротких расстояниях и широковещательных передач, а глобальные сети обеспечивают работу на больших расстояниях, но с ограниченной скоростью и небогатым набором услуг, сети мегаполисов занимают некоторое промежуточное положение. Они используют цифровые магистральные линии связи, часто оптоволоконные, со скоростями от 45 Мбит/с, и предназначены для связи локальных сетей в масштабах города и соединения локальных сетей с глобальными. Эти сети первоначально были разработаны для передачи данных, но сейчас они поддерживают и такие услуги, как видеоконференции и интегральную передачу голоса и текста. Развитие технологии сетей мегаполисов осуществлялось местными телефонными компаниями. Исторически сложилось так, что местные телефонные компании всегда обладали слабыми техническими возможностями и из-за этого не могли привлечь крупных клиентов. Чтобы преодолеть свою отсталость и занять достойное место в мире локальных и глобальных сетей, местные предприятия связи занялись разработкой сетей на основе самых современных технологий, например технологии коммутации ячеек SMDS или АТМ. Сети мегаполисов являются общественными сетями, и поэтому их услуги обходятся дешевле, чем построение собственной (частной) сети в пределах города.


Особенности метода доступа FDDI


Для передачи синхронных кадров станция всегда имеет право захватить маркер при его поступлении. При этом время удержания маркера имеет заранее заданную фиксированную величину.

Если же станции кольца FDDI нужно передать асинхронный кадр (тип кадра определяется протоколами верхних уровней), то для выяснения возможности захвата маркера при его очередном поступлении станция должна измерить интервал времени, который прошел с момента предыдущего прихода маркера. Этот интервал называется временем оборота маркера (Token Rotation Time, TRT). Интервал TRT сравнивается с другой величиной - максимально допустимым временем оборота маркера по кольцу Т_0рг. Если в технологии Token Ring максимально допустимое время оборота маркера является фиксированной величиной (2,6 с из расчета 260 станций в кольце), то в технологии FDDI станции договариваются о величине Т_0рг во время инициализации кольца. Каждая станция может предложить свое значение Т_0рг, в результате для кольца устанавливается минимальное из предложенных станциями времен. Это позволяет учитывать потребности приложений, работающих на станциях. Обычно синхронным приложениям (приложениям реального времени) нужно чаще передавать данные в сеть небольшими порциями, а асинхронным приложениям лучше получать доступ к сети реже, но большими порциями. Предпочтение отдается станциям, передающим синхронный трафик.

Таким образом, при очередном поступлении маркера для передачи асинхронного кадра сравнивается фактическое время оборота маркера TRT с максимально возможным Т_0рг. Если кольцо не перегружено, то маркер приходит раньше, чем истекает интервал Т_0рг, то есть TRT < Т_0рг. В этом случае станции разрешается захватить маркер и передать свой кадр (или кадры) в кольцо. Время удержания маркера ТНТ равно разности T_0pr - TRT, и в течение этого времени станция передает в кольцо столько асинхронных кадров, сколько успеет.

Если же кольцо перегружено и маркер опоздал, то интервал TRT будет больше Т_0рг. В этом случае станция не имеет права захватить маркер для асинхронного кадра. Если все станции в сети хотят передавать только асинхронные кадры, а маркер сделал оборот по кольцу слишком медленно, то все станции пропускают маркер в режиме повторения, маркер быстро делает очередной оборот и на следующем цикле работы станции уже имеют право захватить маркер и передать свои кадры.

Метод доступа FDDI для асинхронного трафика является адаптивным и хорошо регулирует временные перегрузки сети.



Особенности технической реализации коммутаторов


После того как технология коммутации привлекла общее внимание и получила высокие оценки специалистов, многие компании занялись реализацией этой технологии в своих устройствах, применяя для этого различные технические решения. Многие коммутаторы первого поколения были похожи на маршрутизаторы, то есть основывались на центральном процессоре общего назначения, связанном с интерфейсными портами по внутренней скоростной шине (рис. 4.30). Однако это были скорее пробные устройства, предназначенные для освоения самой компанией технологии коммутации, а не для завоевания рынка.

Рис. 4.30. Коммутатор на процессоре общего назначения

Основным недостатком таких коммутаторов была их низкая скорость. Универсальный процессор никак не мог справиться с большим объемом специализированных операций по пересылке кадров между интерфейсными модулями.

Для ускорения операций коммутации нужны были специализированные процессоры со специализированными средствами обмена данными, как в первом коммутаторе Kalpana, и они вскоре появились. Сегодня все коммутаторы используют заказные специализированные БИС - ASIC, которые оптимизированы для выполнения основных операций коммутации. Часто в одном коммутаторе используется несколько специализированных БИС, каждая из которых выполняет функционально законченную часть операций. Сравнительно низкая стоимость современных коммутаторов по сравнению с их предшественниками 3-5-летней давности объясняется массовым характером производства основных БИС, на которых каждая компания строит свои коммутаторы.

Кроме процессорных микросхем для успешной неблокирующей работы коммутатору нужно также иметь быстродействующий узел для передачи кадров между процессорными микросхемами портов.

В настоящее время коммутаторы используют в качестве базовой одну из трех схем, на которой строится такой узел обмена:

коммутационная матрица;

разделяемая многовходовая память;

общая шина.

Часто эти три способа взаимодействия комбинируются в одном коммутаторе.
