Расчет оболочек и плит, подкреплённых рёбрами


При расчете оболочек и плит, подкреплённых ребрами, всегда возникает проблема, какая часть плиты или оболочки включается в работу ребра. Если моделировать ребро стержнем таврового сечения, то возникает вопрос о ширине полки такого стержня. Существует рекомендация о том, что каждый свес полки не должен превышать 6h (см. рис.9.12.а.)

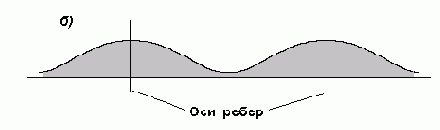

Эта рекомендация достаточно расплывчата, т.к. предполагает равномерное включение плиты на участке 12h в работу ребра. В действительности распределение мембранных усилий в плите имеет вид, представленный на рис.9.12.б.

ПК ЛИРА позволяет получить точное решение задачи (в рамках точности дискретизации) на основе следующего приема.

Расчет оболочек и плит, подкреплённых рёбрами

Расчет оболочек и плит, подкреплённых рёбрами

Рис.9.12

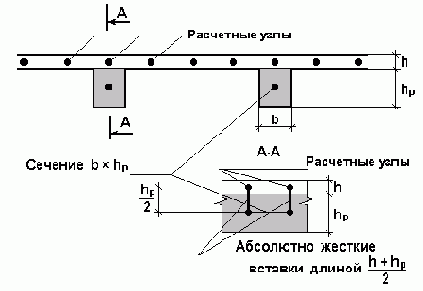

Собственно плита моделируются конечными элементами оболочки, способными воспринимать мембранную группу усилий. Расчетные узлы располагаются только в срединной поверхности оболочки. Между ребрами должны быть несколько узлов (рис.9.13), чтобы смоделировать неравномерное распределение мембранных усилий между ребрами.

Рёбра моделируются стержнем общего вида с сечением b

Расчет оболочек и плит, подкреплённых рёбрами
и подвешиваются  на абсолютно жёстких вставках к расчетным узлам.

Расчет оболочек и плит, подкреплённых рёбрами

Рис.9.13
