Расчет плит Пример


Пример 9 посвящен статическому расчету и конструированию железобетонной плиты. Цели примера состоят в следующем:

  • продемонстрировать процедуру построения расчетной схемы плиты;
  • показать технику задания нагрузок и составления РСУ;
  • показать процедуру подбора арматуры.
  • Рассчитывается железобетонная плита  размером 3х6м, толщиной 150мм. Короткая сторона плиты оперта по всей длине, противоположная – оперта своими концами на колонны. Длинные стороны плиты – свободны. Требуется выполнить статический расчет, составить таблицу РСУ и подобрать  арматуру плиты.

    Заданы нагрузки:

    ·         загружение 1 – собственный вес;

    ·         загружение 2 – сосредоточенные нагрузки Р = 1тс, приложенные по схеме

    рис. 1.13, заг.2;

    ·         загружение 3 – сосредоточенные нагрузки Р = 1тс, приложенные по схеме

    рис. 1.13, заг.3.

    Расчет производится для сетки 6 х 12.

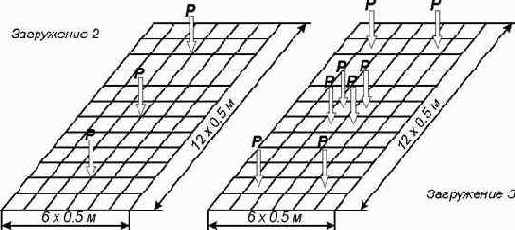

    Рис. 1.13. Расчетная схема плиты

    Этапы и операции

    Команда и ее инстру-мент

    Ваши действия

    Рекомендации и комментарии

    9.1.Создание новой задачи

    п.1.1

    (1.18)

    В диалоговом окне «Признак схемы» задайте имя задачи: «Пример9» и признак схемы: «3».

    9.2.Задание геометрии

    9.2.1.Генерация плиты


    п.1.70

    В диалоговом окне «Создание плоских фрагментов и сетей» активизируйте закладку «Генерация плиты», затем задайте шаг КЭ вдоль первой и второй осей.

    Шаг вдоль первой оси:

    L(м) – 0.5

    N      –  6.

    Шаг вдоль второй оси:

    L(м) – 0.5

    N      – 12.

    После этого щелкните по кнопке Применить.

    9.3.Задание граничных условий

    9.3.1.

    Выведите на экран номера узлов.

    9.3.2.

    Выделите узлы опирания № 1, 7, 85 – 91.

    9.3.3.Назначение граничных условий в выделенных узлах


    п.1.102

    В диалоговом окне «Связи в узлах» активизируйте закладку «Назначить связи» и отметьте направления, по которым запрещены перемещения узлов (Z) и щелкните по кнопке Применить.

    9.4.Задание жесткостных параметров элементов плиты

    9.4.1.Формирование типов жесткости


    п.1.107

    В диалоговом окне «Жесткости элементов» сформируйте список типов жесткости.

    9.4.1.1.Выбор типа сечения «Пластины»

    Щелкните по кнопке Добавить

    и, выбрав закладку численного описания жесткости, активизируйте сечение «Пластины».

    9.4.1.2.Задание параметров сечения «Пластины»

    В диалоговом окне «Задание жесткости для пластин» задайте параметры сечения:

    - модуль упругости – Е = 3е6 т/м2;

    - коэф. Пуассона – V = 0.2;

    -толщина плиты – Н = 15 см;

    -удельный вес материала – Ro = 2.75 т/м2.

    9.4.2.Назначение жесткостей

    9.4.2.1.Назначение текущего типа жесткости «1.Пластина Н 15»

    Выделите нужную жесткость в окне списка и щелкните по кнопке Установить как текущий тип.

    9.4.2.2.

    Выделите все элементы схемы.

    9.4.2.3.

    Назначьте выделенным элементам текущий тип жесткости.



    Этапы и операции Команда и ее инстру-мент Ваши действия Рекомендации и комментарии
    9.5.Задание нагрузок
    9.5.1. Задание нагрузки на элементы от собственного веса п.1.113 Выполните команды Нагрузки ? Добавить собственный вес. Элементы автоматически загружаются нагрузкой собственного веса.
    9.5.2.Смена номера текущего загружения
    п.1.111
    В диалоговом окне «Активное загружение» задайте номер загружения 2.
    9.5.3. Выделите узлы № 18, 46, 74.
    9.5.4.Задание нагрузки в выделенных узлах
    п.1.115
    В диалоговом окне «Задание нагрузок» активизируйте закладку «Нагрузки в узлах». Затем радио-кнопками укажите систему координат «Глобальная», направление – вдоль оси «Z». Щелчком по кнопке сосредоточенной силы вызовите диалоговое окно «Параметры нагрузки». В этом окне введите значение P = 1 тс и подтвердите ввод. После этого в диалоговом окне «Задание нагрузок» щелкните по кнопке Применить.
    9.5.5.Смена номера текущего загружения
    п.1.111
    В диалоговом окне «Активное загружение» задайте номер загружения 3.
    9.5.6. Выведите на экран номера элементов расчетной схемы.
    9.5.7.Задание нагрузки выделенным элементам В диалоговом окне «Задание нагрузок» активизируйте закладку «Нагрузки на пластины». Затем радио-кнопками укажите систему координат «Глобальная», направление – вдоль оси «Z». Щелчком по кнопке сосредоточенной силы вызовите диалоговое окно «Параметры местной нагрузки». В этом окне введите параметры: -P = 1 тс; -А = 0.25 м; -В = 0.25 м и подтвердите ввод. После этого в диалоговом окне «Задание нагрузок» щелкните по кнопке Применить.
    9.6.Генерация таблицы РСУ
    п.1.118
    В диалоговом окне «Расчетные сочетания усилий» задайте виды загружений: -первое – Постоянное (0); -второе – Временное длит. (1); -третье – Временное длит. (1).
    Запуск задачи на расчет и переход в режим визуализации результатов расчета осуществляется аналогично предыдущим примерам.
    9.7.Вывод на экран изополей перемещений по направлению Z
    п.1.176, 1.176.3
    9.8.Вывод на экран напряжений Мх
    п.1.179, 1.179.7
    9.9.Запуск системы ЛИР-АРМ Выполните команды Windows: Пуск ? Программы ? Lira 9.0 ? ЛирАрм.
    9.10.Импорт расчетной схемы
    п.6.22
    В диалоговом окне системы ЛИР-АРМ «Открыть» выделите файл «пример9#00.пример9» и щелкните по кнопке Открыть.
    9.11.Задание и выбор материала
    9.11.1.Задание общих характеристик армирования
    п.6.80
    В диалоговом окне «Материалы» отметьте радио-кнопку Тип и щелкните по кнопке Добавить. На экран выводится диалоговое окно «Общие характеристики армирования», в котором задайте модуль армирования – плита и щелкните по кнопке Применить. В диалоговом окне «Материалы» щелкните по кнопке Назначить текущим. Остальные поля диалогового окна «Общие характеристики армирования» остаются такими, какими они приняты по умолчанию.
    9.11.2.Задание характеристик бетона В диалоговом окне «Материалы» активизируйте радио-кнопку Бетон и щелкните по кнопкам Добавить умолчание и Назначить текущим. Этой операцией по умолчанию принимается бетон класса В25.
    9.11.3.Задание характеристик арматуры В этом же окне активизируйте радио-кнопку Арматура и щелкните по кнопкам Добавить умолчание и Назначить текущим. Этой операцией по умолчанию принимается арматура класса А-III.
    9.12.Назначение материала
    9.12.1.Выделение элементов рамы Выделите все элементы схемы.
    9.12.2.Назначение материала элементам рамы В диалоговом окне «Материалы» щелкните по кнопке Назначить. Также можно назначить материал используя п.6.81 (кнопка
     на панели инструментов).
    9.13.Расчет армирования
    п.6.28
    9.14.Прсмотр нижней арматуры в пластинах по направлению оси X
    п.6.87
    9.15.Формирование таблиц результатов
    п.6.30
    9.16.Просмотр результатов армирования
    п.6.97
    2.14.Просмотр результатов армирования в виде HTML таблиц
    п.6.99
