Расчет плоской комбинированной системы Пример


В этом примере рассматривается поперечная диафрагма здания, выполненная из балок-стенок и стержней рамы. Цели и задачи примера  -  показать:

  • технику построения расчетной схемы комбинированной системы;
  • процедуру построения и использования суперэлементов в расчетах сложных конструкций.

Данные для расчета:

·         поперечная диафрагма представляет собой трехъярусную раму. Высота этажа

Н = 3,5 м, пролеты l1 = 3 м, l2 = 3 м , l3 =  4 м;

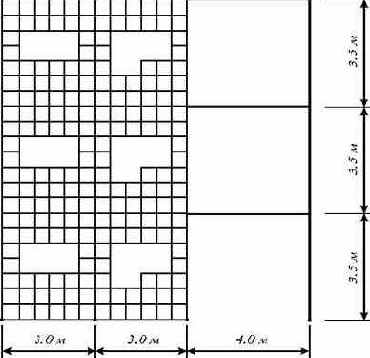

·         в двух первых пролетах рама на полную высоту  заполнена панелями толщиной

d = 20 см, играющими роль жесткого диска (рис. 1.15);

·         стойки колонн имеют прямоугольное сечение 40х40 см;

·         сечение ригелей тавровое b = 20 см, h = 50 см, b1 = 50 см, h1 = 25 см;

·         расчет производится на два загружения:  первое – собственный вес,  второе – длительно действующая нагрузка.

Требуется выполнить статический расчет и получить компоненты напряженно-деформированного состояния.
