Система проектирования стальных конструкций ЛИР-СТК


Проектирующая система ЛИР-СТК предназначена для подбора и проверки сечений стержневых стальных элементов в соответствии с СНиП П.23-81 и СНиП 2.01.07-85. Расчет выполняется на одно или несколько расчетных сочетаний усилий (РСУ), нагрузок (РСН) или усилий, полученных из статического расчета конструкций. Выполняются также проверки элементов плоского напряженного состояния.

Производится подбор и проверка следующих типов сечений:

  • элементы ферм и связей, работающие на центральное сжатие и растяжение;
  • ·         балки, подверженные поперечному изгибу;

    ·         колонны, подверженные сжатию с изгибом.

    Подбор и проверка может производиться в двух режимах:

  • сквозной режим, в процессе которого производится расчет для всех указанных пользователем элементов в автоматическом режиме;
  • локальный режим, в процессе которого пользователь может производить многовариантное проектирование – изменять размеры сечения, менять марку стали, варьировать расстановку ребер жесткости и т.п.
  • Результатами расчета являются размеры сечений элементов и коэффициент использования несущей способности сечений элементов (в процентном выражении), проверяемых в соответствии с требованиями СНиП П.23-81.

    Система ЛИР-СТК работает как самостоятельное приложение Windows. Обмен данными с пользовательской средой ЛИР-ВИЗОР происходит с помощью файлов данных формата #00.*,.hvm, *.stc.

    Вызывается подсистема командами Windows: Пуск ? Программы ? Lira 9.0 ? ЛирСтк.

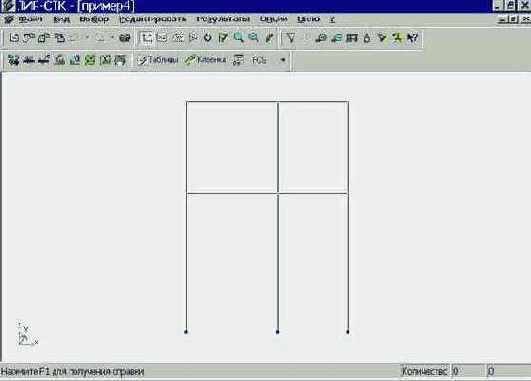

    Рис.1.11. Рабочее окно системы проектирования стальных конструкций ЛИР-СТК



    Подбор сечений

    Подбор сечений прокатных элементов происходит простым перебором от наименьшего сечения в порядке возрастания площадей сечений. Таким образом, первое сечение, удовлетворяющее всем проверкам, будет наименьшим.

    Подбор сечений сквозных колонн, составленных из разных прокатных сечений, происходит в два этапа. На первом этапе происходит подбор сечения каждой ветви и определяются такие высоты каждой ветви h1 и h2, при которых площади ветвей будут наименьшими.




    На втором этапе происходит компоновка стержня колонны путем перебора всех возможных высот ветвей от h1

    до h2 и установление такого сечения, у которого площадь будет наименьшей. Если шаг решетки сквозной колонны не задан в исходных данных, производится попытка отыскания оптимального шага решетки из условий равноустойчивости стержня колонны и его ветвей. Подбор сечений решетки колонн производится всегда.

    Подбор сечений сплошных колонн составного сечения, как двутавр из 3-х листов, например, происходит в два этапа. На первом этапе производится вычисление соотношения площадей поясов сечения (если оно не задано в исходных данных) и подбор сечения по методике, изложенной в нормативном документе «Пособие по проектированию стальных конструкций к СНиП П.23-81.» Если эта методика дала удовлетворительные результаты, то подбор окончен. В противном случае выполняется второй этап подбора – варьирование возможных высот сечения, чтобы получить сечение с минимальной массой.

    Подбор сечений составных балок выполняется при минимальной толщине стенки. В случае двутавровой сварной балки предполагается установка только поперечных ребер жесткости, и подбор начинается с назначения толщины, соответствующей гибкости стенки:



    В случае двутавровой сварной балки без ребер жесткости, подбор начинается с толщины, соответствующей гибкости стенки:



    что соответствует максимально допустимой гибкости стенки, не укрепленной поперечными ребрами жесткости, при отсутствии подвижных нагрузок.

    В процессе подбора балок, если стенка не удовлетворяет условию местной устойчивости или другим условиям, происходит ее утолщение. Поэтому  рекомендуется задавать реальный шаг поперечных ребер жесткости. В противном случае ребра жесткости будут расставлены с максимально допустимым по СНиП расстоянием.

    Заканчивается расчет проверкой общей устойчивости. Если проверка по общей устойчивости не выполняется, производится варьирование возможных габаритов и толщины сечения с целью получить сечение  минимального веса. Варьирование производится в окрестностях полученного на первом этапе сечения.При этом не происходит увеличение сечения, полученного из условий проверки по прогибу.

    Расчет на местные нагрузки не производится.

    Сквозной расчет

    Этот режим позволяет получить:

  • таблицы результатов для произвольного фрагмента схемы;


  • наглядное представление о работе сечений расчетной схемы.


  • Локальный расчет

    В режиме локального расчета можно проектировать сечения отдельных   элементов расчетной схемы (в зависимости от вида элемента: конечный, конструктивный, унифицированный, унифицированный конструктивный). Полученные результаты сохраняются отдельным файлом.
