Задание дополнительных данных для расчета


На уровне конструирующей системы ЛИР-СТК после импорта задачи нужно задать данные, необходимые для расчета сечений.

Во всех типах элементов задаются коэффициенты условий работы и коэффициенты надежности.

Необходимо задать коэффициент условий работы ?c

для проверок сечения по устойчивости и по прочности. Коэффициенты условий работы ?c задаются как для всего сечения, так и для каждого элемента сечения в отдельности. Если ?c  для элемента сечения отличается от ?c  всего сечения, они будут использованы для проверок устойчивости этого элемента сечения. Например, коэффициент условий работы элемента “стенка” будет использован при проверке местной устойчивости элемента стенки. Когда задается коэффициент условий работы для всего сечения, он дублируется для всех его компонентов. Поэтому после задания коэффициента условий работы для всего сечения необходимо проверить правильность его задания для всех компонентов сечения. В таблице исходных данных локального расчета задается только коэффициент условий работы всего сечения.

Необходимо задать коэффициент надежности по ответственности ?n. Коэффициент надежности задается единственный для всего сечения.

Расчетные длины задаются относительно местных осей Z1 и Y1.

Термин «относительно оси» означает плоскость, перпендикулярную оси.

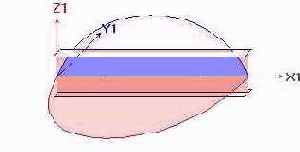

На рис.13.1 показано расположение местных осей.

Рис. 13.1

Расчетные длины задаются в единицах измерения геометрии или как коэффициент длины. В последнем случае для получения расчетных длин при запуске расчета вычисляется геометрическая длина элемента (или конструктивного элемента, если ведется расчет конструктивного элемента), которая умножается на соответствующий коэффициент длины.

Дополнительные данные для ферменных элементов

Предельная гибкость. Предельная гибкость на растяжение всегда задается численно. Гибкость на сжатие может задаваться численно или как случай таблицы 19* [18], если при вычислении предельной гибкости используется коэффициент ?.



Предельная гибкость на растяжение всегда по умолчанию равна 300.




При проверках несущей способности элементов из парных уголков может использоваться дополнительный коэффициент 0,8 как для основного элемента решетки сварной фермы покрытия и перекрытия. Он   умножается  на  коэффициенты условий работы.
Дополнительные данные для изгибаемых элементов
Ребра жесткости. Необходимо указать, нужно ли ставить ребра жесткости. Если значение шага ребер жесткости установить равным 0, то будет выбран максимально допустимый шаг.
Необходимо указать производить ли расчет в пределах упругих или пластических деформаций.
Относительный прогиб. Для расчета по второму предельному состоянию нужно указать предельный относительный прогиб, а точнее его знаменатель.
Данные для расчета на общую устойчивость
Расчетная длина задается или в единицах измерения геометрии, или в виде коэффициент к геометрической длине элемента, на который  для получения Lef во время расчета умножается геометрическая длина балки (или конструктивного элемента, если ведется расчет конструктивного элемента).
Дополнительные данные для сжато-изогнутых элементов
Предельная гибкость. Предельная гибкость на растяжение всегда равна 300. Предельная гибкость на сжатие задается случаем из таблицы 19* [18]. Охвачены только случаи, в которых при вычислении предельной гибкости используется коэффициент альфа из таблицы 19* [18].
Расчетная длина для вычисления Фb.
Необходима для проверки устойчивости внецентренно-сжатого стержня открытого сечения из плоскости действия момента:
N/(c*øy)< Ry yc (п. 5.30 [18]), где с при больших эксцен­триситетах зависит от Фb. В общем случае расчетная длина Lef для вычисления Фb не равна расчетной длине Ly1 или LZ1
приме­няемой для вычисления øy. Поэтому приходится задавать Lef особо. В расчете стержней замкнутого сечения или при малых эксцен­триситетах в расчете стержней открытого сечения величина Lef не участвует.
Расчетные длины ветвей. Задаются для расчета в плоскости, перпендикулярной плоскости соединительной решетки.


Расчетные длины ветвей нужны для расчета двухветвевой колонны, для четырехветвевой колонны они при расчете игнорируются.
Соединительная решетка. После выбора типа соединительной решетки необходимо также указать и ее профиль.
Шаг решетки. Если шаг решетки задан равным 0, принимается, что наклон ее к осям ветвей равен 60 градусов.
Если в двухветвевом сечении типа [ ] или I I задать расстояние в осях между ветвями близкое к нулю, будет произведен подбор оптимальной раздвижки ветвей. Имейте в виду, что раздвижка ветвей подбирается положительная, то есть стыковка ветвей подобранного сечения будет строго положительная. Это важно для сечения типа [ ], в котором могут быть 2 варианта расположения ветвей [ ] и  ] [. Поэтому будьте особо внимательны, используя эту возможность подбора, в задании исходной стыковки и при чтении результатов.
Дополнительные данные для канатов
На основе соответствующих норм будет предоставлен выбор формы ввода  исходных данных, которые соответствуют формулам [57] или формуле, указанной в «Пособии по проектированию стальных конструкций» к [18].
Расчетное сопротивление Rdh. Используется в формулах [57]. Коэффициент агрегатной прочности. Для канатов одинарной свивки и закрытых несущих.
