3D моделирование в Mechanical Desktop

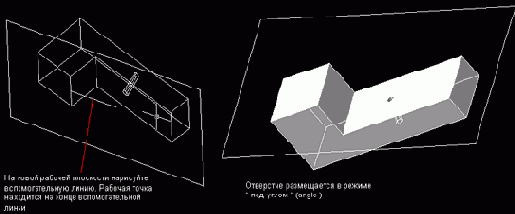

Чертеж 6



Чертеж 6



Теперь пусть необходимо просверлить отверстие и нарезать резьбу на поверхности, касательной цилиндру. И в этом случае будет полезным использование рабочей плоскости. Сначала мы пойдем по пути создания рабочей плоскости, проходящей через центр цилиндра, а затем сдвинем ее в касательное положение.

Для начала с помощью команды AMMORKAXIS создадим рабочую ось, проходящую через центр.
