3D моделирование в Mechanical Desktop

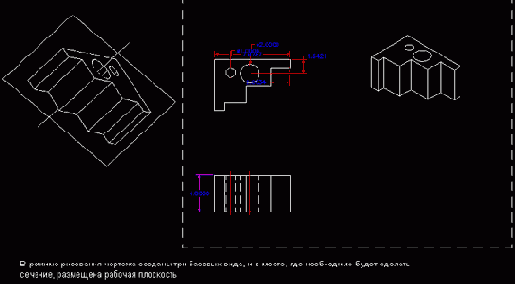

Чертеж 1



Чертеж 1



Введите с клавиатуры AMDWGVIEW и нажмите клавишу <Enter> или щелкните мышью на пиктограмме.

Появится диалоговое окно Create Drawing View.
Установите в окне View Type опцию Base или Ortho.
Установите в окне Data Set опцию Active Part.
В окне Scale установите соответствующее значение масштаба.
Щелкните мышью на закладке Section (Сечение) и для получения полного сечения установите в окне Туре (Тип) опцию Full (Полное).
