3D моделирование в Mechanical Desktop



Появится диалоговое окно образцов штриховки

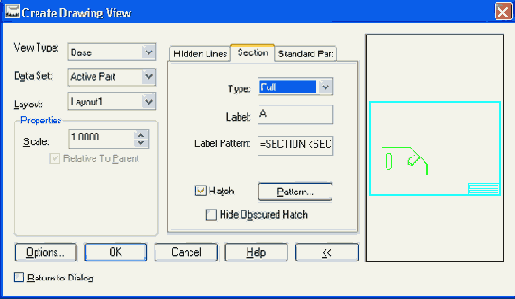

Чертеж 1

Щелкните мышью на кнопке Pattern... (Образец...).
Появится диалоговое окно образцов штриховки Hatch Pattern.
Оставьте установку по умолчанию ANSI31 pattern или выберите желаемый тип штриховки.
Масштаб штриховки Scale можно регулировать. Большие числа дают большее расстояние между линиями штриховки; меньшие числа делают расположение линий штриховки более плотным.
Значение угла в окне Angle обычно устанавливают или оставляют равным.
Если не требуется выполнять операцию двухмерного редактирования по усечению области штриховки, то опция Exploded (He сплошная) не активизируется.
