3D моделирование в Mechanical Desktop



Чертеж 19



Чертеж 19

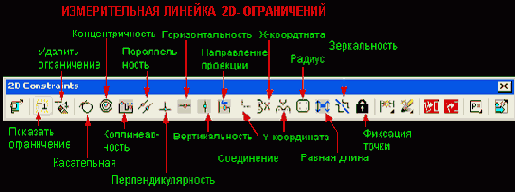

Большинство из ограничений для двухмерных эскизов накладываются одинаковым образом. Ниже показан пример наложения ограничения параллельности.

  • Щелкните мышью на пиктограмме, соответствующей тому ограничению, которое вы хотите наложить.
  • Выберите первую линию объекта.
  • Выберите вторую линию объекта.

На двух линиях отобразится символ ограничения параллельности.
