3D моделирование в Mechanical Desktop


Чертеж 1



Чертеж 1

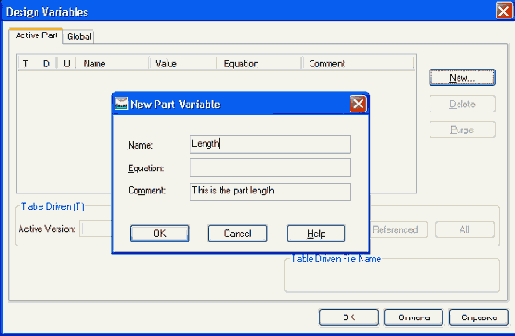

Создайте таблицу переменных со следующими переменными (повторите шаг 2 для каждой добавочной переменной):

  • Length (длина штифта);
  • Hdiameter (диаметр головки штифта);
  • Sdiameter (диаметр стержня штифта);
  • Plock (стопорное отверстие штифта);
  • Hwidth (толщина головки).

Таблица должна иметь вид, аналогичный показанному на рисунке ниже. Для обозначения уравнений используйте перечисленные начальные значения размеров.
