3D моделирование в Mechanical Desktop



Иногда при попытке наложить на

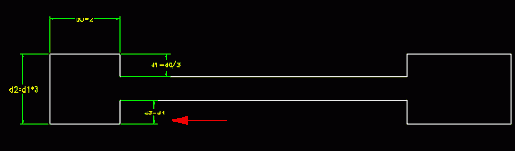

Чертеж 5

Иногда при попытке наложить на ребро размер вы можете получить сообщение: Adding this dimension would over constrain the sketch (Добавление этого размера приведет к избыточному ограничению эскиза). Накладывая ограничения, всегда необходимо иметь нежесткую сторону, которая бы .позволил а изменять значения размеров. Подобное предупреждение будет выдаваться при попытке наложить ограничение, которое заблокирует профиль.
Если такое предупреждение таки появляется, то, возможно, ставить размер на эту сторону и не надо, или можно просто попытаться добавить ограничение на другую сторону, что даст такой же результат. Вторым вариантом может быть использование другой комбинации наложения ограничений. Обычно при конструировании возможно использование нескольких стилей конфигурирования ограничений.
