AutoCAD 2005 - среда проектирования


Диалоговое окно определения параметров

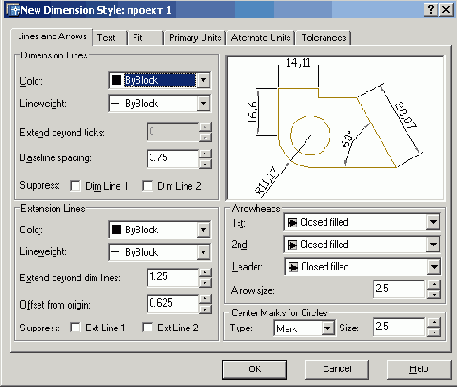

Рисунок 6.29. Диалоговое окно определения параметров размерного стиля: вкладка линий и стрелок




Диалоговое окно New Dimension Style содержит следующие вкладки:

  • вкладка Lines and Arrows (см. Рисунок 6.29) позволяет осуществлять:

  •  управление внешним видом размерных линий в области Dimension Lines, а также их подавление при установке флажков Dim Line 1 и Dim Line 2 в поле Suppress:;
  •  управление внешним видом выносных линий в области Extension Lines, их подавление при установке флажков Ext Line 1 и Ext Line 2 в поле Suppress:, a также удлинение выносных линий за размерные в поле Extend beyond dim lines: и настройка отступа выносных линий от объекта в поле Offset from origin:;
  •  управление формой размерных стрелок в области Arrowheads, их геометрией у первой/второй точек в полях 1st: и 2nd:, а также размерами стрелок в поле Arrow size:;
  •  управление формой маркеров центра в области Center Marks for Circles, их геометрией в раскрывающемся списке Туре: и размером в поле Size:;

  •  вкладка Text — обеспечивает управление размерным текстом: его стилем, высотой, местоположением относительно размерной линии, зазором между текстом и размерной линией и пр. (Рисунок 6.30):

  •  список Text style: в области Text Appearance содержит текстовые стили, используемые в текущем рисунке. Чтобы создать или отредактировать текстовый стиль, следует нажать кнопку, расположенную рядом с этим списком, и тем самым загрузить диалоговое окно Text Style;
  •  для установки цвета текста и обведения надписи рамкой предназначены соответственно список Text color: и опция Draw frame around text;
  •  если в текстовом стиле задана фиксированная высота, она имеет приоритет перед величиной, указанной в списке Text height:. Поэтому, чтобы пользователь имел возможность изменять данный параметр на вкладке Text, высота в описании используемого текстового стиля должна быть равна 0;
  •  в области Text Placement определяется размещение текста относительно размерных и выносных линий, а также образмериваемого объекта. Результат действия каждой опции сразу можно просмотреть на образце. Для того чтобы текст располагался по вертикали, следует использовать список Vertical:. Вариант Centered позволяет разместить текст в центре, с разрывом размерной линии; Above — над размерной линией и параллельно ей. Обе опции учитывают направление осей X и Y. Outside означает, что текст всегда размещается за пределами образмериваемого объекта независимо от направления осей X и Y; JIS — над размерной линией, даже если не параллельно ей. Опции вертикального выравнивания основаны на горизонтальных размерах. Для настройки расположения текста по горизонтали используется список Horizontal:. При этом параметр Centered позволяет разместить текст по центру между двумя выносными линиями; At Ext Line 1 выравнивает текст влево и располагает его у первой выносной линии вдоль размерной линии; At Ext Line 2 — вправо; Over Ext Line 1 — вдоль первой выносной линии; Over Ext Line 2 — вдоль второй выносной линии;
