Диалоговое окно с образцами штриховки

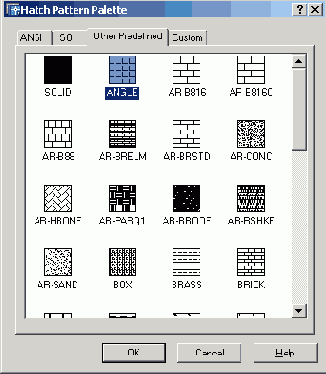

Рисунок 6.2. Диалоговое окно с образцами штриховки




Для использования стандартных образцов штриховок необходимо в области Туре: выбрать из раскрывающегося списка пункт Predefined. Имя образца штриховки запоминается в системной переменной HPNAME.
Текстовые поля Scale: и Angle: позволяют задать масштабный коэффициент и угол наклона для выбранного образца штриховки. При этом введенные параметры запоминаются в системных переменных HPSCALE и HPANG.
Чтобы создать новый пользовательский образец штриховки, надо в области Туре: выбрать из раскрывающегося списка пункт User defined. При этом следует задать угол наклона в поле Angle:, расстояние между линиями штриховки — в поле Spacing: и, если необходимо, поставить флажок Double для отрисовки дополнительных линий под углом 90° к основным линиям штриховки.
В закладке Gradient диалогового окна Boundary Hatch and Fill, показанного на Рисунок 6.3, устанавливаются параметры градиентной заливки, которая может состоять из оттенков одного цвета или представлять собой плавный переход из одного цвета в другой.
