Диалоговое окно Мастера компоновки листа

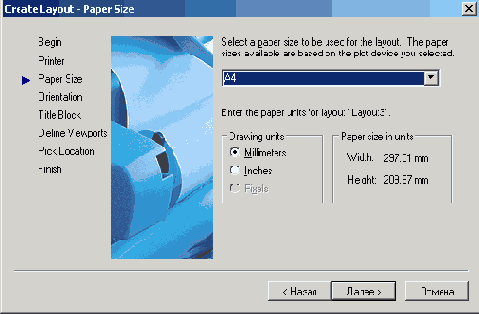

Рисунок 8.3. Диалоговое окно Мастера компоновки листа




Мастер компоновки листа позволяет задать устройство печати, формат листа бумаги (то есть размеры его сторон), ориентацию чертежа (книжную или альбомную), установить параметры каждого из имеющихся видовых экранов, а также добавить рамку и основную надпись. Мастер предлагает выбрать устройство печати из числа сконфигурированных в системе. Если плоттера, на котором должна производиться печать, нет в списке, следует зайти в папку Принтеры Панели управления Windows и выбрать ярлык Установка принтера.
На каждом листе AutoCAD хранятся такие параметры печати, как формат листа, ориентация, масштаб и начальная точка черчения. После того как плоттер выбран, пользователю предлагается список форматов бумаги, поддерживаемых устройством. Здесь же задаются единицы измерения для бумаги. Если одна единица рисунка должна равняться 1 дюйму на чертеже, следует установить в качестве единиц дюймы (даже для миллиметровых форматов листа по стандарту ISO). Если же единица рисунка соответствует 1 мм, то переключатель Drawing units в Мастере должен быть установлен в положение Millimeters. Мастер показывает значения ширины и высоты листа бумаги, выраженные в текущих единицах.
Рамка чертежа вместе с основной надписью выбирается из списка, где представлены все стандартные блоки рамок форматов ANSI (American National Standards Institute) и ISO (International Standards Organization). На образце в правой части окна видно, как выглядит текущая в списке рамка. Пользователь имеет возможность задать способ вставки рамки в рисунок (как блока или как внешней ссылки). Рекомендуется, чтобы рамка согласовывалась с установленными единицами чертежа, иначе возникает опасность того, что она не поместится на листе заданного формата или, наоборот, окажется слишком маленькой. Рамки ANSI рассчитываются в дюймах, a ISO, DIN и JIS — в миллиметрах. Размеры рамки ANSI А составляют приблизительно 10x8 единиц. Если же установить в качестве единиц миллиметры и вставить эту рамку на лист А4 (297x210), выяснится, что для такого формата она слишком мала.
При выборе конфигурации видовых экранов предлагаются следующие варианты: один экран, стандартный конструкторский набор или массив видовых экранов. Стандартным конструкторским набором видов считается массив 2x2, включающий в себя виды сверху, спереди, сбоку и изометрический. Для варианта Array требуется дополнительно указать количество рядов и столбцов. По умолчанию это 2x2.
Для масштаба видовых экранов по умолчанию принято значение Scaled to Fit. Если установить другой масштаб, вид будет отцентрирован в соответствии с границами области, занимаемой объектами в пространстве модели. Масштаб печати по умолчанию равен 1:1.
Созданный лист можно редактировать: перемещать видовые экраны, строить дополнительные объекты и изменять параметры листа, используя падающее меню File > Page Setup....
