Поверхности соединения между двумя

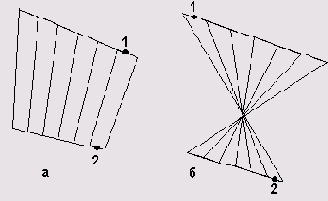

Рисунок 9.15. Поверхности соединения между двумя разомкнутыми линиями: а) начальные точки заданы правильно; б) начальные точки заданы неправильно


Поверхность соединения строится как многоугольная сеть размером 2xN. Команда RULE SURF размещает половину вершин сети с равными интервалами вдоль одной определяющей линии, а половину — также с равными интервалами вдоль другой линии. Плотностью сети (то есть числом граней) в направлениях М и N управляют системные переменные SURFTAB1 и SURFTAB2 соответственно.
